适配30mm导轨的ExoSlide线性滑轨滑块

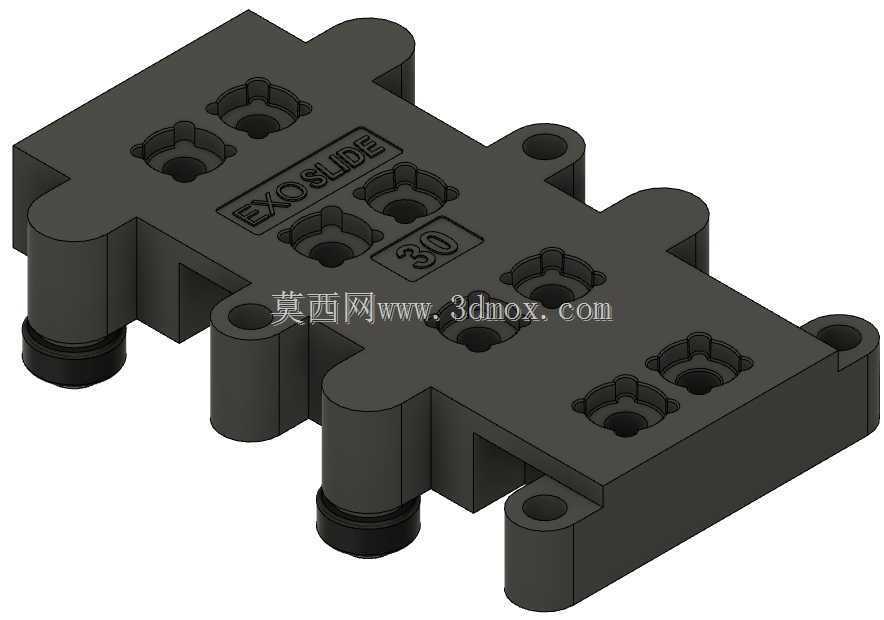

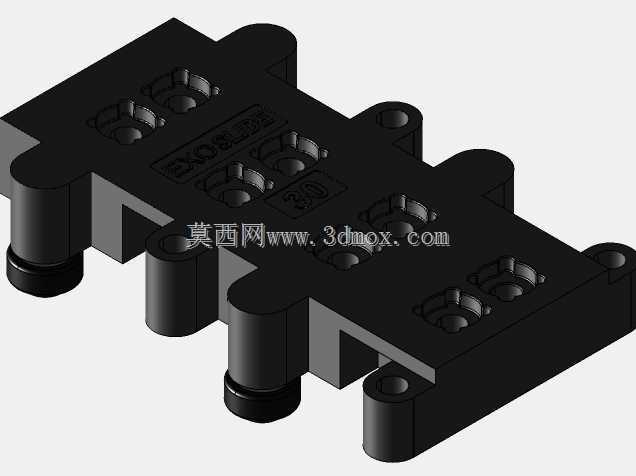

　　做线性传动结构设计的工程师大多遇到过这类场景：桌面级3D打印机的运动轴改装、小型自动化检测工位的滑台搭建、轻型负载的直线往复机构选型时，常规标准导轨要么安装空间冗余，要么采购成本超出项目预算，这款适配30mm规格导轨的滑块组件，就是针对这类轻载直线传动场景做的适配化结构。从实际安装边界来看，这款滑块的主体安装面做了多组沉头安装孔位，孔位排布完全匹配3030、3060系列工业铝型材的槽距标准，不需要额外做转接板加工，直接通过内六角螺丝就能将滑块固定在型材的运动端，省去了二次配做安装孔的工序。滑块的导向配合面做了等距分布的卡槽结构，这些卡槽是用来嵌入自润滑耐磨衬片的，和导轨配合时不需要额外加装滚珠保持架，

　　靠衬片和导轨面的滑动接触实现直线导向，相比滚珠导轨，这种结构对安装面的平行度公差容忍度更高，哪怕铝型材拼接时存在0.1mm以内的直线度偏差，也不会出现卡滞、爬行的问题，非常适合DIY设备、小型教学实验装置这类加工精度不高的应用场景。滑块的两端预留了定位凸台，这个结构是用来安装端部限位挡块或者防尘刮片的，当设备运行行程到端点时，凸台可以和导轨端部的限位缓冲垫直接接触，避免滑块主体直接受冲击，日常维护时也可以直接在凸台上粘贴毛毡刮片，刮除导轨表面附着的铝屑、打印耗材残渣，减少杂质进入配合面造成的磨损。从结构设计思路上看，这款滑块没有采用传统导轨滑块的封闭包裹结构，而是做了单侧开口的卡合式设计，安装时不需要从导轨端部穿入，

　　直接从导轨的任意位置侧向卡入就能完成装配，对于已经搭建好框架的设备来说，后期维护更换滑块时不需要拆解整个传动轴的结构，能大幅缩短设备维护的停机时间。滑块主体的壁厚做了均匀化处理，所有转角位置都做了R2以上的圆角过渡，不管是采用3D打印加工还是注塑批量生产，都能避免壁厚不均导致的收缩变形问题，打印加工时不需要添加过多支撑，去除支撑后也不会在配合面留下影响装配精度的痕迹。实际使用中，这款滑块适配的是30mm宽度的线性导轨，单块滑块的额定静负载可以满足5kg以内的轻型传动需求，完全覆盖桌面级3D打印机的挤出头运动平台、小型激光雕刻机的激光头安装座、自动化检测设备的传感器滑移架这类场景的负载要求。滑块表面刻印的规格标识做了凹陷处理，

　　不会因为长期摩擦导致标识磨损看不清规格，后期设备检修时可以快速识别滑块的适配导轨规格，避免装错配件。在安装孔的设计上，除了匹配铝型材槽距的固定孔，滑块的上表面还预留了两组不同间距的附加安装孔，可以直接固定工装夹具、传感器支架、执行元件等配件，不需要额外在滑块上钻孔攻丝，对于快速搭建原型机的项目来说，能大幅缩短结构装配的周期。导向配合面的公差设计上，预留了0.2-0.3mm的衬片安装间隙，用户可以根据自己的使用需求选择不同厚度的耐磨衬片，调整滑块和导轨之间的配合松紧度，既可以满足高速往复运动需要的小间隙低阻尼要求，也可以满足高精度定位需要的零间隙预紧要求。
