ExoSlide40规格线性滑轨载板结构

这款线性滑轨载板是适配40mm规格钢轨的配套滑动组件，在数控雕刻机、小型龙门运动平台、桌面级自动化移送工位中有着广泛的应用场景，作为直线运动副的动子承载部件，它直接衔接执行末端与固定导轨，承担负载传递、运动导向的核心作用。从实际使用场景来看，这类载板常被用在轻载高速的直线往复工位上，比如小型数控设备的X/Y轴移动平台、点胶设备的移送滑台、检测工位的直线进给单元，相比传统滚珠直线导轨，这类适配型钢轨的滑动载板安装容错率更高，对安装基面的平面度要求相对宽松，非常适合非精密级的自动化设备快速搭建。

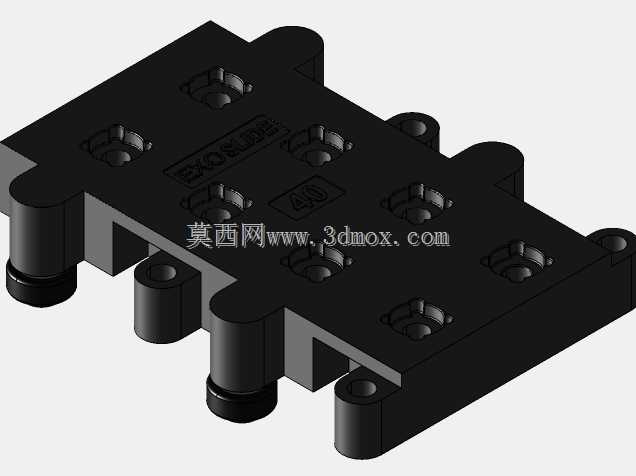

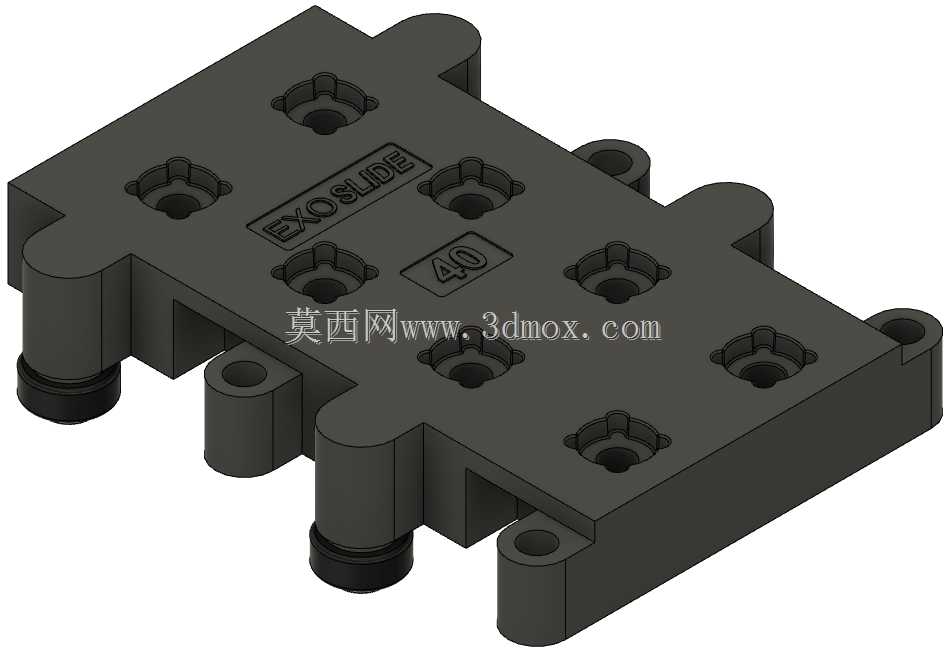

从功能特性上看，载板本体采用一体化成型结构，表面预留的8组沉头安装孔位呈对称排布，可直接对接不同规格的执行元件安装板，孔位的沉头深度经过匹配设计，安装后螺钉头部不会突出载板表面，避免运动过程中出现干涉。载板两侧伸出的定位凸台结构，可在安装时快速对齐钢轨的侧边基准，减少安装调试时的找正时间，底部预留的快接接口可直接配套对应规格的滑动衬套，无需额外加工衬套定位槽，装配时直接压入即可完成滑动副的组装。

设计思路上，这款载板没有采用冗余的加厚结构，而是在保证结构刚性的前提下做了多处减重挖槽，载板中部的标识区域同时也是应力分散的结构槽，避免载板在受偏载时出现应力集中导致的变形。载板侧边的四个带孔凸耳是辅助安装位，可根据实际安装需求加装限位撞块、感应触发片等附件，不用在载板主体上额外钻孔破坏原有结构强度。

安装边界方面，这款载板适配的钢轨宽度为40mm，对应常见的402040等规格工业铝型材配套钢轨，载板总宽度覆盖钢轨两侧各12mm的安装空间，安装时需要在钢轨两侧预留至少15mm的避让空间，避免载板运动时与周边机架结构发生剐蹭。载板的安装孔位间距采用标准20mm模数设计，可直接兼容市面上主流的铝型材安装孔距，不需要额外制作转接板，大幅降低设备搭建时的加工成本。载板底部的滑动接触面做了等高处理，组装后整体平面度可控制在0.1mm以内，能够满足轻载工况下的运动平稳性要求，运动过程中不会出现卡顿、偏磨的问题。
