BRZ球形拼接益智拼装球体结构

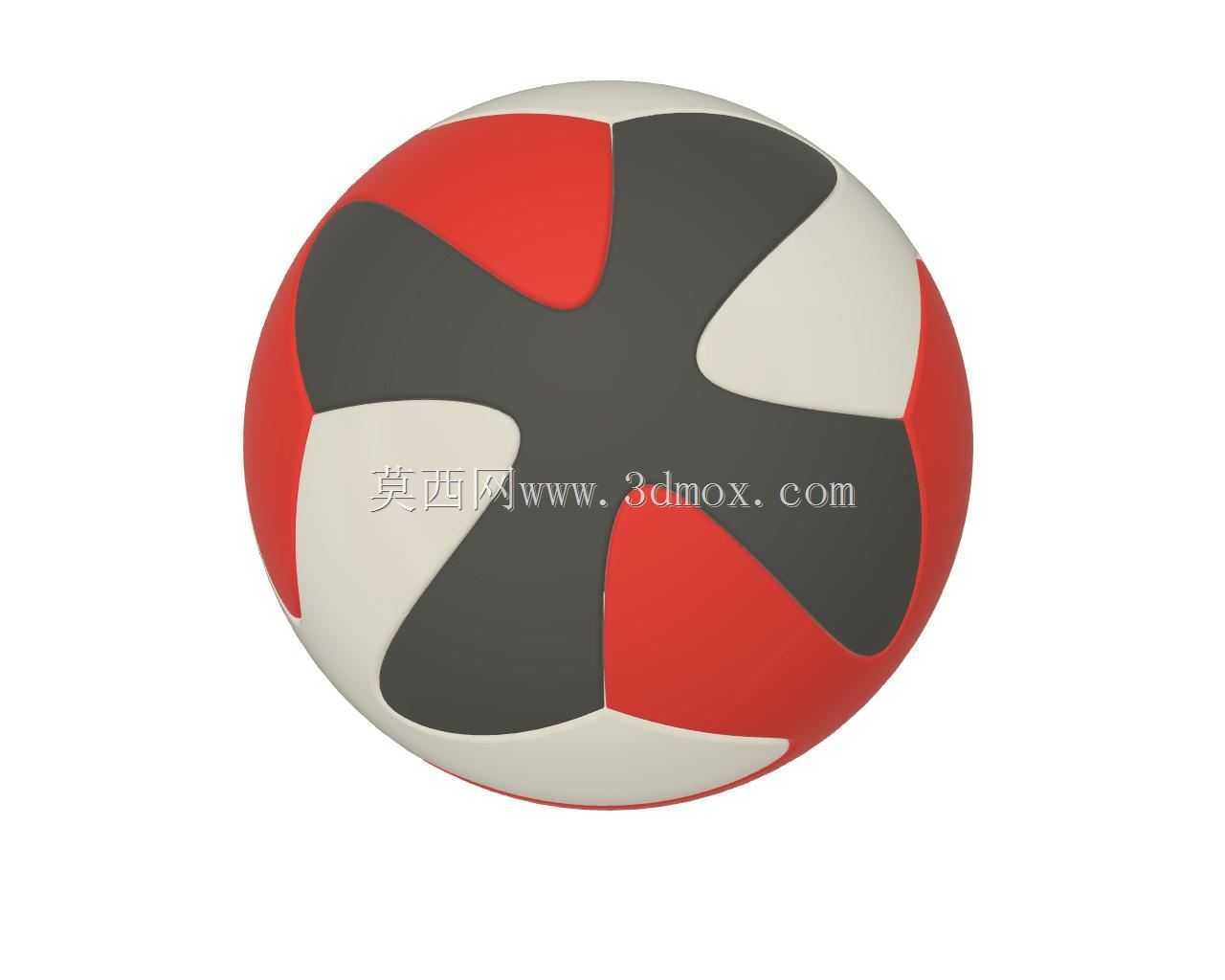

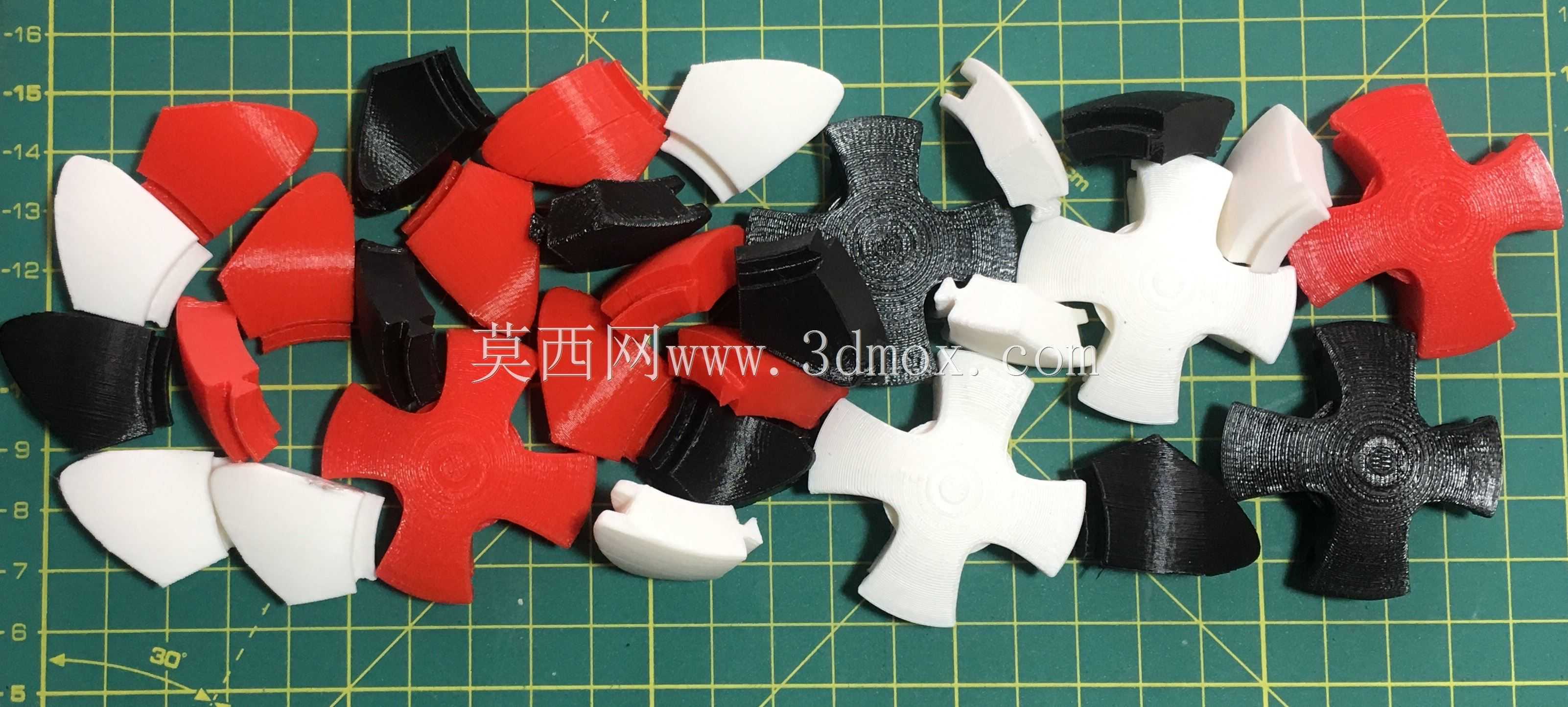

　　这款球形拼接益智构件，在桌面级FDM 3D打印的文创、教具类应用场景中具备很高的实用价值，既可以作为手功能康复训练的辅助器具，也能作为青少年空间几何认知的教学道具，同时也适合作为日常解压的桌面拼装把玩物件。从结构设计逻辑来看，整套构件采用模块化重复复用的设计思路，仅设计2种基础拼接单元，通过对两种单元分别进行6次、24次的阵列复制，最终组合形成完整的闭合球体，这种设计思路极大降低了3D打印的建模工作量与打印准备成本，不需要为每一块拼片单独设计独立结构，仅需要验证两种基础单元的拼接公差、卡扣配合精度，就能保证整套30个零件的装配顺畅度。在实际打印生产环节，两种基础单元的结构都做了无支撑优化，所有拼接卡扣的拔模角度都控制在15度以上，

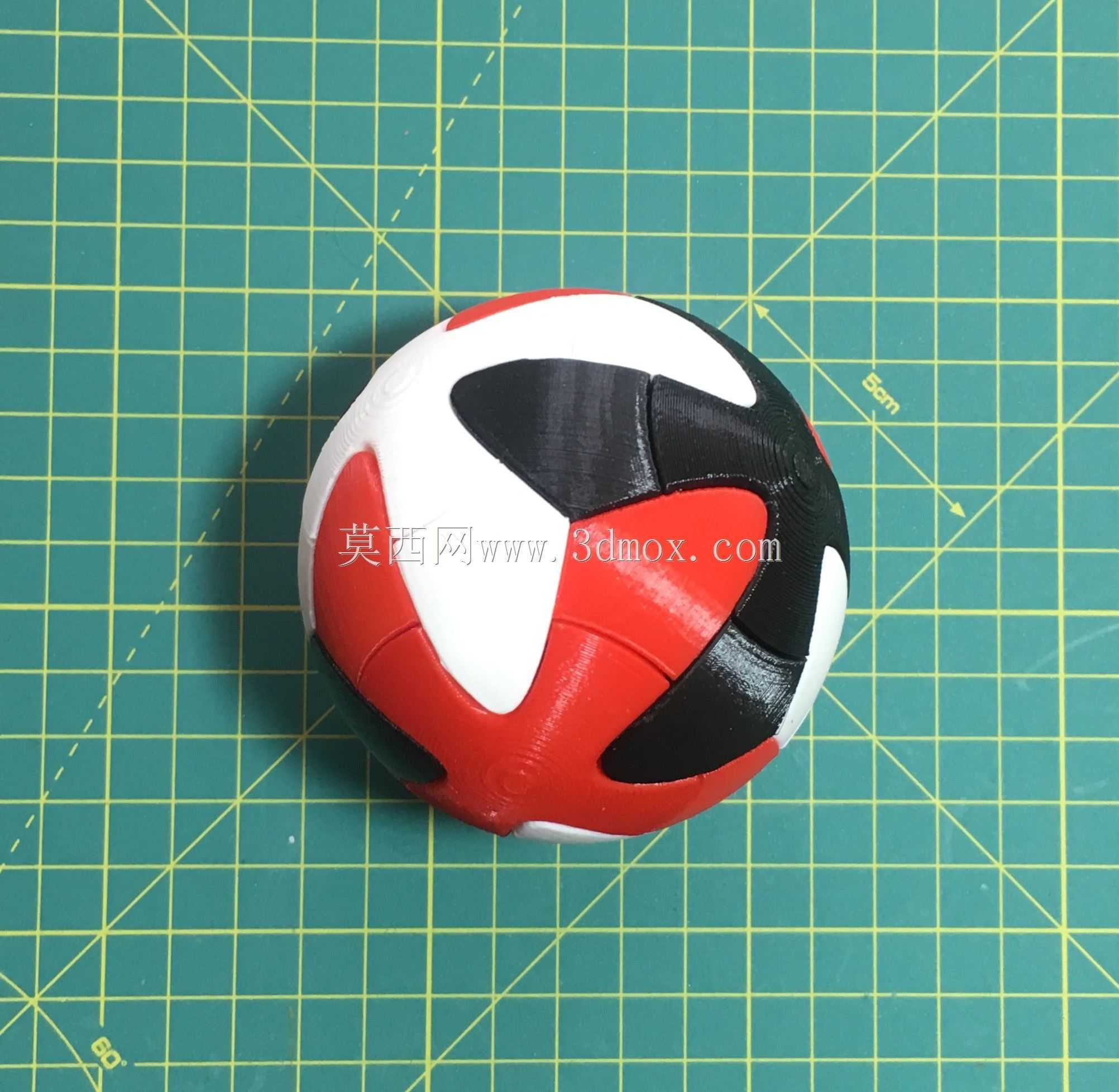

　　打印时不需要添加额外支撑结构，既能减少打印耗材的浪费，也能避免支撑拆除后留下的毛刺影响拼接手感，零件表面的拼接贴合面都做了0.1mm的公差预留，适配PLA、PETG等常用桌面3D打印耗材的成型收缩率，打印完成后不需要额外打磨就能实现顺畅插拔，同时拼接完成后具备足够的配合紧密度，不会出现松散脱落的情况。从功能特性来看，这款拼装球体的拼装过程需要操作者识别不同拼片的曲面弧度、卡扣位置，通过空间对位完成组装，能够有效锻炼手部精细动作控制能力，同时强化对空间曲面、球形几何结构的形态记忆，拼装完成的球体直径为75毫米，整体尺寸适配成年人手掌抓握，把玩时的重量约30克左右，不会产生坠手感，表面的拼片接缝均匀，闭合后整体球面顺滑无突兀凸起，

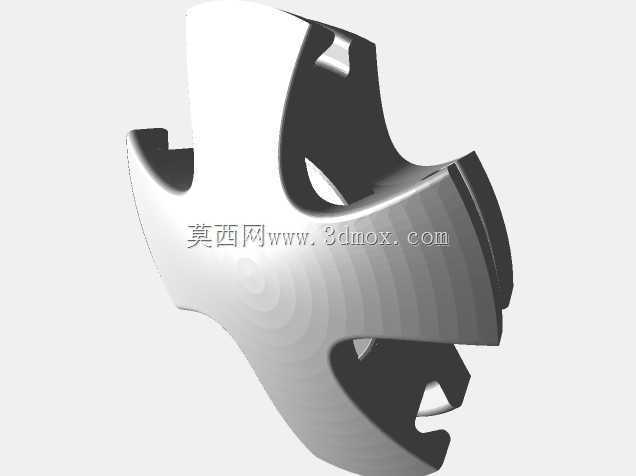

　　既可以作为桌面摆件，也能作为手部把玩的解压物件。在结构细节设计上，每一块拼片的卡扣都采用了梯形止退结构，插入相邻拼片的卡槽后能够形成轴向限位，不会因为日常把玩的晃动、挤压出现松脱，同时卡扣的插入力控制在15牛左右，既保证拼接后的结构稳定性，也不会因为插拔力过大导致拼装难度过高，适配不同年龄段的使用需求。两种基础拼片的结构都做了等壁厚设计，壁厚统一为2毫米，既保证了零件的结构强度，不会因为轻微摔落出现断裂，也能控制打印时长，单块拼片的打印时间控制在8分钟以内，整套零件打印总时长不超过4小时，适合桌面级3D打印机的批量制作。从应用延伸角度来看，这套结构的设计思路也可以拓展到不同尺寸的球形构件制作中，通过等比例缩放基础单元的尺寸，

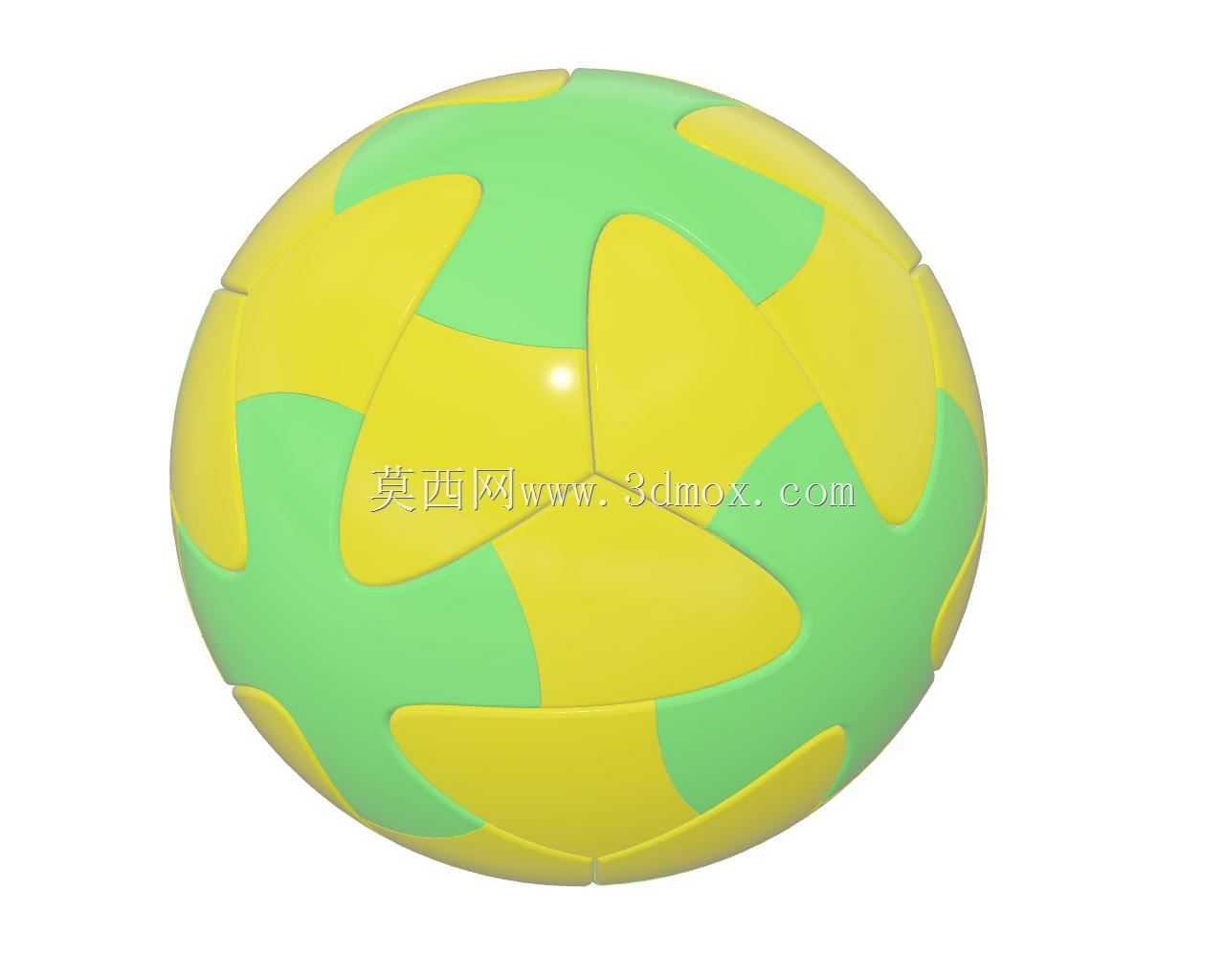

　　可以制作不同直径的拼装球体，适配不同的使用场景，比如缩小到40毫米直径可以作为钥匙扣挂件，放大到200毫米直径可以作为儿童拼装教具或者装饰灯罩的基础结构。在实际装配验证环节，整套30个零件不需要额外的粘接剂或者紧固件，完全依靠拼片之间的卡扣配合就能形成完整的闭合球体，装配完成后整体结构的径向承压能力可以达到50牛，正常手持把玩、轻微挤压都不会出现散架的情况，同时反复拆装的次数可以达到50次以上，卡扣不会出现明显的磨损松旷，能够满足反复拼装使用的需求。拼片的曲面造型完全贴合正球形的外轮廓，每一块拼片的边缘都做了0.2毫米的圆角处理，拼装完成后接缝处没有尖锐棱角，使用过程中不会划伤手部，作为玩具或者教具使用时具备足够的安全属性。
