家用壁挂式一氧化碳探测报警装置结构设计

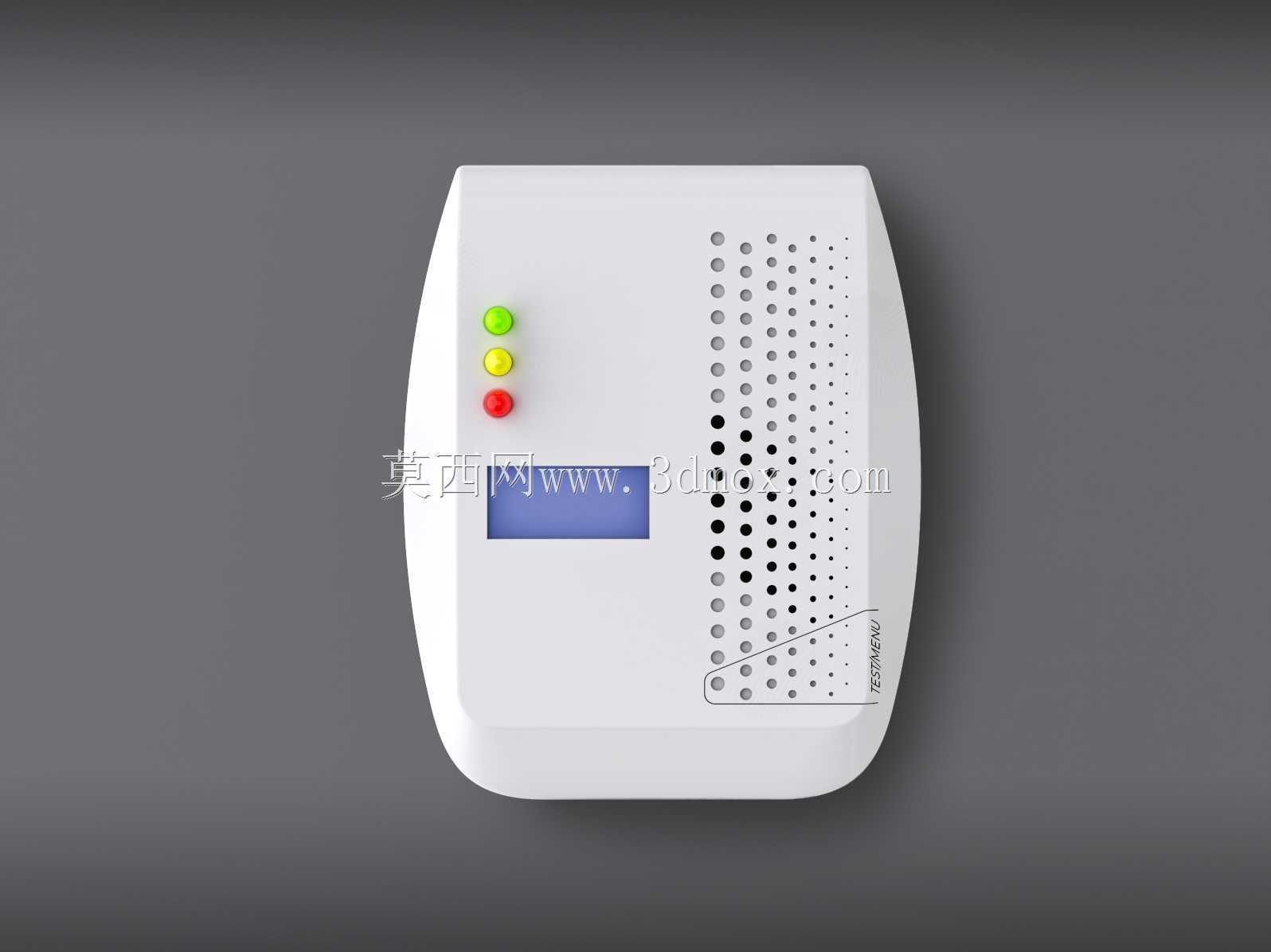

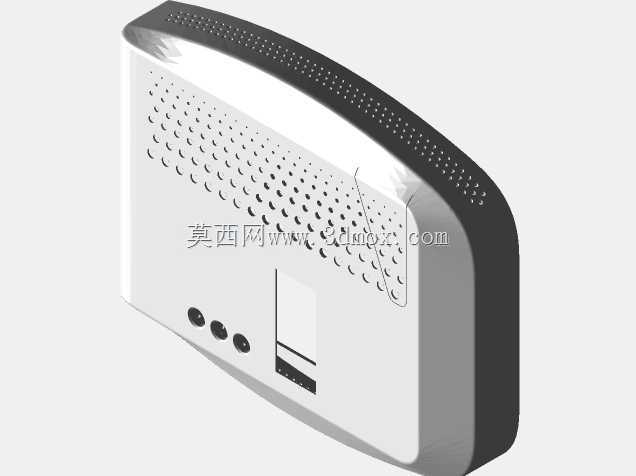

　　这款一氧化碳探测装置的结构设计，首先围绕民用住宅的实际安装场景做了适配，日常主要用于监测室内环境中一氧化碳浓度，当环境内一氧化碳浓度达到阈值时触发声光报警，避免因燃煤取暖、燃气具不完全燃烧引发的中毒风险，覆盖家庭厨房、取暖房间、地下车库等易产生一氧化碳积聚的场景。从结构设计逻辑来看，外壳采用弧面过渡的方正造型，顶部与侧部的格栅开孔是经过气流路径仿真后排布的，既可以保证环境空气能够顺畅扩散到内部的电化学传感元件位置，避免外壳遮挡导致的检测响应滞后，又能阻挡日常环境中的浮尘、飞溅水渍进入壳体内部，保护内部电路板与传感元件的长期运行稳定性。壳体正面预留的三个圆形接口，分别对应测试按键、状态指示灯、报警蜂鸣器的安装位，

　　下方的矩形区域是显示屏与功能按键的安装槽，日常使用时用户无需拆解设备，即可通过正面的按键完成功能测试、阈值校准操作，状态指示灯可以直观反馈设备正常运行、故障、浓度超标三类状态，降低普通用户的使用门槛。安装边界上，这款设备的背部预留了标准的壁挂安装孔位，适配家庭墙面常见的86型接线盒安装尺寸，也支持直接通过膨胀螺丝固定在墙面，整体厚度控制在适宜壁挂的范围，不会突出墙面过多造成磕碰，壳体边缘全部做了R角钝化处理，避免安装与日常擦拭时划伤手部。内部结构采用分层排布设计，最上层是气室结构，对应外壳的格栅开孔位置，传感元件固定在气室中心，减少外部气流直吹对检测精度的干扰；中层是主控电路板，集成信号采集、处理、报警驱动电路，

　　电路板与壳体之间设置了定位柱与卡扣，无需额外打胶即可完成固定，装配效率更高；下层是电池仓与接线端子区域，既支持干电池独立供电，也支持外接市电适配器供电，适配不同家庭的布线条件，电池仓设置了独立的卡扣盖板，更换电池时无需拆解整个外壳，日常维护更便捷。设计过程中针对外壳的卡扣配合精度做了反复调整，上下壳的配合间隙控制在0.2mm以内，既可以保证壳体拼接的紧密性，避免小尺寸昆虫进入壳体内部造成电路短路，又不会因为配合过紧导致装配时壳体出现应力发白的问题。外壳材质选用阻燃ABS材料，满足民用安防设备的阻燃等级要求，即使设备内部电路出现异常发热，也不会引燃外壳造成次生风险。考虑到设备长期挂墙使用的场景，背部的挂孔做了下沉式设计，

　　挂装后设备与墙面之间预留了2mm的间隙，既可以保证背部的空气流通，避免墙面返潮时水汽直接附着在壳体上渗入内部，又能让设备挂装后更贴合墙面，减少积灰的缝隙。正面的格栅开孔孔径控制在1.5mm，既保证通气效率，又能避免儿童用细小物件戳入壳体内部触碰电路，提升使用安全性。蜂鸣器的出声孔对应设置在壳体侧部的格栅区域，出声路径没有遮挡，报警时的声压可以满足民用建筑内的声音传播要求，即使在相邻房间也能清晰听到报警提示。
