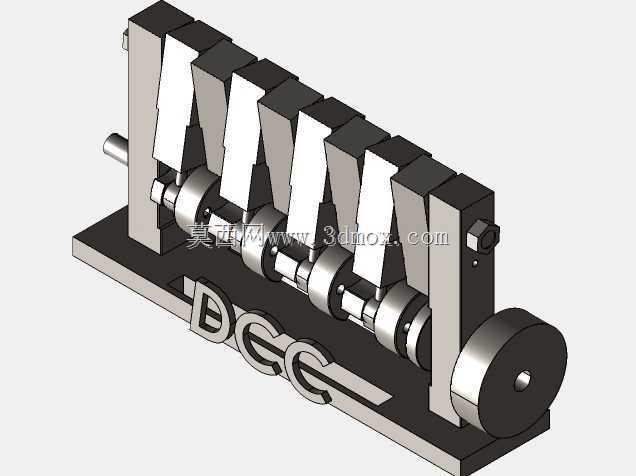

直列排布压缩空气驱动动力装置结构

　　这套直列排布的气动动力结构，核心应用场景覆盖教学演示、低压动力输出工位、无燃油防爆作业场景的动力供给，区别于传统内燃机的燃油燃烧做功逻辑，整套装置依靠压缩空气的膨胀势能推动活塞做往复直线运动，再通过曲轴结构将直线运动转化为旋转动力输出，适配对排放、防爆有严格要求的作业环境，比如密闭空间内的小型工装驱动、易燃易爆车间的辅助动力单元，也可作为机械原理教学的具象演示载体，直观展示曲柄连杆机构的运动转换过程。从功能特性来看，整套结构采用直列多缸排布方式，活塞与缸体之间预留了合理的配合间隙，既保证压缩空气作用在活塞端面时的密封性，又避免运动过程中出现卡滞，曲轴的各曲拐相位按照做功顺序依次错开，保证动力输出的连续性，减少旋转过程中的扭矩波动，

　　输出端的带轮结构可直接对接皮带传动组件，将旋转动力传递至下游负载，底座上的定位凸台与安装孔位，可直接将整套装置固定在安装基准面上，不需要额外设计转接支架。设计思路上，整套结构优先考虑运动可靠性与加工便利性，缸体部分采用分体式装配结构，每个气缸单元可单独拆装维护，不需要拆解整套主体结构就能完成活塞密封件的更换，曲轴的支撑位设置在两端的立式支撑板上，支撑板与底座采用定位销加螺栓的连接方式，保证曲轴旋转过程中的同轴度，避免长期运转出现轴瓦偏磨的问题，活塞与连杆的铰接处采用小直径销轴连接，销轴两端设置限位结构防止运转过程中销轴脱出，底座上的标识结构除了标识作用外，还可作为装配过程中的对位基准，减少装配时的找正时间。从安装边界与尺寸适配来看，

　　整套装置的横向安装尺寸以两端支撑板的外侧端面为基准，纵向尺寸以底座底面到带轮顶端的垂直距离为边界，安装时需要预留出曲轴旋转的运动空间，尤其是带轮外侧要预留皮带安装与张紧的操作空间，缸体上方不需要预留额外的管路避让空间，进气接口可统一布置在缸体侧方，连接车间压缩空气管路时可通过汇流排统一供气，每个气缸的进气时序可通过外接的配气阀组控制，根据实际负载需求调整做功的气缸数量与进气压力，适配不同转速、扭矩的输出要求。实际使用过程中，这套结构不需要复杂的冷却系统，因为压缩空气膨胀做功过程中会带走部分热量，持续运转时缸体温度不会出现大幅升高，也没有燃油燃烧产生的废气排放，在密闭车间内使用不会影响作业环境的空气质量，

　　维护过程中只需要定期检查铰接部位的润滑情况、活塞部位的密封磨损情况即可，运维成本远低于同功率等级的燃油动力单元，针对教学场景使用时，还可将部分缸体做成透明材质，直观观察活塞往复运动、曲轴旋转的完整过程，帮助学习者快速理解曲柄连杆机构的运动原理，针对工业场景使用时，可通过调整进气压力调整输出扭矩大小，在0.4-0.8MPa的常规车间压缩空气压力范围内，可稳定输出适配小型工装驱动的扭矩，不需要额外配置增压设备，直接对接现有车间压缩空气管网即可投入使用。结构设计过程中，所有运动部件的重量都经过配平，曲轴上的平衡块对应每个曲拐的偏心重量做了匹配，高速运转时可减少振动传递到底座上，降低运转过程中的噪音，底座采用加厚的平板结构，自身具备足够的刚性，安装后不需要额外做加强支撑就能抵消运转过程中的振动，各个连接螺栓的规格都做了统一，减少拆装维护时需要的工具种类，降低现场运维的工具准备成本。
