四缸发动机排气歧管结构设计

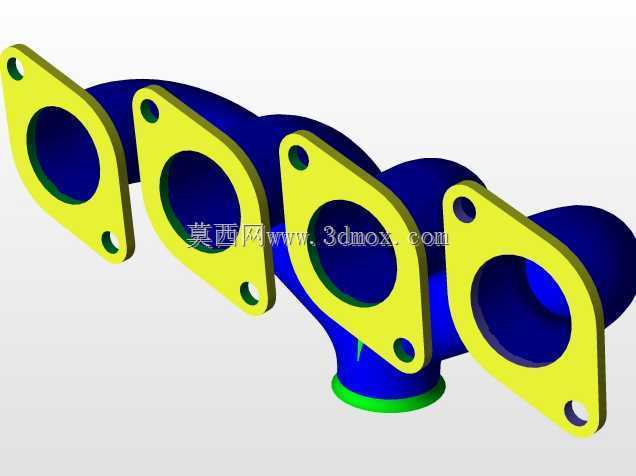

　　在往复式内燃机的动力总成布局中，排气歧管是衔接气缸盖排气口与下游排气后处理系统的核心导流部件，其结构设计直接影响发动机的排气效率、泵气损失水平与各缸排气均匀性，是动力系统匹配阶段需要重点校核的结构件。这款四缸机型配套的排气歧管采用四合一汇聚式流道布局，四个进气法兰端分别对应直列四缸发动机的各缸排气口位置，法兰面采用平面密封结构，预留的螺栓安装孔位与缸盖排气侧的安装螺柱位置完全匹配，安装时通过金属密封垫片实现端面密封，避免高温高压排气泄漏。流道设计上采用不等长渐变曲率结构，根据各缸点火顺序对应的排气脉冲时序调整各支管的弯曲弧度与通径变化，既避免相邻气缸的排气脉冲相互干扰造成排气倒流，又能充分利用排气脉冲效应提升排气抽吸效果，

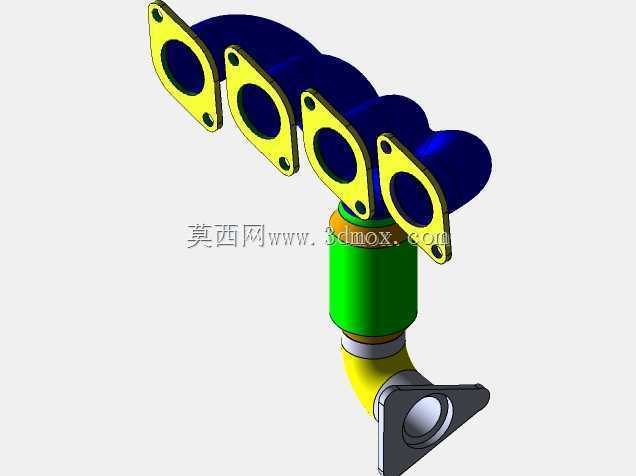

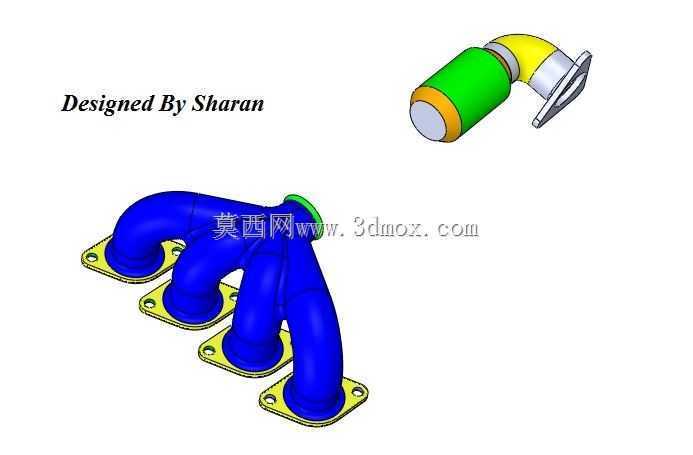

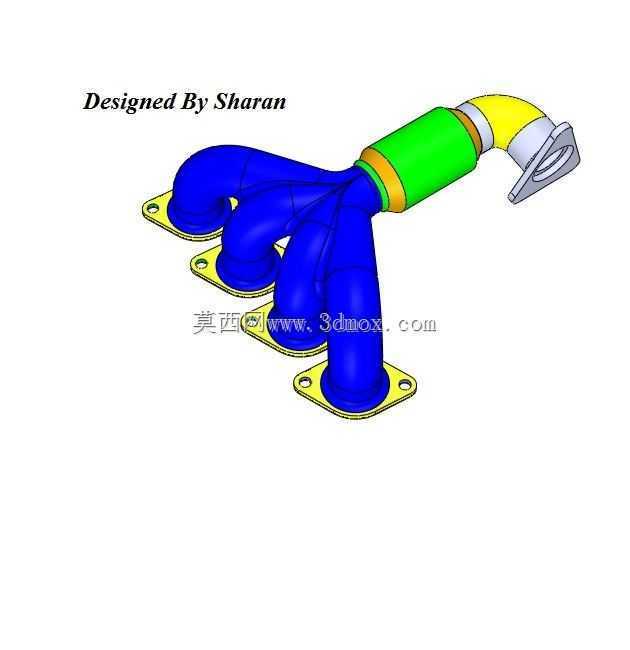

　　降低发动机的排气背压，进而提升充气效率，优化动力输出表现。歧管主体的支管段采用大圆角过渡弯曲结构，避免流道出现直角突变造成的排气阻力激增，内壁光滑过渡的设计可以减少高温排气的流动紊流，降低排气过程中的能量损耗，同时减少气流冲击产生的结构振动与排气噪声。汇聚后的总管段依次衔接不同功能的管段结构，靠近支管汇聚区的加粗段用于稳定排气气流，降低各缸排气的压力波动，后续的弯管段调整排气导出方向，适配发动机舱内的布局空间，末端的连接法兰用于对接三元催化器或者涡轮增压器的进气端，法兰面采用定位凸台结构保证对接同轴度，避免安装错位造成的密封失效。从安装边界来看，四个进气法兰的安装孔位间距严格匹配直列四缸缸盖的排气口中心距，

　　整体结构的外轮廓尺寸充分考虑了发动机舱内的周边件间隙，与周边的线束、冷却管路、隔热罩等部件预留了足够的安全距离，避免车辆运行过程中出现运动干涉。材料选型层面，这类排气歧管通常采用高硅钼球墨铸铁或者耐高温不锈钢材质，能够耐受发动机排气过程中近千度的高温冲击，同时具备足够的结构强度，承受排气压力波动与发动机运行带来的振动载荷，避免长期使用过程中出现开裂、变形等失效问题。结构设计过程中需要重点校核流道的流通截面积变化，从各支管入口到总管出口的通径变化遵循渐变原则，避免通径突变造成的气流阻滞，同时要对歧管的安装固定点进行模态分析，确保其固有频率避开发动机的常用运行转速区间，防止出现共振问题。在实际整车应用场景中，

　　这类排气歧管广泛配套于小排量直列四缸乘用车发动机，无论是自然吸气机型还是小排量涡轮增压机型，这类四合一结构的排气歧管都能兼顾制造成本与排气效率需求，相比等长排气歧管，其结构更紧凑，占用发动机舱空间更小，更适配横置前驱车型的动力舱布局。设计过程中还需要考虑热胀冷缩带来的结构变形影响，歧管的安装法兰与缸盖的连接采用螺栓加弹性垫片的结构，允许歧管在高温工况下产生一定的热变形量，避免热应力集中造成的法兰面翘曲或者螺栓断裂问题。流道的壁厚设计也经过多轮优化，既保证足够的结构强度耐受高温高压排气的冲击，又尽可能控制整体重量，降低动力总成的整体重量，助力整车轻量化目标实现。支管与总管的衔接位置采用圆滑过渡的汇聚结构，避免各支管气流在汇聚区产生对冲，减少流动损失的同时，也能降低该区域的热负荷集中，避免长期高温工作下出现结构烧蚀问题。末端的连接结构还预留了氧传感器的安装位置（部分同类型结构会在总管段设置传感器安装座），用于监测排气中的氧浓度，为发动机电控系统提供空燃比反馈信号，实现喷油量的精准控制，降低尾气排放水平。在整车装配环节，排气歧管安装完成后还需要在外部加装隔热罩，隔绝歧管的高温辐射，避免周边的塑料件、线束、橡胶管路等部件长期受高温影响出现老化失效，同时也能降低发动机舱的整体温度，改善进气系统的进气温度，提升发动机的动力输出稳定性。
