NEMA23步进电机适配通风端盖结构

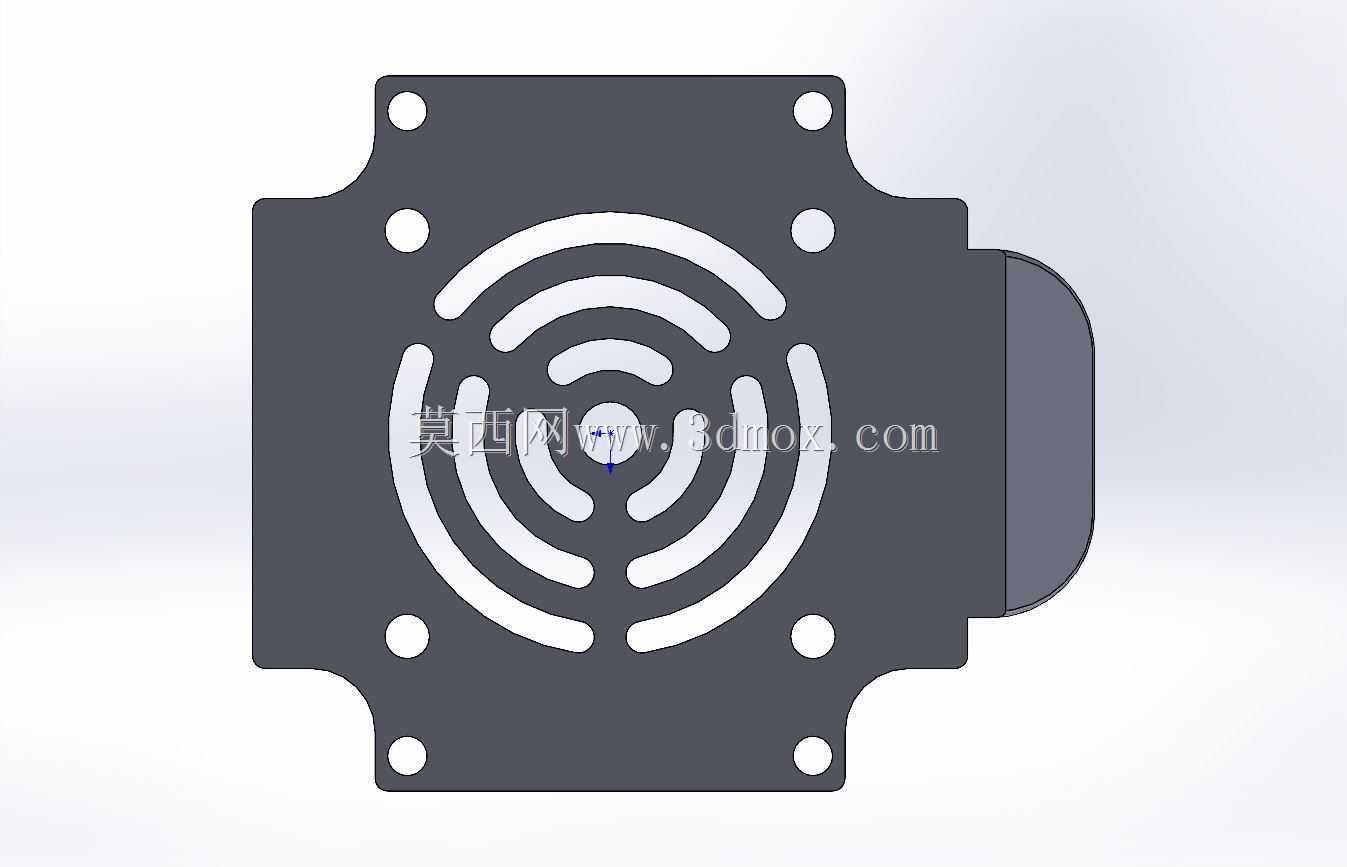

　　在小型自动化设备、桌面数控雕刻机、3D打印传动模组这类常用NEMA23规格步进电机的场景里，电机长时间高负载运行的积热问题一直是影响设备稳定性的核心因素，常规的电机后端盖多为封闭结构，仅靠外壳自然散热，在连续高速运转工况下很容易触发电机过热降扭，甚至出现绕组老化加速的问题，这款适配端盖就是针对这类散热痛点做的结构优化设计。从安装边界来看，它完全匹配NEMA23标准的40x40毫米电机安装法兰面，安装孔位的同轴度、孔距公差严格遵循步进电机的通用安装规范，不需要对原有电机的安装基座做任何二次加工，替换原有端盖时直接对位锁付即可，不会改变电机原有在设备上的安装尺寸，不会和周边的传动轮、安装支架、走线槽产生空间干涉。

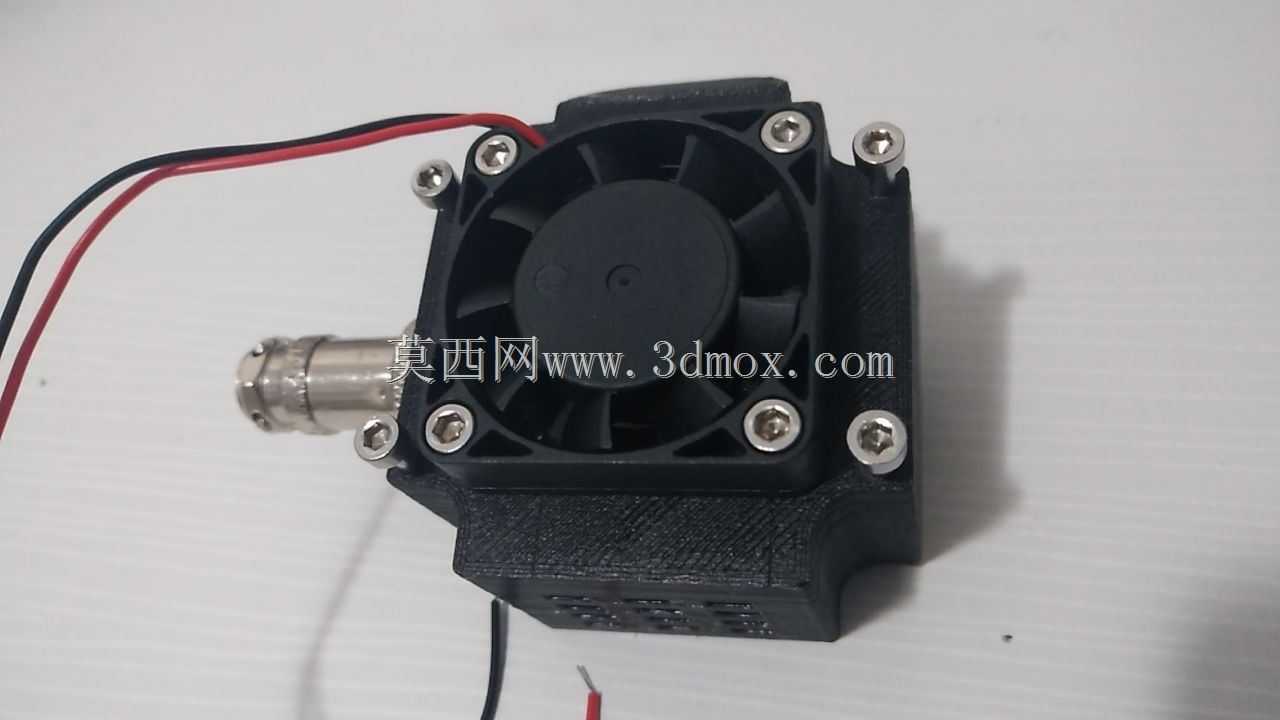

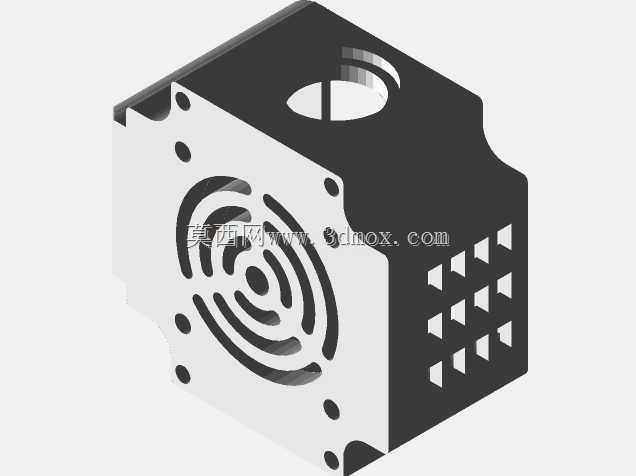

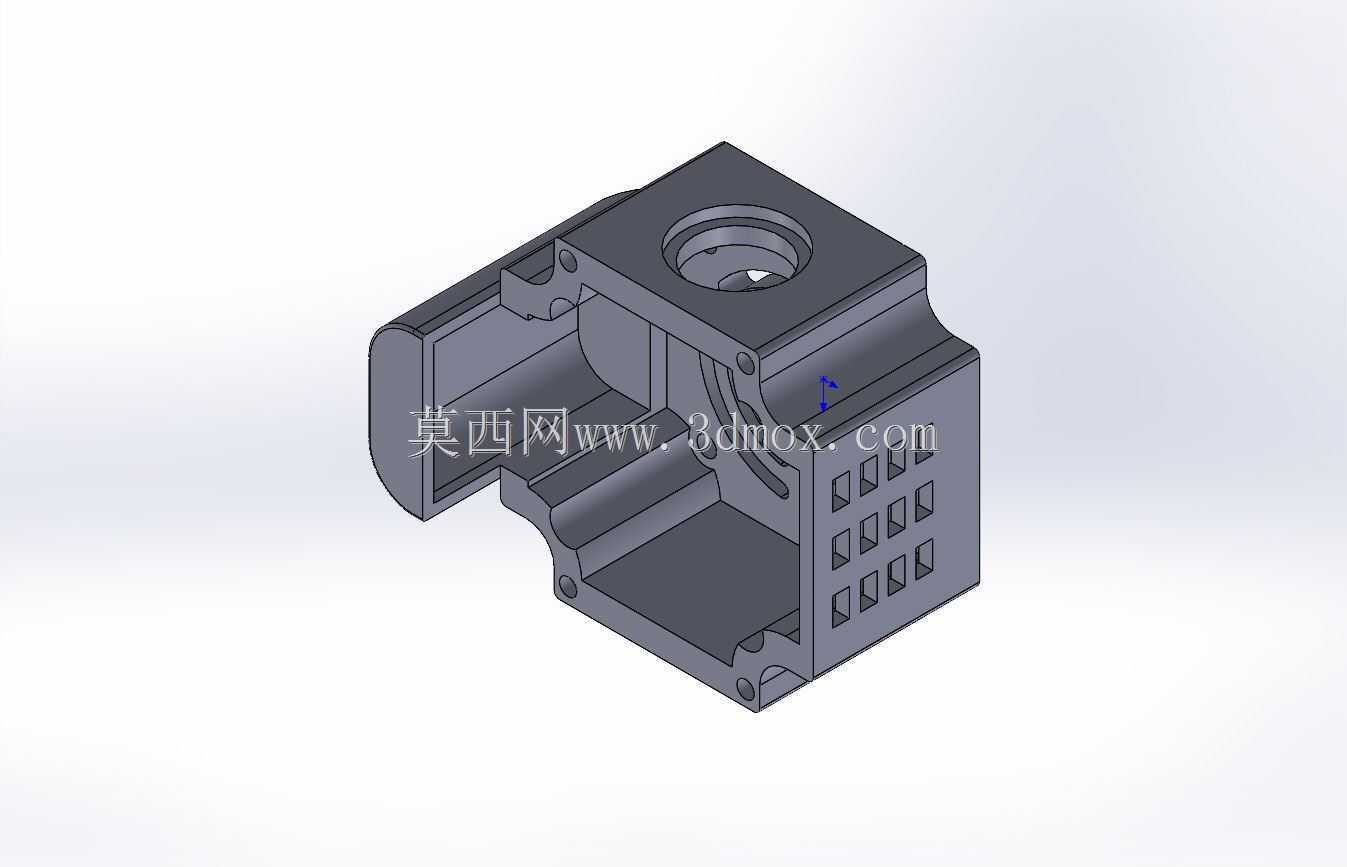

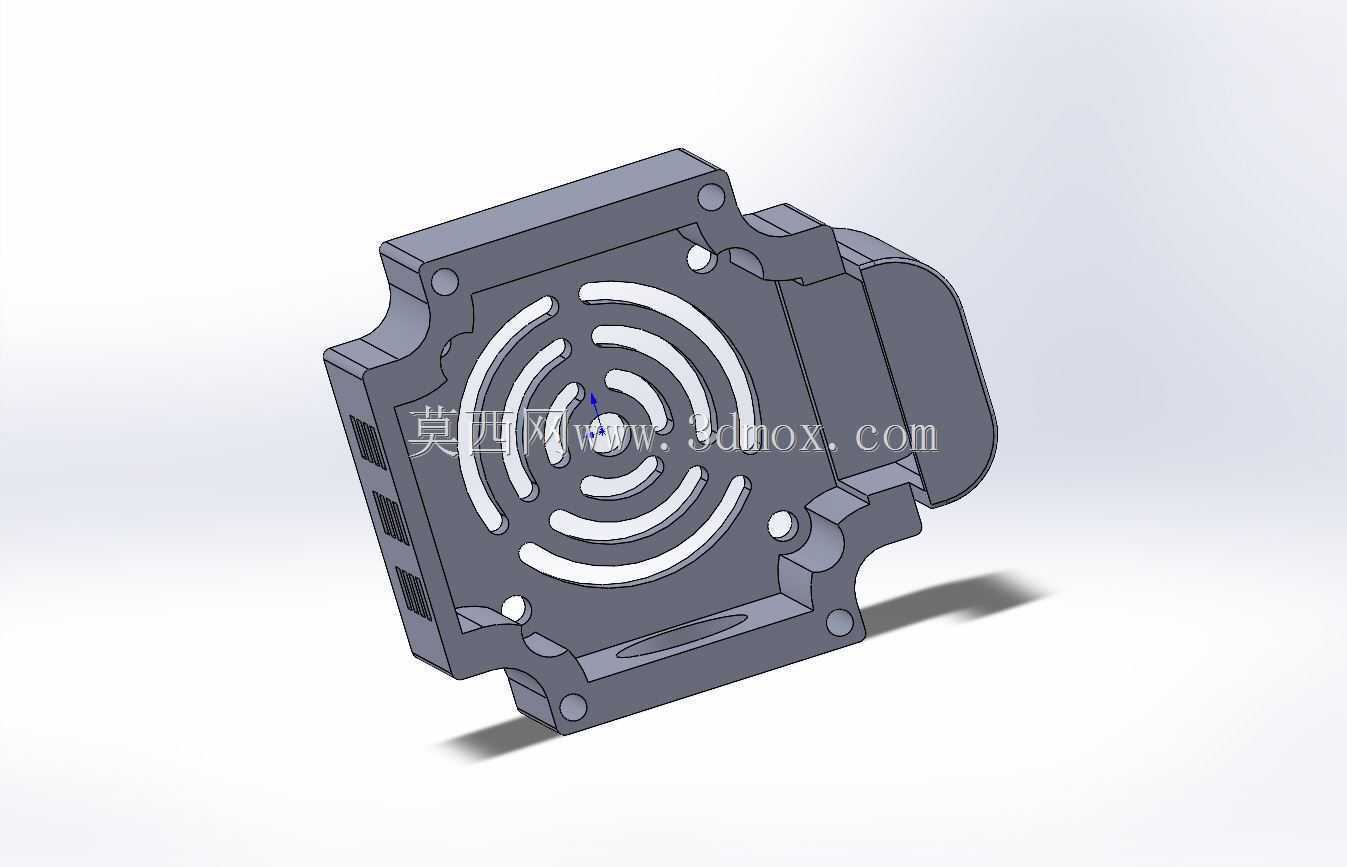

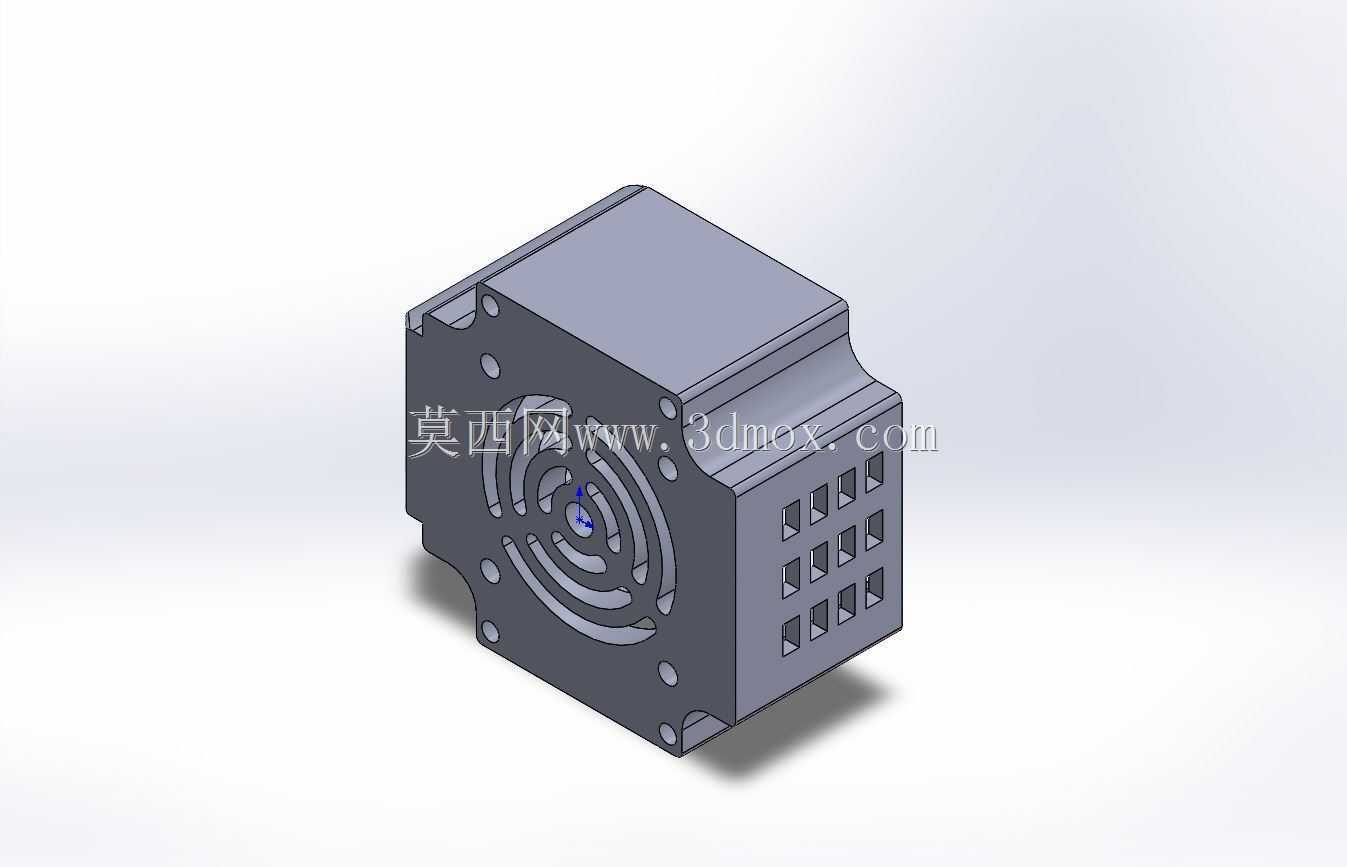

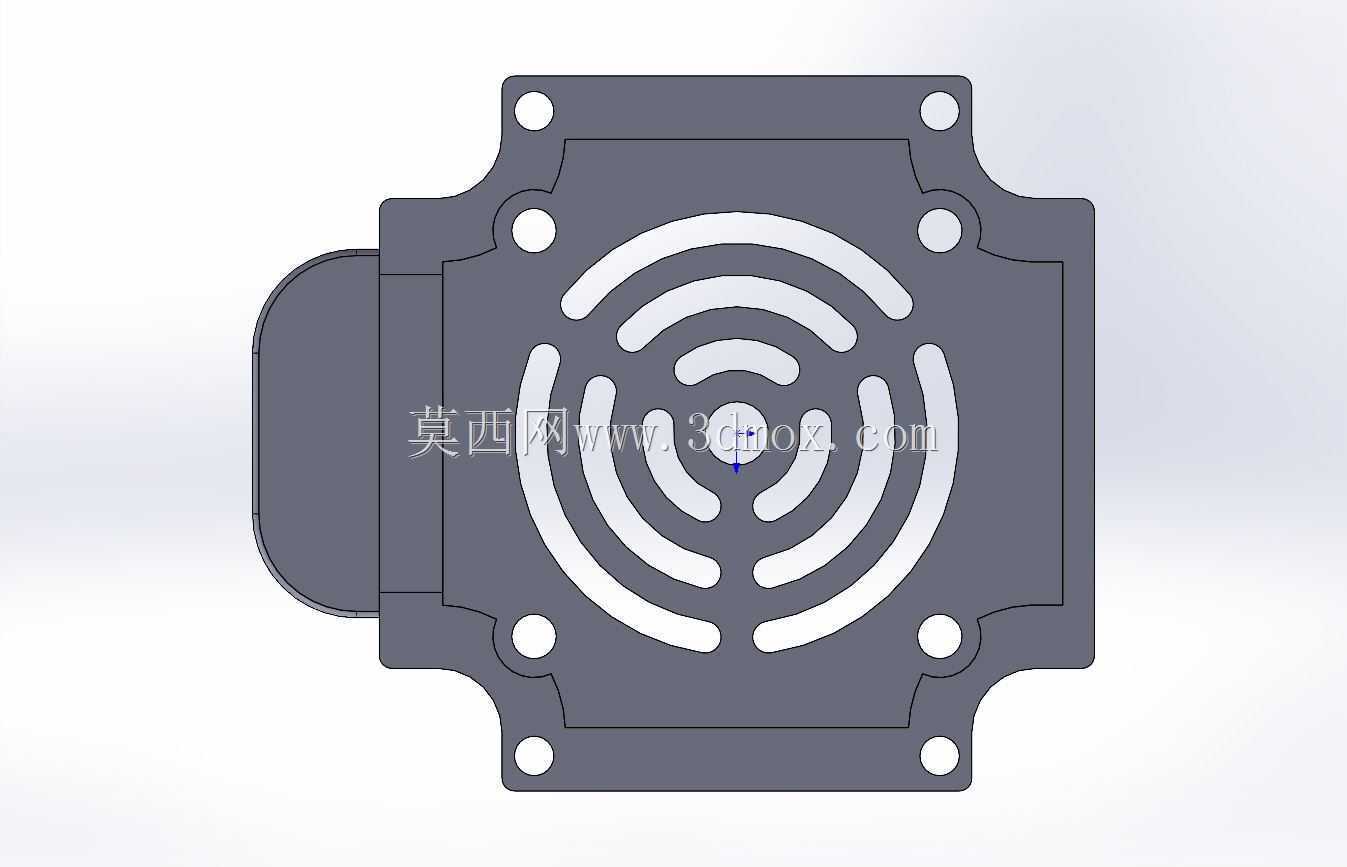

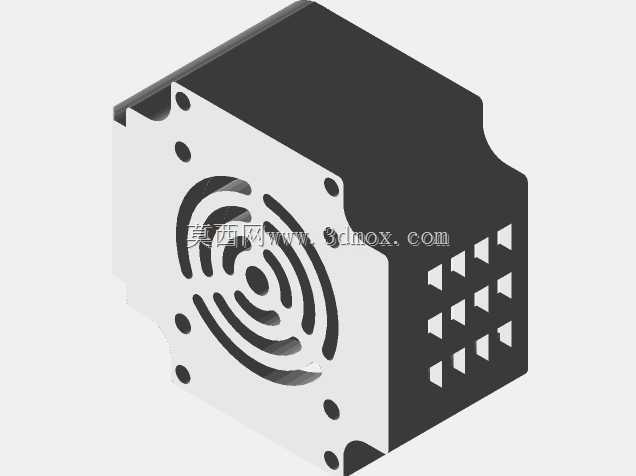

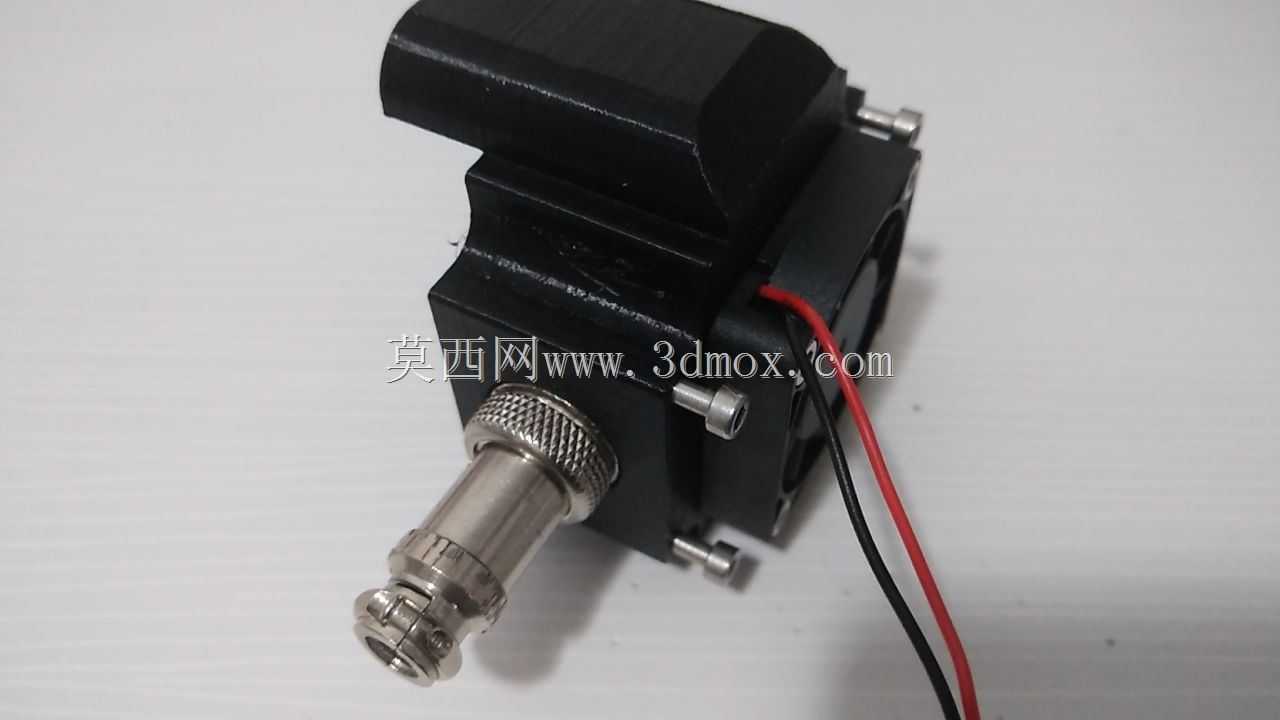

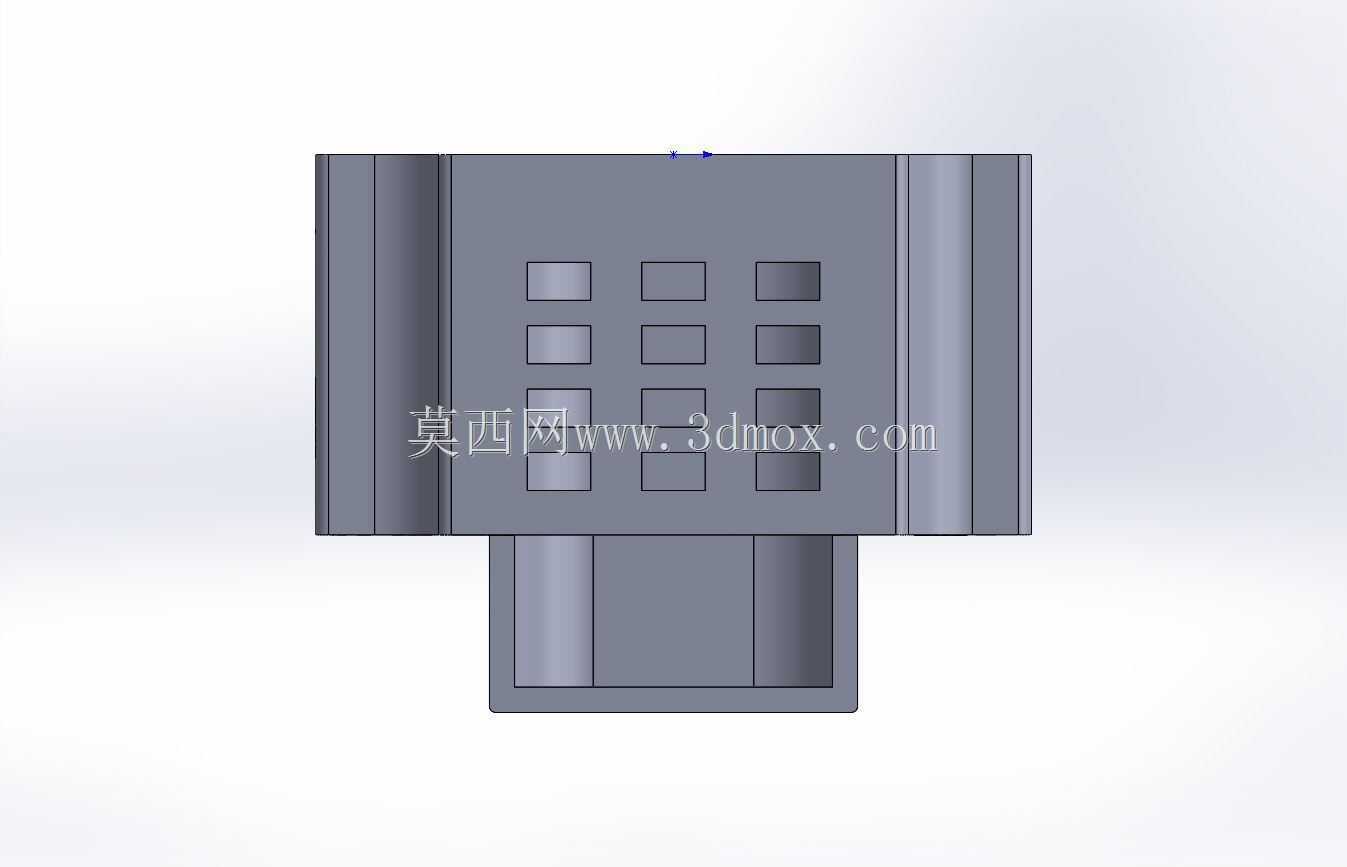

　　端盖的通风接口做了31x31毫米的通流截面设计，这个尺寸是结合小型轴流冷却风扇的常规出风尺寸匹配的，既可以直接对接标准尺寸的微型冷却风扇，也可以外接通风管路实现集中送风冷却，气流可以直接吹向电机后端的绕组与轴承位置，相比外壳散热的方式能直接把核心发热区域的热量带走，散热效率提升非常明显。结构设计上，端盖做了一体化的腔体过渡，在对接通风口的位置做了圆滑的导流结构，避免直角风道产生的风阻与风噪，同时在端盖侧壁预留了多组格栅式通风出口，进入端盖内部的冷却气流可以顺着格栅均匀扩散到电机周向，不会出现局部气流死角，保证绕组各个位置的散热均匀性，避免局部温差带来的结构应力。端盖还预留了不同规格的走线与连接器安装位，分别适配M3、

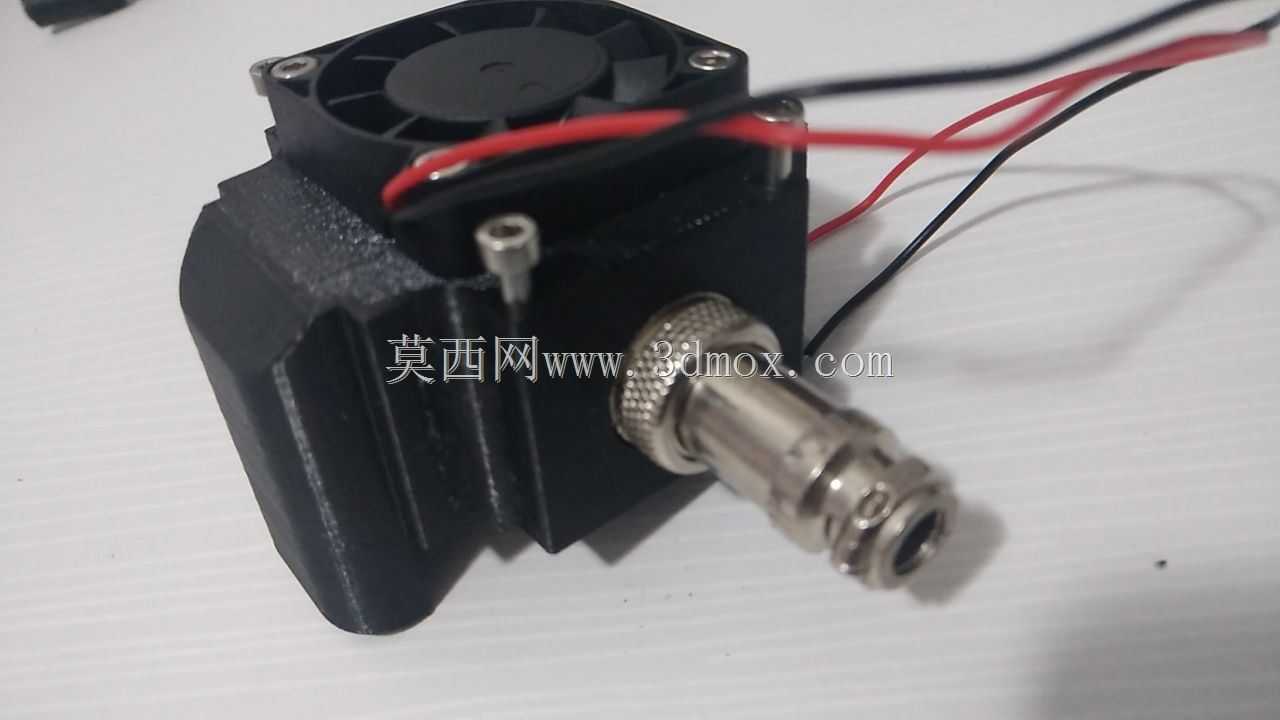

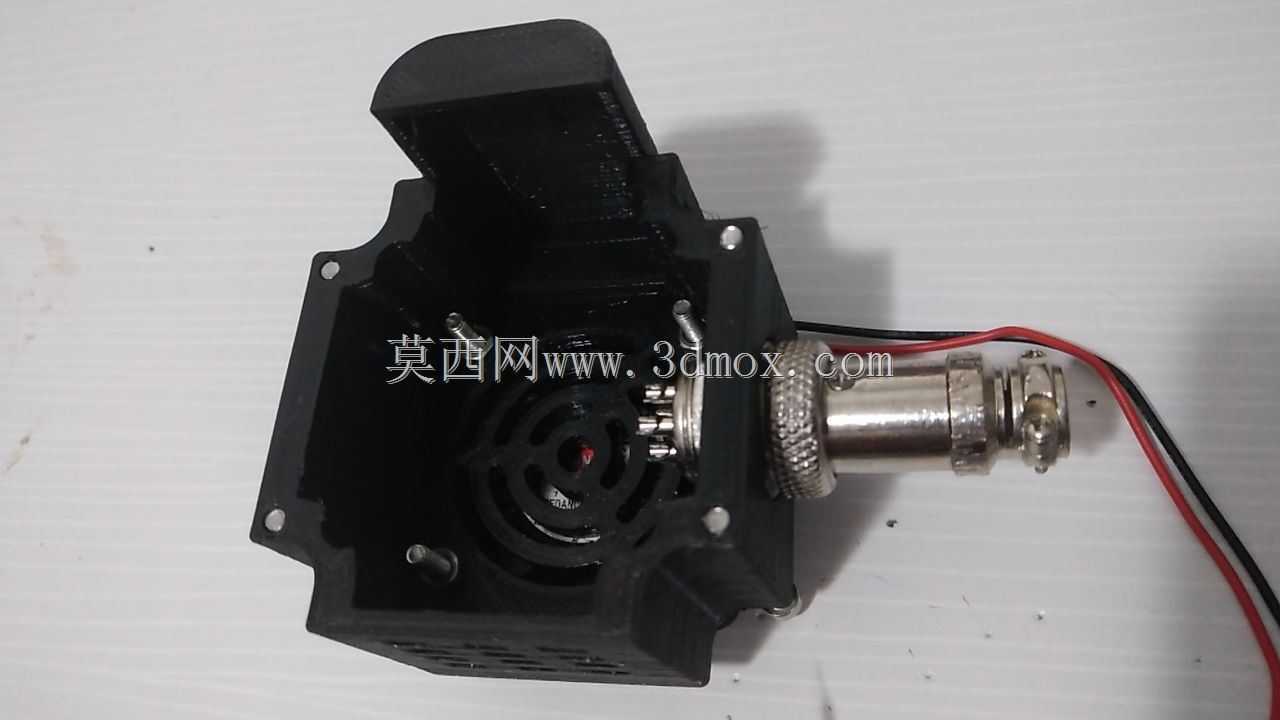

　　M15等不同规格的线缆固定接头，不管是电机动力线、编码器线还是额外的温度传感器走线，都可以通过对应规格的接头做密封固定，既可以避免冷却气流从走线位置泄漏影响散热效率，也能在多粉尘、多切削液的加工场景下，阻挡外界杂质进入电机内部，兼顾散热与防护的需求。在安装适配性上，端盖的锁付孔位做了沉台设计，锁付螺丝不会突出端盖表面，不会额外增加电机的轴向安装尺寸，对于安装空间紧凑的小型设备来说，不会因为更换端盖导致原有安装位需要调整。端盖的壁厚做了均匀化处理，在保证结构强度的前提下尽可能做了轻量化设计，不会给电机输出轴带来额外的偏心负载，避免长期运行带来的轴承磨损问题。从实际使用场景来看，这款端盖既可以用在长时间连续运转的工业传动工位，

　　比如传送带驱动、自动化模组的动力端，也可以用在桌面级的小型数控设备上，替换原有封闭端盖后不需要改动设备整体结构，就能有效降低电机运行温升，提升电机在高负载下的扭矩输出稳定性，减少因为过热导致的设备停机维护频率。设计过程中也充分考虑了不同安装方向的适配性，不管电机是水平安装还是垂直安装，端盖的通风结构与走线位都能正常使用，格栅出口的朝向也不会因为安装方向改变导致杂物容易进入内部，在常规的车间环境下不需要额外做防护改造就能直接使用。
