便携手动订书机办公文具三维结构设计

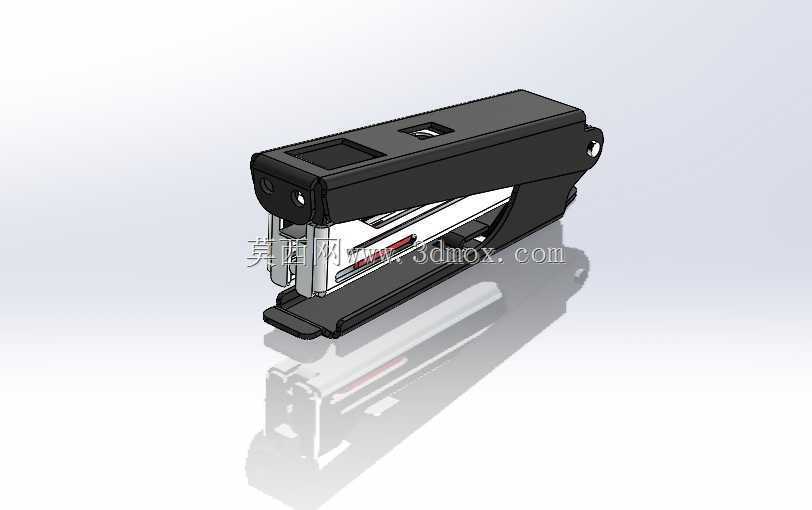

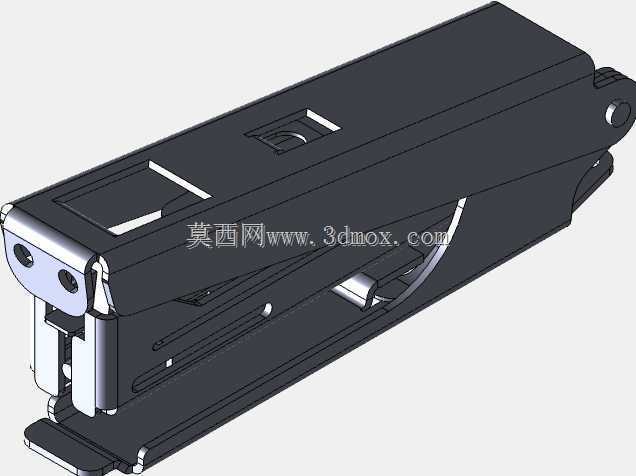

　　日常办公场景里，手动订书机是桌面高频使用的小型装订工具，主要用于零散纸张的成册固定，适配办公文档整理、财务凭证装订、学生作业归集、小型印刷品临时装订等多种场景，相比大型装订设备，它无需外接动力源，单手即可操作，占用桌面空间极小，是办公桌面标配的小型五金工具。这款手动订书机的整体结构采用经典的杠杆省力架构，整体外形为长条形流线型设计，握持区域做了贴合手掌弧度的收窄处理，按压时受力分布均匀，长时间连续装订也不会出现硌手的问题。整机的核心受力部件采用金属冲压成型，包括钉道、压钉片、复位弹簧、转轴连接件，外部包覆的壳体采用工程塑料注塑成型，既控制了整机重量，又能对内部金属结构起到防护作用，避免日常使用中金属部件磕碰生锈，

　　同时塑料外壳的哑光表面处理不易残留指纹，日常清洁打理更方便。从结构设计逻辑来看，这款订书机的钉道采用了可抽拉式结构，更换订书钉时只需按压尾部的解锁卡扣，就能将钉道从机身内抽出，装填标准订书钉后推回即可自动卡合锁定，操作逻辑简单，没有复杂的解锁步骤，即使是首次使用的人也能快速完成钉仓装填。压钉组件的刀口做了淬火硬化处理，长期按压订书钉也不会出现卷边、崩口的问题，压钉片的行程经过精准调校，每次下压都能将订书钉精准推入纸张，配合底座的钉槽成型结构，能让订书钉的两个支脚均匀向内弯折，不会出现钉脚歪斜、钉穿纸张后弯折不到位导致的刮手问题。底座部分做了加宽防滑处理，底部贴有软质防滑胶垫，放置在光滑的办公桌面上按压装订时，整机不会出现滑移错位，

　　装订位置更精准。机身的转轴部位采用了间隙配合的金属销轴连接，转动时没有松旷晃动感，复位弹簧的弹力经过匹配调校，按压时阻力线性上升，不会出现突然的卡顿感，松开后上盖能快速回弹到初始位置，连续装订时的操作节奏更顺畅。从安装边界和尺寸适配来看，这款订书机的装订深度做了限位设计，最大可支持距离纸张边缘25mm的装订位置，能满足常规A4文档的装订边距要求，不会因为装订位置过深导致内容被遮挡，也不会因为装订位置过浅导致纸张容易散页。整机的开合角度控制在35度以内，按压时手部的活动幅度很小，不会碰到桌面周边摆放的其他文具。钉仓内部做了托钉弹簧结构，能始终将订书钉顶送到压钉片的正下方，即使钉仓内只剩最后几枚订书钉，也能正常完成装订，不会出现空打、

　　卡钉的问题。在出钉口位置设计了防卡钉的导向槽，一旦出现订书钉歪斜卡滞的情况，只需将上盖抬起就能直接清理卡滞的钉段，不需要借助额外工具拆解机身，日常维护的门槛很低。这款订书机适配常规的24/6标准订书钉，单仓一次装填可容纳约50枚订书钉，能满足普通办公场景下一天的装订使用需求，不需要频繁装填钉仓。机身尾部还设计了简易的起钉器结构，集成在机身上不需要额外搭配起钉工具，遇到装订错误的情况，直接用尾部的起钉结构就能将订好的书钉撬起拆除，功能集成度更高。从结构强度来看，这款订书机的金属受力部件厚度经过校核，日常使用中按压装订最大20页70g办公用纸时，不会出现结构变形、压钉无力的问题，塑料外壳的壁厚均匀，注塑成型时不易出现缩痕、翘曲的问题，装配时的卡扣定位精度高，组装后上下壳体的拼缝均匀，没有明显的错位缝隙。整体结构没有多余的复杂零件，整机拆解后只有十余个独立部件，生产装配的工序简单，后期如果出现弹簧失效、销轴脱落的问题，更换配件也很方便，符合小型手动工具的易维护设计要求。
