CA6140车床配套机油泵结构设计

　　这款机油泵是为CA6140普通车床润滑系统配套设计的核心供油部件，在机床实际运行场景中，主要承担主轴箱、进给箱内部齿轮副、轴承、滑动导轨面等摩擦副的压力供油任务，将润滑油以稳定压力输送到各润滑点位，避免运动部件干摩擦造成的磨损、抱轴、精度丧失问题，是保障车床长期连续运行、维持加工精度稳定性的关键功能部件。

　　从功能特性来看，该泵采用齿轮式供油结构，内部啮合齿轮副在运转过程中形成密闭容积变化，完成吸油与压油动作，输出油压稳定，流量脉动小，能够适配车床主轴箱不同转速工况下的润滑需求，低转速时也能建立足够油压保证润滑到位，高转速时不会因流量过大造成润滑油溢出或功耗浪费。泵体集成了安装支座、进油口、出油口结构，无需额外加装转接支架即可直接固定在车床箱体预设安装位，进油口可直接插入箱体油池吸油，出油口对接箱体内部润滑油路，装配工序简洁，后期维护拆卸也十分方便。

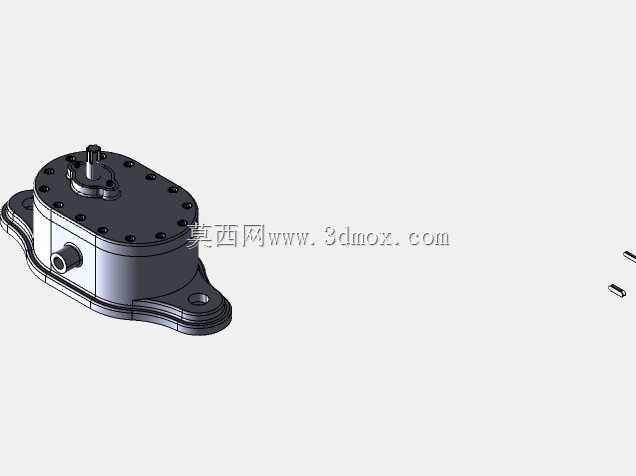

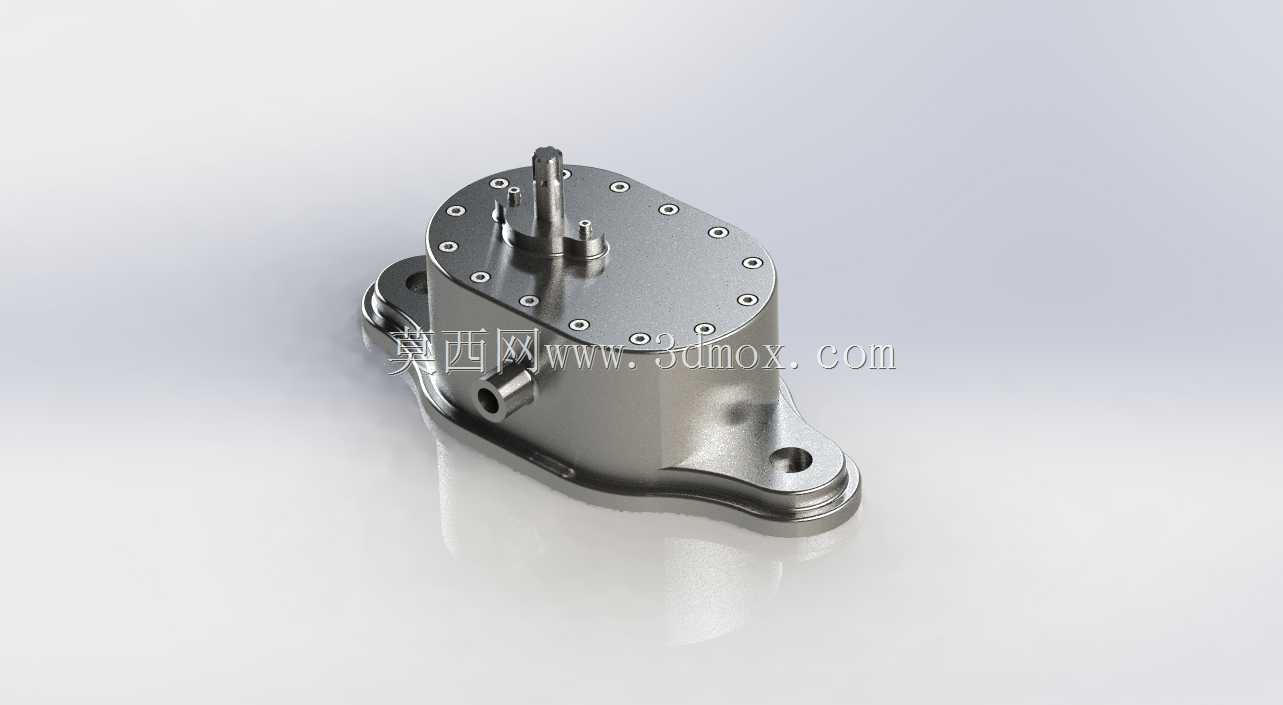

　　设计过程中优先考虑了车床内部的安装边界约束，整体外形采用椭圆型端盖配合流线型泵体结构，在容纳内部齿轮、泵轴、密封组件的前提下，尽可能压缩了横向与纵向占用空间，避免与主轴箱内的传动轴、换挡拨叉、齿轮组件产生运动干涉。两侧的安装耳座开设有通孔，安装孔位的中心距严格匹配CA6140车床箱体的预设安装螺孔位置，装配时无需二次扩孔或调整位置，直接穿入螺栓即可完成固定。泵轴伸出端的轴径、伸出长度与车床原传动齿轮的配合尺寸完全一致，可直接与主轴箱内的驱动齿轮啮合，不需要额外加工转接轴套，适配性极强。

　　壳体部分采用一体化铸造成型后做精密机加工，各结合面的平面度、端面跳动公差控制在0.02mm以内，端盖与泵体结合处采用纸垫密封，泵轴伸出端设置有骨架油封，能够有效防止润滑油泄漏，同时避免外部切削液、金属切屑进入泵体内部造成齿轮磨损或卡滞。端盖上的紧固螺栓采用圆周均匀排布，拧紧后受力均匀，不会出现端盖翘曲导致的内泄问题，保证泵的容积效率维持在较高水平。

　　实际选型替换时，可直接对照原机床机油泵的安装尺寸进行匹配，不需要改动原有车床的油路、传动结构，替换后即可快速恢复润滑系统功能。建模过程中对内部齿轮的模数、齿数、齿宽参数都按照实际供油需求做了匹配，齿轮啮合间隙控制在合理范围，既保证运转灵活无卡滞，又不会因间隙过大造成油压不足，泵腔的容积设计也经过流量校核，能够满足CA6140车床全转速范围下的润滑油量需求，即使在主轴最高转速工况下，也能保证各最远润滑点位有足够的润滑油到达。

　　在结构细节处理上，泵体底部的集油槽设计能够引导油液顺利进入吸油腔，避免吸空现象；进油口位置做了倒角处理，减少油液进入时的阻力；安装耳座的根部做了加强筋过渡，避免螺栓拧紧时出现应力断裂问题；泵轴的材质选用40Cr调质处理，表面做淬火处理提升耐磨性，长期运转不会出现轴颈磨损导致的密封失效问题。整体结构没有冗余设计，所有特征都服务于供油功能与安装适配性，完全贴合普通车床的实际使用工况，能够适应车间多粉尘、温湿度变化大、连续长时间运行的工作环境，故障率低，使用寿命长。
