SCUTTLE移动机器人加高支撑塔架结构

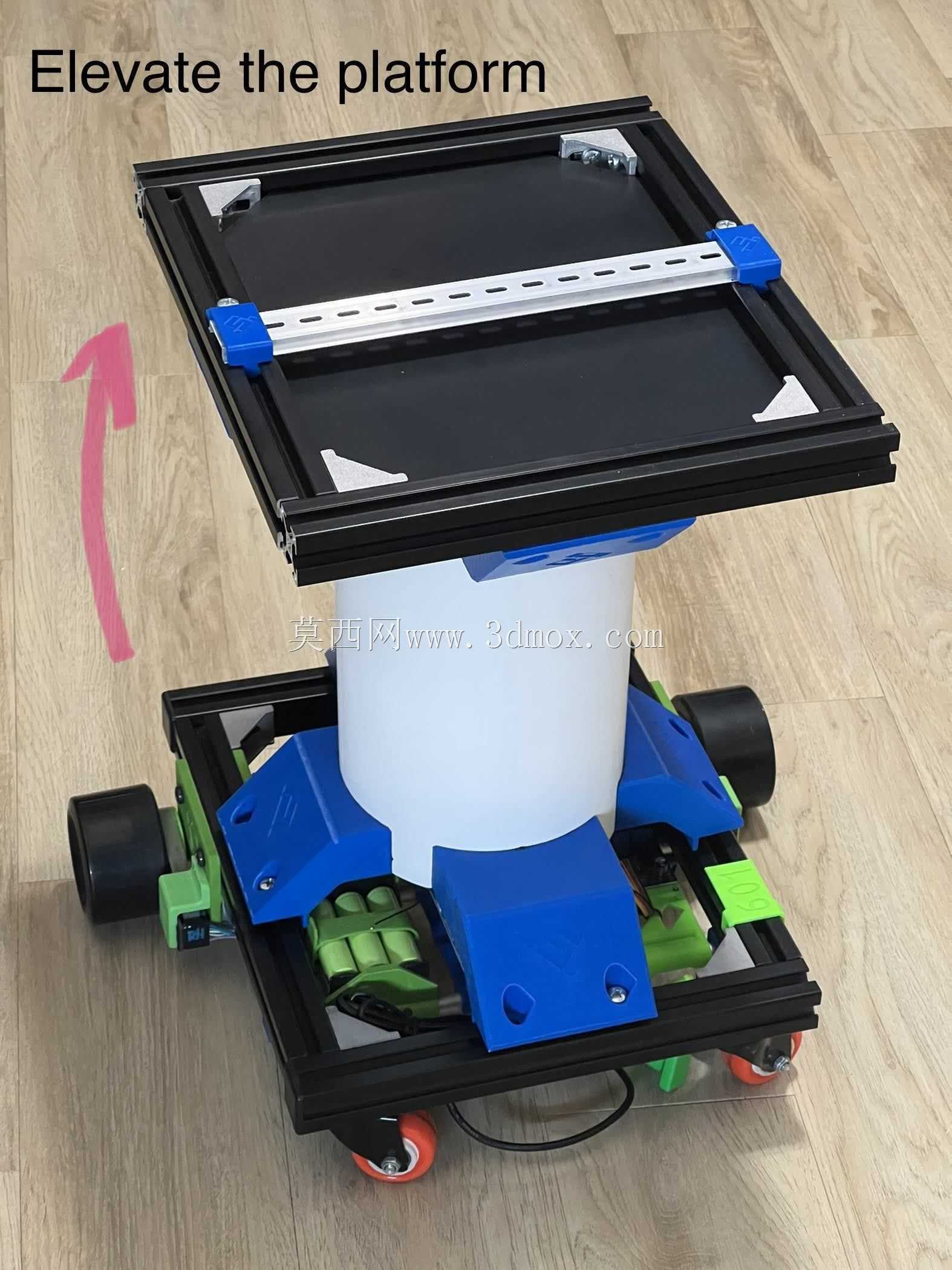

　　在移动机器人研发与改装场景中，底盘上层拓展空间不足是很多开发者会遇到的实际问题，尤其是搭载多类传感器、上层执行机构时，原有底盘的安装平面高度往往无法满足视野、安装间隙、布线排布的多重要求，这款加高支撑塔架就是针对SCUTTLE移动机器人底盘做的专属加高拓展组件。从实际使用场景来看，这类加高结构常被用于室内巡检机器人、教学研发移动平台、小型物流转运机器人的上层拓展，当需要在底盘上方架设激光雷达、视觉摄像头、机械臂执行端或者顶层置物平台时，450mm的加高尺寸可以让上层设备避开底盘周边的结构遮挡，获得更开阔的检测视野，同时预留出足够的下层空间放置电池、驱动板、走线槽等底盘元器件，避免上下层元器件堆叠造成的散热差、维护拆装困难问题。

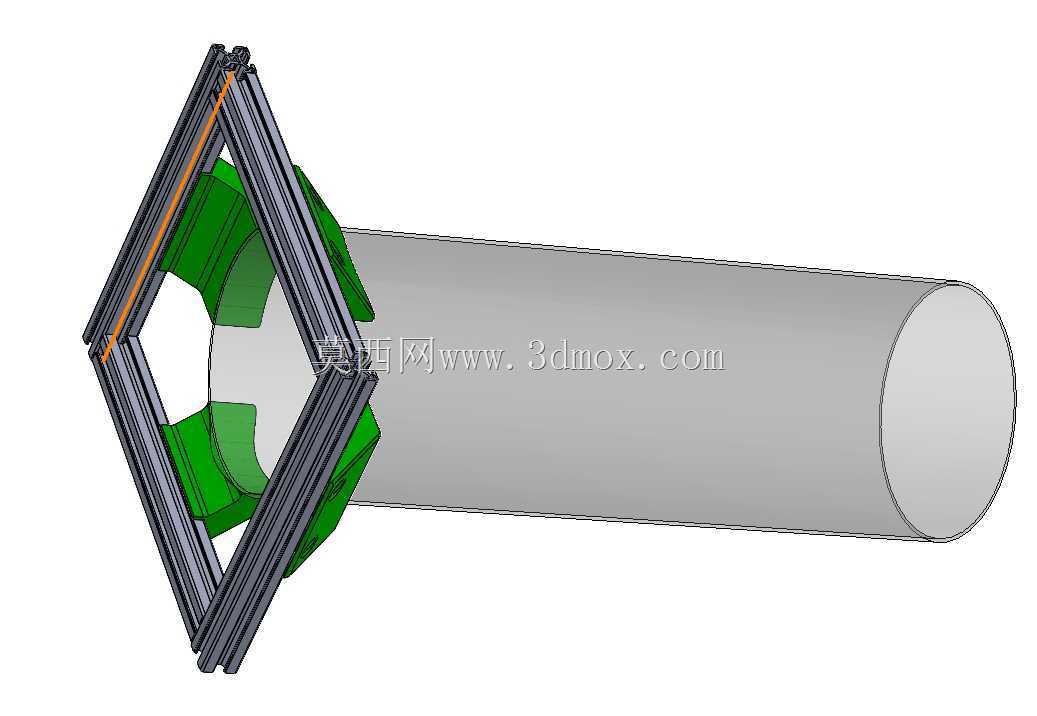

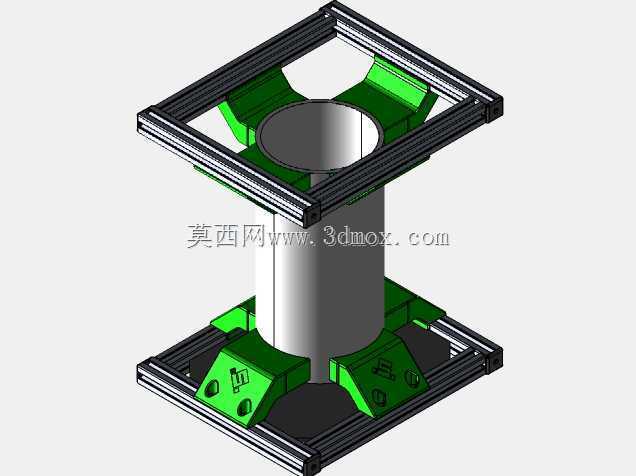

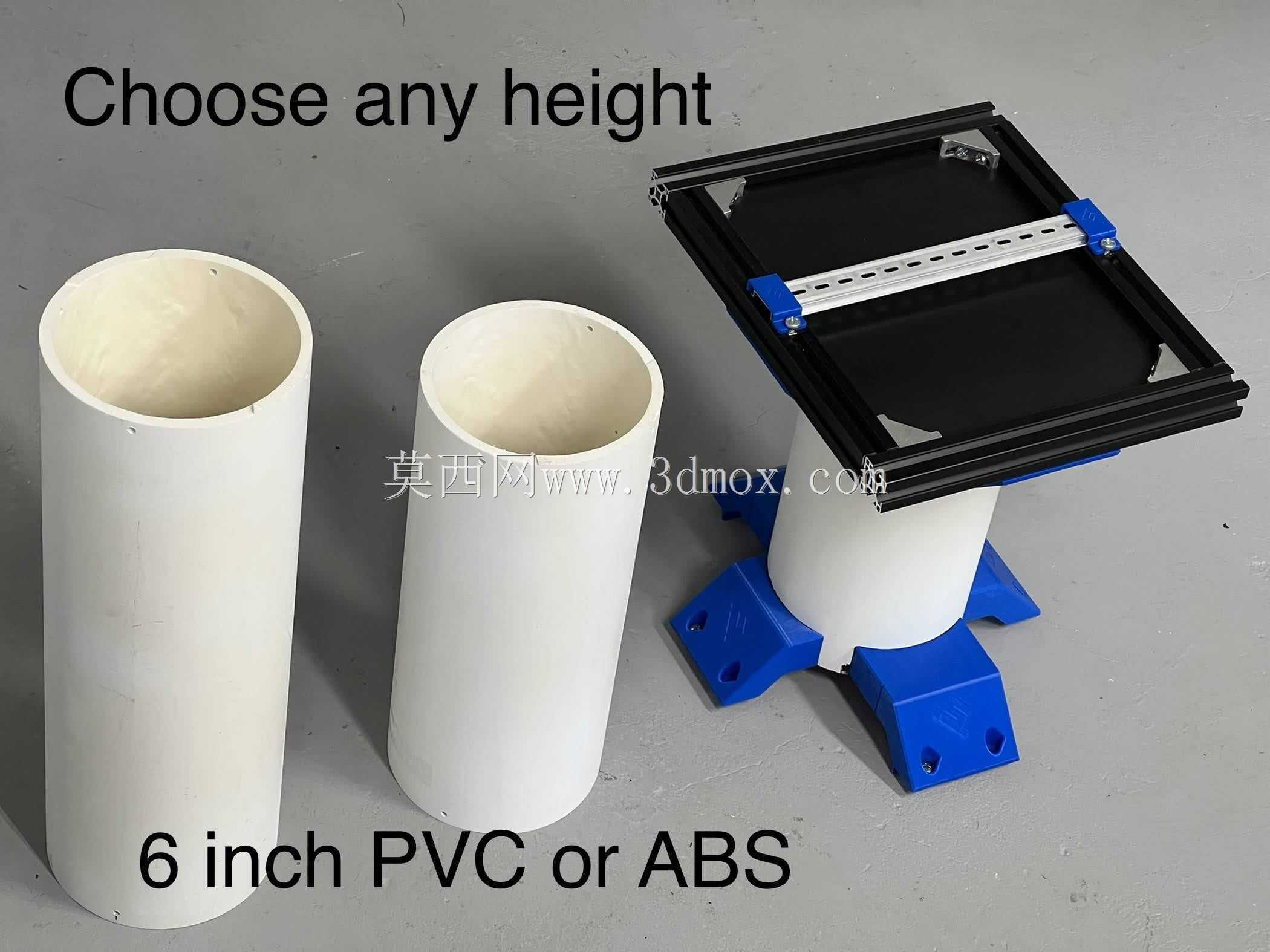

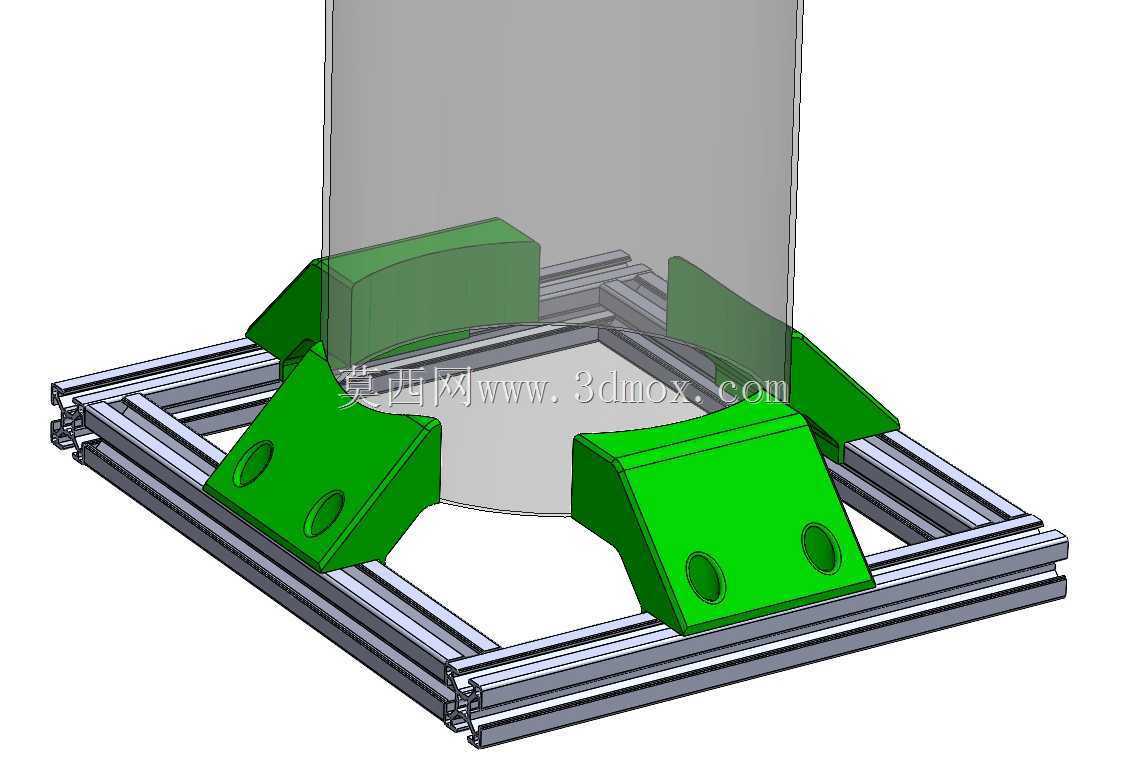

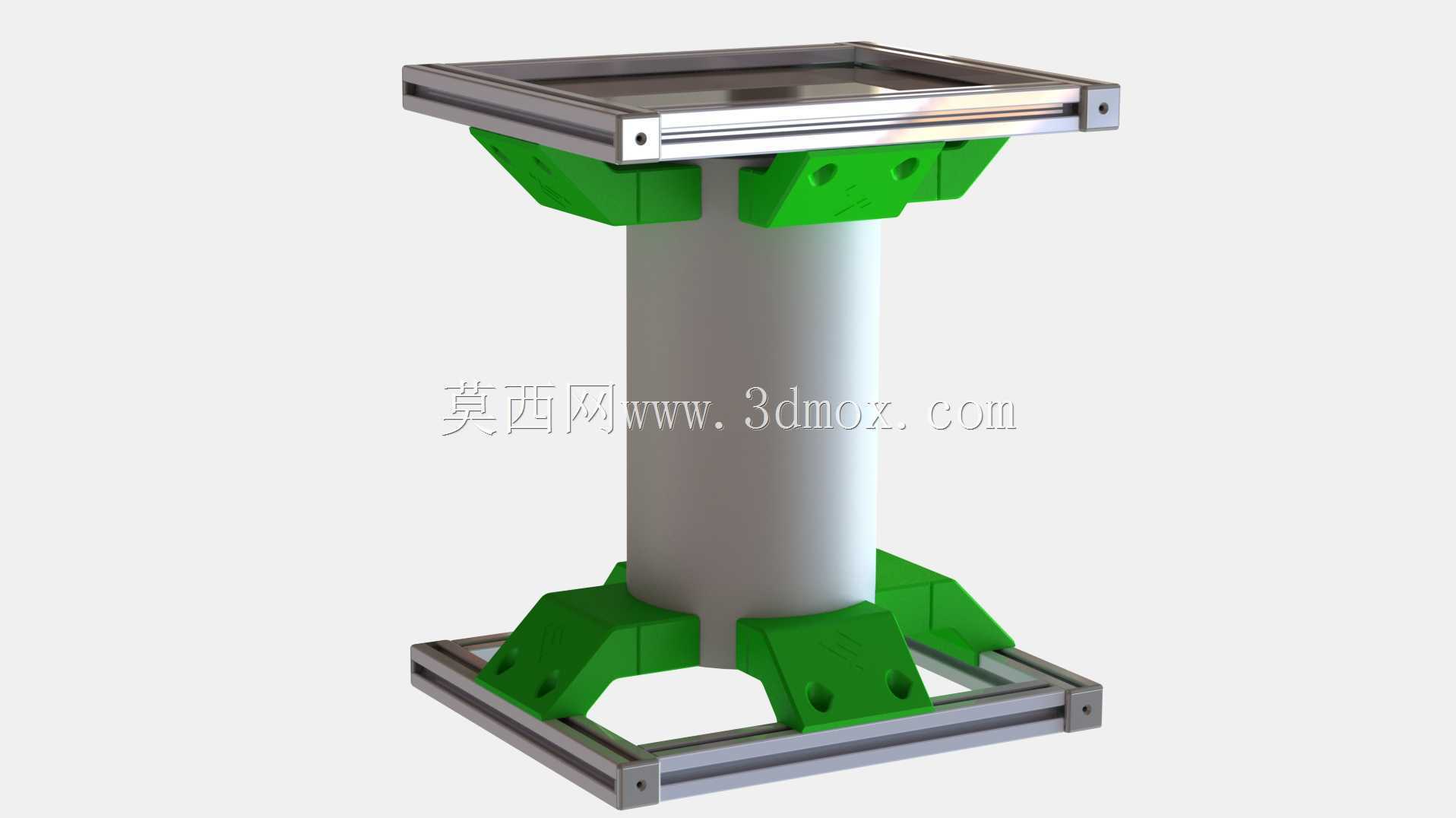

　　设计上这款塔架没有采用一体化的金属切削或者全3D打印结构，而是采用标准成品管材搭配3D打印连接件的组合方案，核心支撑段选用市面通用的6英寸PVC或ABS管材作为主承力柱，这类管材采购成本低、直线度有成熟工业标准做保障，自身的圆柱结构抗扭、抗弯性能完全能满足移动机器人上层10kg以内的静态负载需求，应对移动过程中的加减速冲击、路面颠簸振动也有足够的结构冗余。上下两端的绿色固定支架采用3D打印制作，支架的结构完全匹配标准工业铝型材框架的安装槽位，上下两端的铝型材框架和原有SCUTTLE底盘的型材规格完全一致，不需要额外对底盘做打孔、切削改装，直接通过型材螺母就能完成底部支架和底盘的固定，顶部支架也可以直接兼容原有顶层平台的安装孔位，

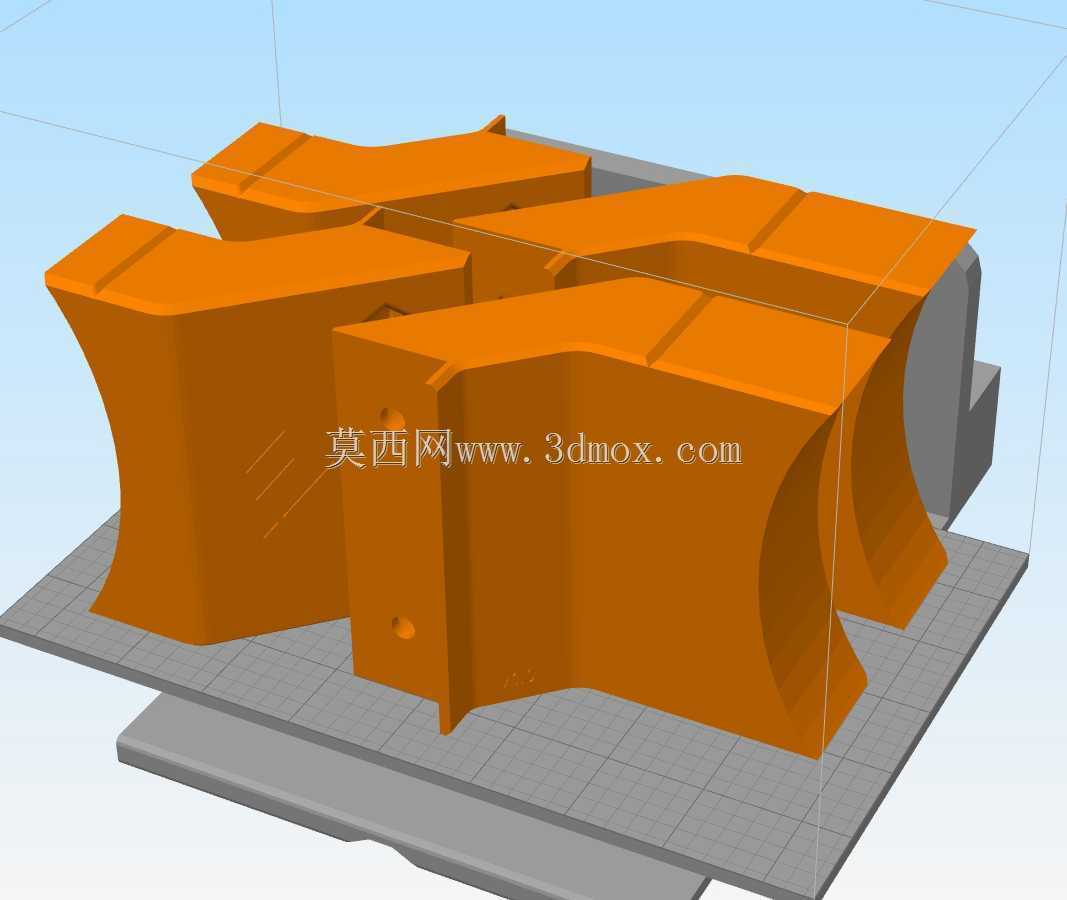

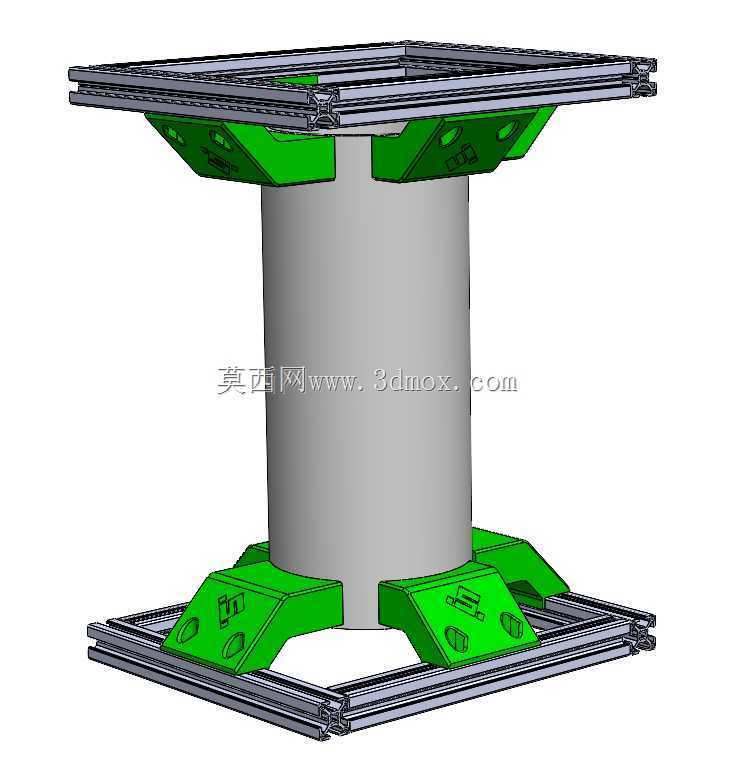

　　降低改装的加工门槛。支架和中心管材的连接采用PVC胶粘接的工艺，设计时特意将支架和管材的配合段做了30%的填充率适配，既保证粘接面有足够的接触面积，不会因为长期振动出现粘接松脱，又不会让3D打印件的填充密度过高造成打印时间过长、材料浪费的问题。从安装边界来看，整个塔架安装完成后总加高高度为450mm，底部安装框架的尺寸和SCUTTLE底盘的上层安装型材尺寸完全匹配，不会超出底盘的整体外轮廓，避免机器人在过窄通道、转弯时出现支架剐蹭周边障碍物的问题；顶部的安装框架和底部框架尺寸保持一致，上层拓展件的安装孔位可以完全复用原有顶层平台的安装点位，之前已经在原有平台上调试好位置的传感器、执行机构不需要重新做孔位适配，直接转移安装即可。

　　结构细节上，四个角的连接支架都做了三角形加强筋结构，在不增加过多打印材料用量的前提下，提升支架和型材、支架和中心管连接位置的结构强度，避免机器人急停时上层负载的惯性力造成支架根部断裂；支架上还预留了对应的走线缺口，上下层的连接线材可以顺着中心管内部或者支架侧边的缺口排布，不会出现线材外露被勾挂的问题。实际组装过程中，不需要复杂的机加工设备，只要一台普通的FDM3D打印机就能完成四个支架的制作，配套的管材可以直接从常规五金渠道采购定长切割好的成品，粘接固化只需要等待常规PVC胶的固化周期就能完成整体装配，不管是教学场景下的学生改装，还是研发团队快速做原型验证，都能在极短的时间内完成塔架的制作装配，不需要等待外协加工的周期，也不需要高额的加工成本。在负载适配方面，这套结构经过实际验证，在顶部搭载5kg以内的设备时，移动过程中不会出现明显的晃动，完全能满足常规移动机器人上层传感器、小型执行机构的安装需求，如果需要搭载更重的负载，只需要将3D打印支架的填充率提升，或者更换为壁厚更厚的同尺寸管材，不需要改动整体的安装接口尺寸，拓展适配性很强。
