铝型材框架式桌面级3D打印设备机架结构

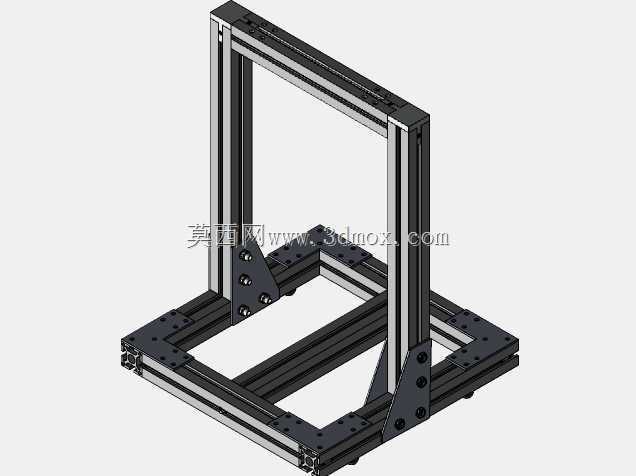

　　这套铝型材搭建的框架结构，是桌面级熔融沉积型3D打印设备的核心承载基体，目前在个人创客工坊、小型产品打样工作室、职业院校3D打印实训工位中应用十分广泛，区别于钣金焊接机架的一体式结构，这种型材拼接的机架在小批量设备试制阶段，能大幅缩短生产准备周期，不需要开模制作专用钣金模具，也不需要安排焊接工序做焊后时效去应力处理，所有连接点位都可以通过标准角件、T型螺栓完成装配，后期如果需要调整设备成型幅面，只需要更换对应长度的铝型材就能完成机架改型，适配不同尺寸的打印需求。从结构设计逻辑来看，这套机架采用了底部矩形承载框加后侧双立柱龙门的布局，底部框架由四根标准欧标铝型材拼接而成，型材槽内预置的T型螺母可以灵活安装打印平台的直线导轨、调平组件、

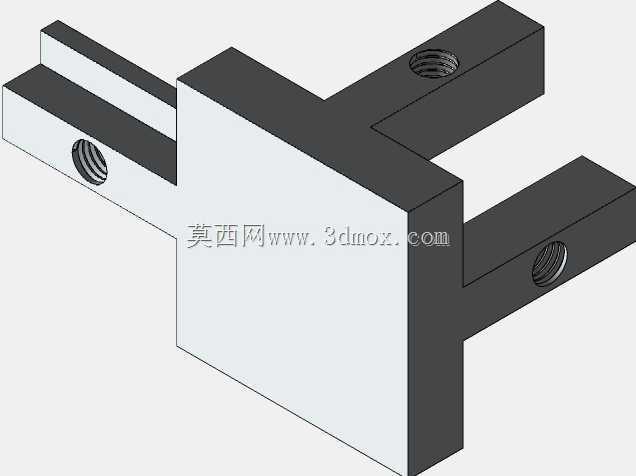

　　传动同步带轮，不需要在型材上额外做钻孔攻丝工序，所有安装点位都可以沿着型材槽的长度方向调整位置，给后续运动组件的安装调试留出了足够的余量。后侧的两根垂直立柱通过加厚三角角件和底部框架做刚性连接，角件上的连接螺栓采用对称排布的方式，能抵消X轴运动组件高速移动时产生的倾覆力矩，避免立柱长期受力后出现倾斜偏移，影响打印头的运动精度。在实际使用场景中，这种机架结构的设备主要用来打印PLA、ABS、PETG等常见的热塑性耗材，用来制作产品手板、工装夹具的非标零件、教学演示模型等，机架的整体安装边界控制在桌面设备的常规尺寸范围内，不需要占用过大的车间场地，普通的工作台面就能完成放置安装，底部框架的型材槽位还可以预留出电控板、电源模块、

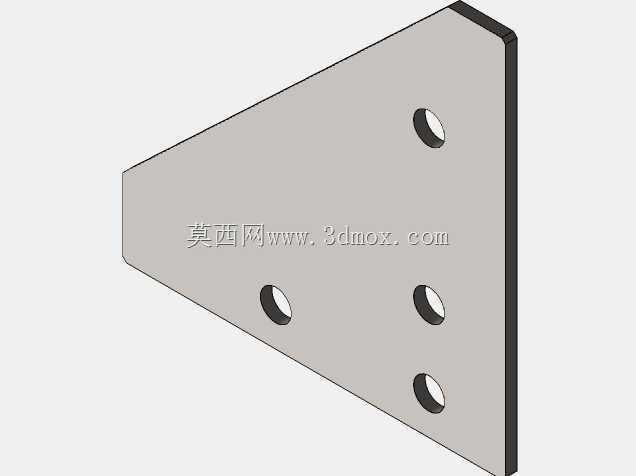

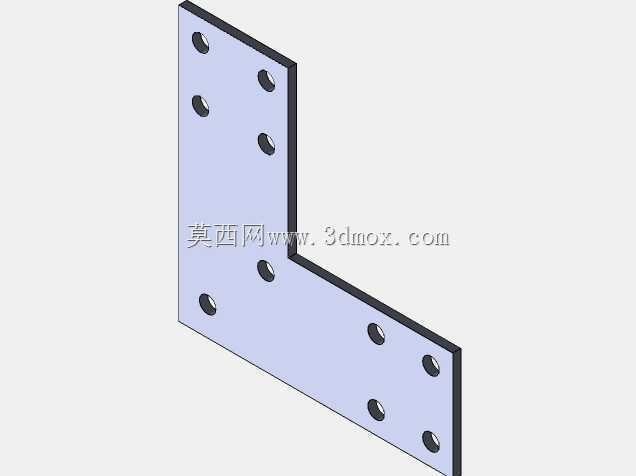

　　耗材架的安装位置，所有走线都可以隐藏在铝型材的槽内，通过盖板封边后设备外观更整洁，也能避免运动过程中剐蹭导线造成安全隐患。设计过程中，型材的选型经过了刚性校核，选用的是槽宽8mm的标准欧标铝型材，型材壁厚满足运动负载下的形变要求，当打印头以常规打印速度在X、Z轴方向移动时，机架的形变量控制在0.1mm以内，不会因为机架震颤导致打印件出现层纹错位的问题。连接角件的厚度也做了针对性加强，相比普通轻型机架使用的薄角件，这套结构的角件在立柱和底框的连接位置增加了接触面积，螺栓锁紧后能形成稳定的三角形受力结构，即使设备长期连续运行数百小时，连接点位也不会出现松动移位。机架的底部预留了脚轮或者调平地脚的安装孔位，

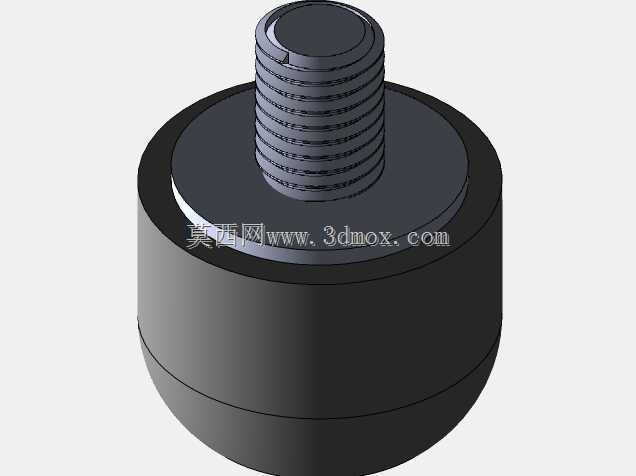

　　用户可以根据使用场景选择安装配件，如果需要经常移动设备就安装万向脚轮，如果需要固定工位保证打印精度就安装橡胶调平地脚，调整四个地脚的高度就能让机架整体保持水平，避免打印平台倾斜导致的打印件翘边、首层附着不良等问题。另外，框架的上横梁位置预留了Z轴传动丝杆、直线光轴的安装基准面，安装时只需要通过百分表校正光轴和立柱的平行度，就能保证Z轴上下运动的顺畅度，不会出现卡顿或者丢步的情况。这种型材拼接的结构还有一个很明显的优势，就是运输过程中可以全部拆成散件打包，到使用现场再完成组装，相比焊接成型的一体式机架，能大幅降低运输成本，也避免运输过程中焊接机架受碰撞变形后无法校正的问题，对于小批量设备生产或者个人DIY组装来说，这种结构的容错率更高，组装过程中如果出现某根型材的尺寸误差，只需要单独更换对应型材即可，不需要报废整个机架。在日常维护方面，这种铝型材机架的保养成本极低，只需要定期检查连接螺栓的锁紧力矩，不需要做防锈喷漆处理，铝型材表面的阳极氧化层本身就有很好的耐磨抗腐蚀性能，长期使用也不会出现表面锈蚀掉漆的问题，框架的槽位还可以根据后期的功能拓展需求，加装耗材断料检测模块、自动调平传感器、打印腔室保温罩等附加组件，不需要对原有机架做破坏性改装，拓展性远优于一体式焊接钣金机架。
