光固化3D打印机FEP膜适配树脂桶固定框

　　桌面级光固化3D打印作业中，树脂槽的密封与FEP离型膜的张紧度直接决定打印成品的首层粘附效果、层间剥离稳定性以及离型膜的实际使用寿命，这款适配特定型号光固化设备的树脂桶底框，正是针对原厂一次性塑料框架易变形、张紧力不均、重复拆装后密封失效等实际痛点开发的替代结构件。从实际使用场景来看，光固化设备每次更换离型膜、清理槽内残留固化树脂时，都需要拆装底框结构，原厂采用的注塑塑料框在多次螺丝锁紧、树脂长期浸泡、紫外光老化的共同作用下，很容易出现锁紧位滑牙、框体翘曲的问题，翘曲后的框架无法让FEP膜保持均匀的平面张力，打印过程中会出现离型膜局部松弛粘模、树脂沿框边渗漏污染设备成型仓的问题，严重时甚至会导致整块打印平台带起离型膜，

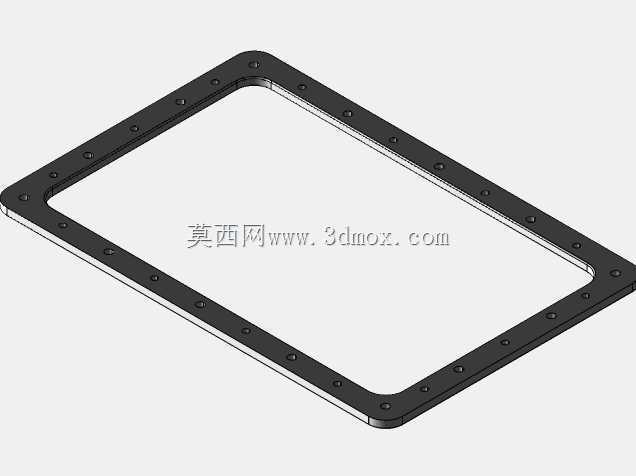

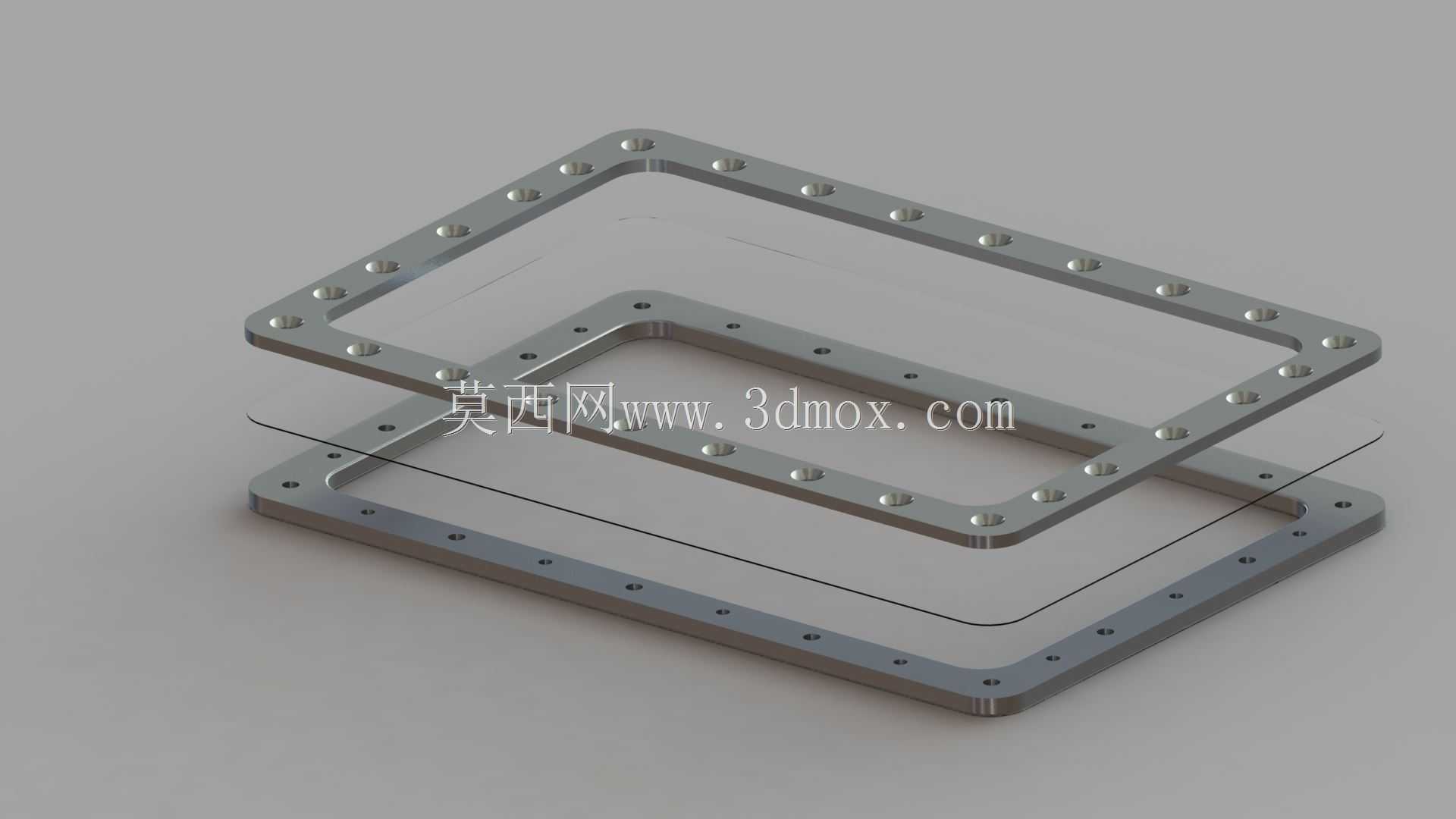

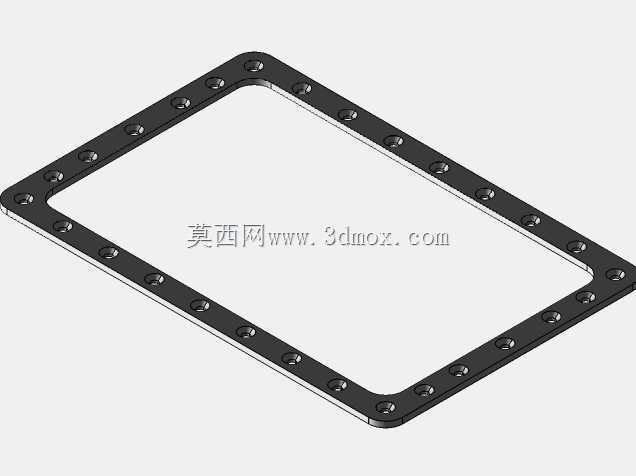

　　造成整批打印件报废、设备屏幕被固化树脂刮伤的损失。这款金属材质的底框在设计时，首先锁定了适配设备的树脂桶安装边界，所有外轮廓尺寸、螺丝孔位的中心距、沉孔深度完全匹配原厂树脂桶的安装基准，不需要对原有树脂槽做任何二次加工就能直接替换安装，框体的内边缘做了小尺寸的圆角过渡，避免尖锐棱边在张紧FEP膜时割破薄膜，同时减少离型过程中框边对薄膜的应力集中，延长薄膜的反复使用次数。结构设计上采用上下双层框对夹的固定方式，区别于原厂塑料框的单层压合结构，上下框的贴合面做了高精度的平面度控制，夹紧FEP膜时可以让薄膜整个受力面的张力保持一致，不会出现局部过紧导致膜面提前开裂、局部过松导致离型失败的问题；框体上的所有锁紧孔位都做了沉头设计，

　　螺丝锁紧后头部完全沉入框体内部，不会突出表面刮蹭成型仓内的其他结构，也不会在拆装时残留固化的树脂碎屑影响锁紧精度。从加工适配性来看，框体的结构同时适配数控铣削与3D打印两种加工方式，选择5mm厚度铝板做数控加工时，框体的整体刚性远高于原厂塑料件，长期使用不会出现蠕变变形，螺丝锁紧位可以反复拆装几十次不会出现滑牙问题，日常清理树脂时可以直接用异丙醇浸泡擦拭，不会像塑料件一样出现被溶剂腐蚀发脆的问题；如果采用3D打印方式制作，框体的壁厚、加强筋位置都做了针对性优化，不需要额外添加大量支撑就能打印出满足使用强度的结构，打印完成后简单去除支撑就能直接投入使用，适合有自制配件需求的用户快速加工。实际安装时，

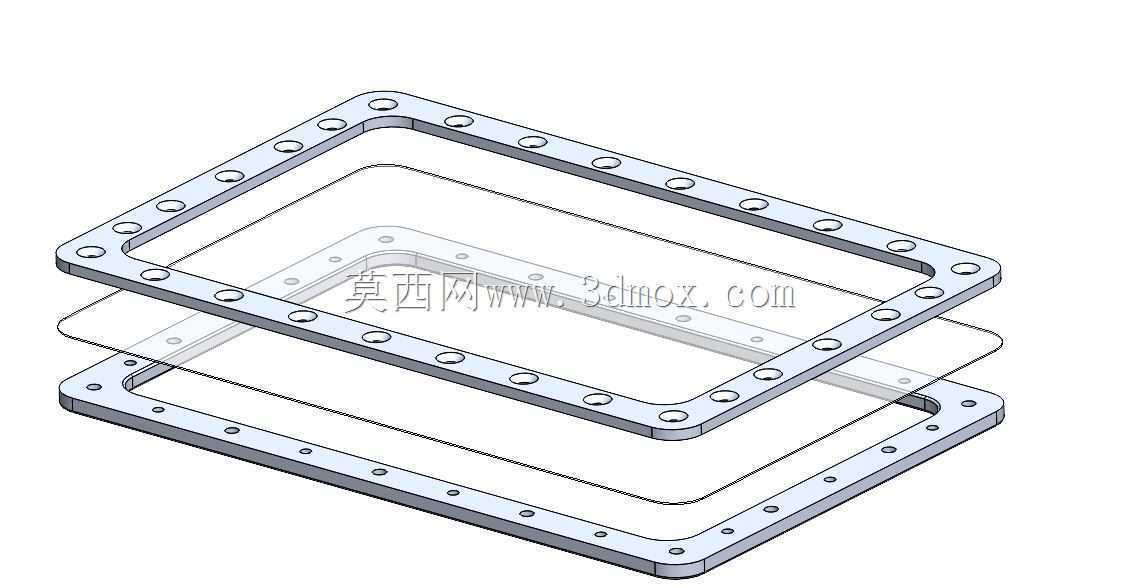

　　只需要将FEP膜平铺在下层框的贴合面上，对齐上下框的孔位后逐步对角锁紧螺丝，就能让FEP膜保持均匀的张紧状态，张紧后的膜面在整个打印幅面内的挠度偏差控制在极小范围内，离型过程中膜面的回弹一致性更好，能有效降低打印大尺寸实心件时的离型拉力，减少打印件翘边、层错的概率。框体的厚度设计也充分考虑了原有树脂槽的容腔深度，安装后不会占用树脂槽的有效容胶空间，不会影响原有最大打印幅面下的树脂容量，日常加注树脂、清理槽内残留的操作和原厂框架完全一致，不需要改变原有的操作习惯。针对光固化作业中树脂容易渗漏到框体缝隙的问题，上下框的贴合面没有做复杂的凹槽结构，平整的贴合面在夹紧FEP膜后本身就能形成可靠的密封，即使有少量树脂渗入缝隙，固化后也可以很方便地拆解清理，不会像带密封槽的结构一样残留固化树脂导致下次安装时密封失效。
