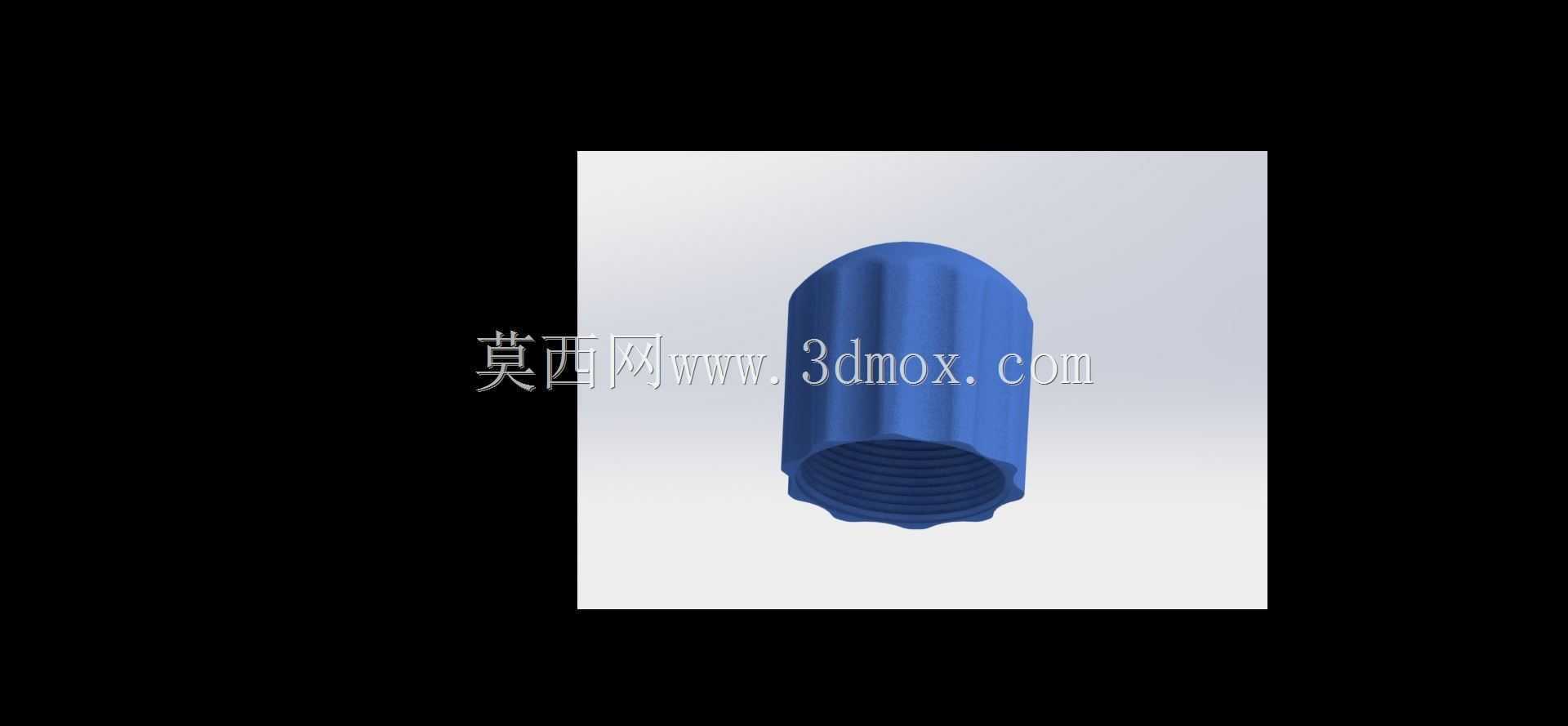

带防滑竖纹内螺纹塑料密封瓶盖结构

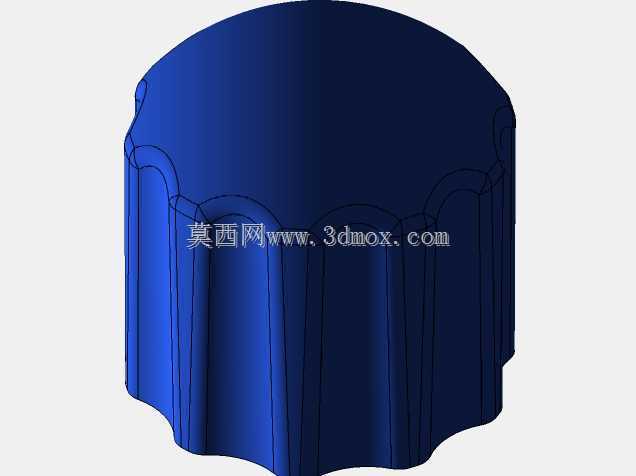

　　日常接触的瓶装饮品、日化试剂、工业储液容器的密封端，这类带内螺纹的塑料瓶盖是应用频次极高的密封部件，很多刚接触结构设计的从业者容易把这类零件做的过于理想化，忽略实际生产和使用中的细节偏差。做这个结构的时候最先要敲定的是和瓶口配合的螺纹参数，普通PET瓶口的螺纹不是标准公制螺纹，牙型是专门适配快速旋合的圆弧牙，螺距通常根据瓶口公称直径匹配，常见的28mm口径瓶口螺距在3mm左右，螺纹的旋合圈数控制在2.5到3圈就足够满足密封要求，圈数太多会导致旋合行程过长，用户拧开的时候需要多转好几圈，使用体验差，圈数太少则会出现密封压力不足，倾斜或者倒置的时候出现漏液的问题。瓶盖外侧的竖纹防滑结构不是随便画几条凸起就行，竖纹的凸起高度控制在0.

　　4-0.6mm，纹路边角做R0.2的圆角，太尖锐的话注塑的时候填充困难，而且用户徒手拧盖的时候会硌手，竖纹的间距在2mm左右，均匀分布在整个瓶盖外圆周，要注意和瓶盖脱模方向保持一致，不能做倒扣结构，不然注塑脱模的时候会拉伤防滑纹的表面，影响外观和防滑手感。瓶盖内部的密封结构是核心，很多新手会直接靠螺纹端面压合密封，实际量产中这种结构的密封合格率很低，通常会在瓶盖内顶位置做一圈环形的密封塞，密封塞的外径比瓶口内径大0.2-0.3mm，形成过盈配合，当瓶盖旋紧到额定扭矩的时候，密封塞完全嵌入瓶口内壁，靠塑料的弹性变形填充配合间隙，哪怕瓶口端面有轻微的注塑飞边或者不平整，也能保证密封性能不会失效。瓶盖顶部的边缘做了R1.5的圆角过渡，

　　一方面是避免锐边划伤使用者，另一方面注塑的时候可以减少应力集中，避免冷却过程中顶部出现缩痕，毕竟这类瓶盖通常用PP或者PE材料注塑，壁厚如果不均匀的话，冷却收缩的时候很容易在表面出现凹痕，影响外观。整个瓶盖的壁厚控制在1.2-1.5mm，壁厚均匀性偏差不超过0.3mm，太厚的位置会出现冷却周期变长，生产效率降低，还容易出现气泡、缩孔等注塑缺陷，太薄的话则会导致零件刚度不足，旋紧的时候容易出现滑牙或者瓶盖开裂的问题。设计的时候还要考虑自动化灌装线的适配性，瓶盖的外圆尺寸公差要控制在±0.1mm以内，保证理盖机能够顺利排序送料，不会出现卡盖的问题，瓶盖的总高度要和旋盖头的夹持行程匹配，通常总高度比瓶口旋合后的外露高度高3-4mm，

　　给旋盖头留出足够的夹持位置。另外还要考虑不同使用场景的适配，如果是装碳酸饮品的瓶盖，还要在内顶预留密封垫片的安装槽，垫片通常用铝箔或者弹性硅胶片，进一步提升承压密封能力，避免饮品内的二氧化碳溢出；如果是装日化清洁用品的瓶盖，还要考虑耐化学腐蚀的性能，材料选型的时候要匹配内容物的酸碱度，避免长期接触出现塑料开裂、溶胀的问题。做三维建模的时候，螺纹部分不要用装饰螺纹线糊弄，要把真实的牙型画出来，还要做螺纹起始端的收尾引导，也就是螺纹头做1/4圈的渐入结构，方便用户对准瓶口旋合，不会出现错牙、滑牙的情况。防滑竖纹的阵列要注意圆周方向的均匀性，不要出现某一条竖纹和分型面重合的情况，不然分型面的飞边会留在防滑纹上，后续去飞边的工序会增加生产成本。瓶盖底部的开口边缘做R0.5的圆角，一方面是脱模的时候减少和模具的摩擦，另一方面用户拿取的时候不会被锐边割手，哪怕是批量运输过程中瓶盖之间互相摩擦，也不会出现边缘掉屑的问题。很多人做这类零件的时候容易忽略扭矩的匹配，正常成年人徒手拧瓶盖的扭矩大概在1.2-1.8N·m，设计的时候要保证在这个扭矩范围内，瓶盖能够顺利旋紧达到密封要求，同时不会出现螺纹滑牙、瓶盖变形的问题，这就需要在建模完成后做简单的受力仿真，验证螺纹牙的剪切强度和瓶盖侧壁的刚度，尤其是低温环境下，PP材料的韧性会下降，要适当调整壁厚或者螺纹牙的厚度，避免低温下拧盖出现开裂。
