直列四缸发动机活塞曲柄连杆组件结构

项目分类:通用机械零部件 发布时间:2025-02-16 ID:932276
  • 直列四缸发动机活塞曲柄连杆组件结构
  • 直列四缸发动机活塞曲柄连杆组件结构
  • 直列四缸发动机活塞曲柄连杆组件结构
  • 直列四缸发动机活塞曲柄连杆组件结构
  • 直列四缸发动机活塞曲柄连杆组件结构
  • 直列四缸发动机活塞曲柄连杆组件结构
  • 直列四缸发动机活塞曲柄连杆组件结构
  • 直列四缸发动机活塞曲柄连杆组件结构
  • 直列四缸发动机活塞曲柄连杆组件结构

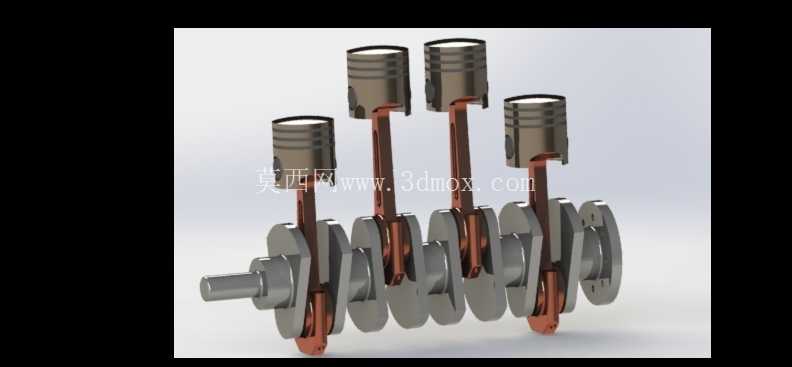

  这套曲柄连杆组件是直列四缸往复式内燃机的核心运动转换单元,整套结构包含活塞、连杆、连杆盖、活塞销、活塞环、曲轴六个核心组成部分,承担着将燃烧室内燃气爆发产生的直线往复作用力转化为曲轴旋转扭矩的核心功能,是动力输出路径上最关键的机械结构。从实际应用场景来看,这类四缸曲柄连杆结构广泛搭载于小排量乘用车、轻型载货车辆、小型工程机械以及固定式内燃发电机组上,是目前量产应用范围最广的内燃机动力结构形式,其运行稳定性、结构强度直接决定了动力单元的整机可靠性与输出效率。

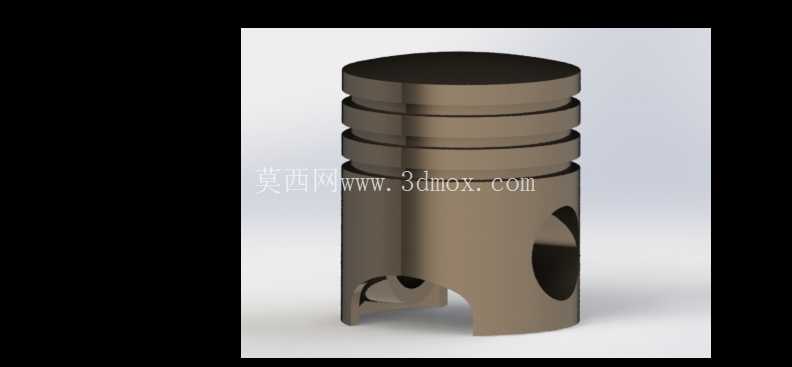

  从结构设计逻辑来看,整套组件的匹配精度直接影响内燃机的运行平顺性与机械损耗。活塞部分采用典型的筒式承压结构,顶部为燃烧室配合面,裙部设置有三道环槽,分别对应两道气环与一道油环的安装位:气环承担燃烧室内高压燃气的密封作用,避免爆发压力下的燃气窜入曲轴箱造成功率损耗,油环则负责刮除气缸壁面多余的润滑油,避免机油窜入燃烧室参与燃烧造成积碳与机油过量消耗。活塞销采用全浮式安装设计,既可以在活塞销座孔内转动,也可以在连杆小头衬套内转动,能够均匀分摊工作过程中的接触磨损,延长组件整体使用寿命,销座两端设置有卡环安装槽,用于限制活塞销的轴向窜动,避免销端刮蹭气缸壁造成缸壁拉伤。

  连杆部分采用工字形截面的锻钢结构,这种截面形式能够在尽可能降低连杆自身往复运动质量的前提下,保证足够的抗弯、抗扭强度,适配高转速工况下的交变载荷冲击。连杆大头采用剖分式设计,通过连杆盖与两个高强度连杆螺栓实现紧固,剖分面为平切口结构,加工精度要求极高,需要保证连杆盖与杆身的定位精度,避免装配错位造成曲轴轴颈的偏磨。连杆大头内孔安装有轴瓦,轴瓦表面的减磨合金层能够降低曲轴连杆轴颈的转动摩擦阻力,同时缓冲工作过程中的冲击载荷。

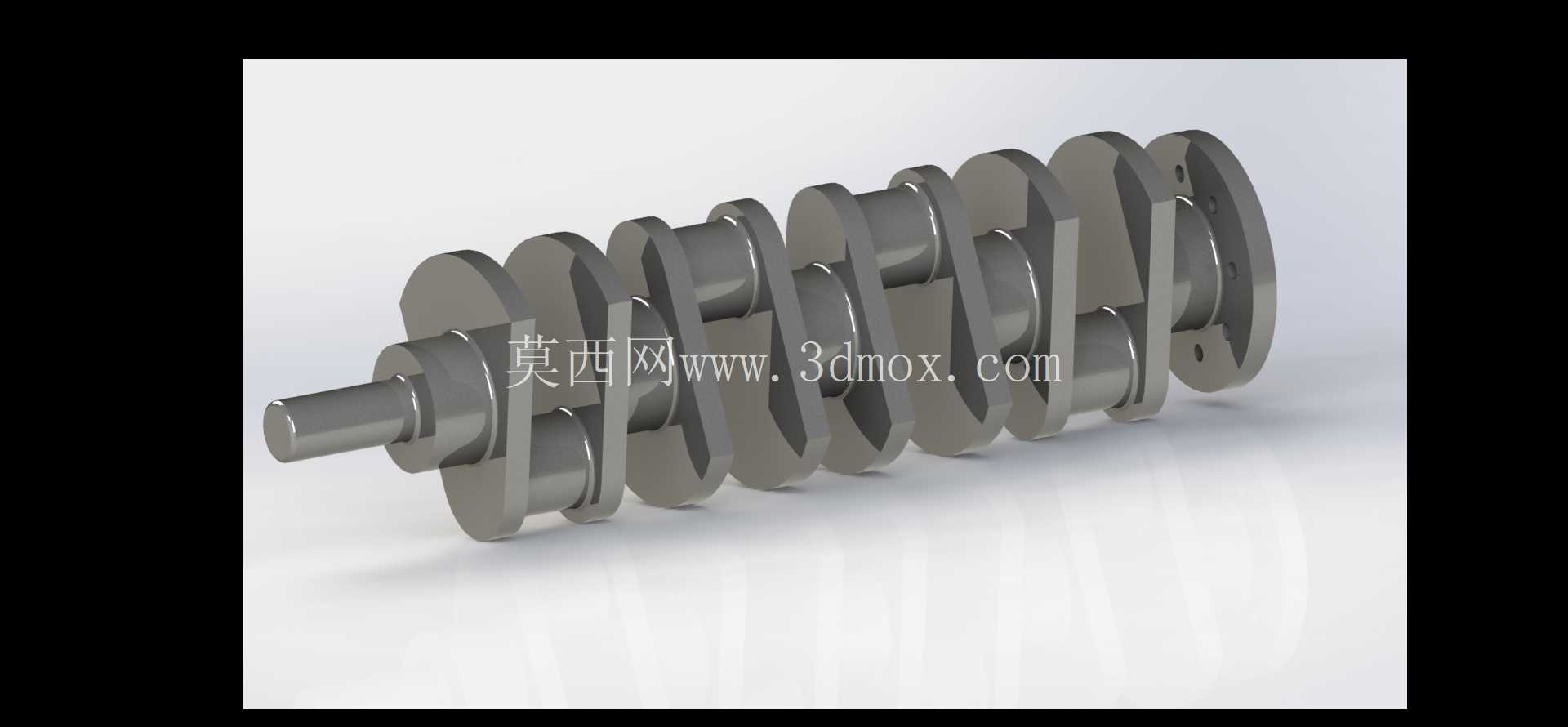

  曲轴部分采用整体式锻造结构,设置有四个连杆轴颈与五个主轴颈,属于全支撑曲轴结构,每个连杆轴颈两侧都设置有主轴颈承载,这种结构的曲轴抗弯强度更高,运行过程中的轴颈变形量更小,能够适配更高的爆发压力与转速区间。曲轴的曲柄臂上设置有平衡重结构,平衡重的形状与质量经过精确匹配,用于抵消活塞连杆组往复运动产生的一阶、二阶惯性力,降低整机运行过程中的振动与噪声。曲轴前端设置有正时齿轮、皮带轮的安装轴颈与键槽,后端设置有飞轮安装法兰与油封轴颈,各轴颈表面都经过高精度磨削与表面强化处理,保证表面粗糙度与硬度满足长期高速运转的耐磨要求。

  从安装边界与尺寸匹配逻辑来看,整套组件的装配需要严格遵循分组选配原则:活塞与气缸壁的配合间隙需要根据不同材质的热膨胀系数控制在合理区间,间隙过大会造成敲缸与密封不良,间隙过小则会在热机状态下出现活塞拉缸故障;活塞销与销座、连杆小头的配合间隙需要兼顾冷启动与热机状态的工作需求,避免出现异响与过度磨损;连杆轴颈与轴瓦、主轴颈与主轴瓦的配合间隙需要严格控制在公差范围内,保证润滑油膜的稳定形成,同时轴瓦的凸出高度需要符合设计要求,保证装配后轴瓦与座孔的过盈配合量,避免工作过程中轴瓦转动造成油路堵塞与轴颈烧蚀。

  在实际的结构设计与建模过程中,需要重点关注各运动部件的运动干涉检查:活塞运行到上止点时,活塞顶部与气缸盖燃烧室的距离需要满足压缩比设计要求,同时要避免气门开启过程中与活塞顶部发生碰撞;连杆在随曲轴转动的过程中,杆身与气缸壁、曲轴平衡重之间需要预留足够的安全间隙,避免运动过程中出现剐蹭;曲轴的轴向窜动量需要通过止推片进行限制,保证曲轴的轴向定位精度,避免窜动量过大造成曲柄连杆机构与周边附件的碰撞损坏。整套结构的运动仿真需要覆盖全行程的运动轨迹,验证各部件的运动极限位置是否存在干涉,同时校核各受力部件的强度是否满足最大爆发压力工况下的载荷要求,避免出现连杆断裂、曲轴弯曲等致命失效问题。
