双铰耳安装固定支撑座结构设计

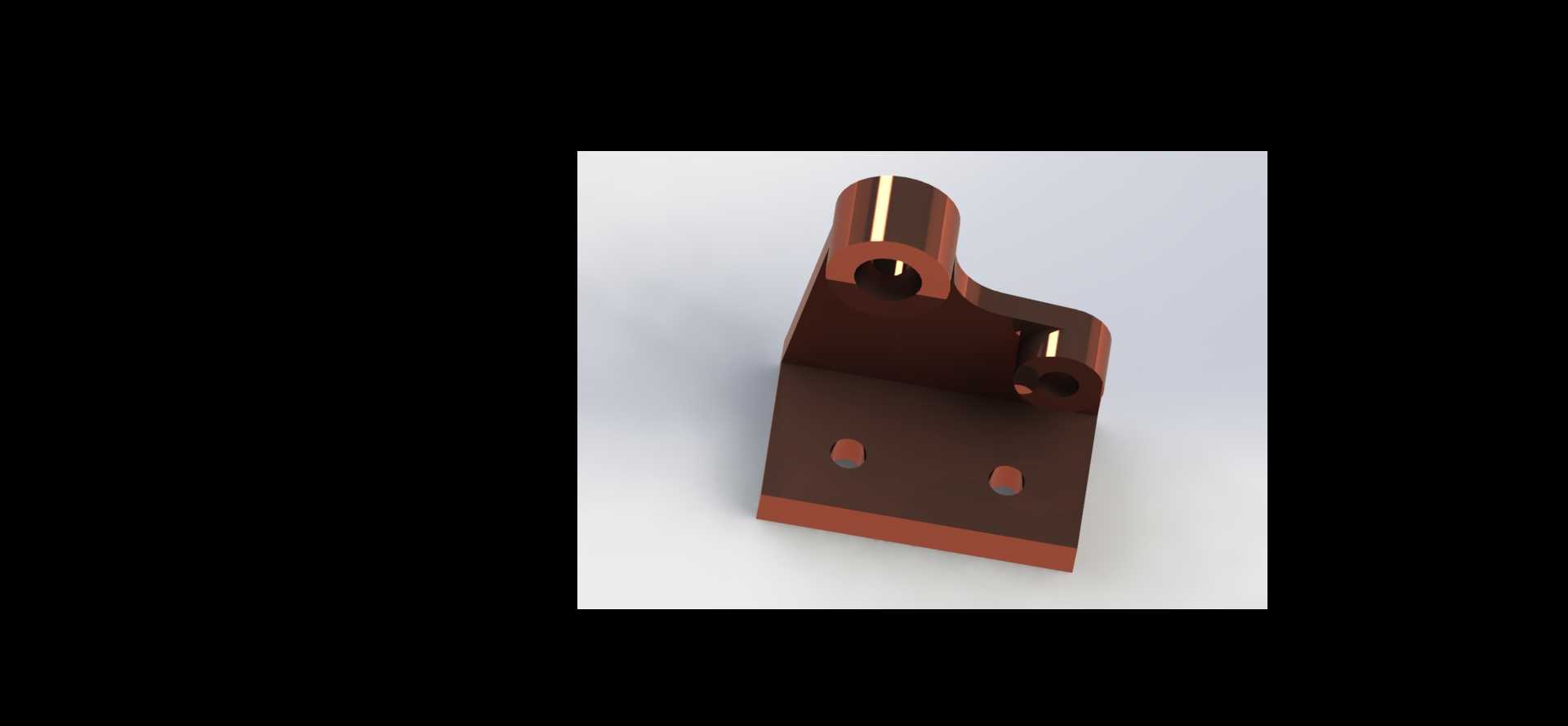

　　这类带双铰耳的安装固定支撑座，在小型自动化产线的工位定位模块、通讯设备内部组件的铰接限位结构、小型工装夹具的摆动连接部位都有很广泛的应用场景，核心作用是为需要小角度摆动的杆件、联动部件提供稳定的安装基准，同时通过铰耳的销轴孔实现部件的铰接转动，避免运动过程中出现卡滞、偏移的问题。从结构功能上看，底部的平板是整个零件的安装基准面，平板上开设的两个腰型安装孔，是为了抵消安装面的加工误差，给安装位置预留微调余量，现场装配时不需要严格按照理论孔位对位，可根据实际对接部件的位置调整支撑座的固定位置，降低装配对位的难度，也能抵消一部分设备运行时的振动错位影响。

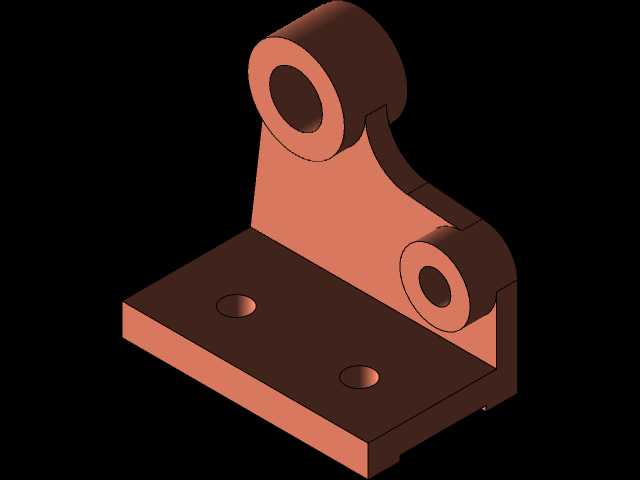

　　两个高度不同的铰耳结构，分别对应不同的铰接点位，高侧铰耳的孔径更大，主要承载主摆动杆件的载荷，低侧铰耳孔径更小，用于辅助定位联动的限位杆件，两个铰耳的孔位轴线保持严格平行，是设计时需要重点控制的形位公差项，一旦轴线平行度超差，销轴穿入后会出现别劲的问题，长期往复摆动会加剧销轴和孔壁的磨损，缩短部件的使用寿命。设计过程中首先要确定安装边界：底部安装平板的长宽尺寸需要匹配安装面的可用空间，平板厚度要根据承载的载荷计算，避免固定后受载出现平板弯曲变形，铰耳的高度差要根据对接部件的运动行程确定，保证摆动过程中两个铰接的杆件不会出现运动干涉，铰耳的壁厚需要结合销轴的直径核算剪切强度，避免受冲击载荷时铰耳根部出现断裂。结构过渡位置全部采用圆角处理，一方面是减少加工时的应力集中，另一方面也避免热处理环节出现应力开裂的问题，铰耳内孔的粗糙度要控制在合理范围，既要保证销轴转动顺畅，又不能因为间隙过大出现晃动间隙。实际应用中这类支撑座通常会在铰耳孔内加装铜套或者自润滑轴承，降低转动摩擦系数，减少日常维护的频次，底部安装面会做铣平处理，保证和安装基面贴合紧密，不会因为接触面不平导致固定后出现倾斜，影响铰接部件的运动精度。

　　建模的时候需要重点关注几个细节：一是两个腰型孔的中心距要和常用的安装孔位匹配，腰型孔的长度方向要沿着位置调整的方向设置，不能反向；二是铰耳和底板连接的根部要做加强过渡，不能直接直角连接，否则受载时根部应力集中很容易断裂；三是两个铰耳的同轴度要严格约束，建模时要保证两个孔的轴线完全重合在同一条直线上，避免后续加工出现偏差；四是零件的边缘都要做小倒角处理，去除加工毛刺，避免装配时划伤操作人员，也能减少应力集中点。

　　这类零件虽然结构不复杂，但是在整套联动机构里属于基础的支撑定位部件，它的加工精度和结构强度直接影响整套机构的运行稳定性，如果支撑座出现变形或者孔位磨损，整套摆动机构都会出现定位偏差，甚至出现卡滞停机的问题，所以设计时不能因为零件简单就忽略细节校核，要结合实际的载荷大小、摆动频率、安装空间做针对性的尺寸调整，不能直接照搬通用件的尺寸参数。比如在振动较大的设备上使用时，需要适当加大底板厚度和铰耳壁厚，腰型孔的位置要加装防松垫圈，避免长期振动导致固定螺栓松动；在有耐腐蚀要求的通讯设备内部使用时，还要考虑表面处理的方式，选择合适的镀层或者材料，避免长期使用出现锈蚀影响转动灵活性。
