高压燃油分配泵内部结构三维设计

　　在柴油动力系统的燃油供给链路里，高压燃油分配泵是决定缸内喷油精度、供油压力稳定性的核心部件，这套三维结构完整还原了分配泵的内部装配关系，覆盖了从驱动端到出油阀组的全部核心构件，能直接用于结构教学、故障模拟分析以及同类型产品的改型设计参考。从实际应用场景来看，这类分配泵多配套小排量高速柴油机，广泛用在轻型商用车、非道路移动机械、小型农用动力设备上，负责将低压燃油加压后按照气缸做功顺序精准分配到各缸喷油器，其供油压力波动、分配相位精度直接影响发动机的燃烧效率、排放表现以及怠速稳定性，是燃油系统里加工精度、装配公差要求极高的部件。

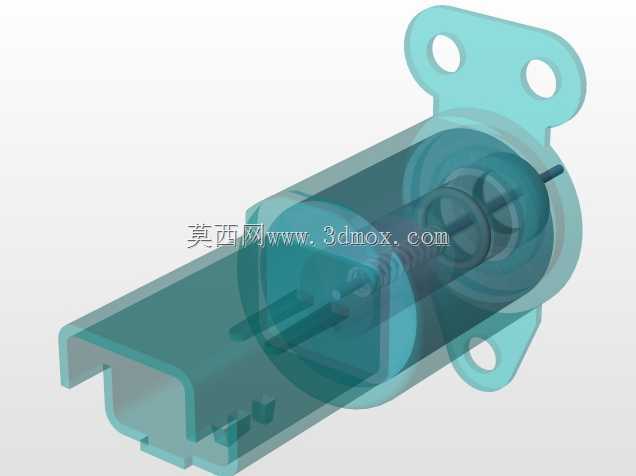

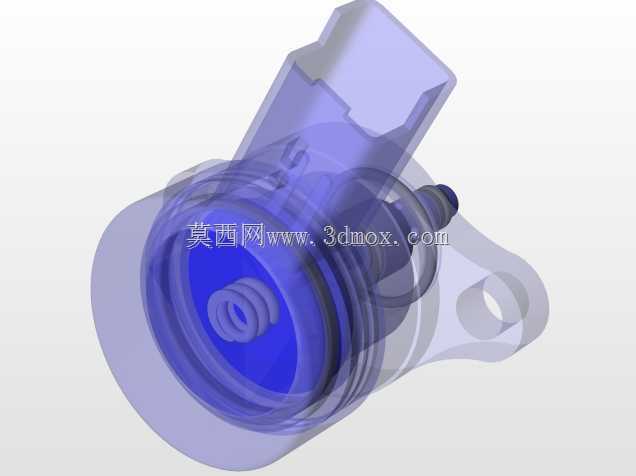

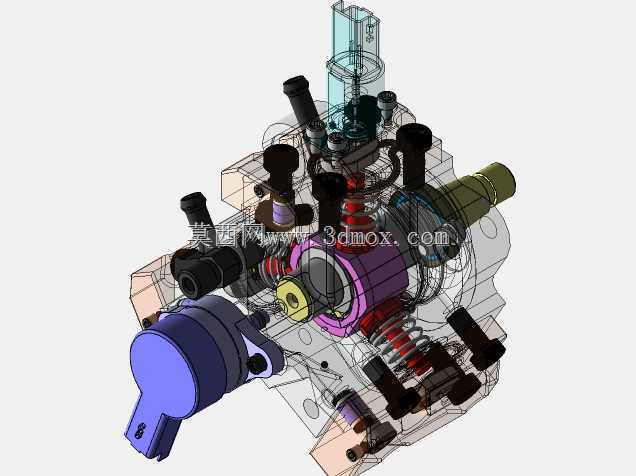

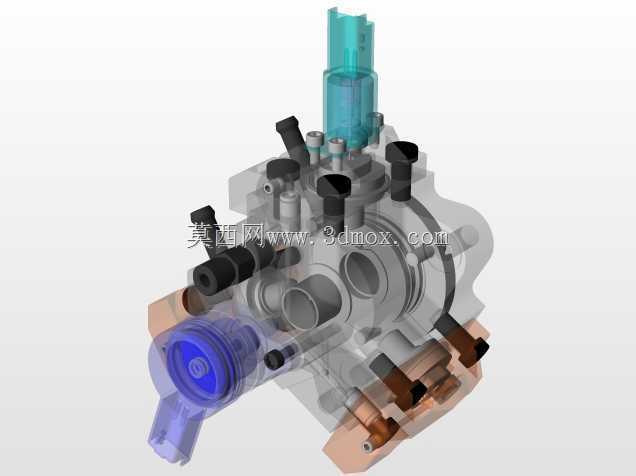

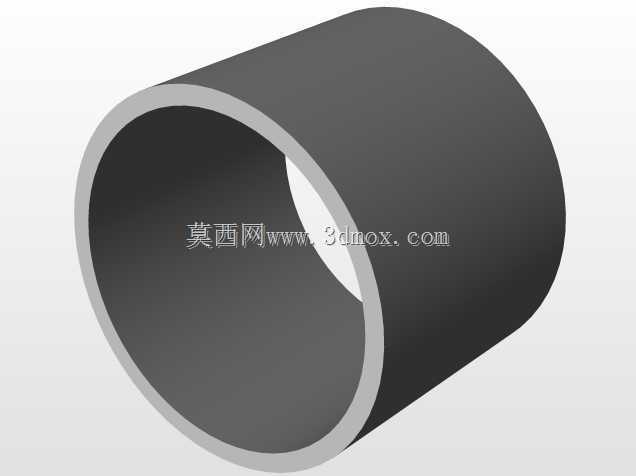

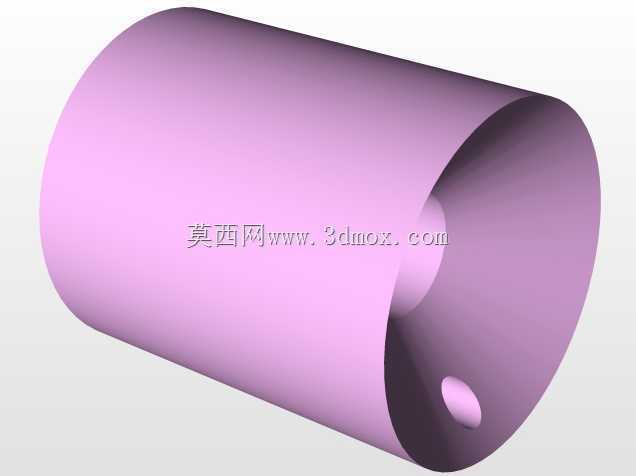

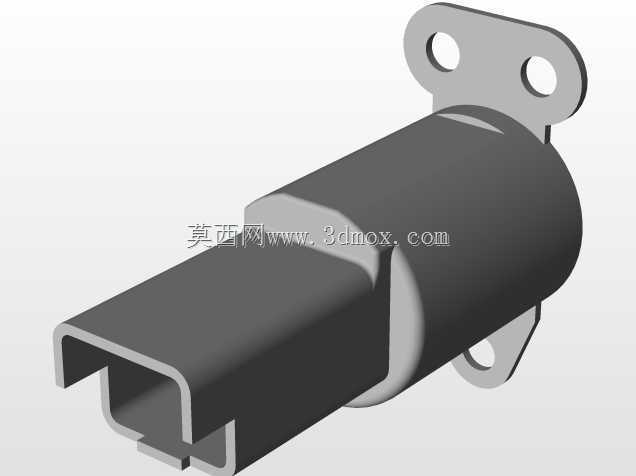

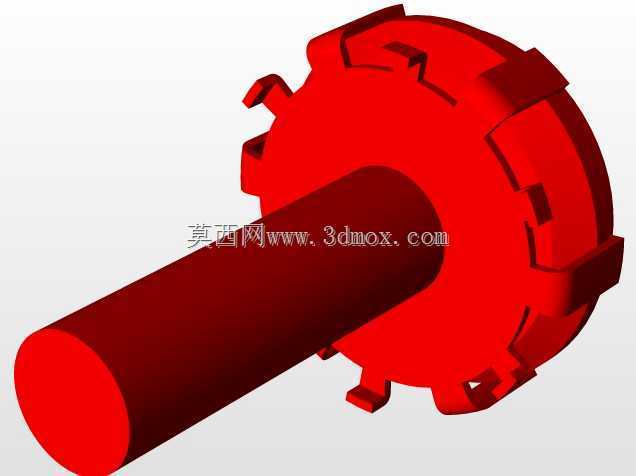

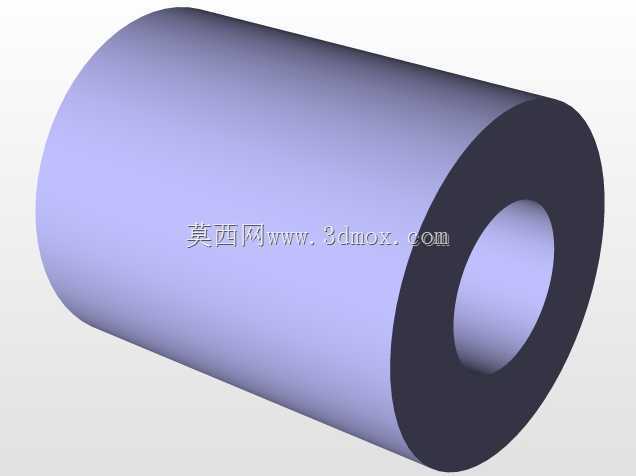

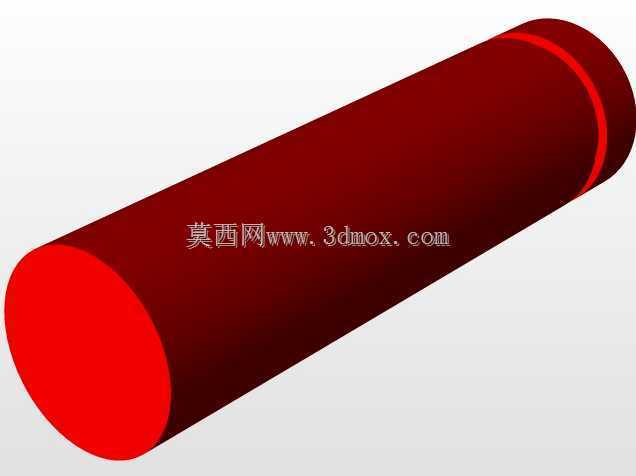

　　从结构设计逻辑来看，这套模型采用透明化的壳体表达，清晰展示了内部的柱塞偶件、凸轮驱动机构、油量调节机构、出油阀组件以及低压输油回路的布局。驱动轴从侧端伸出，通过轴承支撑在泵壳内部，轴端的凸轮盘与柱塞组件联动，将旋转运动转化为柱塞的往复直线运动，完成燃油的吸油、加压、分配全流程。设计时柱塞与柱塞套的配合间隙控制在微米级，既要保证高压下的燃油密封性能，又要避免柱塞往复运动时出现卡滞，这部分的公差匹配是整个泵体设计的核心难点，模型里完整保留了柱塞的回油槽、斜槽油量调节结构，能直观看到油量调节齿杆与柱塞转套的配合关系，通过转动柱塞改变斜槽与回油孔的相对位置，就能调整单循环供油量，匹配发动机不同负荷下的供油需求。

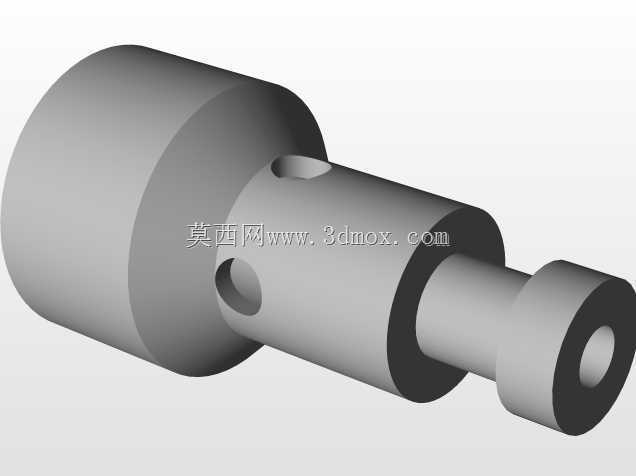

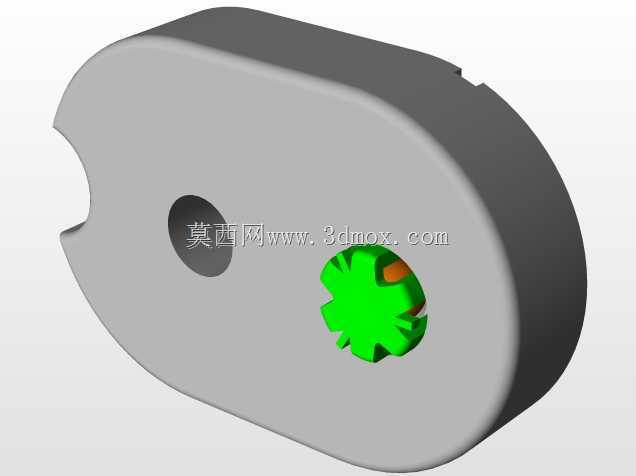

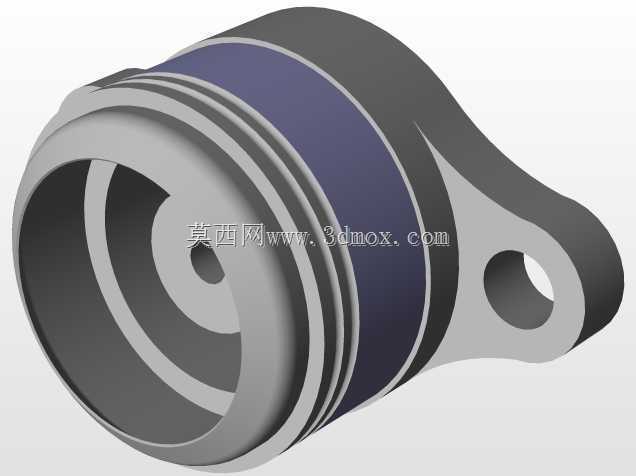

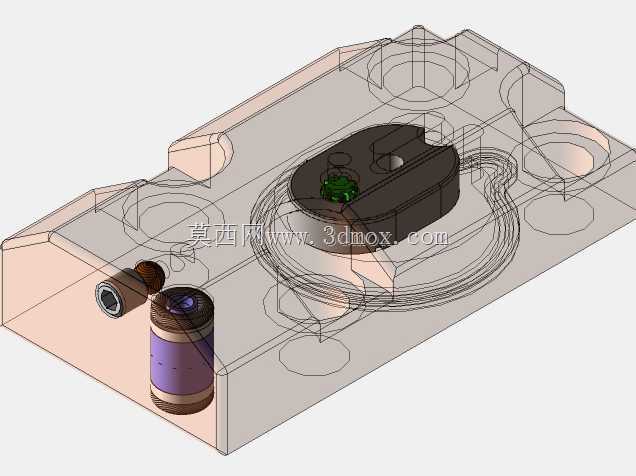

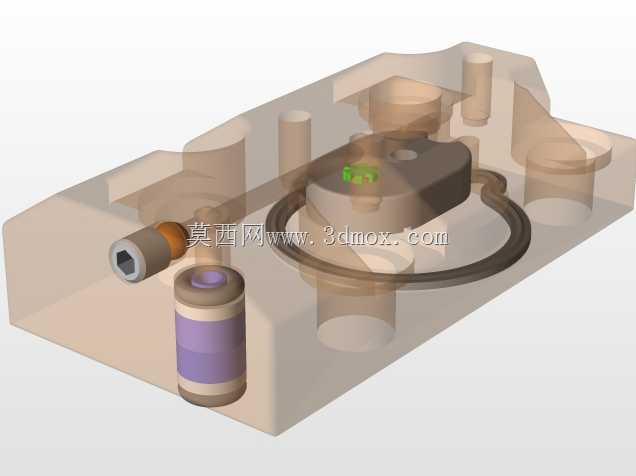

　　泵体上部的透明构件是手动泵油与排气组件，在设备长期停放更换燃油滤芯后，可通过该组件排出低压油路内的空气，避免启动时出现气阻导致供油中断。泵体内部还集成了低压输油泵，与驱动轴联动，将油箱内的燃油初步加压后输送到柱塞腔，输油泵端的调压阀结构也在模型中完整呈现，可将低压油路的压力稳定在设计区间，避免压力过高导致密封件损坏或是压力过低导致柱塞腔充油不足。各出油口的位置按照发动机气缸排布角度设计，分配转子在旋转过程中依次接通各缸出油通道，保证各缸供油相位与配气相位、活塞运动位置精准匹配，避免出现供油提前角偏差导致的敲缸、动力不足等问题。

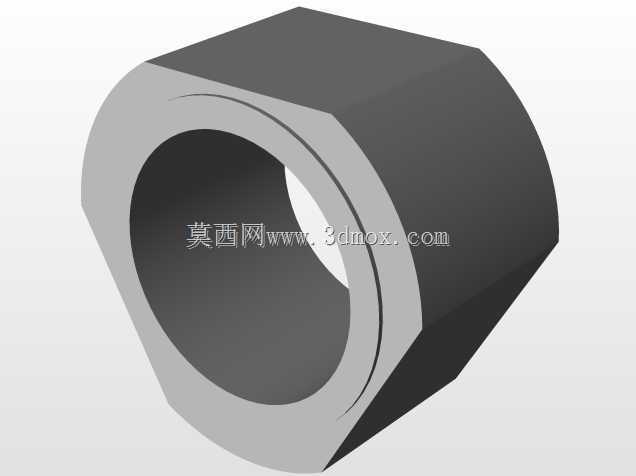

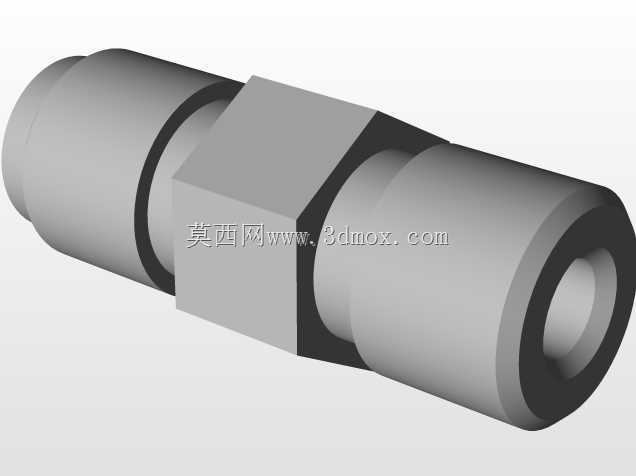

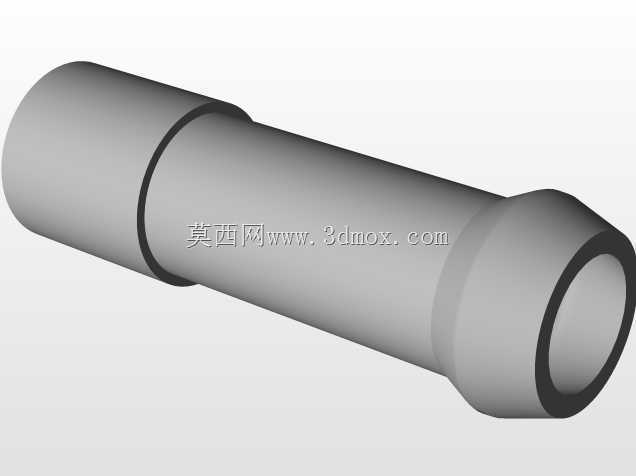

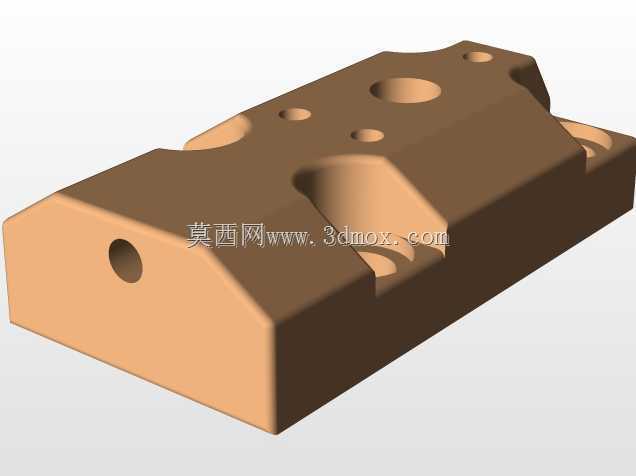

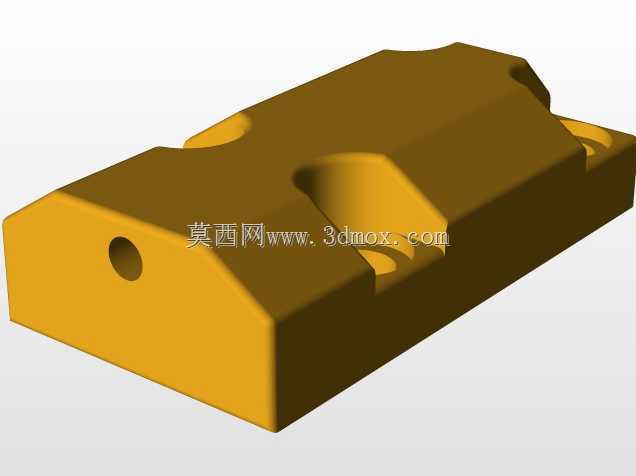

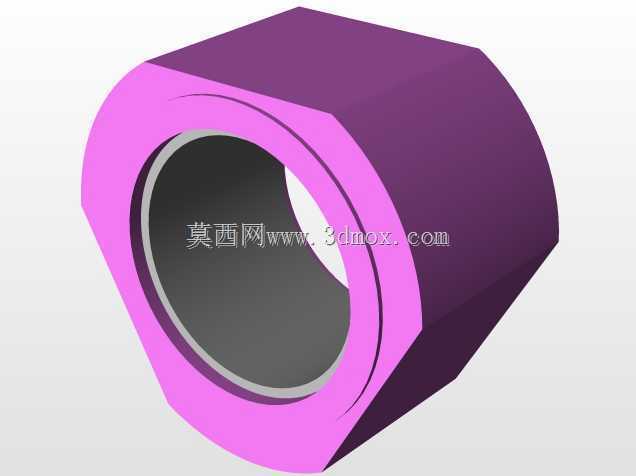

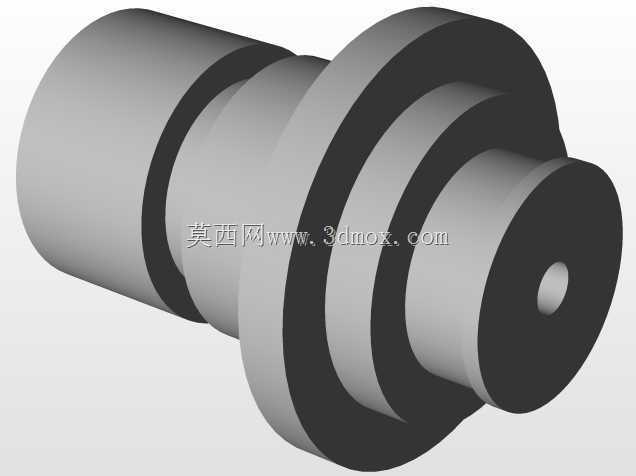

　　从安装边界来看，驱动轴的伸出长度、轴径尺寸、连接花键参数都按照通用配套机型的安装接口设计，泵体上的安装支脚位置、固定螺栓孔间距可直接匹配对应机型的齿轮室安装面，不需要额外做转接支架设计。泵体的整体外形轮廓避开了周边发电机、起动机、管路的干涉区域，在整机布置时不需要调整周边附件的位置。各高压出油口的接头采用标准外锥面密封结构，可直接匹配通用高压油管的接头尺寸，低压进油口、回油口的螺纹规格也沿用行业通用标准，降低售后替换的配件适配难度。

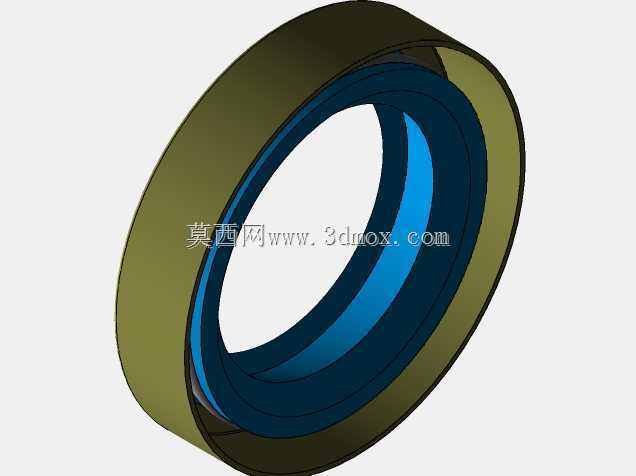

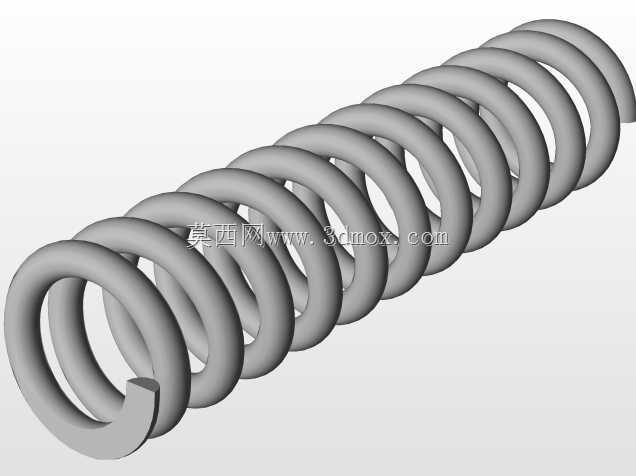

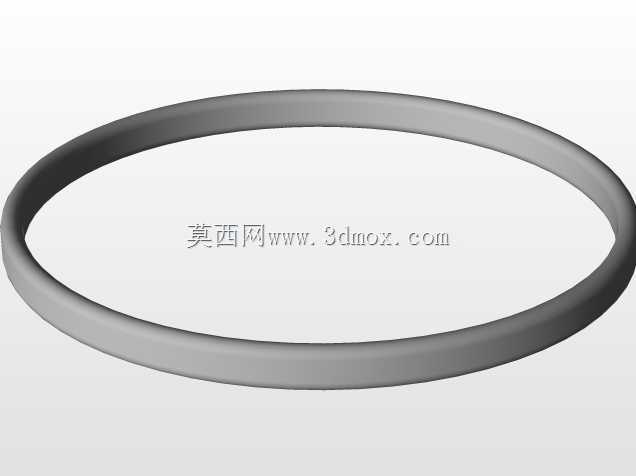

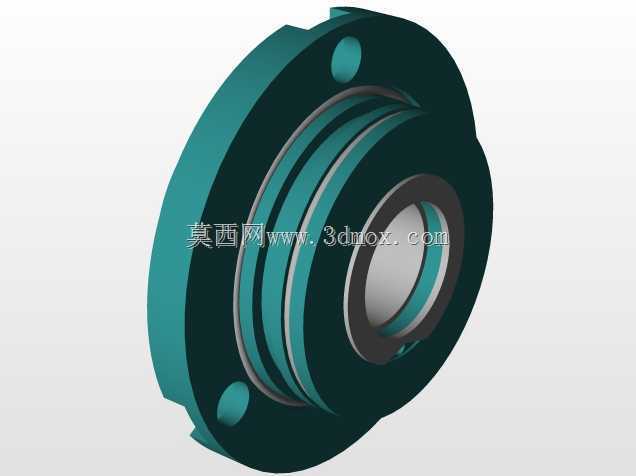

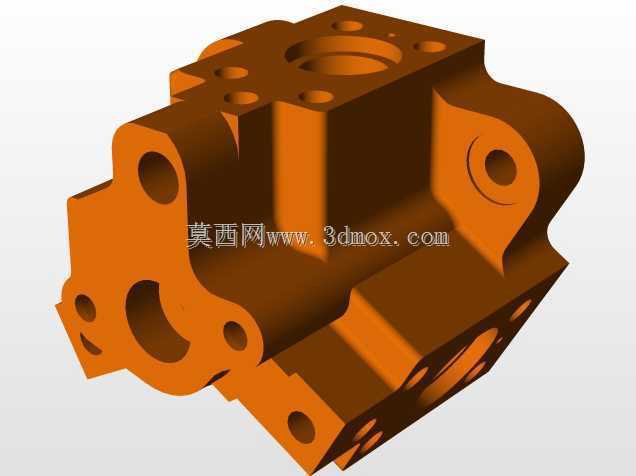

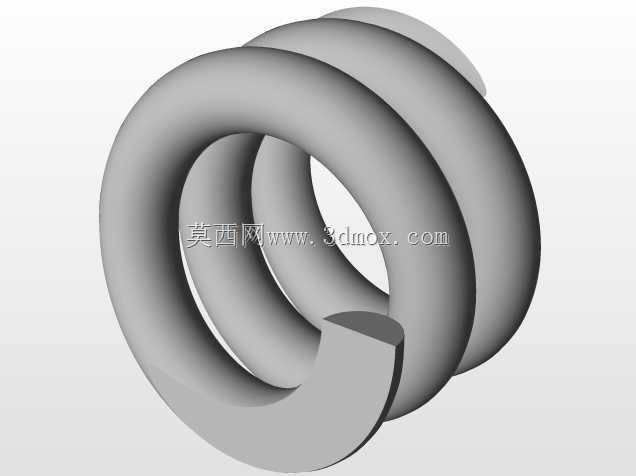

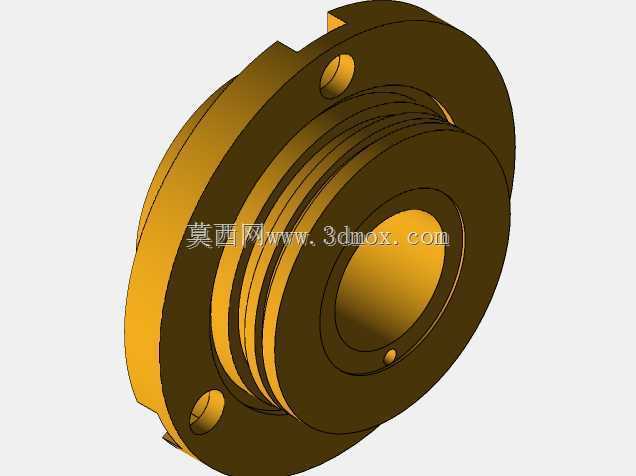

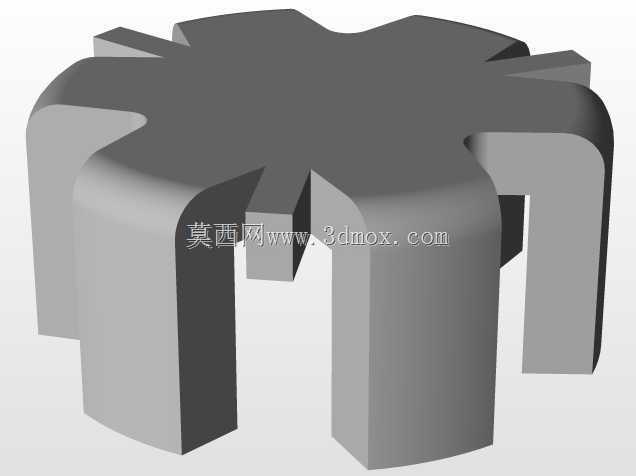

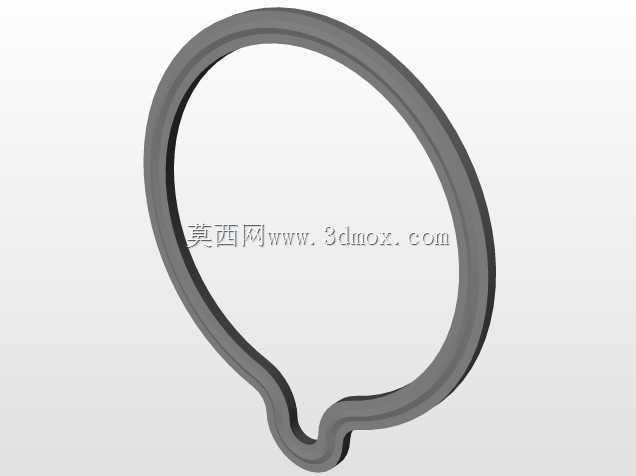

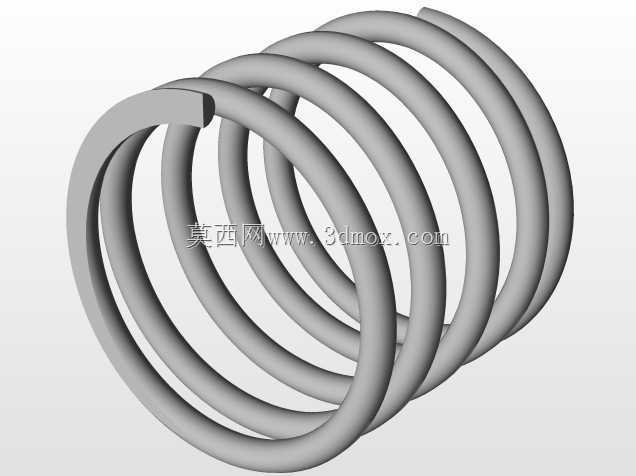

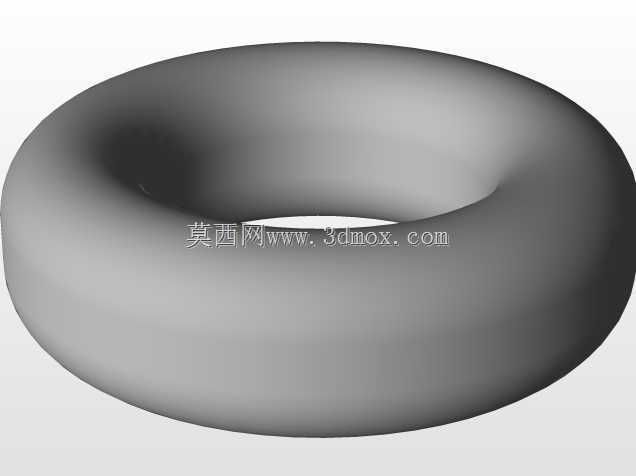

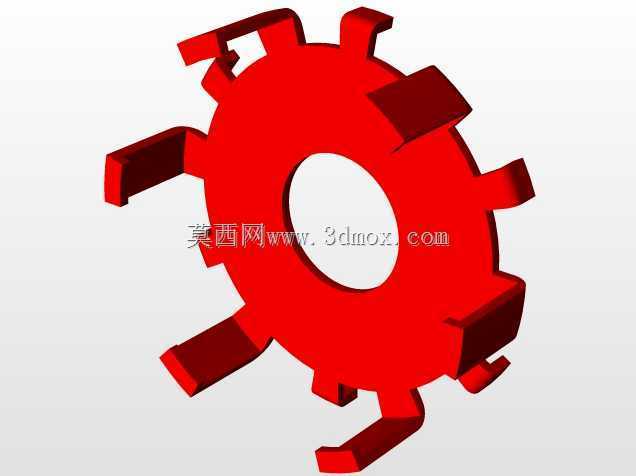

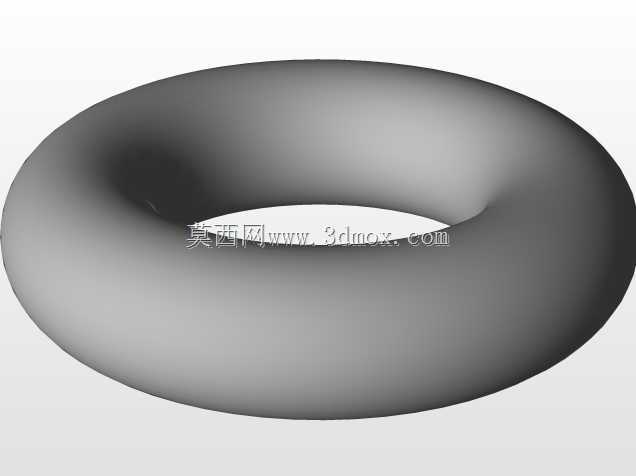

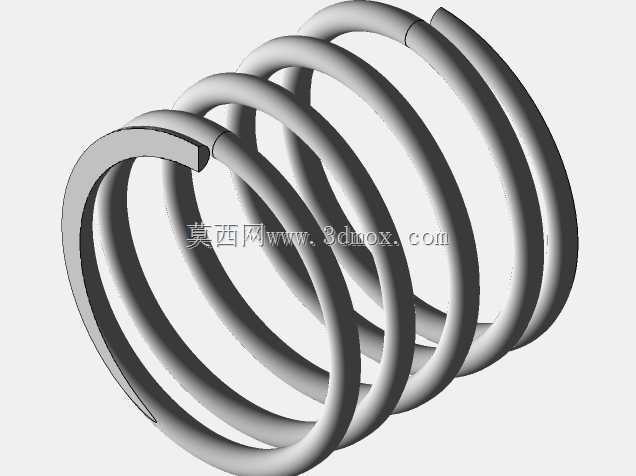

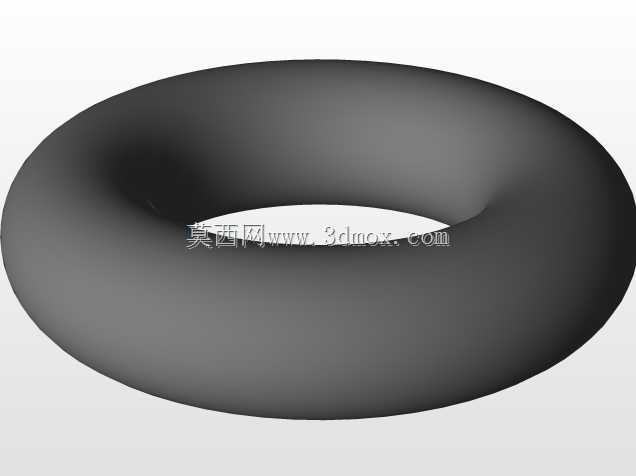

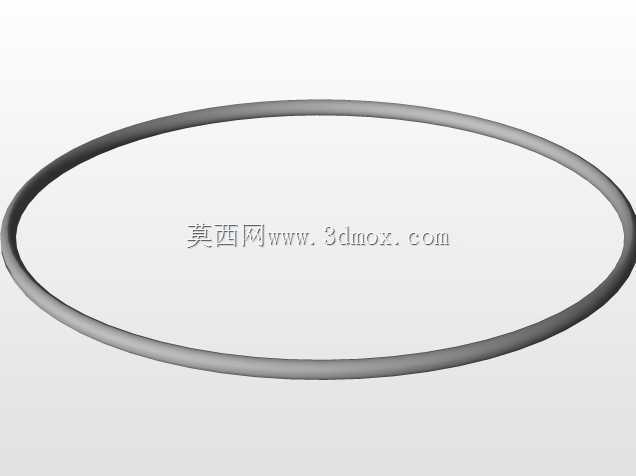

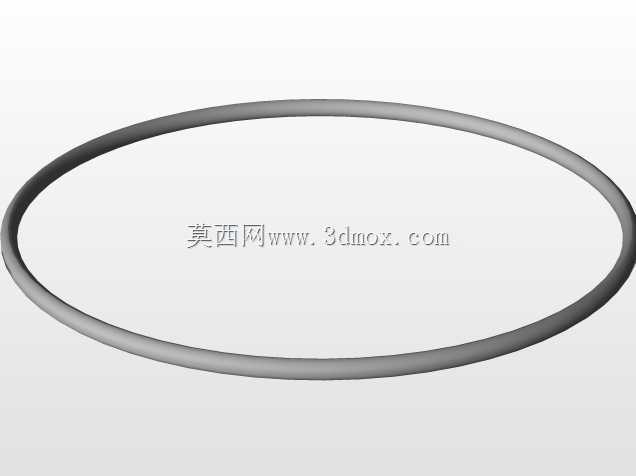

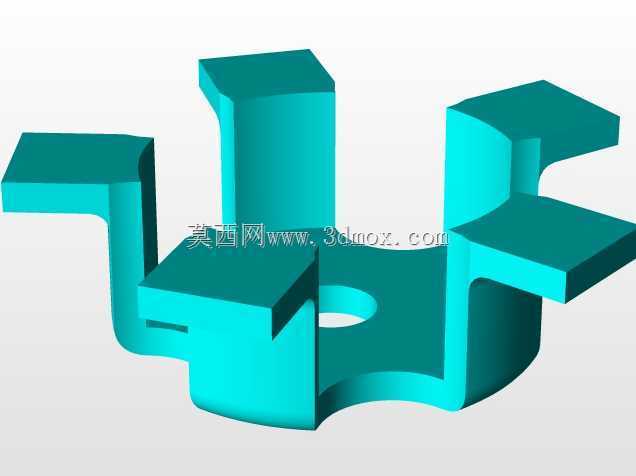

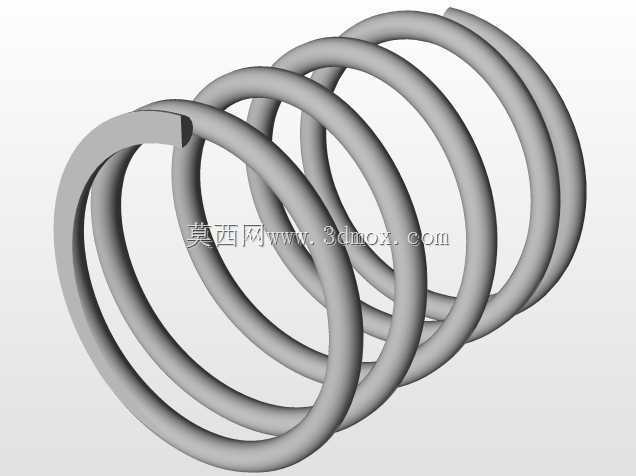

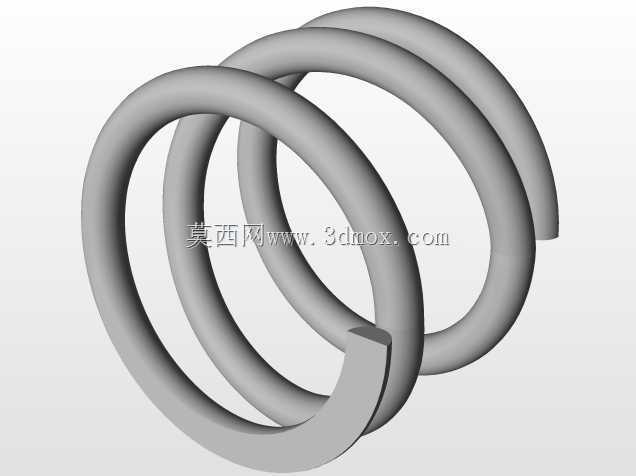

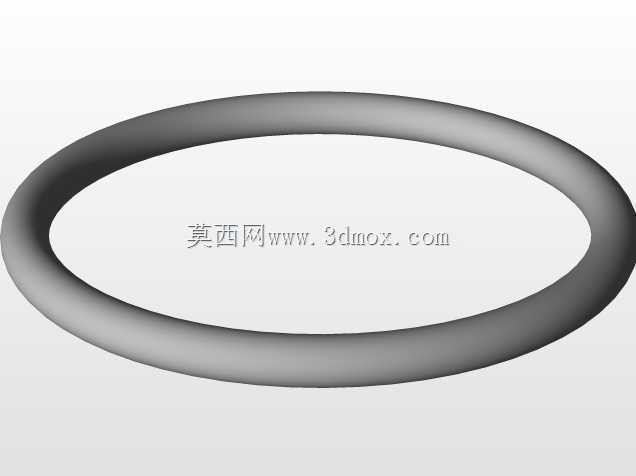

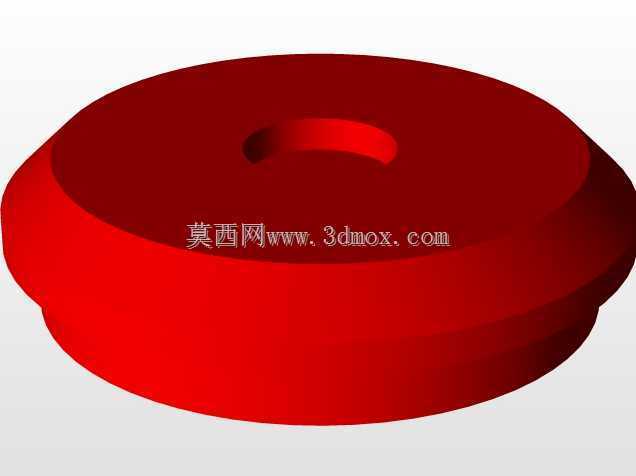

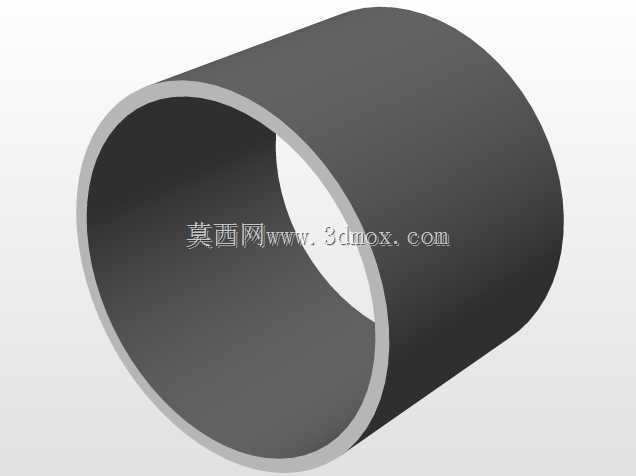

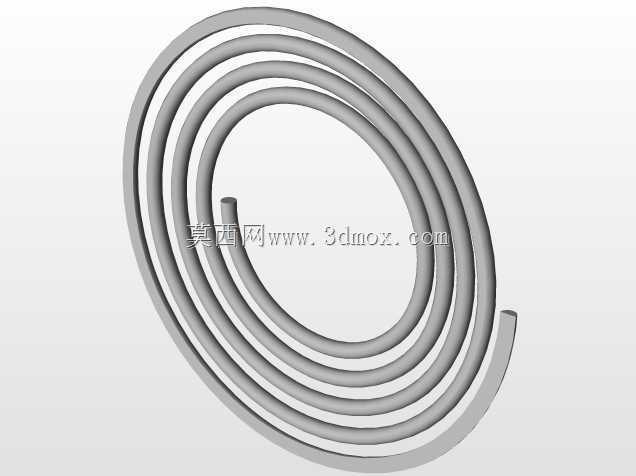

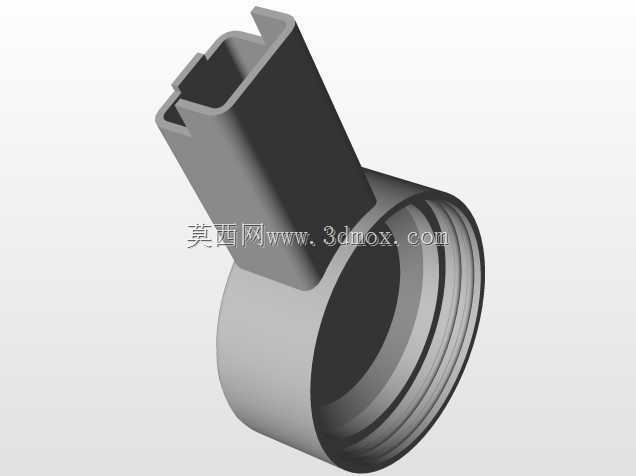

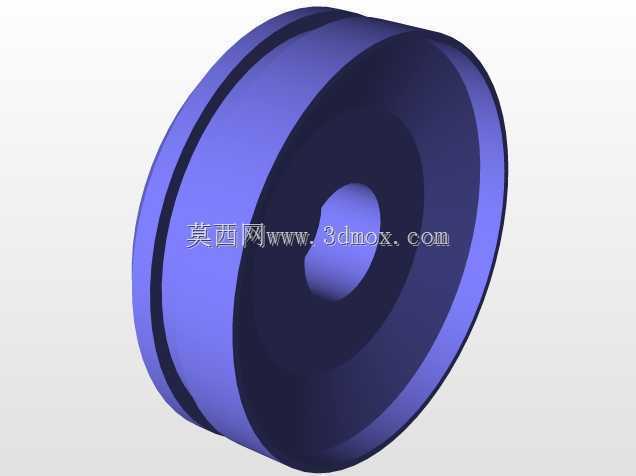

　　在结构可靠性设计上，泵壳采用高强度铝合金压铸成型，内部的凸轮腔、柱塞腔、低压油道采用一体化铸造成型，减少了额外的密封连接面，降低了燃油泄漏的风险。凸轮盘与驱动轴之间的传动采用端面凸轮配合滚轮结构，减少接触应力，提升长期高转速运转下的耐磨性能，柱塞回位弹簧采用等节距设计，保证柱塞回程的速度稳定，避免出现高速工况下柱塞回程滞后导致的供油量下降。模型里还完整呈现了各密封件的安装槽位置，包括驱动轴的油封、泵盖的密封垫、各接头的O型圈槽，这些细节结构可直接用于生成工程图纸，指导生产装配时的密封件选型。

　　对于结构设计从业者来说，这套模型可直接用来分析分配泵的工作原理，拆解各部件的运动关系，在做同类型产品改型时，可直接复用成熟的柱塞配合结构、油量调节机构的尺寸参数，减少前期方案验证的周期；对于设备维修、教学场景来说，透明化的结构展示能让学习者快速理清内部油路走向、部件联动逻辑，比传统的二维原理图更直观，能快速建立对高压分配泵的整体结构认知。
