直流驱动齿轮传动微型气泵结构设计

　　这套传动结构核心围绕直流动力输入的流体输送需求设计，日常应用场景覆盖两类完全不同的使用方向：采用光敏树脂或PLA等3D打印材质制作时，可作为小型气球充气装置的核心动力单元，匹配低压低负载的民用充气场景，输出气压可满足普通乳胶气球、小型充气玩具的充气要求，运行转速控制在每分钟300转以内即可避免过热问题；若采用铝合金、不锈钢等金属材质加工装配，可替换小型分层泵送设备的动力端，适配低粘度流体的小流量精准输送场景，常见于实验室微量试剂输送、小型冷却循环回路的动力供给环节。从功能实现逻辑来看，动力输入直接采用通用直流有刷电机的输出轴，无需额外加装联轴器，电机轴直接插入传动摆臂的定位孔内，通过过盈配合传递扭矩，

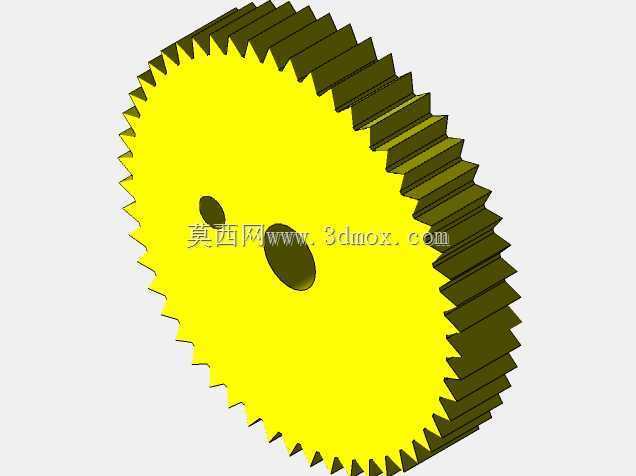

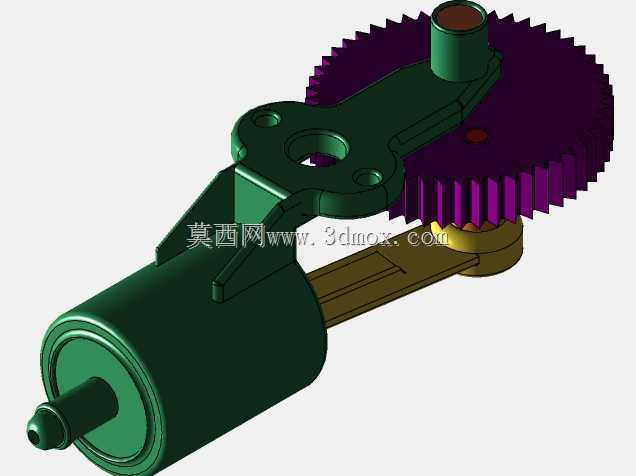

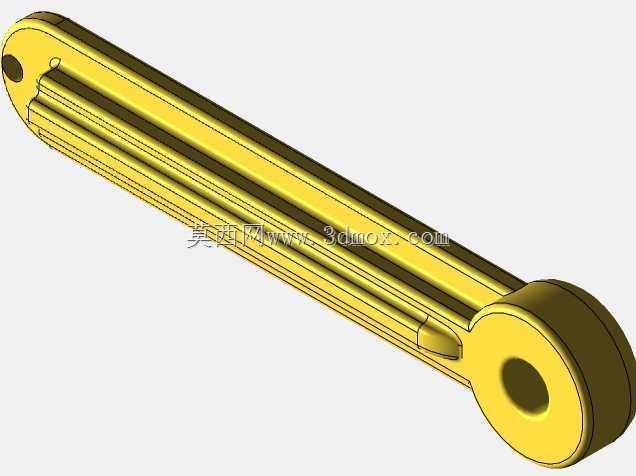

　　减少了中间连接件带来的传动间隙与装配误差。传动路径上，摆臂与大直径渐开线圆柱齿轮做一体化结构设计，齿轮端面上的偏心圆柱凸台作为曲柄传动的核心节点，将齿轮的连续旋转运动转化为活塞组件的往复直线运动，齿轮模数选取0.5模，齿顶圆直径根据传动比设定为42mm，足够的传动比可以将直流电机的高转速低扭矩输出，转化为活塞端需要的低转速大推力输出，匹配泵送动作需要的推力要求。设计过程中优先考虑了安装边界的适配性，整个传动组件的安装基准为摆臂上的三个通孔，三个孔呈三角形分布，中心距分别为18mm、22mm、26mm，可直接匹配市面上常见的130、180系列微型直流电机的前端安装螺孔，不需要额外制作转接安装板，降低了整机装配的零件数量。

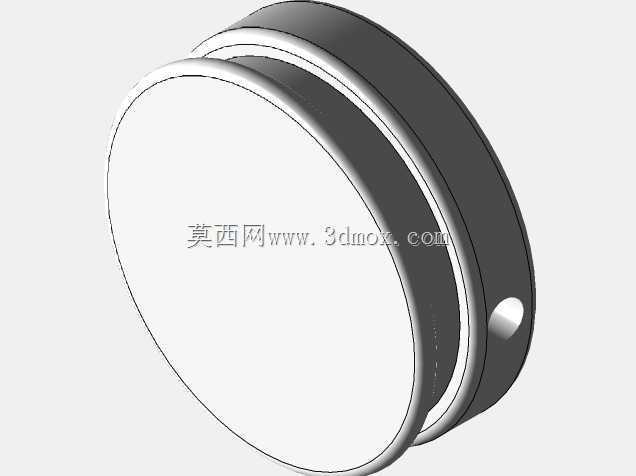

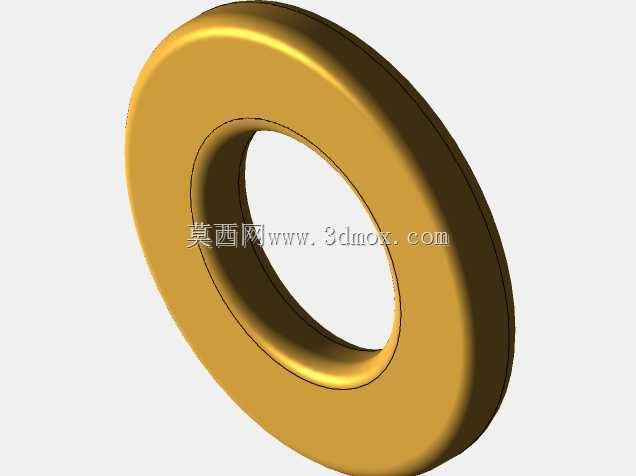

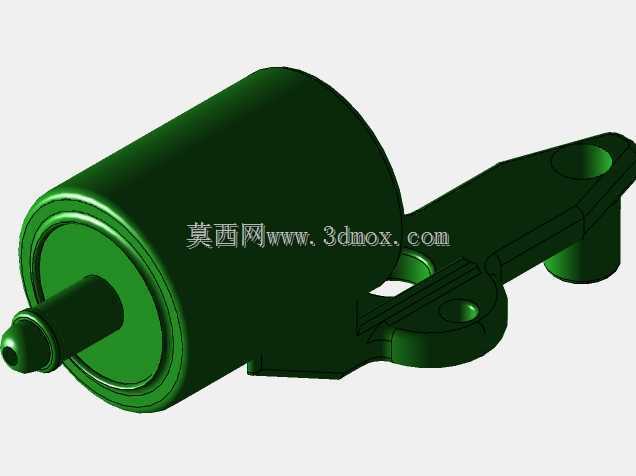

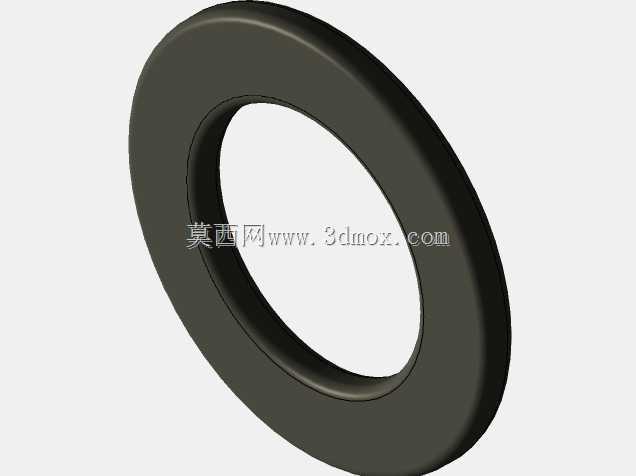

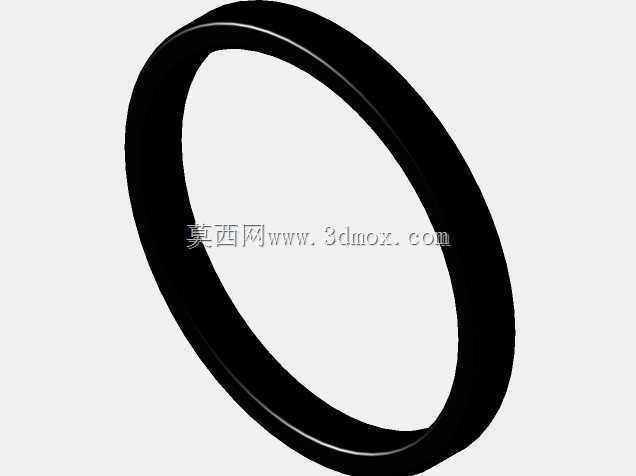

　　活塞缸体与电机外壳采用一体化包覆式结构，缸体内径设计为12mm，活塞行程由偏心凸台的偏心距决定，设定为6mm，单行程排量可达到0.68毫升，按照每分钟300转的运行转速计算，理论空载流量可达到200毫升每分钟，完全覆盖小型充气、微量泵送的流量需求。结构细节上，齿轮与安装基座之间预留了0.2mm的轴向间隙，避免装配公差累积导致的齿轮卡滞问题，摆臂与电机输出轴的配合深度设计为8mm，足够的配合长度可以避免高速运转时的摆臂晃动问题，活塞端的密封槽预留了1mm的深度，可适配标准O型密封圈，保证泵送过程中的压力建立，不会出现漏气漏液的问题。针对不同材质的加工特性，3D打印制作时可将齿轮与摆臂的一体化结构做0.3mm的壁厚加强，

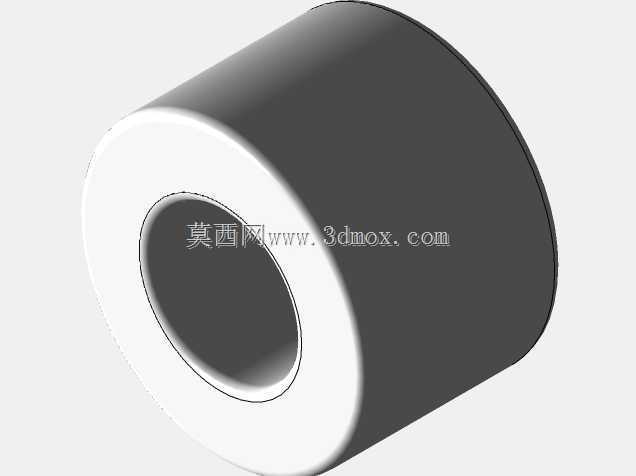

　　避免打印件受力断裂；金属加工时可在偏心凸台位置加装铜套，减少往复运动带来的磨损，提升整体结构的使用寿命。整个结构没有复杂的曲面特征，所有特征均采用拉伸、切除、旋转等常规建模方式生成，不管是3D打印的快速成型，还是传统机加工的批量生产，都具备较好的加工工艺性，不需要特殊的刀具或工装即可完成零件制作。
