家用FDM3D打印无支撑立方星框架结构

　　这款立方星框架结构，从设计之初就锚定家用单喷头FDM3D打印机的加工适配性，完全规避了支撑材料的使用需求，能让普通桌面级3D打印用户无需额外调整支撑参数、无需后期处理支撑残留，直接完成整结构的打印制作。从实际应用场景来看，这类标准化立方星框架既可以作为航天科普教学中的教具载体，供青少年航天科普活动、高校航天相关专业入门课程中，用来组装模拟立方星载荷、开展星载模块搭载实验；也可以作为桌面级收纳、模块化置物的单元结构，多个同规格框架可以通过边角的定位凸台实现快速拼接，组合成不同尺寸的桌面收纳格，用来放置小型电子元器件、3D打印耗材配件、桌面文具等零散物品。

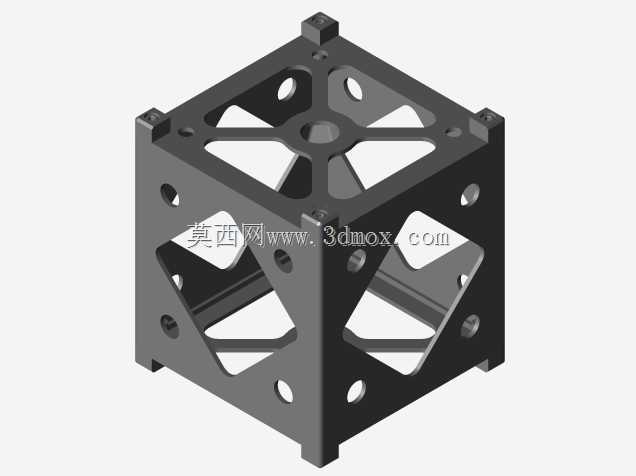

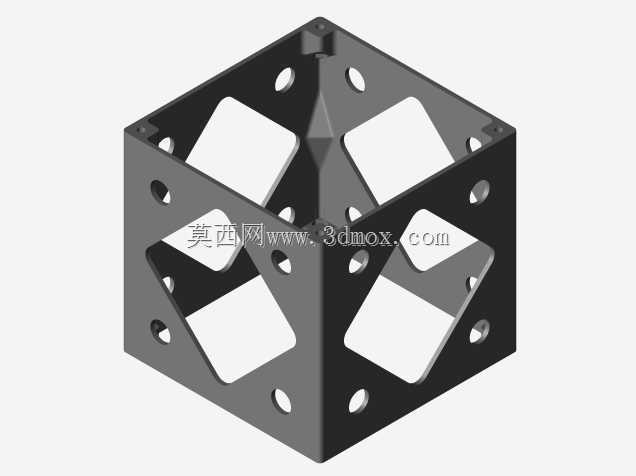

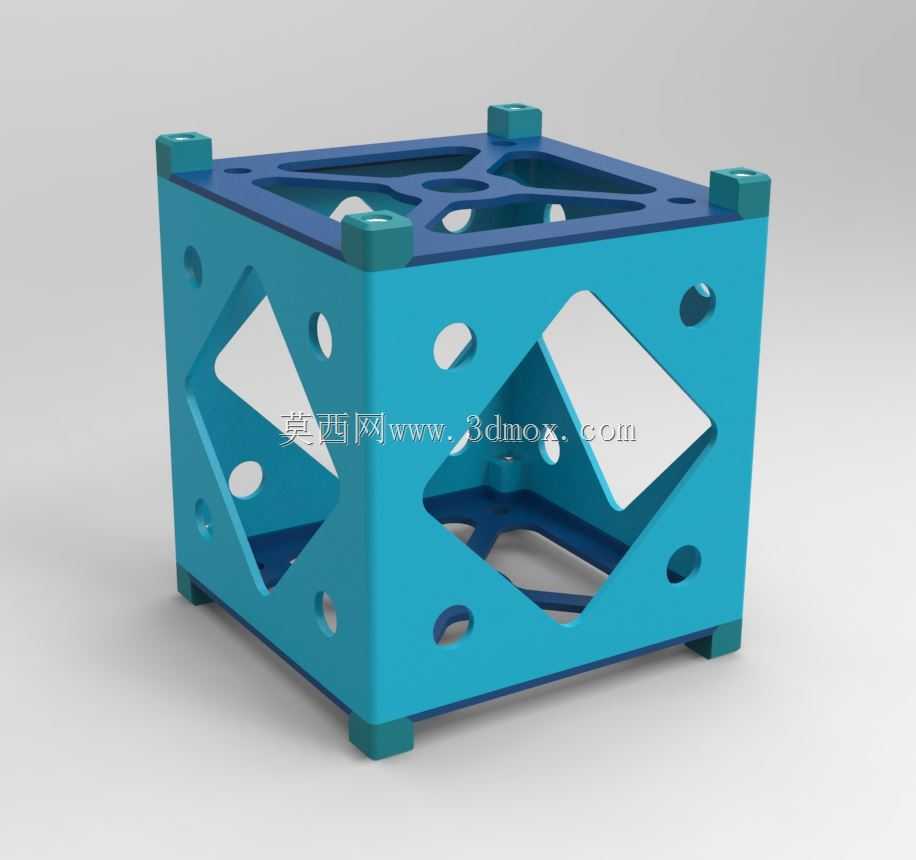

　　设计思路上，整体采用正六面体的基准构型，六个面均做了大尺寸菱形镂空与圆形减重孔的组合设计，在保证框架整体结构刚性的前提下，最大限度降低了打印耗材的用量，同时镂空结构也能为内部搭载的模块提供充足的走线空间与散热通道，不管是搭载模拟星载电路板、小型传感器模块，还是作为收纳结构放置物品，都不会出现空间封闭导致的积热、走线不便问题。边角位置设置了一体化的凸台定位结构，凸台尺寸与框架自身的边角凹槽完全匹配，不需要额外的连接紧固件，就可以实现多单元的快速堆叠拼接，拼接后相邻单元的贴合面平整，不会出现错位松脱的问题。

　　从安装边界与尺寸适配来看，框架整体遵循1U立方星的标准外轮廓尺寸基准，边角的凸台高度控制在2mm以内，拼接后整体尺寸公差可以控制在0.3mm以内，完全满足科普类立方星模型的搭载尺寸要求，也适配普通家用3D打印机的最小打印平台尺寸，哪怕是打印行程在120mm120mm120mm的入门级桌面3D打印机，也可以一次性完成整框架的打印，不需要拆分模型分次打印。壁厚设计上，框架主体壁厚设置为2mm，既可以保证PLA、PETG等常用家用3D打印耗材打印后的结构强度，正常手持搬运、堆叠3-5层单元都不会出现结构变形，同时也不会因为壁厚过大导致打印时间过长、耗材浪费的问题。

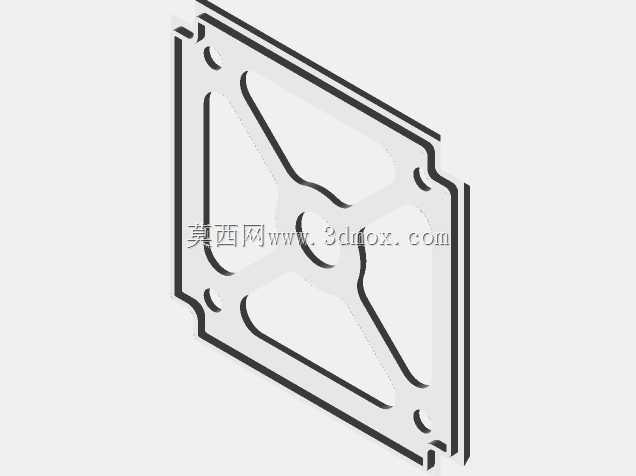

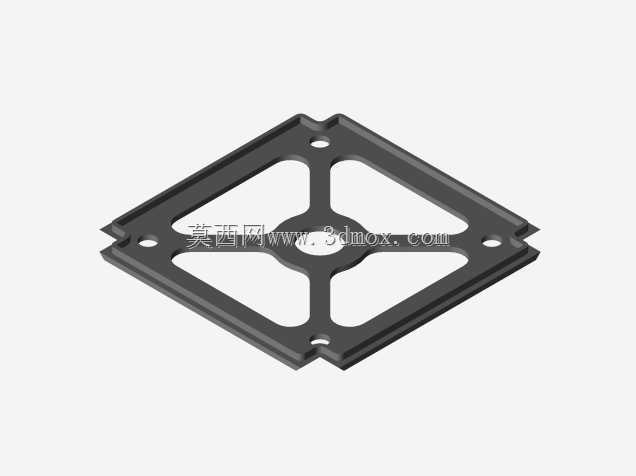

　　结构细节上，每个面的镂空边缘都做了0.5mm的圆角过渡，避免打印过程中出现尖角翘边的问题，同时也能消除使用过程中的锐边划伤风险。框架上下端面的镂空采用对称的筋板结构，筋板宽度设置为3mm，既可以作为内部搭载模块的安装基准面，也能在堆叠时为上层单元提供均匀的支撑力，避免局部应力集中导致的结构断裂。侧面的圆形通孔直径统一为6mm，既可以作为穿线孔供内部模块的线路引出，也可以作为固定孔，配合M3螺丝直接将电路板、传感器等模块固定在框架内侧，不需要额外设计安装支架。

　　实际打印验证层面，这款结构打印时不需要添加任何支撑，所有悬空结构的倾斜角度都大于45度，完全符合单喷头FDM打印机的自支撑打印角度要求，打印时层厚设置为0.2mm、填充率设置为20%就可以获得足够的结构强度，整结构打印完成后只需要去除底部的打印 raft 或者裙边就可以直接使用，不需要打磨、支撑去除等复杂后处理工序，哪怕是刚接触3D打印的新手用户，也可以一次打印成功。在作为科普教具使用时，学生可以直接在框架内部安装 Arduino 控制板、小型传感器、电池模块等组件，快速组装出可以实现温湿度检测、光照数据采集等功能的模拟立方星模型，框架的镂空结构可以直观展示内部的电路连接与模块布局，方便教学演示。在作为桌面收纳单元使用时，多个框架可以根据桌面空间灵活拼接成不同长宽高的组合结构，边角的定位结构可以保证拼接后的整体稳定性，不会因为日常触碰出现单元散落的问题，镂空结构也可以方便快速识别内部放置的物品，提升桌面整理的效率。
