桌面级FDM3D打印机的Z轴传动精度,直接决定了层纹表现、成型件Z向尺寸公差以及长时间打印的运行稳定性,常规的丝杆直连或者同步带直驱结构,要么存在反向间隙累积的问题,要么在紧凑安装空间下难以布置足够的减速比,无法兼顾小体积安装与大输出扭矩的需求。这套针对蜗杆传动架构设计的Z轴皮带传动单元,就是为了解决小尺寸桌面3D打印机Z轴布局局促、传动自锁性不足的痛点开发的。从实际应用场景来看,这类结构非常适合打印幅面在150mm到200mm区间的紧凑型桌面3D打印机,尤其是采用单Z轴驱动、机身框架采用2020或者2040铝型材搭建的DIY机型或者入门级量产机型,不需要额外扩大机身的安装腔体,就能替换原有直连传动结构,提升Z轴的负载能力与自锁性能。

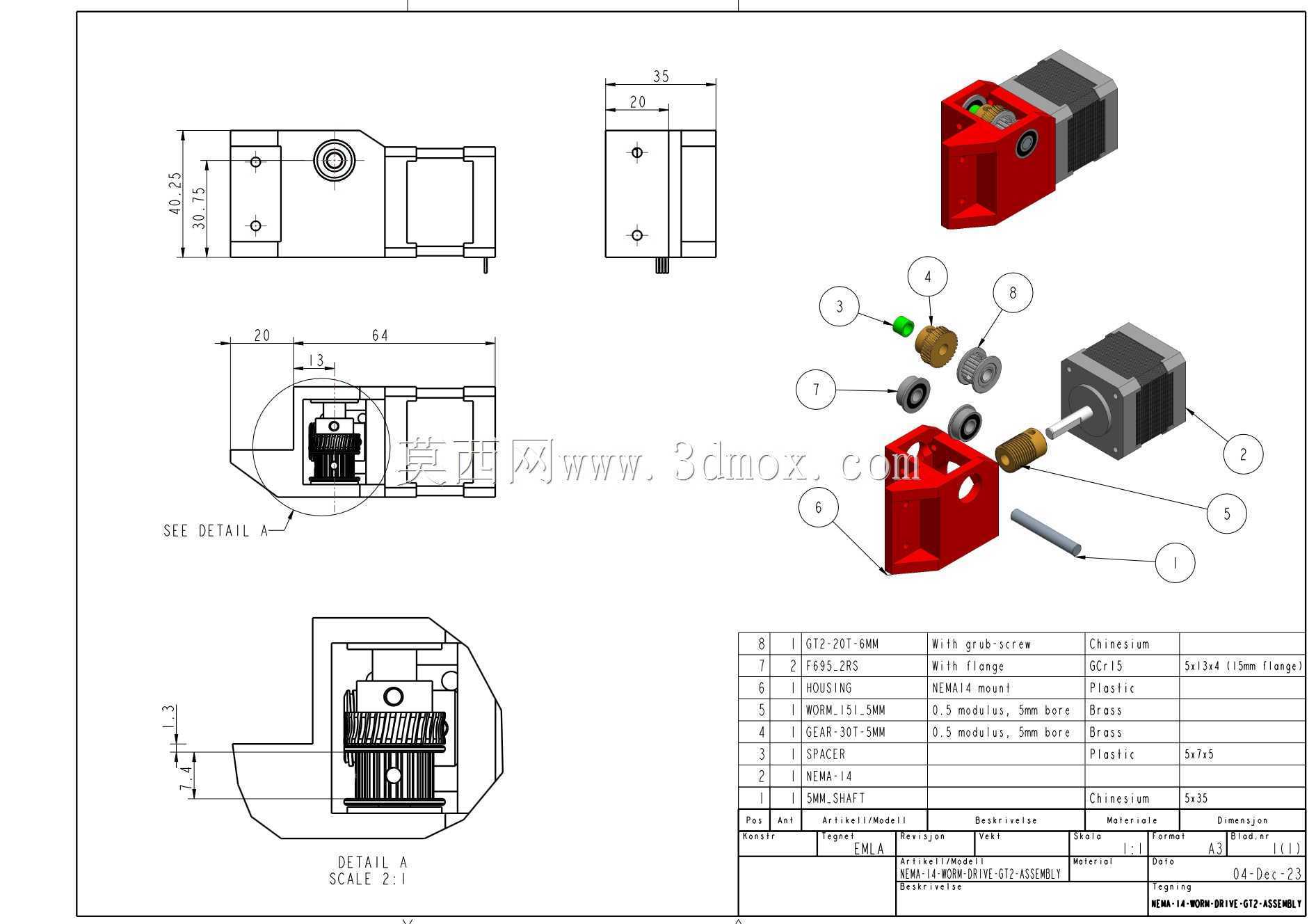

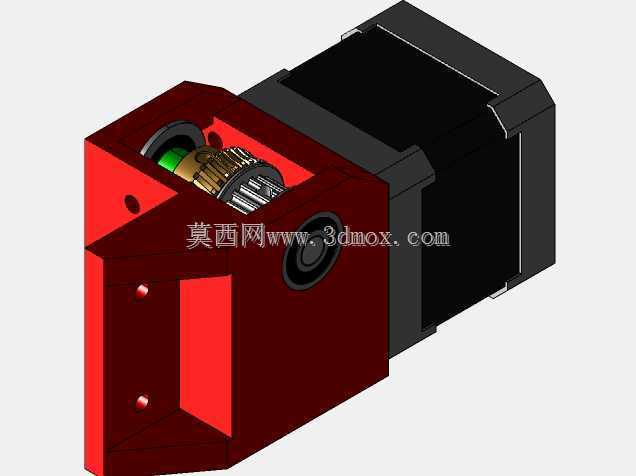

从功能特性上看,这套传动单元集成了皮带张紧调节、蜗杆减速传动、步进电机直装三个核心功能模块,不需要额外设计转接支架,所有功能部件都集成在同一个红色安装基座上,减少了装配时的公差累积。核心的蜗杆蜗轮副采用1:30的传动比设计,这个传动比经过实际打印测试验证,既可以让nema14规格的步进电机输出足够的扭矩驱动Z轴平台升降,承载2kg以内的打印平台与成型件重量,又能利用蜗杆传动的单向自锁特性,避免断电或者电机失力时Z轴平台下滑,导致打印件撞坏喷嘴、层间错位的问题。很多入门级3D打印机在打印大重量模型时,会出现Z轴往下掉几丝到几十丝的情况,本质就是传动结构没有自锁能力,电机保持扭矩不足,这套结构的蜗杆传动特性刚好能从机械结构层面解决这个问题,不需要额外给电机加保持电流或者电磁刹车,降低了电控部分的成本与功耗。
设计思路上,这套结构走的是高度集成化的路线,没有采用分散式的支架拼接设计,整个安装基座是一体化的结构,蜗杆、蜗轮、轴承、同步带轮都内置在基座的腔体内部,既可以减少传动部件暴露在外积灰、被打印耗材碎屑卡住的概率,又能保证各个传动部件的同轴度公差控制在0.02mm以内,避免装配时的不同心导致的传动卡顿、磨损加快问题。皮带张紧结构没有采用常见的外置张紧轮设计,而是通过基座上的腰型安装孔来调节电机的安装位置,实现同步带的张紧度调整,这种设计减少了一个张紧轮部件,既降低了成本,又减少了一个传动误差来源,张紧调节的行程足够覆盖同步带长期使用后的拉伸量,不需要频繁更换皮带。

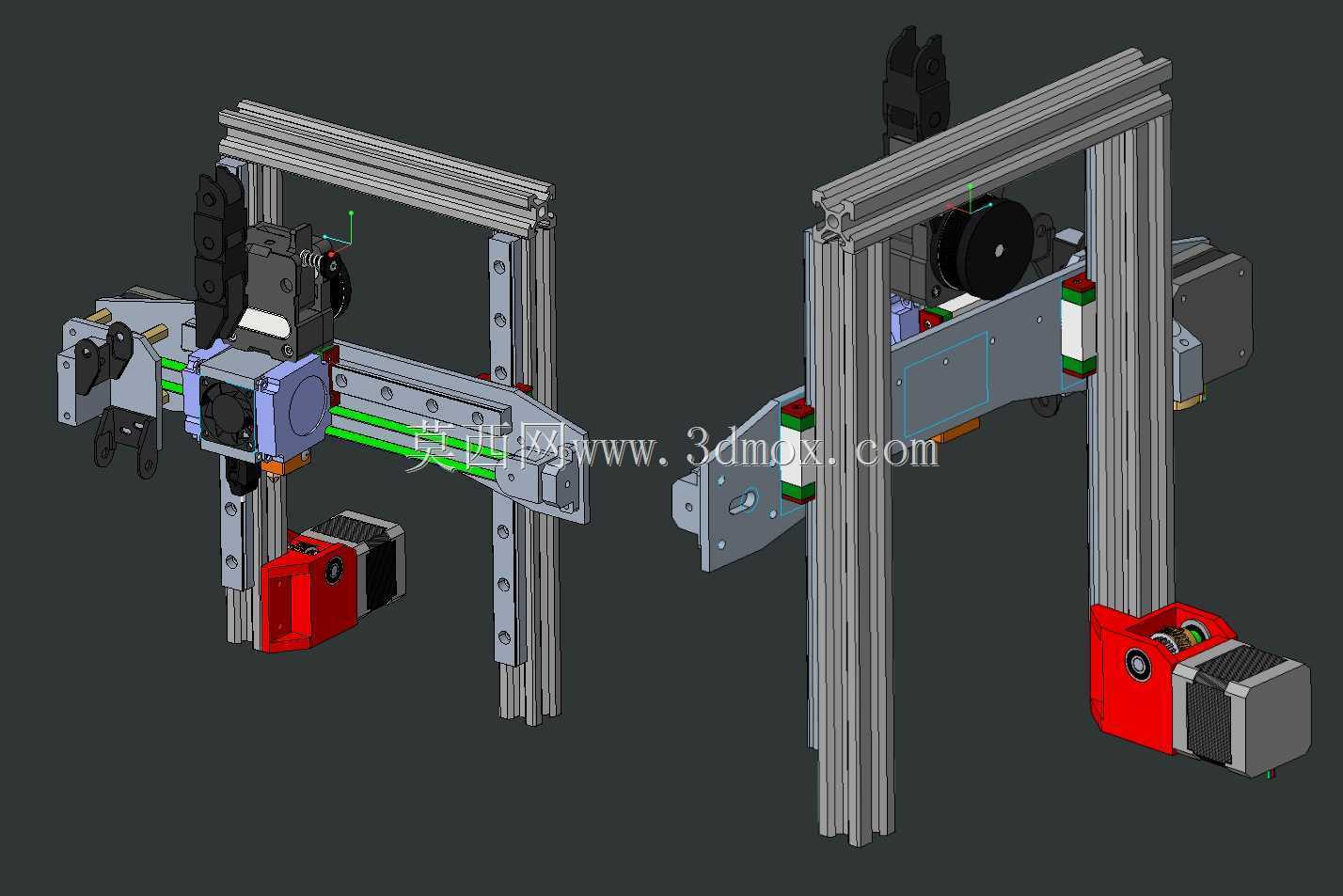

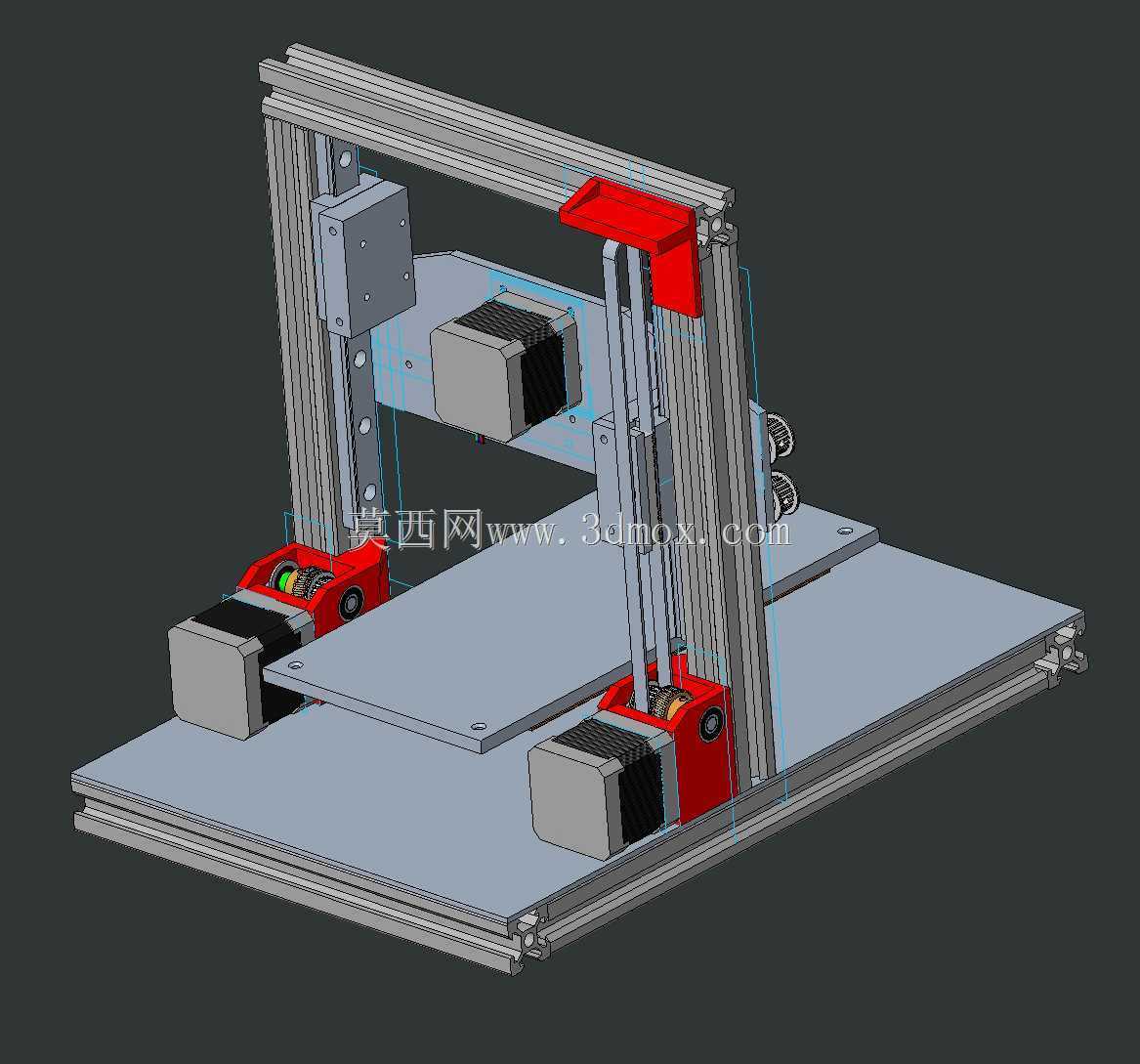

从安装边界与外形尺寸来看,整个传动单元的最大外轮廓尺寸控制在35mm宽度、20mm厚度的范围内,安装基座上的定位孔位完全匹配nema14步进电机的标准安装孔距,不需要对原有电机做任何改装,直接用标配的螺丝就能把电机固定在基座上。基座上的输出轴连接位可以直接对接常规的GT2同步带轮,和Z轴的传动皮带完美适配,不需要定制特殊规格的带轮。安装时只需要在3D打印机的Z轴侧型材上预留两个对应孔位,就能把整个传动单元固定住,不需要额外切割型材或者扩大安装空间,对于改装现有机型的用户来说,不需要对机身做破坏性改动就能完成升级。
细节设计上,蜗轮和蜗杆的配合间隙经过优化,既不会因为间隙过大导致Z轴反向传动有空程,又不会因为间隙过小导致传动阻力过大、电机丢步,轴承位的设计采用了标准的微型深沟球轴承,市面上很容易采购替换,不需要定制特殊规格的轴承,后期维护成本很低。同步带的走线位置在基座上做了导向限位,避免皮带运行时跑偏、蹭到基座侧壁产生异响或者磨损。整个结构的重量控制得很轻,不会给Z轴的运动部件增加过多的额外负载,不会影响Z轴的运动速度与响应速度。实际运行测试中,这套传动结构在Z轴以10mm/s的速度升降时,运行平稳没有异响,连续升降1000次后的定位精度误差可以控制在0.05mm以内,完全满足桌面级3D打印机的精度要求,长时间运行后皮带的张紧力衰减很小,不需要频繁调整张紧度。
