桌面级3D打印填料挤出送料装置

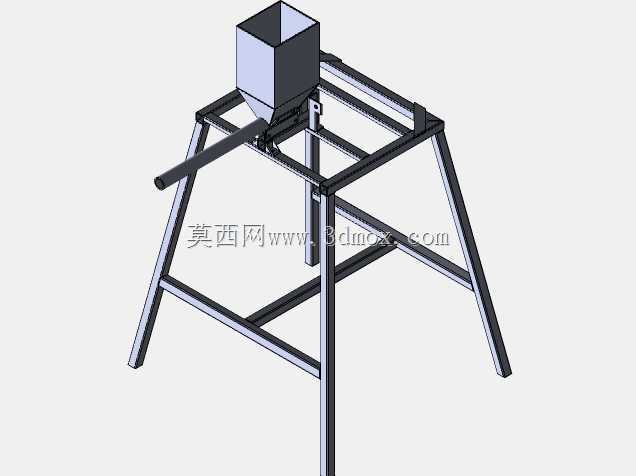

　　这套送料挤出装置主要面向桌面级熔融沉积成型3D打印的耗材预处理场景，也可适配小型造粒实验线的原料挤出输送环节，解决小批量打印作业中人工填料频繁、料流不稳定的实际痛点。设备整体采用方管焊接的A字型支撑机架，支腿向外倾斜展开，底部支撑跨距大于上部安装面宽度，无需额外地脚固定即可在普通工作台面保持稳定，机架上部预留标准安装孔位，可直接固定挤出单元与储料料斗，整体安装边界控制在600mm×500mm×750mm范围内，不会占用过多桌面操作空间，适配多数个人工作室、小型创客空间的工位布局。

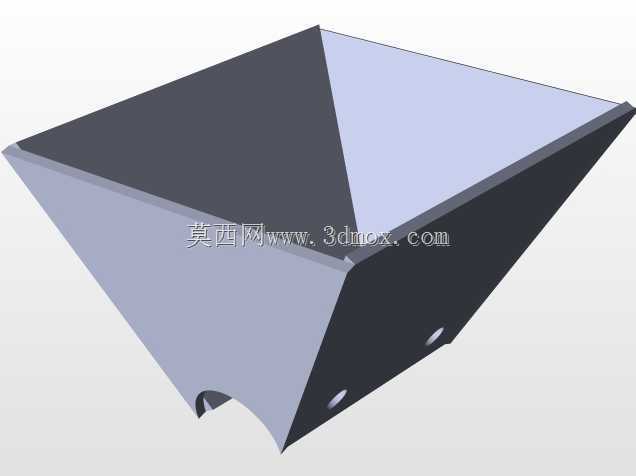

　　设计阶段优先考虑小批量作业的拆装维护需求，储料段采用上宽下窄的方锥形料斗结构，上部敞口尺寸足够操作人员直接倾倒颗粒原料，下部收口位置与水平布置的挤出套筒精准对接，料斗内壁做顺滑过渡处理，避免颗粒原料在转角位置架桥卡料，料斗与套筒的连接位置采用快拆式法兰结构，无需专用工具即可拆开清理残留原料，适配不同材质耗材切换时的清机需求。挤出输送核心采用单螺杆水平输送结构，套筒内壁与螺杆螺棱的间隙控制在均匀范围内，可稳定输送直径2-5mm的热塑性塑料颗粒，螺杆伸出端预留标准连接位，可根据使用需求加装不同口径的挤出模头，既可以直接输出熔融耗材丝接入3D打印机进料端，也可以更换模头完成小型线材的挤出成型作业。

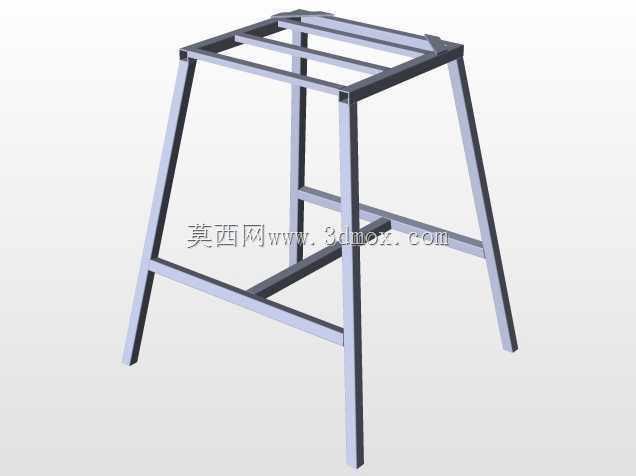

　　机架的支撑结构做了受力优化，上部承载料斗与挤出单元的横梁采用加厚方管，避免满料状态下出现横梁下弯变形，支腿与横梁的连接位置加焊三角加强筋，抵消螺杆运转时产生的径向振动，减少设备运行时的晃动位移。设备的进料端高度设置在操作人员站立作业的舒适区间，无需抬手过高即可完成添料操作，挤出端的出料高度与常规桌面级3D打印机的进料口高度匹配，可直接对接送料管路，无需额外搭建增高支架。

　　从实际使用逻辑出发，这套装置没有集成复杂的驱动与温控组件，预留了标准的电机与加热块安装位，使用者可根据自身的加工需求选配不同功率的驱动单元与温控模块，既可以搭建低成本的常温颗粒输送装置，也可以加装加热组件完成熔融挤出作业，整体结构的模块化程度较高，非标准件均可通过常规的机加工与焊接工艺完成制作，适合有一定加工能力的使用者自行搭建调试。设备的所有转动部件均布置在机架内侧，没有外露的传动结构，操作时不会出现衣物、工具卷入的安全隐患，料斗上部可根据需求加装简易盖板，避免作业过程中灰尘、杂物落入原料中影响打印成型质量。

　　在结构细节处理上，螺杆与套筒的同轴度通过两端的轴承座安装位保证，安装时只需将轴承座固定在机架预设的定位面上，即可保证螺杆运转时不会出现偏磨套筒内壁的问题，有效延长核心部件的使用寿命。机架底部可按需加装橡胶减震脚垫，进一步降低设备运转时传递到工作台面的振动，避免振动传导到3D打印机本体影响打印精度。整套装置的结构没有复杂的曲面造型，所有零部件均采用规则型材与机加工件组合而成，三维建模过程中可直接调用标准型材库完成机架搭建，核心的螺杆与料斗结构参数可根据实际使用的原料特性、挤出量需求做对应调整，无需大幅改动整体机架结构即可完成不同规格机型的衍生设计。
