凸轮从动式正压呼吸辅助装置结构设计

　　这套呼吸辅助装置的三维结构，核心围绕基层应急场景下的通气支持需求搭建，没有采用复杂的伺服控制气路方案，转而用成熟的机械传动结构实现稳定的正压通气输出，适配临时救治点、转运途中、基层诊疗场所缺乏精密气源配套的使用场景，不需要外接高压氧源或者复杂电控系统，仅靠直流动力输入就能完成规律的送气动作，结构容错率高，维护门槛低，适合非专业设备运维人员快速上手操作。

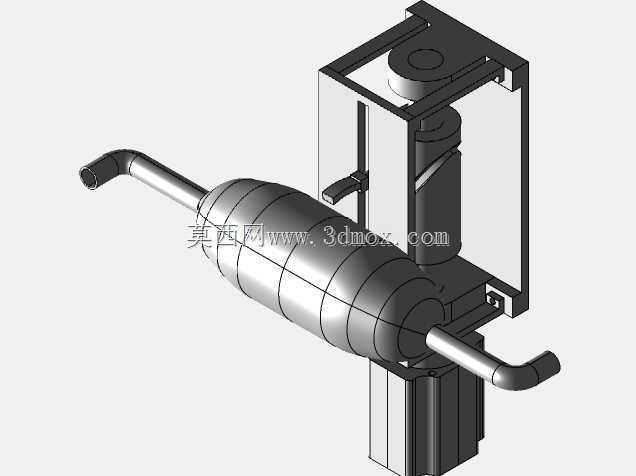

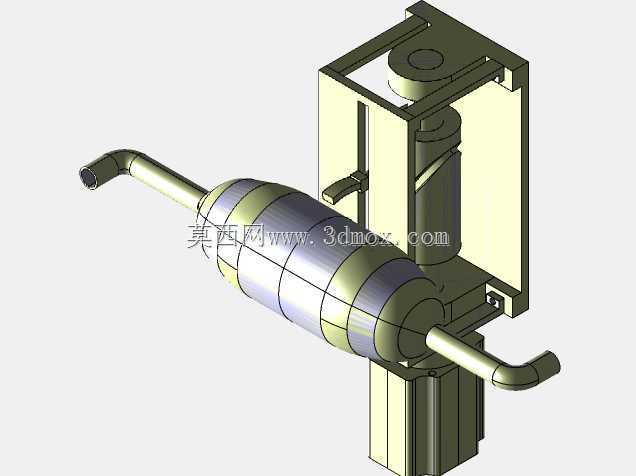

　　从功能实现逻辑来看，整套结构的动力输入端直接对接直流驱动单元，动力输出轴连接盘形凸轮构件，凸轮轮廓曲线按照临床常用的呼吸节律参数设计，升程段对应送气阶段，从动件随凸轮轮廓抬升，带动气路内的膜片或者活塞构件完成正压送气，回程段依靠复位弹簧的预紧力带动从动件回落，完成呼气阶段的气路泄压，整套传动链没有冗余的减速或者换向构件，动力传递路径短，传动损耗控制在较低水平，连续运行状态下的机构温升小，适合长时间不间断的通气支持作业。

　　设计过程中优先考虑了结构的易加工性与装配便捷性，所有支撑构件都采用标准型材拼接的机架结构，不需要定制复杂的铸造或者注塑壳体，横向与纵向的支撑梁都预留了通用安装孔位，动力单元、凸轮组件、气路发生单元都通过快装螺栓固定在机架基准面上，拆装时不需要专用工装，单个运维人员就能完成核心组件的更换与调试。气路输出端的管路接口采用通用医疗管路标准尺寸，能直接适配常规的呼吸面罩、呼吸管路配件，不需要定制专用转接件，现场适配性强。

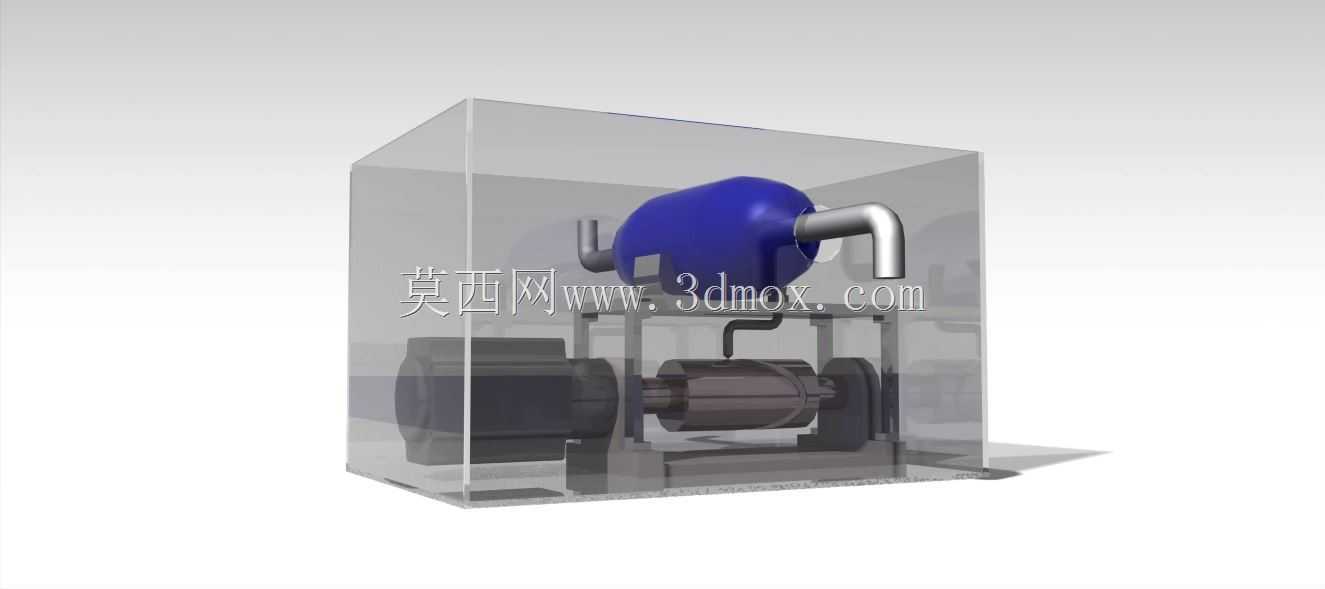

　　外形尺寸方面，整套装置的外轮廓控制在小型便携设备的边界范围内，透明防护外罩的长宽高尺寸适配常规急救设备放置台的安装空间，底部预留了固定安装孔位，既可以直接放置在桌面、急救推车上使用，也可以通过螺栓固定在转运担架、车载急救平台上，不会因为转运过程中的颠簸导致构件移位。外罩采用透明防护结构，一方面可以隔绝运行过程中传动构件的外露风险，避免异物卷入传动机构造成故障，另一方面可以直接观察内部凸轮、从动件的运行状态，不需要拆开护罩就能快速判断机构是否运行正常，故障排查效率高。

　　气路组件的设计上，核心的送气腔体采用圆滑过渡的流道结构，没有直角或者突变的截面，减少气流输送过程中的阻力损失，输出端的气流压力由凸轮升程与复位弹簧的预紧力共同决定，调试时只需要更换不同刚度的复位弹簧或者调整凸轮的初始安装角度，就能适配不同通气压力需求的使用场景，不需要更换整套核心传动构件。动力单元的安装位预留了不同规格的安装孔距，能适配多种功率的直流驱动构件，既可以用市电转换的直流电源供电，也可以直接对接车载直流电源、便携储能电源供电，在无市电供应的野外应急场景下也能正常运行。

　　整套结构的运动构件都做了运动间隙的冗余设计，凸轮与从动件的接触位置预留了合理的配合间隙，不会因为加工误差或者长时间运行的磨损导致卡滞，从动件的导向部位采用自润滑衬套结构，不需要频繁加注润滑脂就能保证长时间运行的顺畅性，降低日常维护的工作量。机架底部设置了减震缓冲垫，运行过程中传动构件产生的振动会被缓冲垫吸收，不会产生明显的振动传递，放置在轻质工作台面上也不会出现滑移或者共振噪音。
