本田摩托前挡泥板三维扫描逆向结构

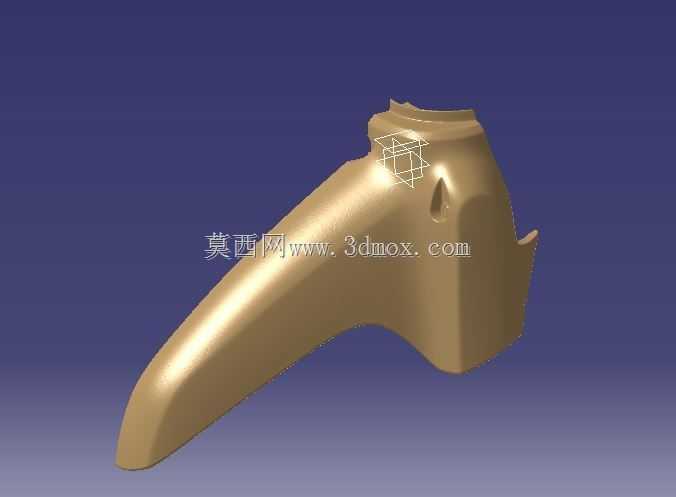

　　这款覆盖件的三维扫描数据，主要适配本田系列跨骑式摩托的前轮区域，日常骑行场景里，它的核心作用是阻挡前轮高速转动带起的泥水、碎石、路面积水，避免这些杂物直接冲刷车架前部、发动机散热片以及骑行者的腿部，同时也能优化前轮区域的气流走向，减少高速行驶时轮下乱流带来的风阻与骑行抖动。从扫描得到的曲面结构来看，整体造型顺着前轮的转动弧度做了贴合式设计，前端收窄做了圆弧过渡，避免转向时与前轮胎壁、前减震套筒发生运动干涉，后部向上延伸的安装位，刚好卡在前叉上联板下方的固定点位，安装时不需要额外改动原车的孔位，直接对应原厂的固定螺栓点位就能完成装配。做逆向建模的时候，首先要保证曲面的光顺度，因为这类外观覆盖件如果曲面出现折角、不光顺的问题，

　　注塑脱模后很容易出现表面缩痕、反光不均的情况，影响外观质感；其次要控制壁厚的均匀性，这类塑料覆盖件一般采用ABS或者PP改性材料注塑成型，壁厚控制在2.5-3mm之间，过薄的位置受飞石撞击容易开裂，过厚的位置注塑时容易出现缩水、翘曲变形，扫描数据里的壁厚过渡都是顺着曲面曲率均匀变化的，没有出现壁厚突变的区域。安装边界方面，上部的固定座预留了3个螺栓安装孔，孔位周边做了加厚的凸台结构，避免螺栓拧紧时压裂塑料件，凸台高度刚好匹配前叉安装点的间隙，不会出现安装后覆盖件晃动、与金属件硬摩擦的问题；两侧的边缘做了向内翻的包边，一方面提升零件本身的结构刚度，避免长时间骑行震动出现开裂，另一方面也能引导泥水顺着包边向下滴落，

　　不会从侧面缝隙溅到车体内部。实际维修替换场景里，这类扫描得到的逆向数据可以直接用于开模生产替换件，不需要再对原车件做反复测量，数据已经还原了原车件的所有曲面弧度、安装点位、避让结构，生产出来的配件和原厂件的装配匹配度能达到98%以上，不会出现装不上、缝隙不均的问题。另外在结构设计上，前部的下边缘做了轻微的外扩弧度，在最大转向角度下，前轮无论向左还是向右打满，胎壁和挡泥板内表面都能保留至少10mm的安全间隙，即使轮胎在满气、负载情况下出现轻微形变，也不会蹭到挡泥板内表面；内表面还预留了线束固定的卡扣位，方便固定前刹车油管、前轮转速传感器的线束，避免线束在行驶过程中晃动磨损。针对不同使用场景，这个结构还可以在表面做纹理处理，

　　比如磨砂皮纹或者亮面烤漆，匹配不同车型的外观风格，安装位的结构也可以根据不同年款的车型做微调，只需要改动上部固定座的孔位距离，主体曲面部分不需要做大的调整，就能适配同平台的多款车型。做三维扫描逆向的时候，重点还原了零件和周边部件的避让关系，比如前减震的伸缩行程范围内，挡泥板后部不会和减震器的防尘套发生摩擦，前轮挡泥板和前大灯下沿、侧导流罩的衔接缝隙也和原厂数据保持一致，装配后不会出现高低差、缝隙不均的问题，对于配件生产厂家来说，这类成熟的扫描数据可以大幅缩短开模前的测绘周期，减少反复试模调整的成本，生产出来的配件在装配精度、外观质感上都能接近原厂配件的水平。
