带装饰纹样S型承重挂钩三维设计

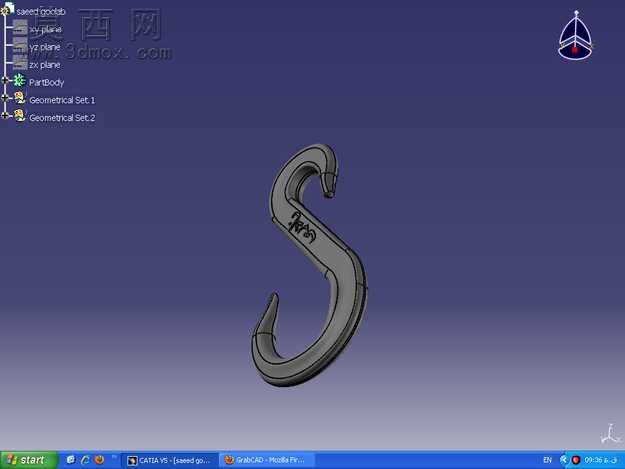

本作品为S型承重挂钩的三维参数化模型，采用CATIA软件完成全流程建模设计，建模过程严格遵循五金挂件的实际生产工艺逻辑，兼顾结构强度与外观装饰性。建模初期先绘制挂钩的中心引导曲线，参考实际使用场景下的受力分布确定S形的曲率半径，上下挂钩的开口角度经过反复测算，既保证悬挂时的取放便捷性，又能避免悬挂物件意外滑脱，中部主体位置预留装饰纹样的设计区域，在不削弱结构强度的前提下提升产品外观辨识度。实体建模阶段采用多截面实体命令完成主体轮廓生成，对挂钩的所有棱边做统一的圆角过渡处理，圆角半径根据部位不同做差异化设置：与悬挂物接触的钩尖位置采用小半径圆角，避免刮损被悬挂物件的表面，主体受力位置采用大半径圆角，分散承重时的应力集中，防止长期使用出现断裂变形。装饰纹样区域采用凹槽命令完成图案雕刻，纹样深度控制在主体壁厚的六分之一以内，既保证纹样清晰立体，又不会过度削减挂钩的承重能力。材质设定阶段为模型赋予哑光金属材质，模拟不锈钢冲压抛光后的表面质感，调整材质的粗糙度与反光参数，还原五金件真实的哑光金属光泽，同时对钩尖位置做轻微的高光处理，突出边缘的圆滑过渡效果。结构设计上充分考虑实际使用需求，上下两个挂钩的朝向做了角度偏移，避免悬挂后物件出现扭转歪斜，中部的加粗设计提升整体抗弯折性能，可适配日常家居、仓储、展会等多场景的悬挂使用需求。建模完成后通过软件的干涉检查与应力分析模块验证结构合理性，确认无结构冲突、承重薄弱点等问题，模型的所有参数均保留可编辑状态，可根据实际使用需求调整整体尺寸、钩体粗细、纹样样式，适配不同承重等级、不同应用场景的衍生设计需求，模型曲面顺滑无破面，可直接用于后续的工程图导出、3D打印样件验证、开模生产等后续环节。
