DIY轴向磁通磁通量发生器结构设计

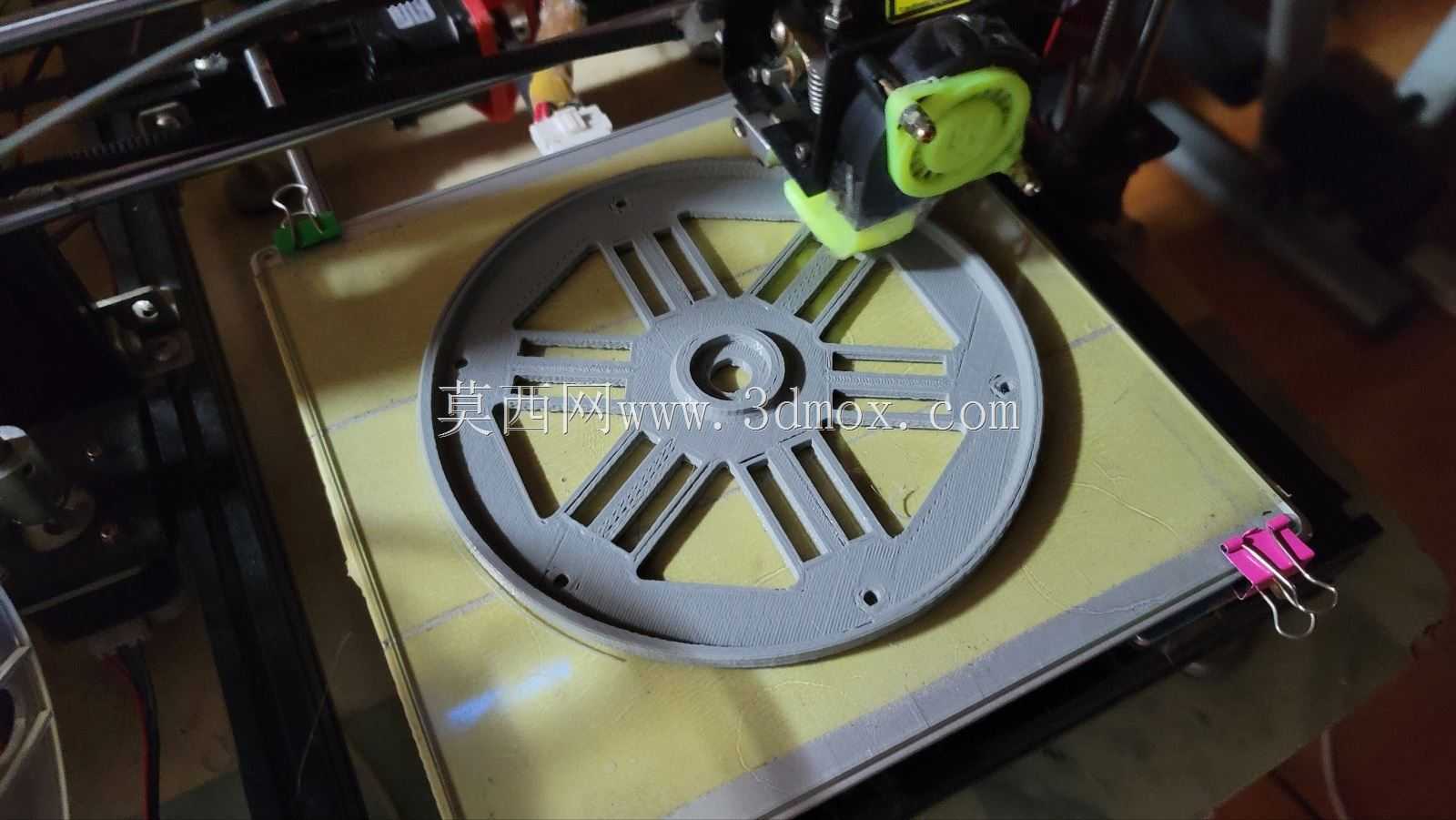

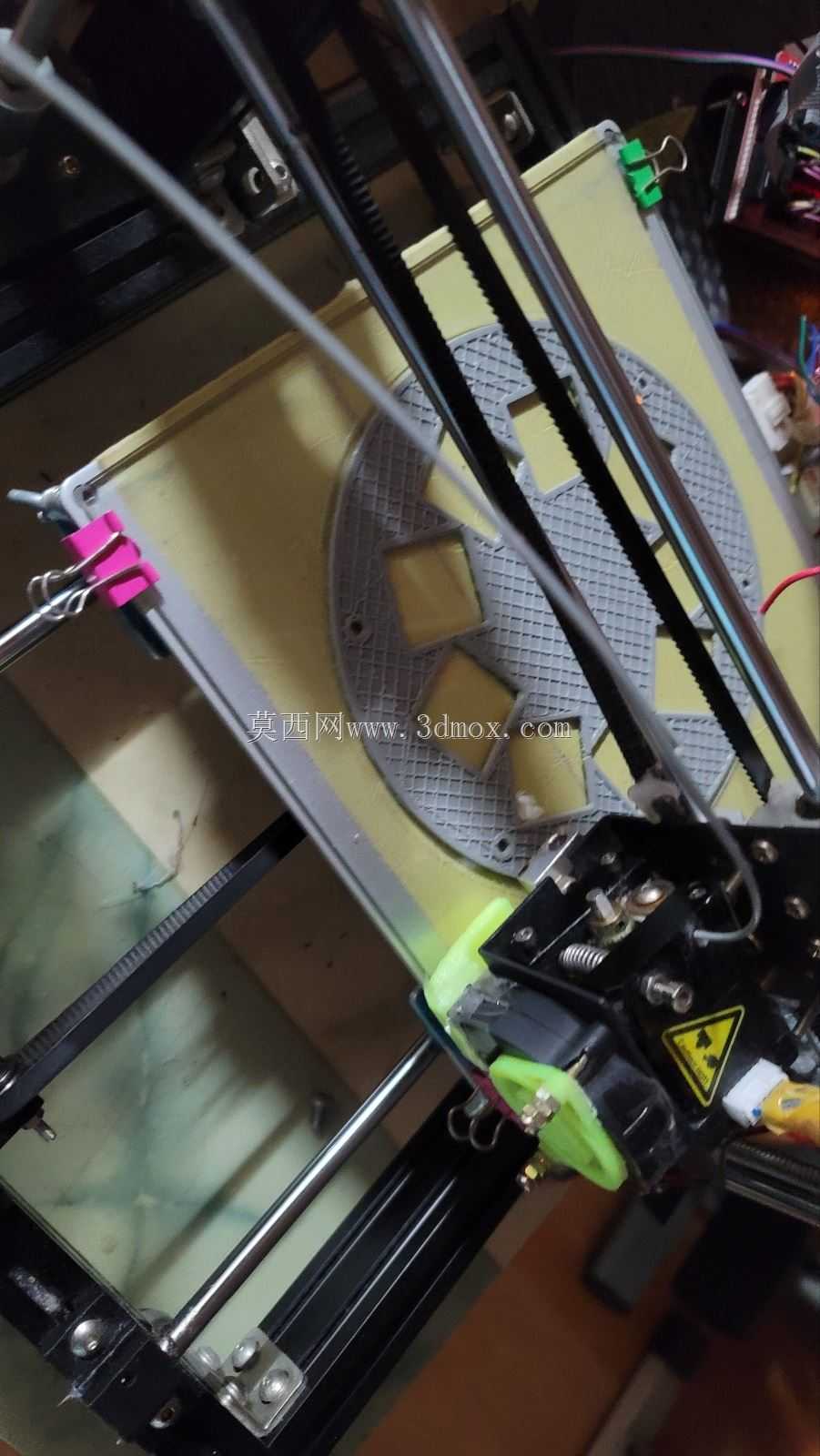

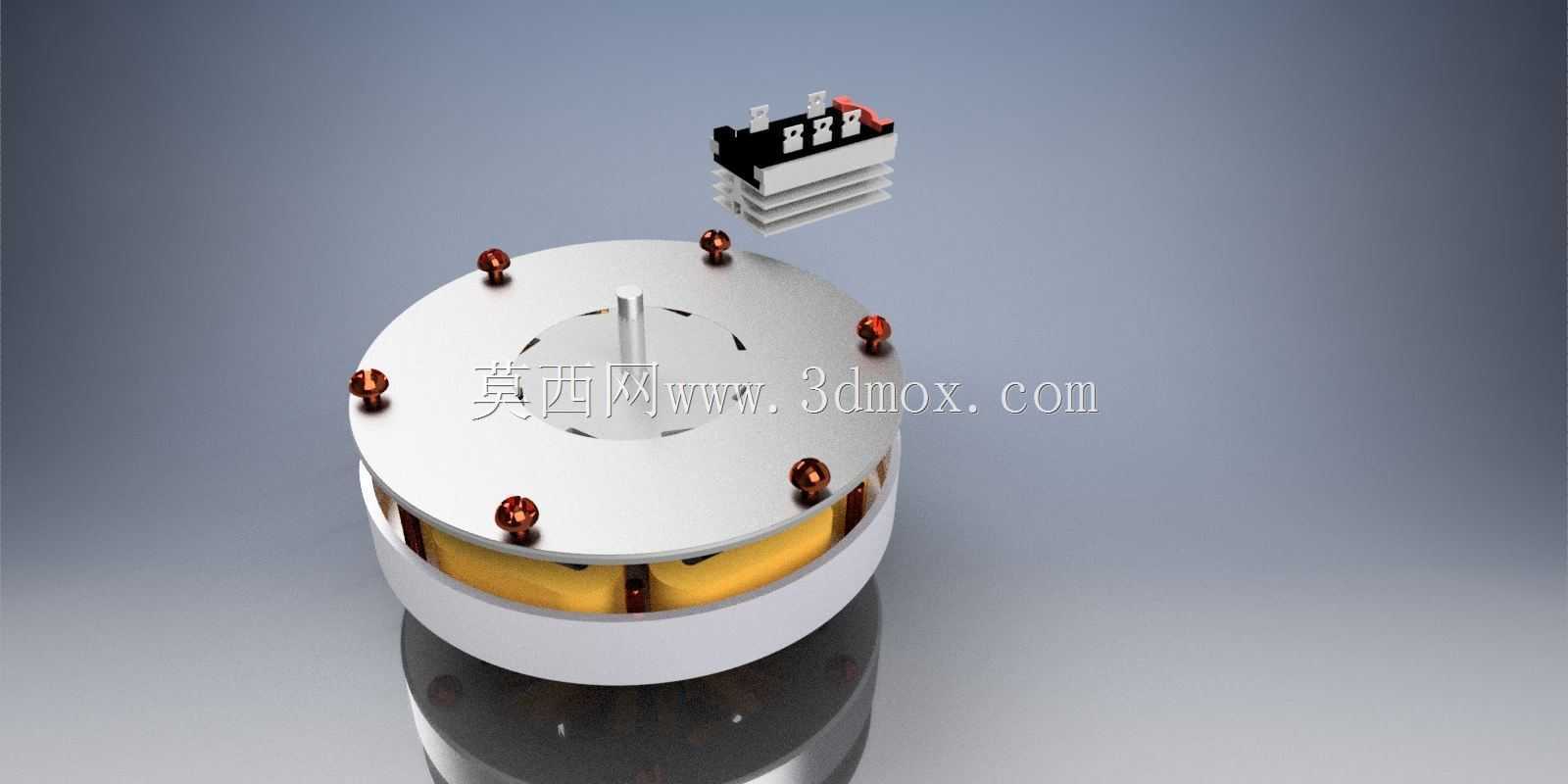

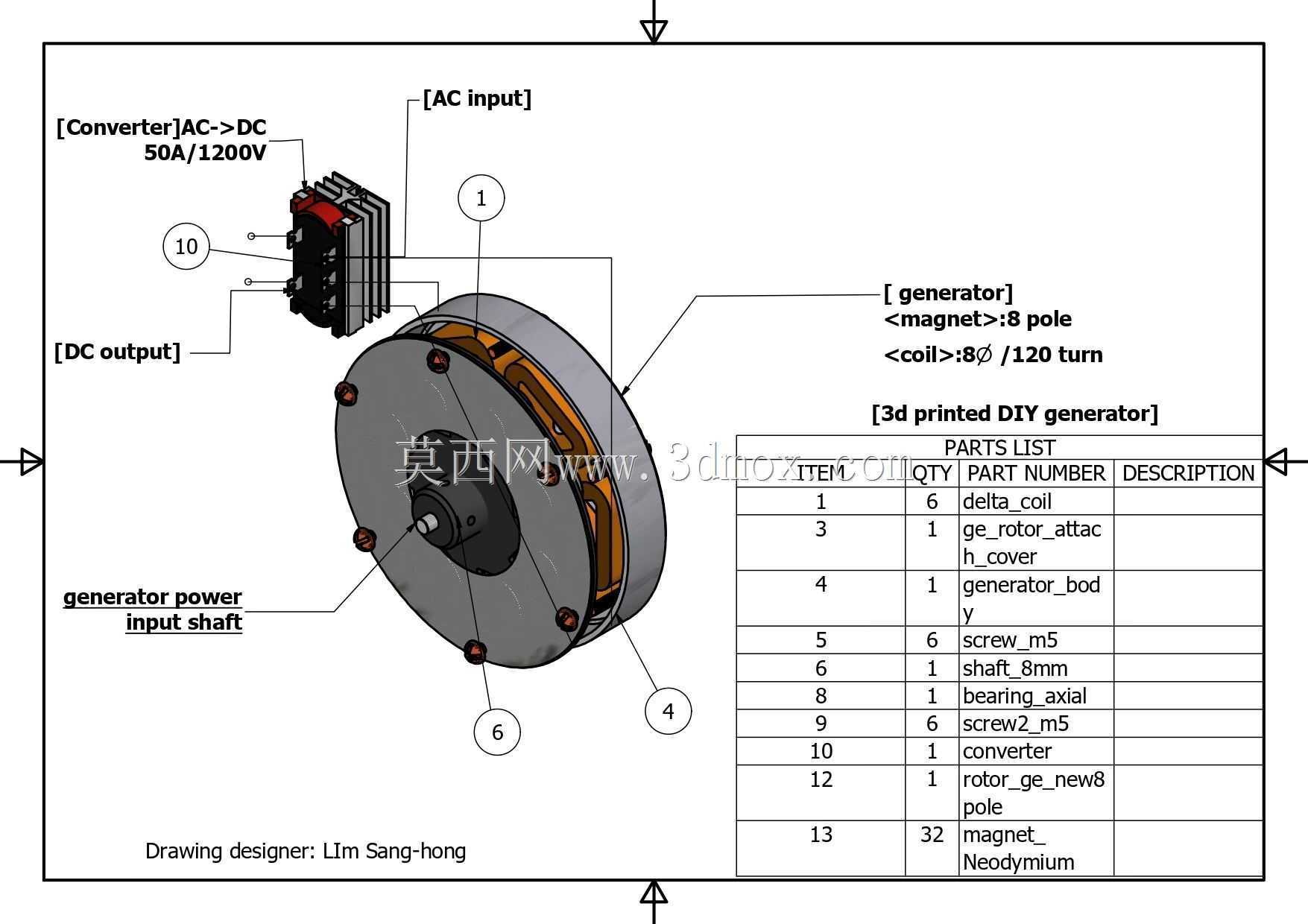

　　在小型电动动力装置、教学实验演示、低功率离网发电场景中，轴向磁通结构的电磁转换设备凭借轴向尺寸紧凑、扭矩密度高的特性，一直是DIY工程实践与小型特种动力开发的热门方向。这款可3D打印的轴向磁通发生器，核心围绕盘式绕组与永磁转子的同轴配合完成电磁能量转换，整体采用扁平盘式布局，所有结构支撑件均可通过桌面级FDM3D打印机制作，大幅降低了小批量试制与个人DIY的加工门槛。

　　从实际应用场景来看，这类结构既可以作为低速大扭矩的直驱电机使用，适配小型电动滑板、桌面级转台、低速传动实验台的动力输入需求，也可作为手摇式或风力驱动的微型发电机，为户外小型电子设备、教学演示电路提供低压直流电源，相比传统径向磁通的同功率电机，其轴向厚度可压缩40%以上，安装时不需要预留过长的轴向装配空间，尤其适合对安装厚度有严格限制的扁平式设备内部集成。

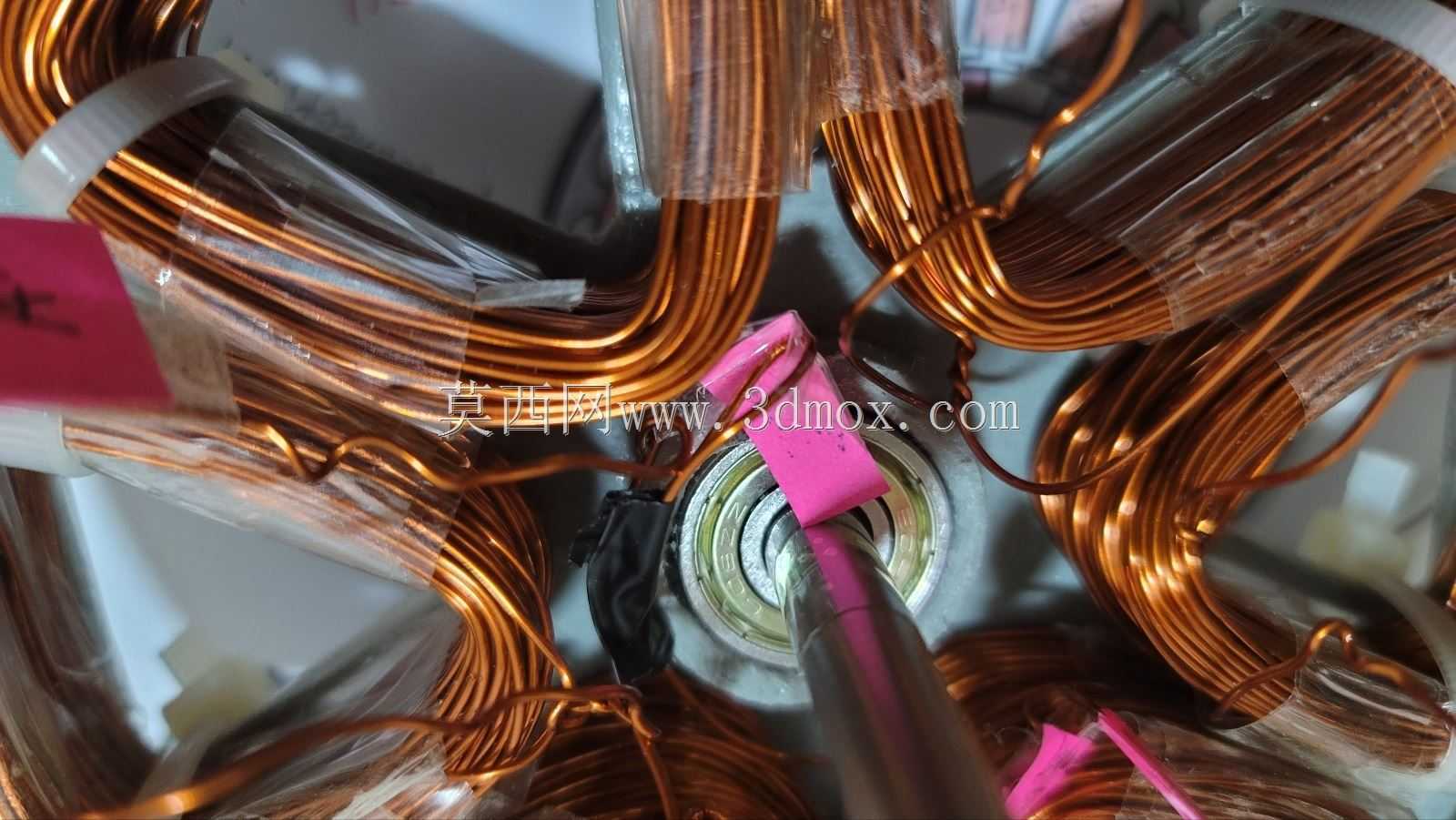

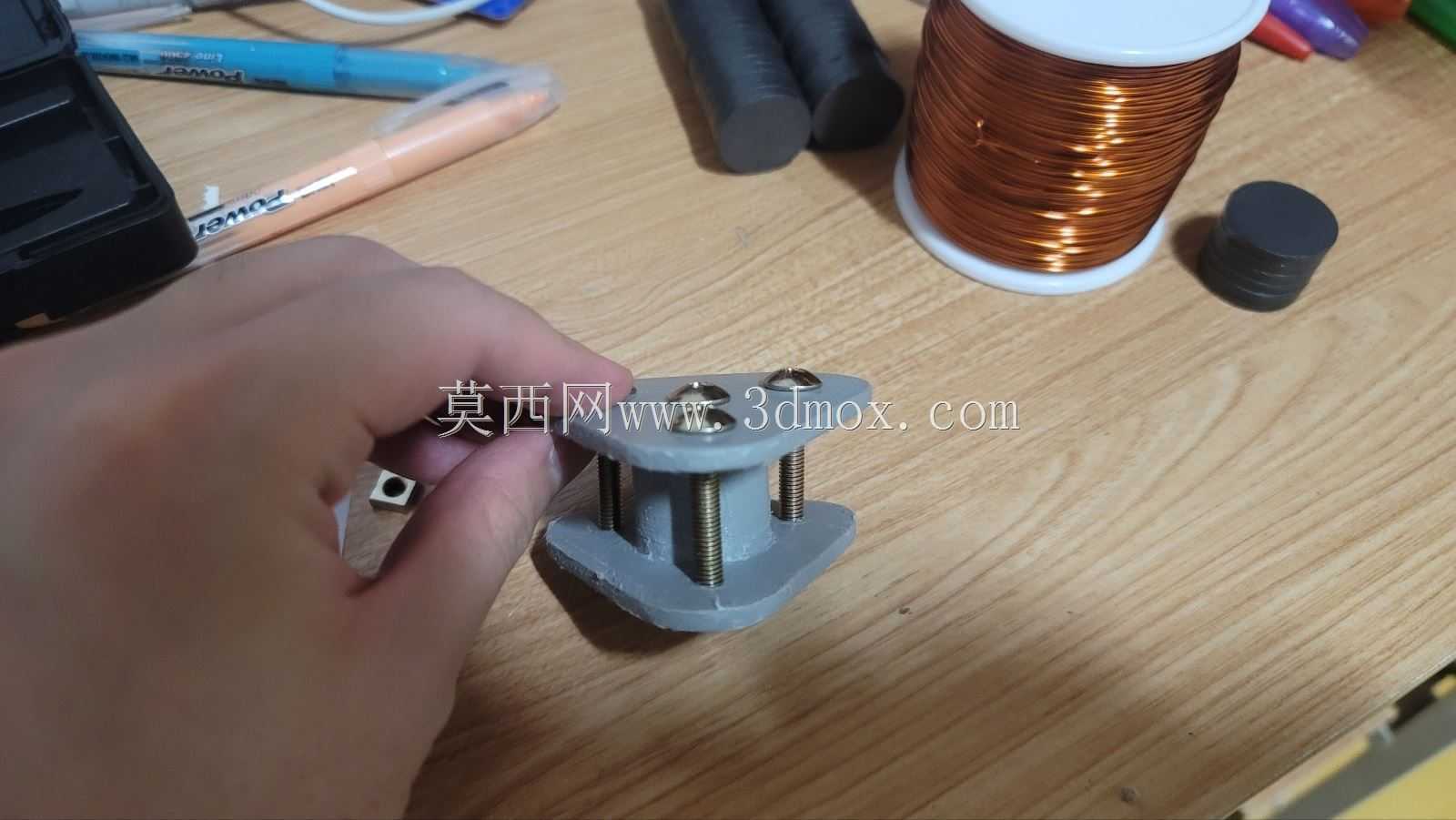

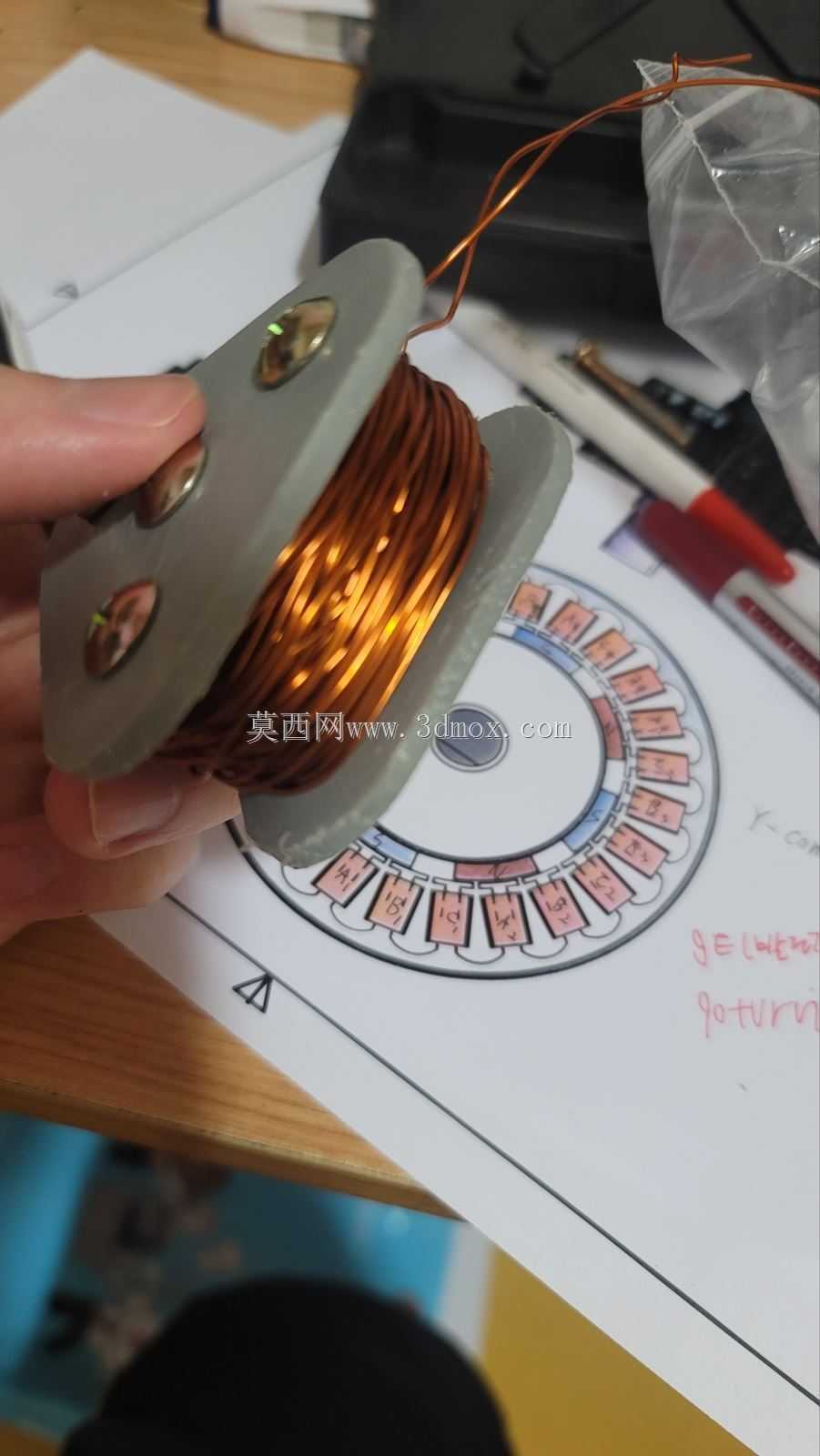

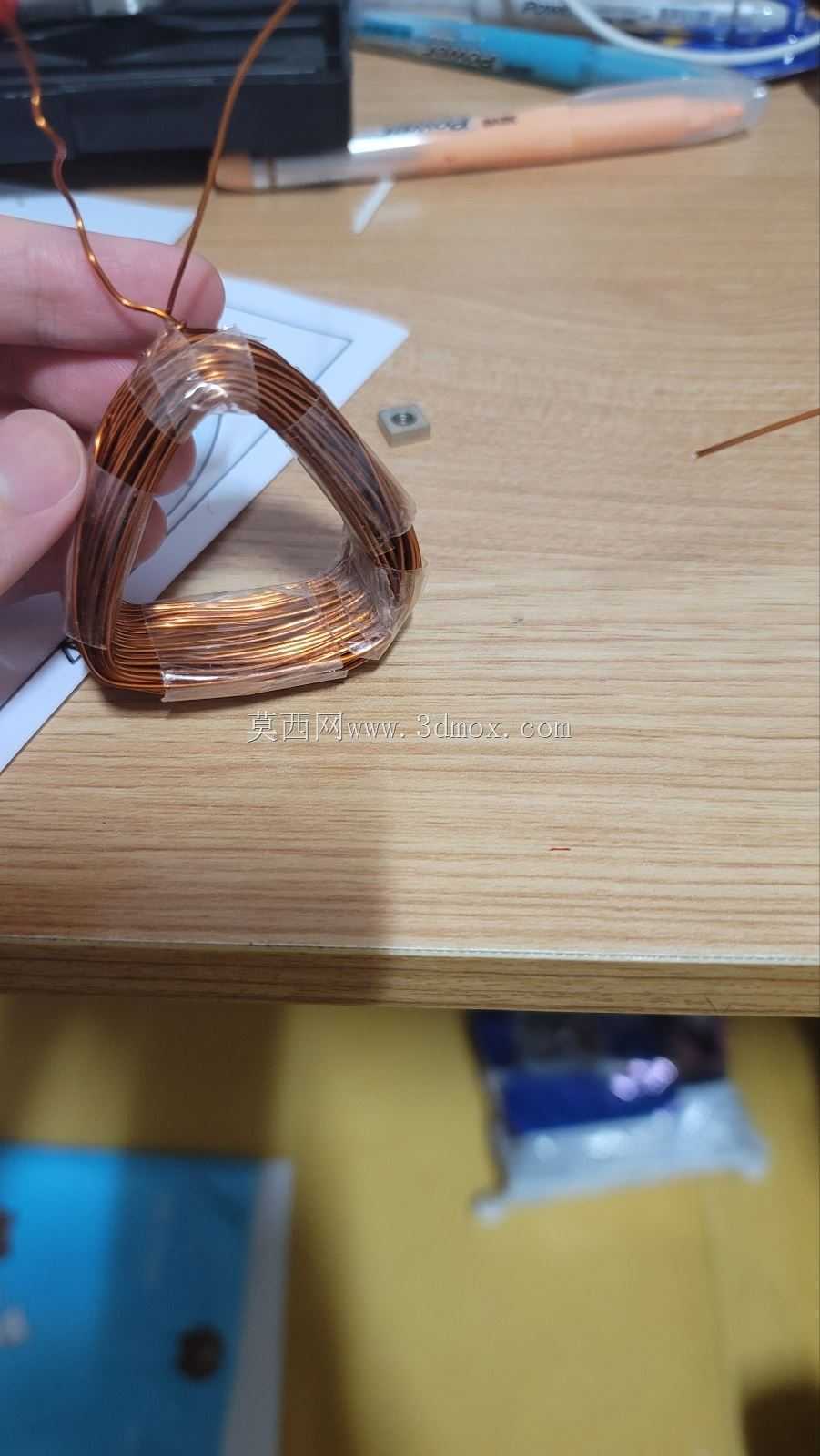

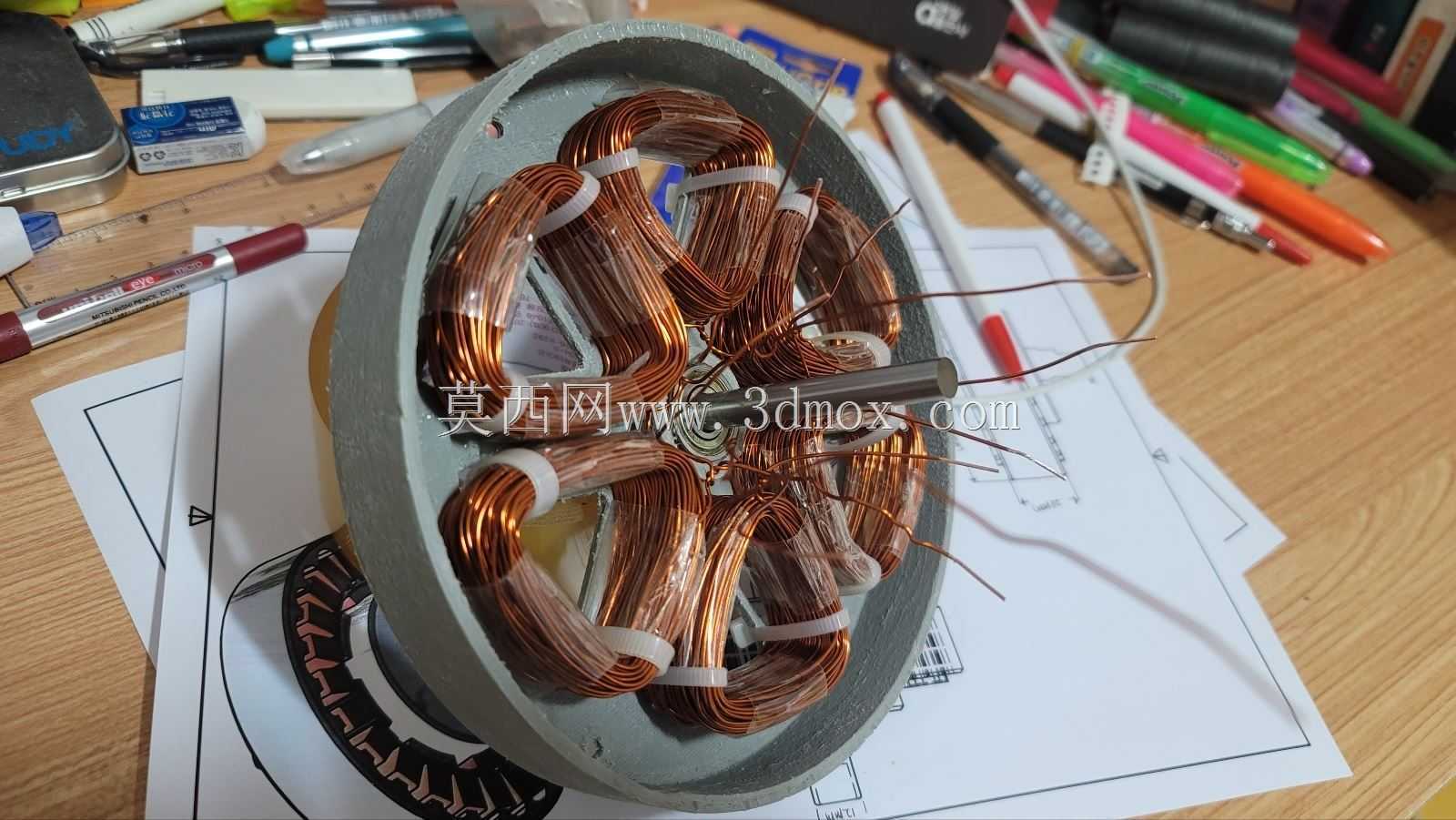

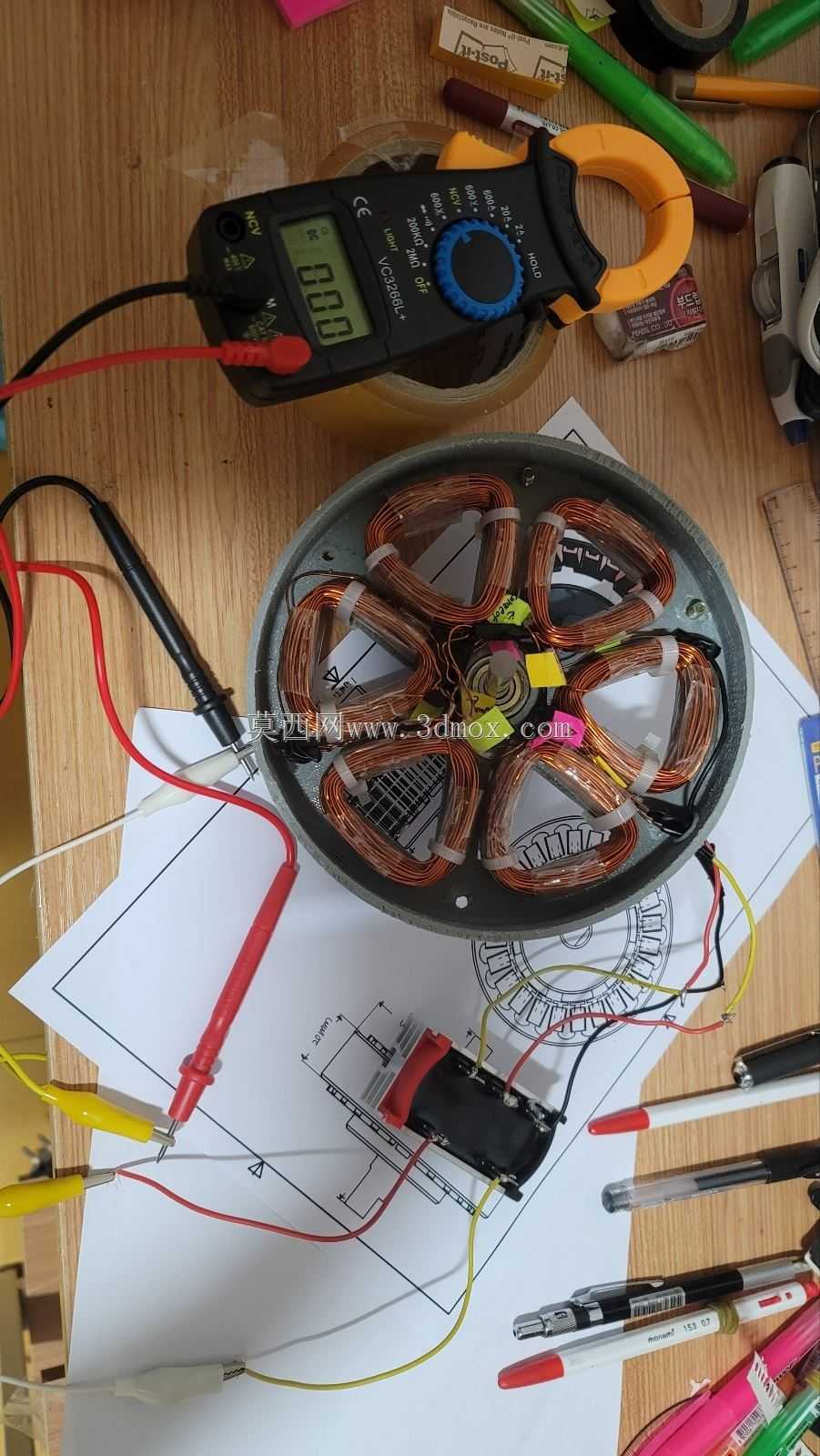

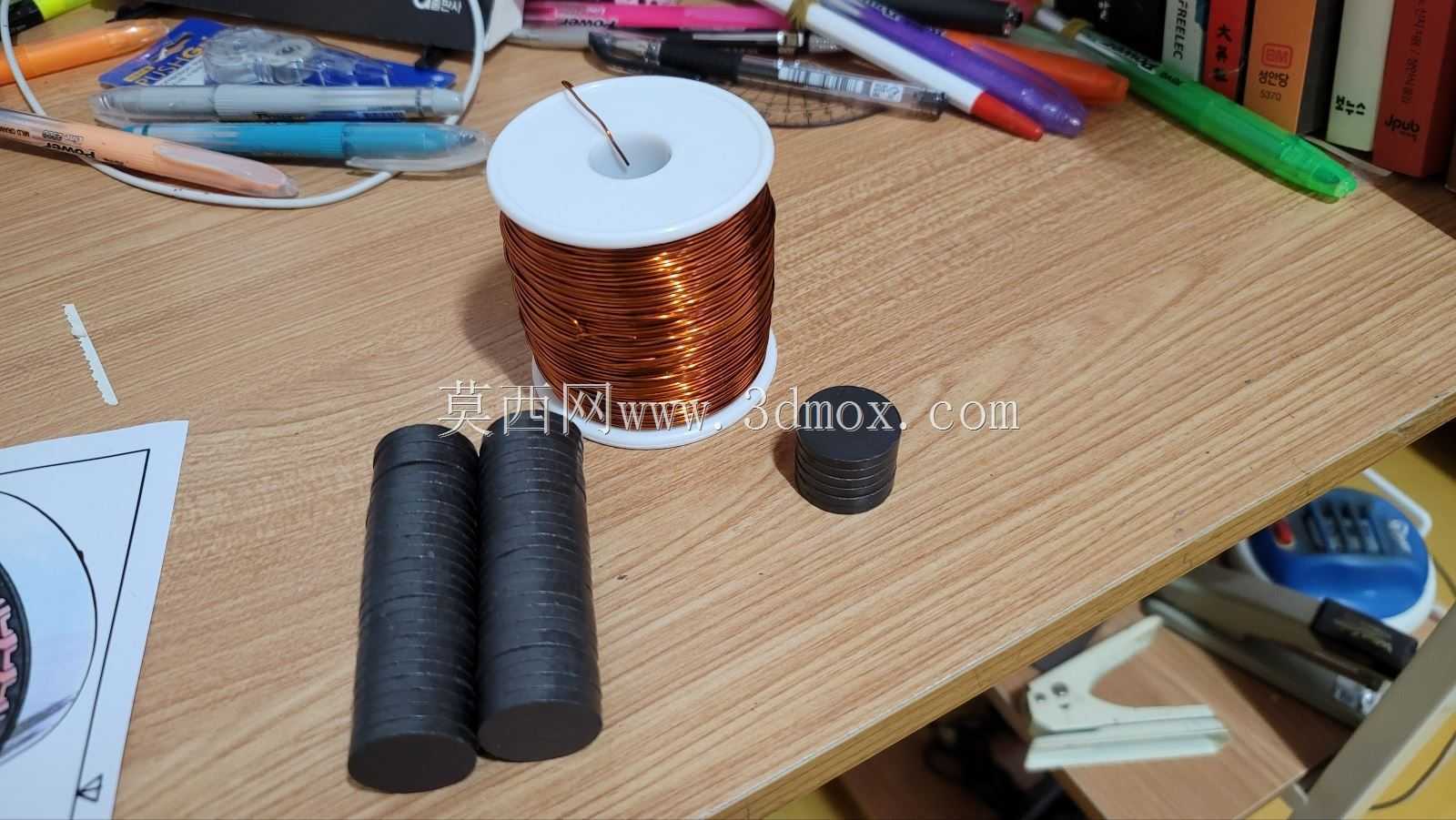

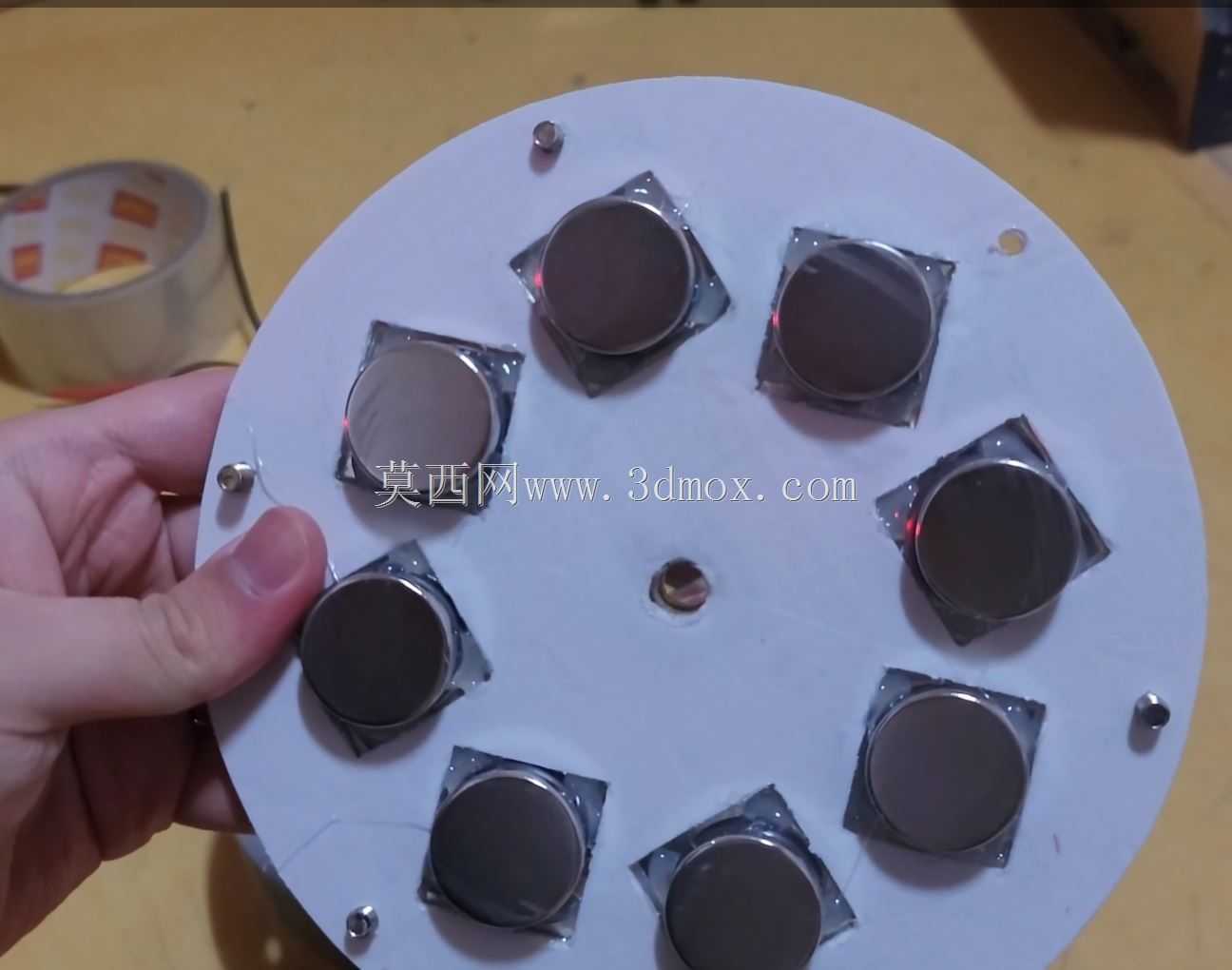

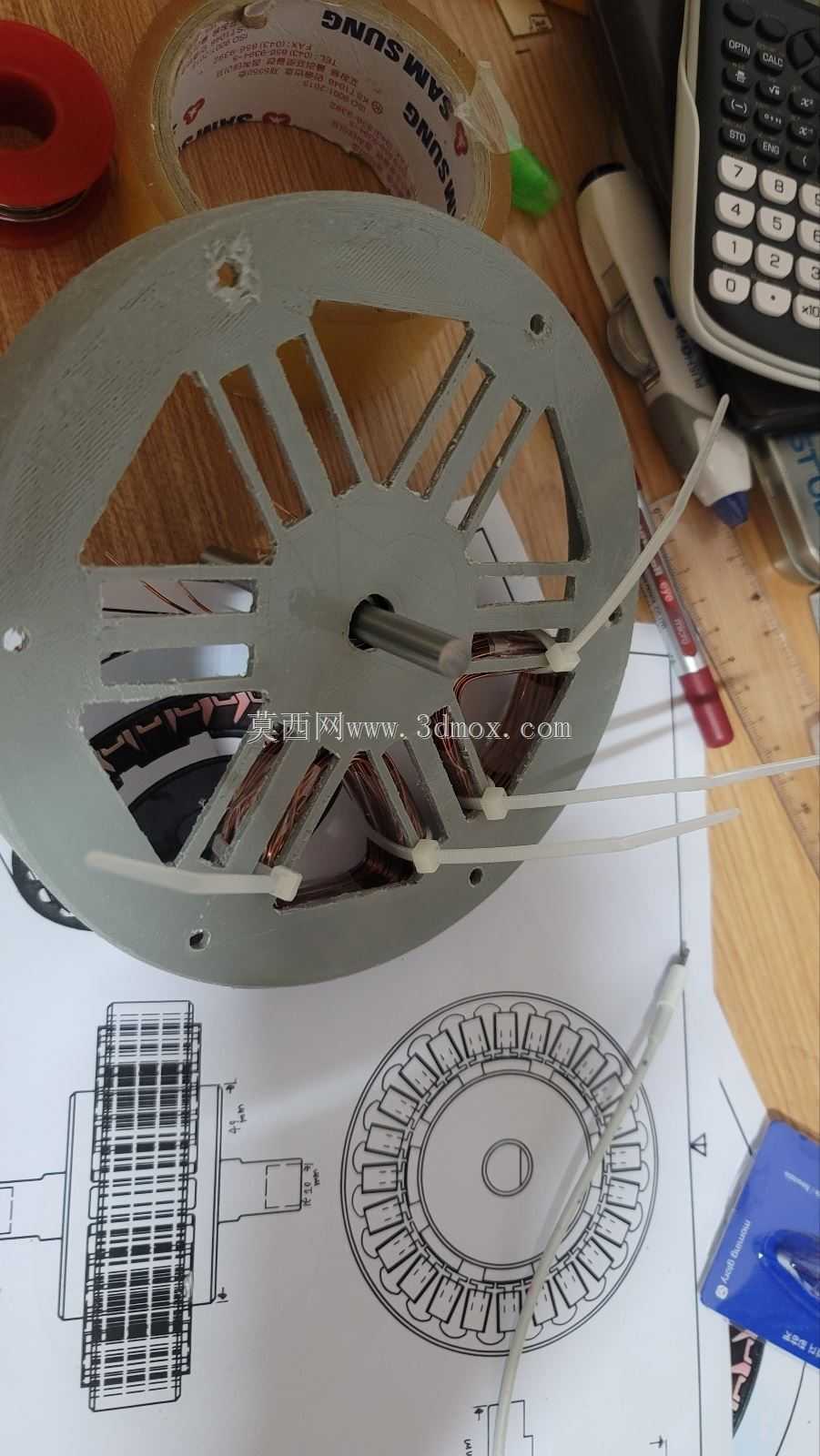

　　设计思路上，整个结构采用无铁芯盘式绕组排布，六组独立绕组沿圆周均布在定子盘上，绕组采用多股漆包线绕制后嵌入3D打印的定子卡槽内，卡槽的定位公差控制在0.2mm以内，保证每组绕组与转子永磁体的气隙均匀，避免运转过程中出现磁拉力不均导致的卡顿或振动。转子部分采用环形永磁体阵列，每块永磁体的极性沿圆周交替排布，与定子绕组的位置精准对应，转子盘同样采用3D打印制作，预留永磁体安装槽与中心轴孔，中心轴孔适配标准6mm直径的传动轴，可直接与通用轴承、联轴器配合，不需要额外加工转接结构。

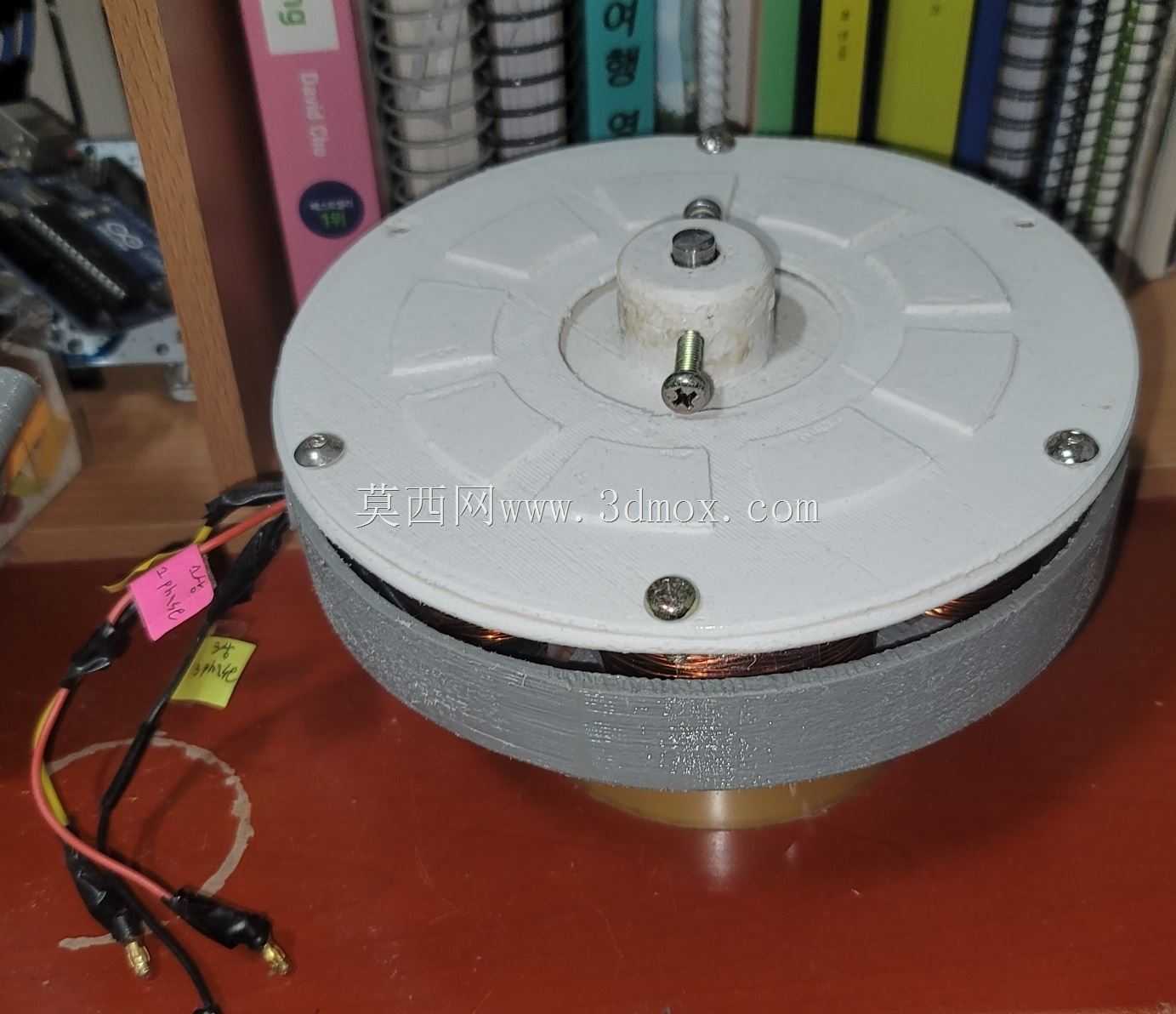

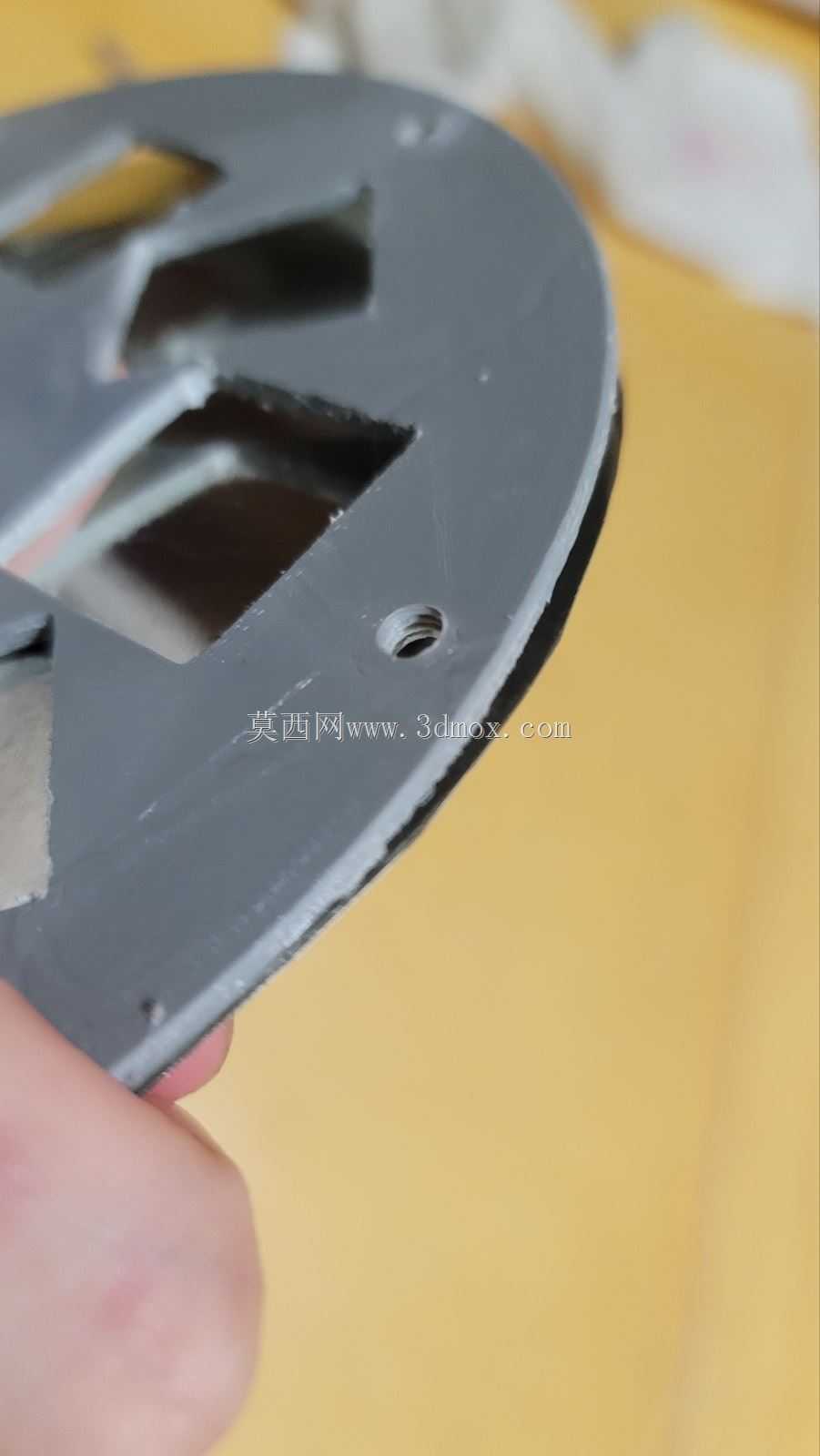

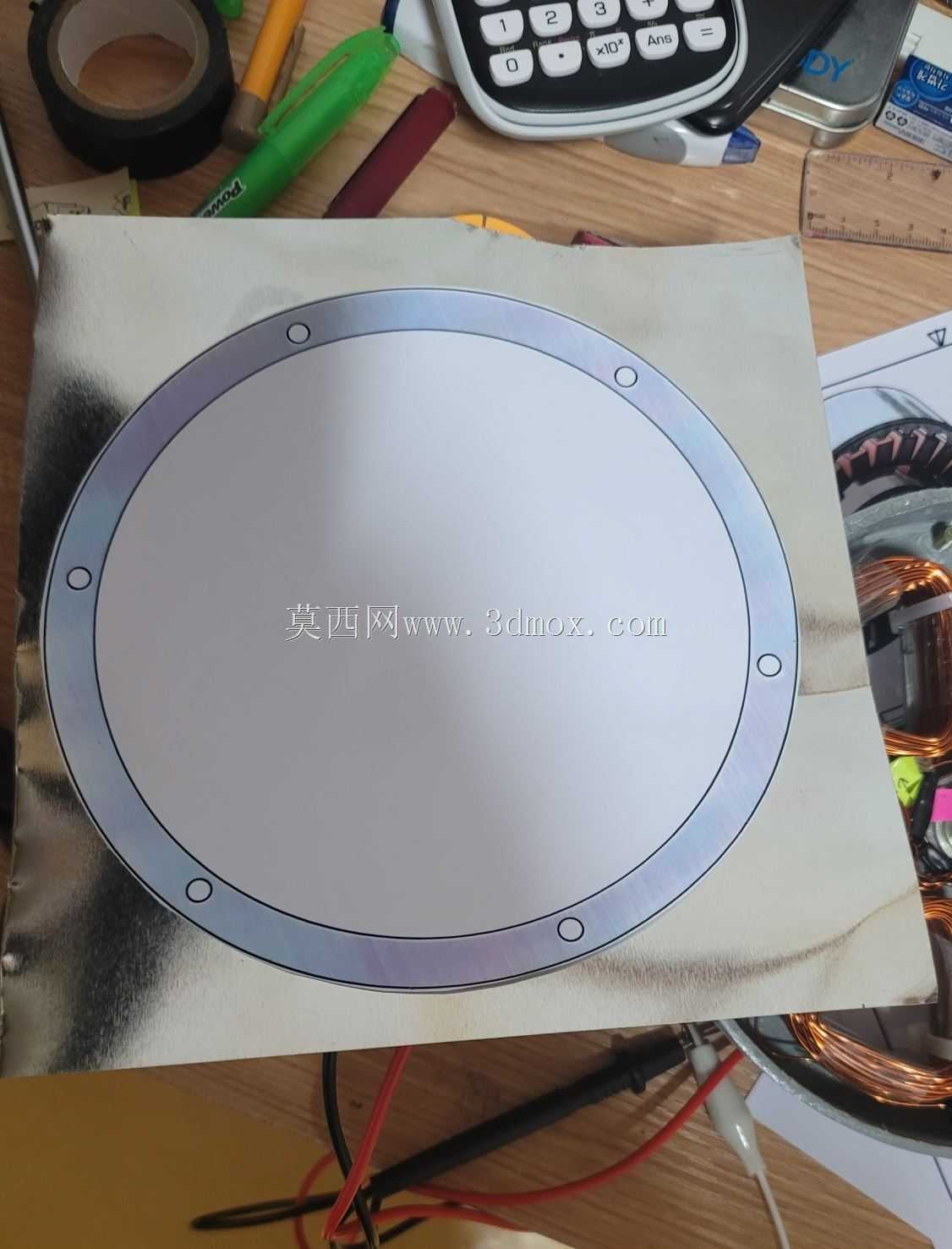

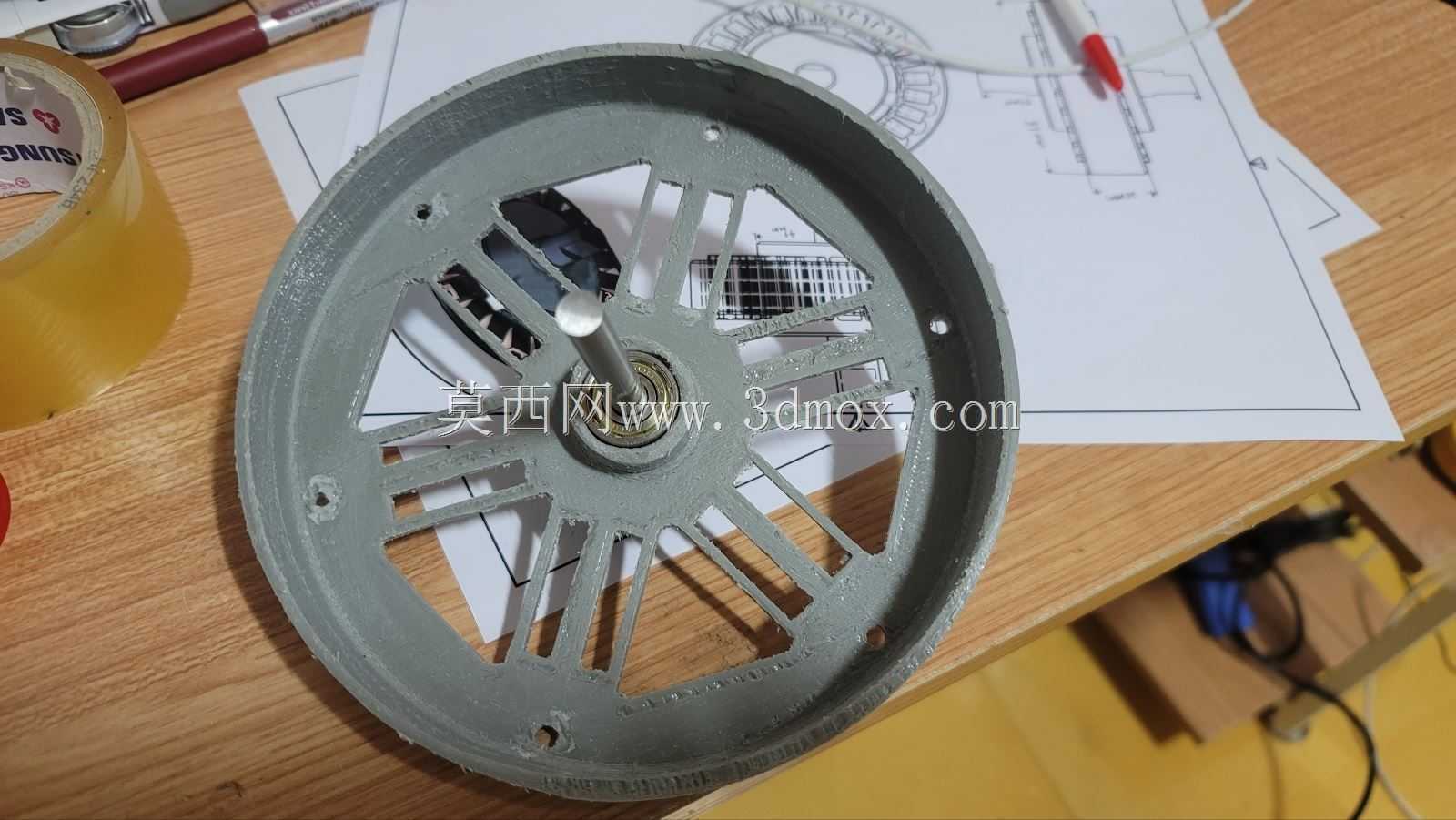

　　外形尺寸方面，整个装置的外径控制在180mm，轴向总厚度不超过35mm，安装边界上，定子盘外圈预留了4个均布的M3安装孔，孔位所在的安装圆直径为165mm，可直接固定在平面支架或设备壳体上，中心轴的伸出长度可根据实际安装需求调整3D打印的轴套长度，适配不同的安装深度要求。气隙设计上，定子与转子之间的工作气隙设定为1.5mm，既可以避免3D打印件的加工误差导致运转时的动静摩擦，也能尽可能降低磁路的磁阻，保证电磁转换效率。

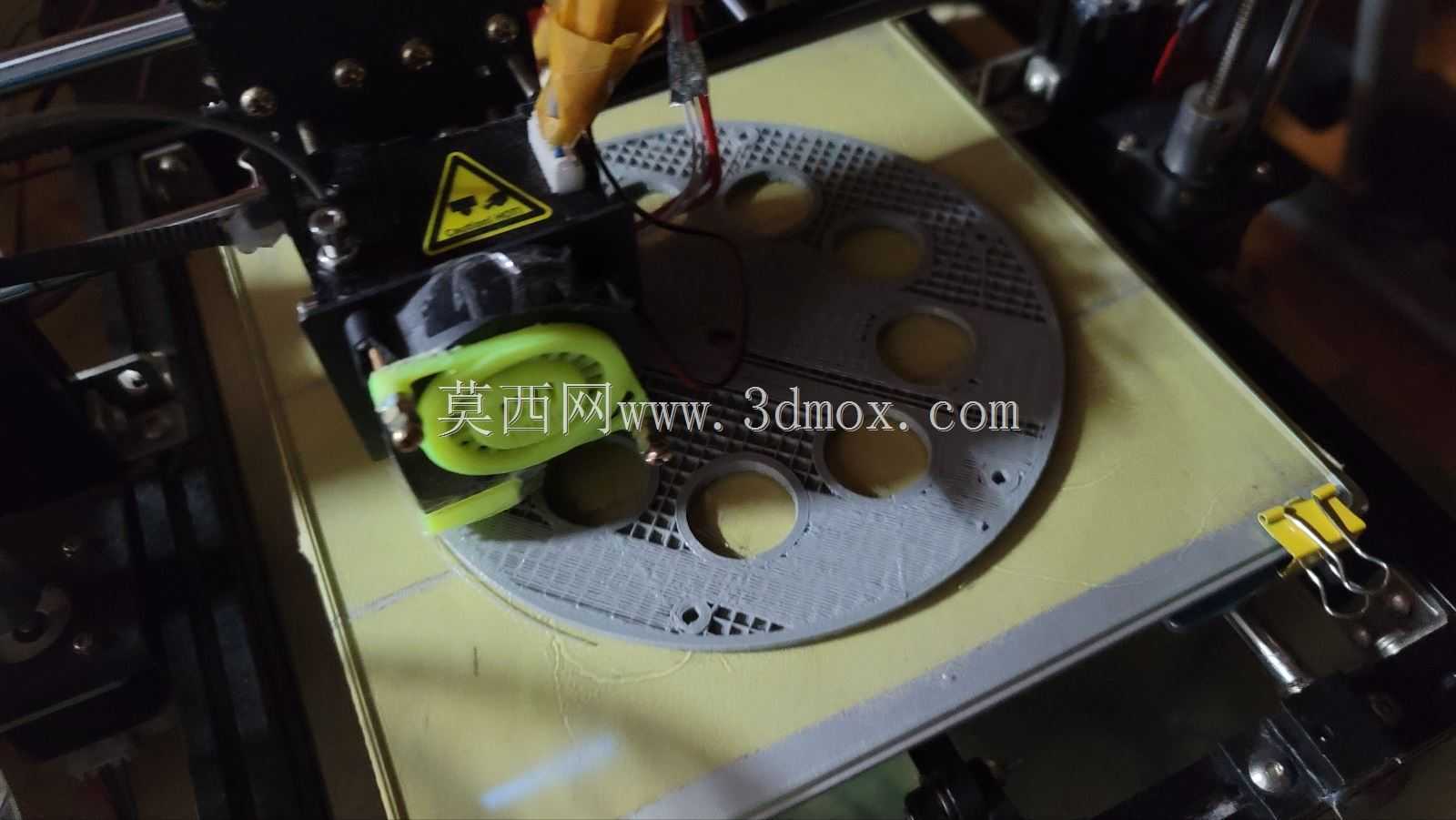

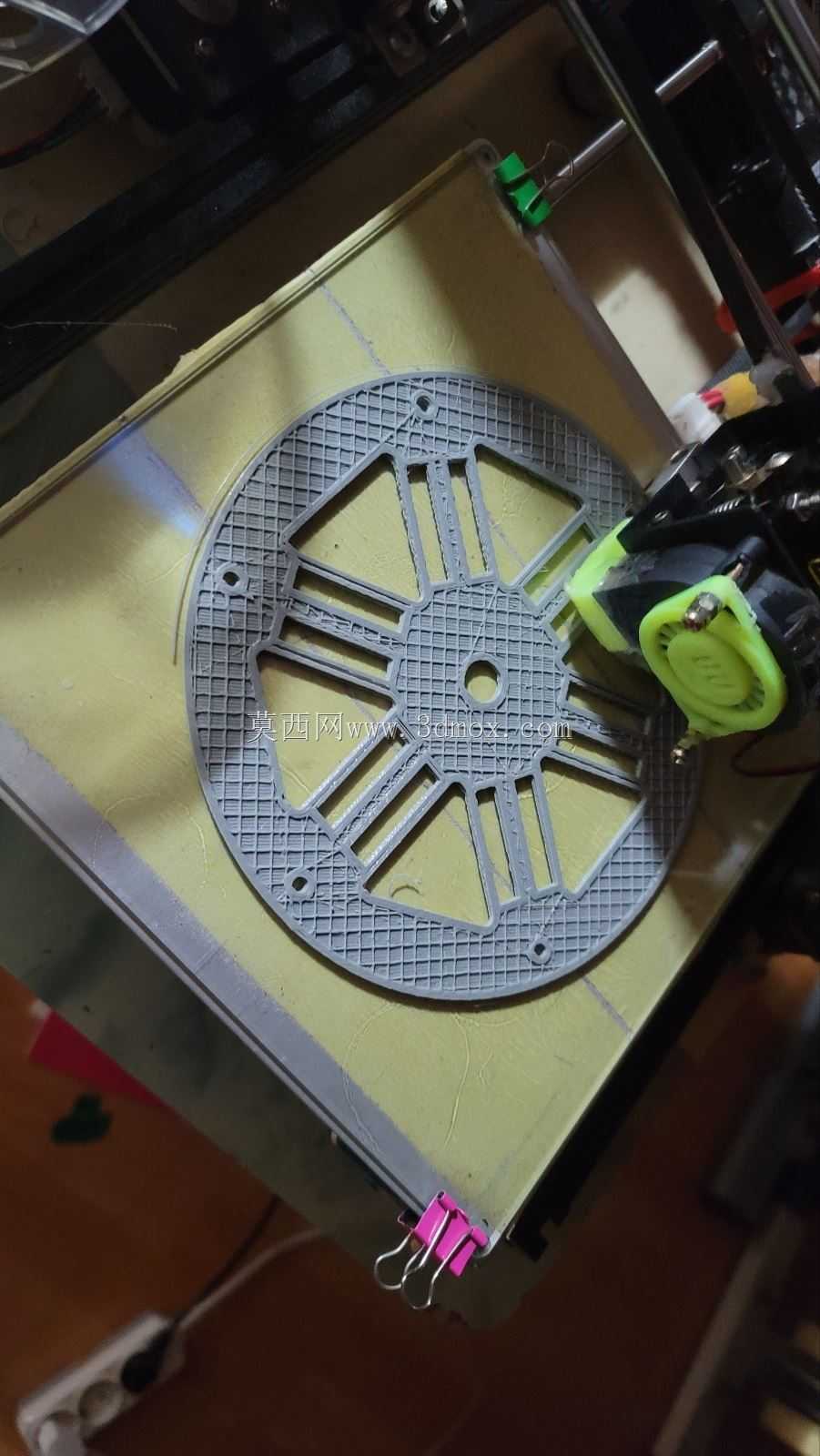

　　功能特性上，无铁芯的设计从根源上消除了铁芯带来的齿槽转矩，运转时的阻力更小，低速转动时的输出更平顺，作为发电机使用时，在每分钟300转的转速下即可输出稳定的5V以上电压，可直接通过整流模块为小型锂电池充电；作为电机使用时，搭配常规的无刷电调即可实现平稳调速，空载转速可达每分钟1200转，持续输出扭矩可达0.3N·m，足够驱动小型负载运转。所有结构件的3D打印填充率设置在30%即可满足强度要求，打印时不需要额外添加支撑，绕组的接线端预留了统一的出线槽，可直接沿定子盘边缘引出接线，避免走线干涉转子运转。

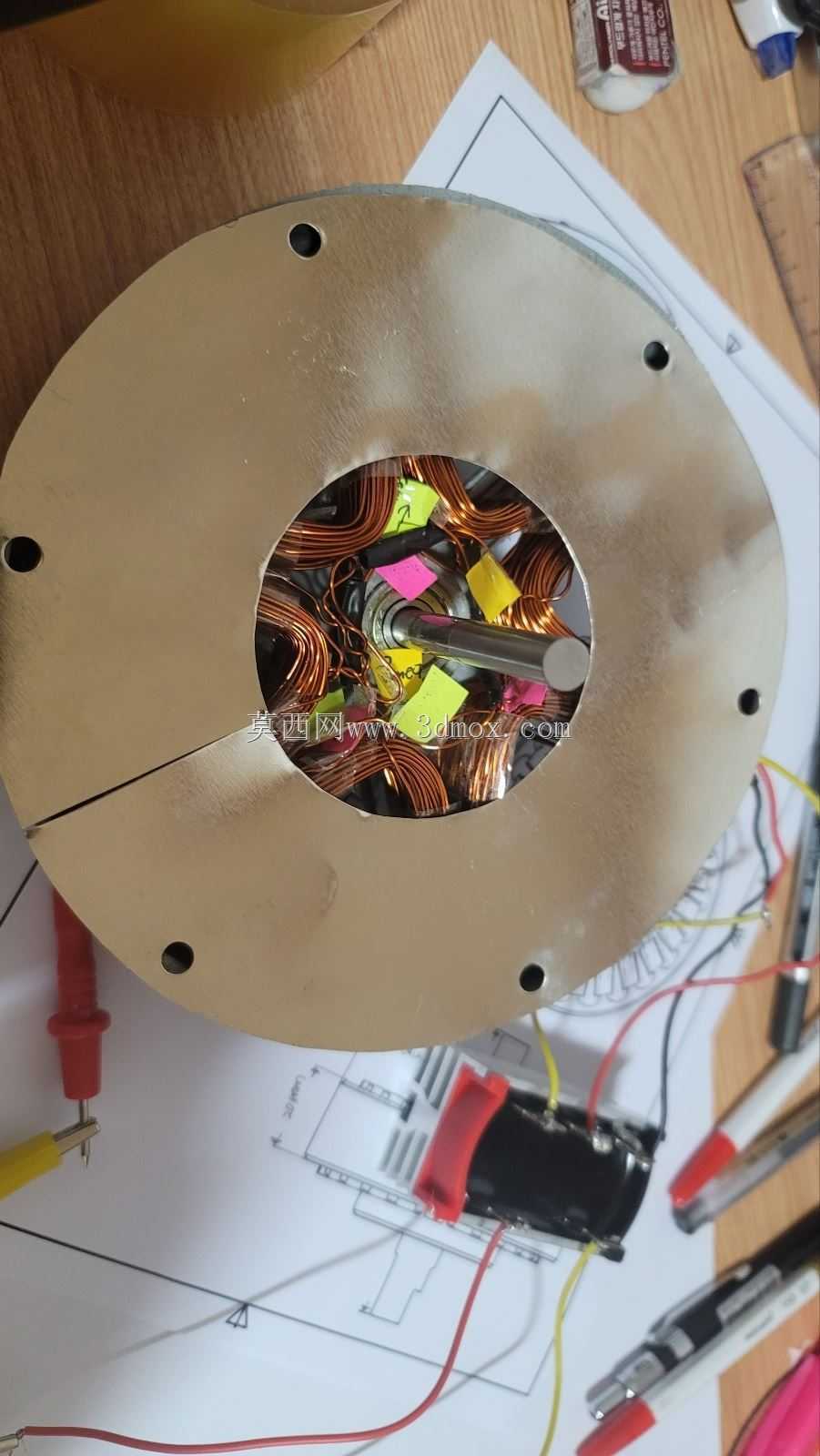

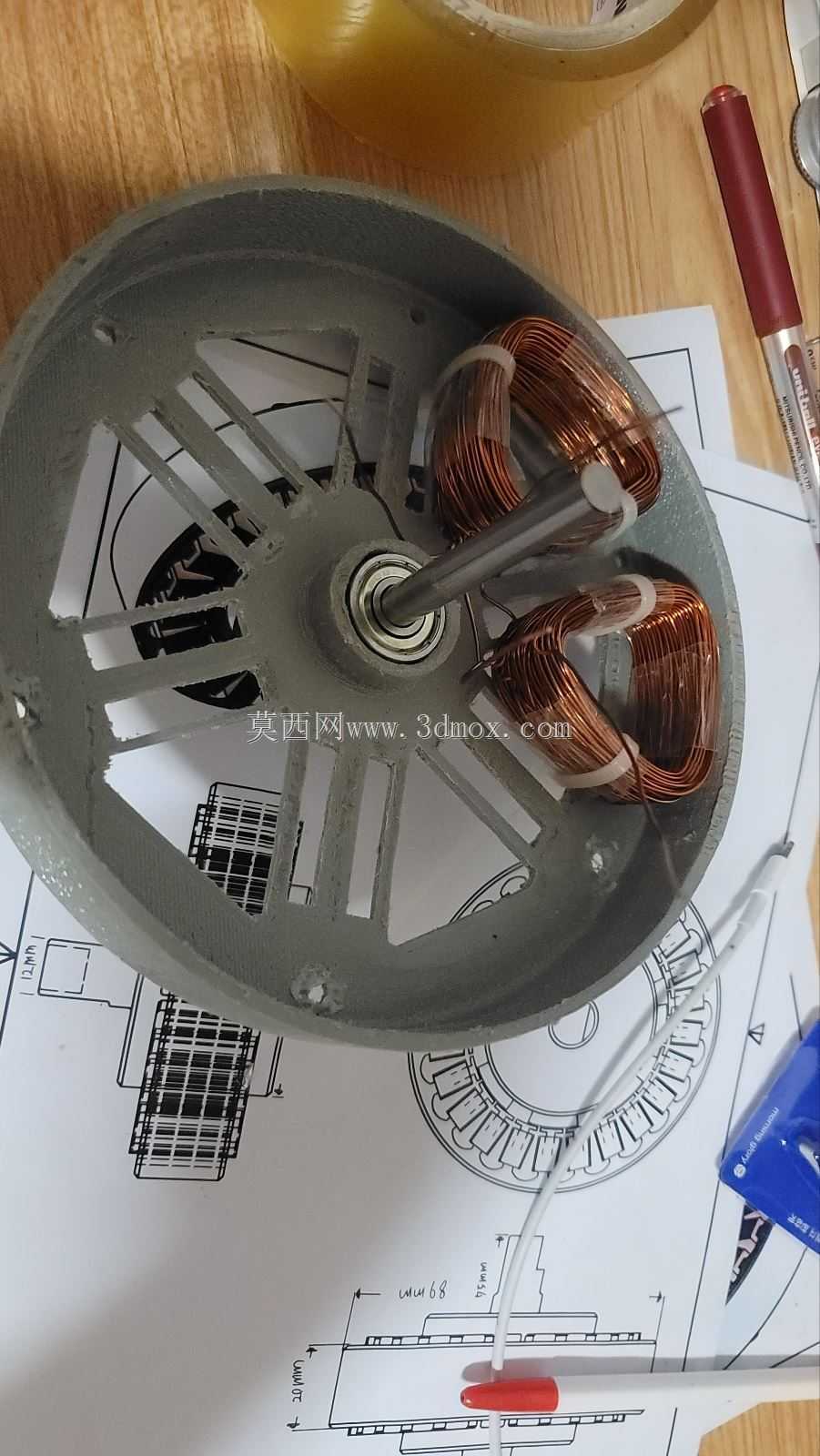

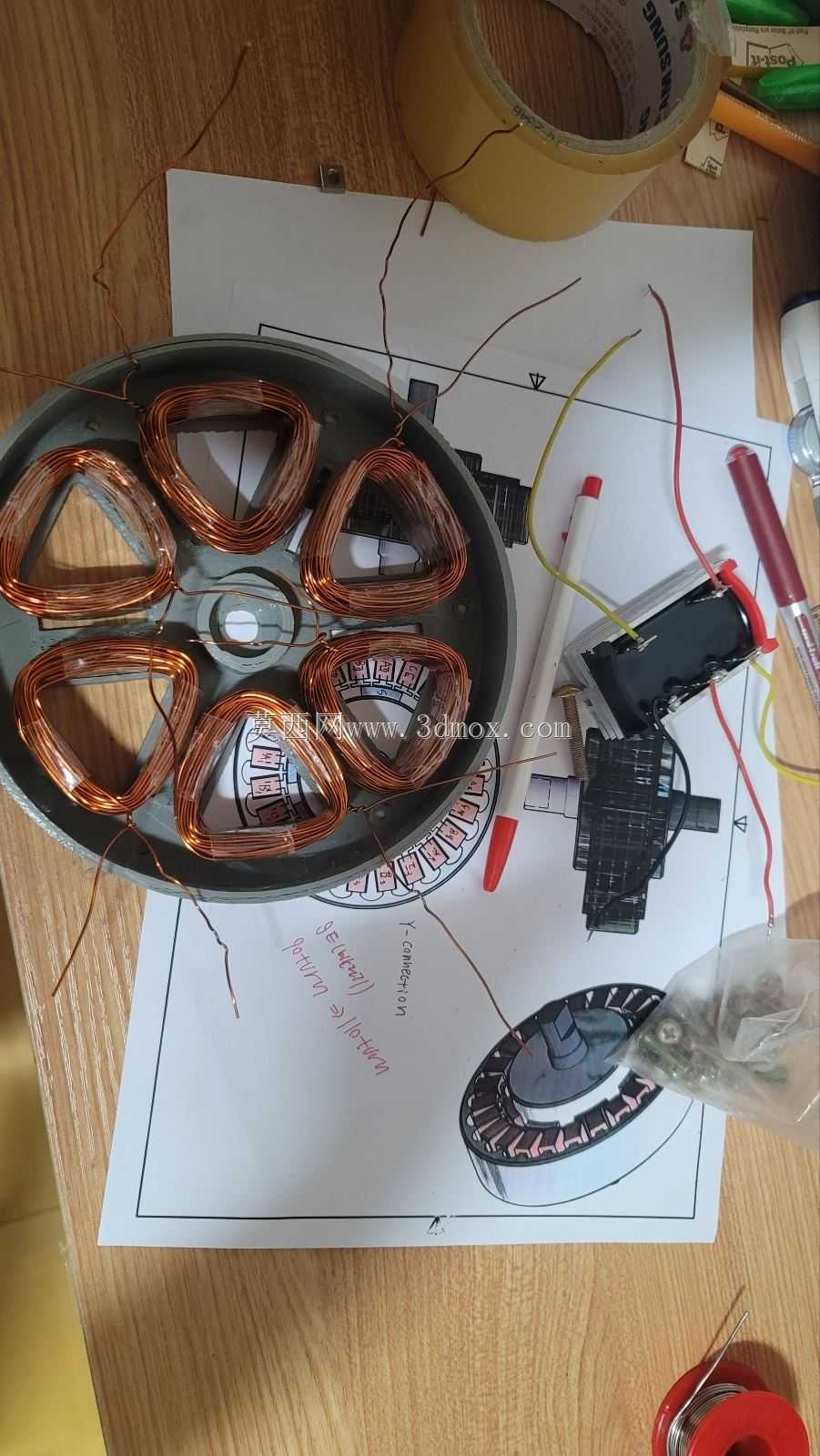

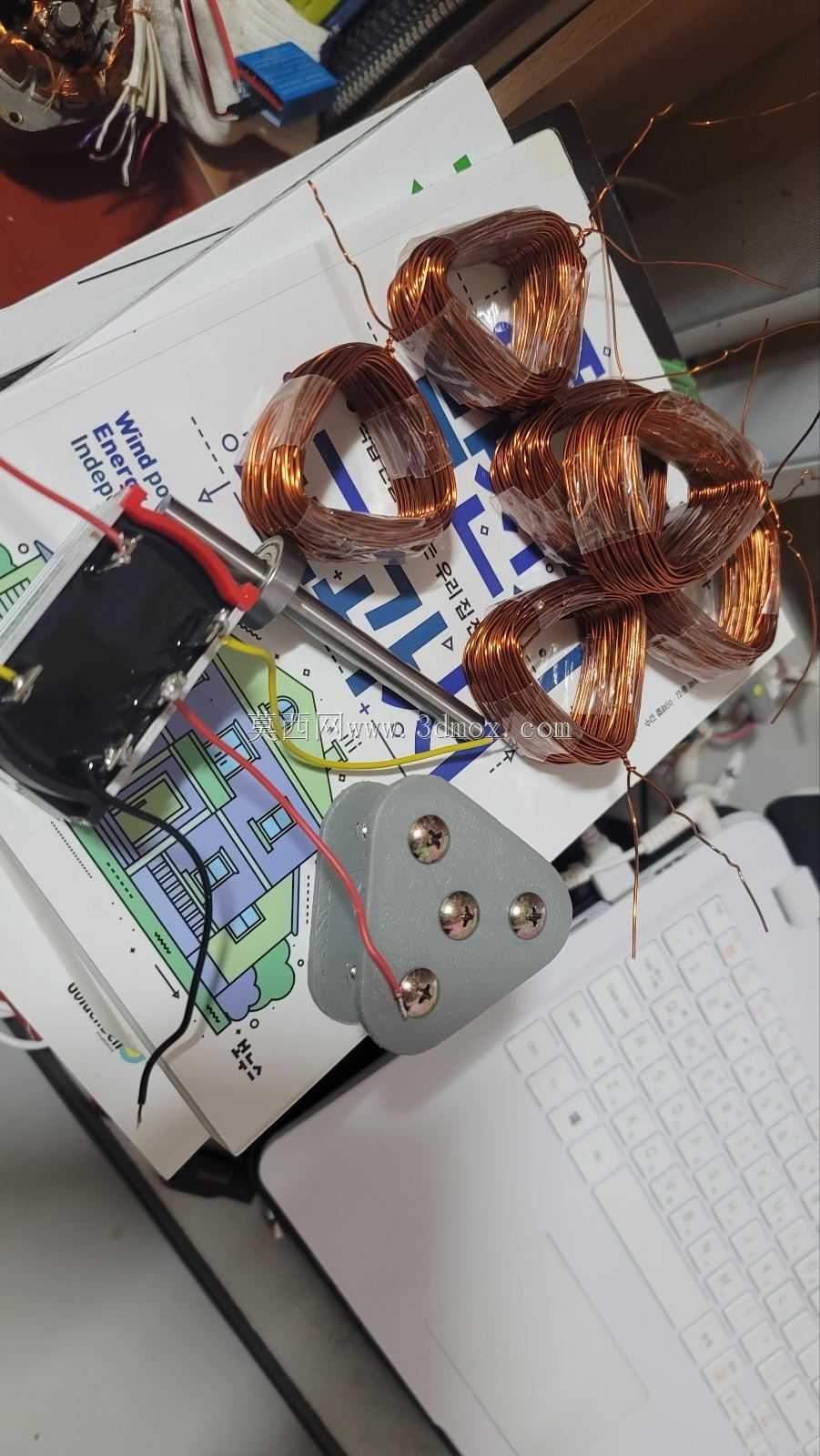

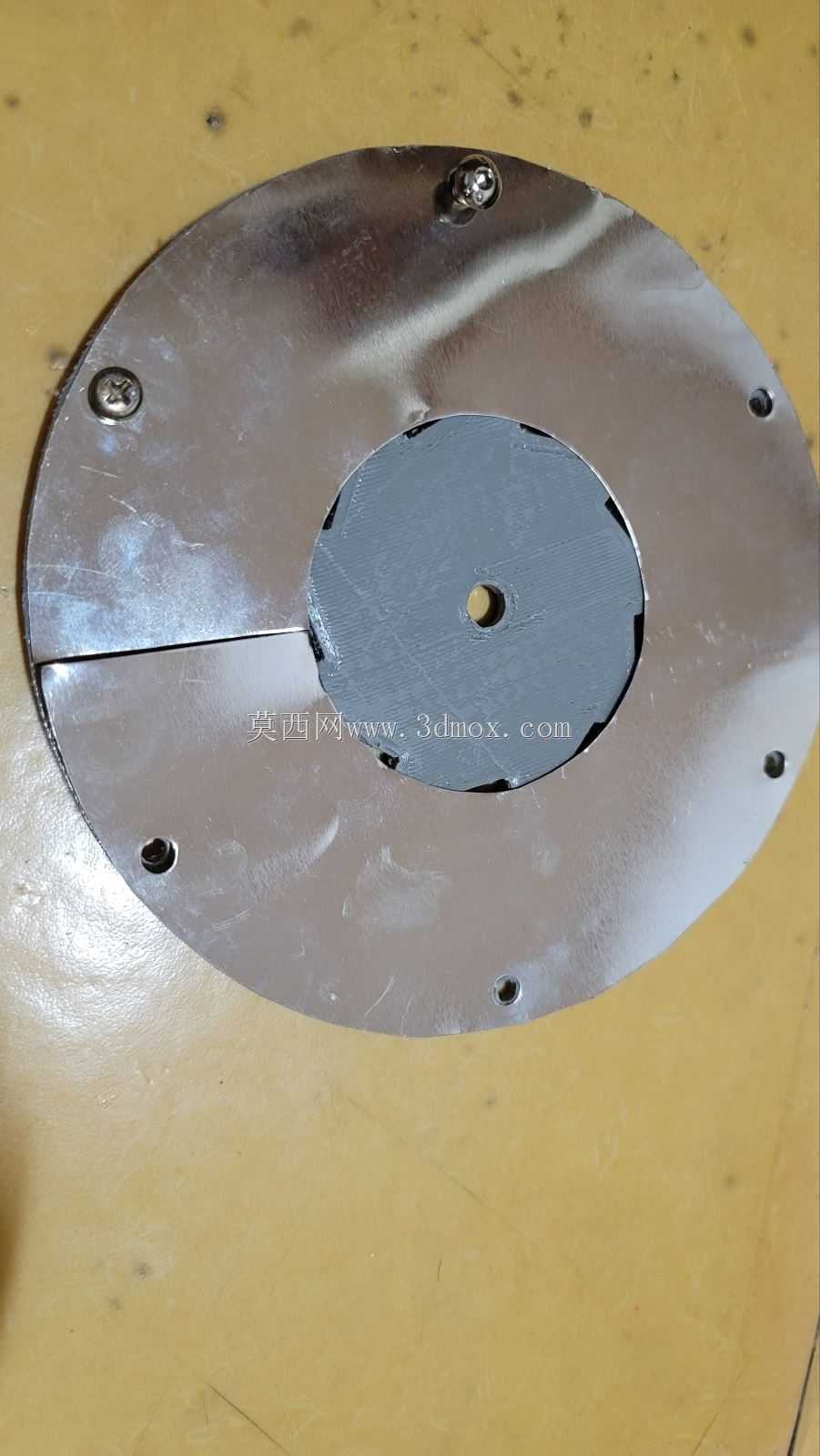

　　实际装配过程中，需要先将绕制完成的绕组嵌入定子卡槽，使用环氧树脂做简单固定防止绕组松动，再将永磁体按照极性交替的顺序压入转子盘的安装槽，可使用少量强力胶辅助固定，最后将转子与定子通过中心轴与轴承组装，调整好气隙均匀度后即可完成装配，整个装配过程不需要复杂的专用工具，适合电子爱好者、机电专业学生作为实践项目制作，也可作为小型特种动力装置的基础结构进行二次开发，根据实际功率需求调整绕组匝数、永磁体规格即可适配不同的电压与功率要求。
