曲柄滑块驱动往复式通风装置结构设计

项目分类:风扇 发布时间:2024-08-09 ID:761333
  • 曲柄滑块驱动往复式通风装置结构设计
  • 曲柄滑块驱动往复式通风装置结构设计
  • 曲柄滑块驱动往复式通风装置结构设计
  • 曲柄滑块驱动往复式通风装置结构设计
  • 曲柄滑块驱动往复式通风装置结构设计
  • 曲柄滑块驱动往复式通风装置结构设计
  • 曲柄滑块驱动往复式通风装置结构设计
  • 曲柄滑块驱动往复式通风装置结构设计
  • 曲柄滑块驱动往复式通风装置结构设计
  • 曲柄滑块驱动往复式通风装置结构设计
  • 曲柄滑块驱动往复式通风装置结构设计
  • 曲柄滑块驱动往复式通风装置结构设计
  • 曲柄滑块驱动往复式通风装置结构设计
  • 曲柄滑块驱动往复式通风装置结构设计
  • 曲柄滑块驱动往复式通风装置结构设计
  • 曲柄滑块驱动往复式通风装置结构设计

  这款曲柄滑块通风装置的设计,最初是针对密闭小空间内的定向气流置换需求开发的,常见于小型电气柜散热、实验舱局部通风、精密设备隔尘通风这类对气流稳定性、安装空间有严格限制的场景,区别于普通轴流风扇的定方向送风,它通过曲柄滑块的往复运动带动风道内的挡风结构做直线往复位移,能够实现周期性的双向气流切换,避免单一方向送风造成的局部积尘或者散热死角问题。

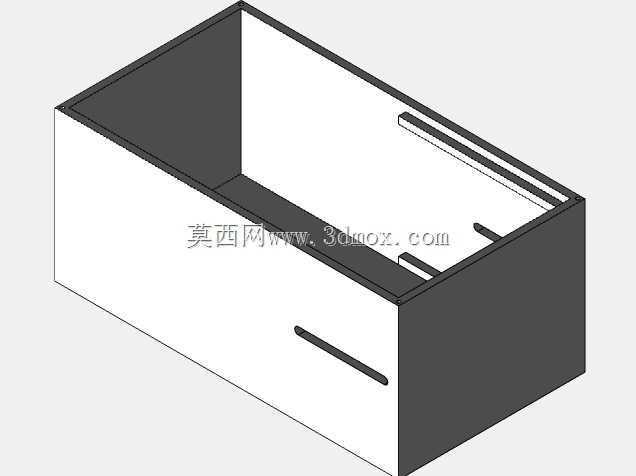

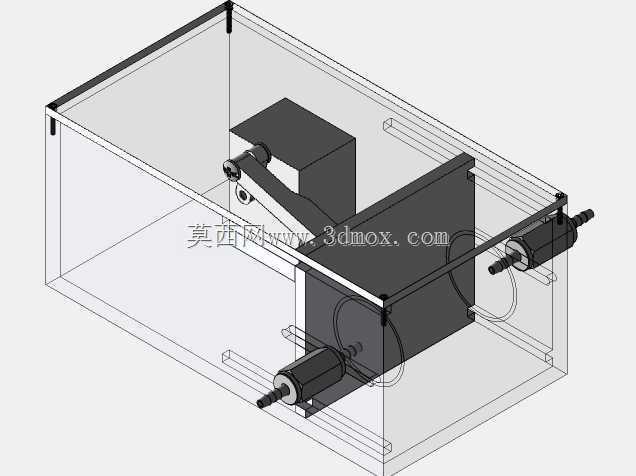

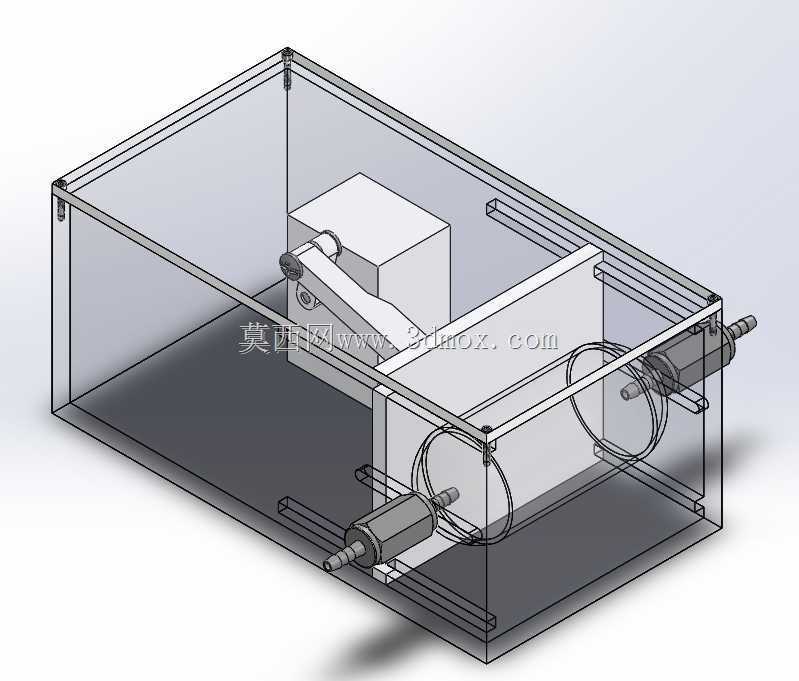

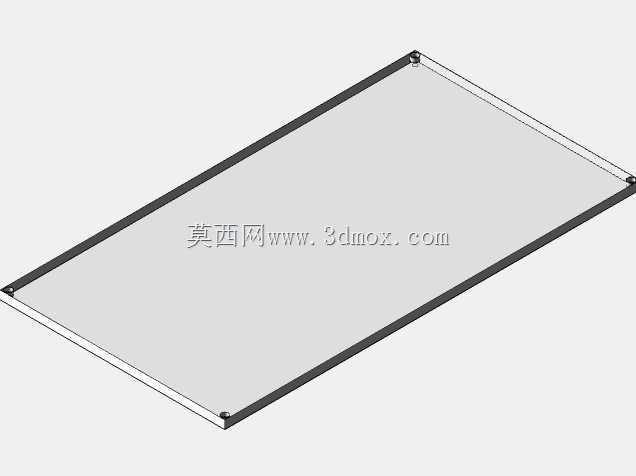

  从结构布局来看,整套装置采用封闭透明箱体作为承载基体,箱体边缘做了法兰翻边设计,预留了均匀分布的安装孔位,既可以通过螺栓直接固定在设备侧壁的预留开口上,也可以搭配密封胶条嵌入柜体安装槽,安装边界的尺寸适配常规小型电气柜的侧装开孔规格,箱体内部的空间划分非常清晰,动力输入段、曲柄传动段、滑块执行段、风道段沿长度方向依次排布,没有冗余的结构突出,不会额外占用柜体内部的布线或者元件安装空间。

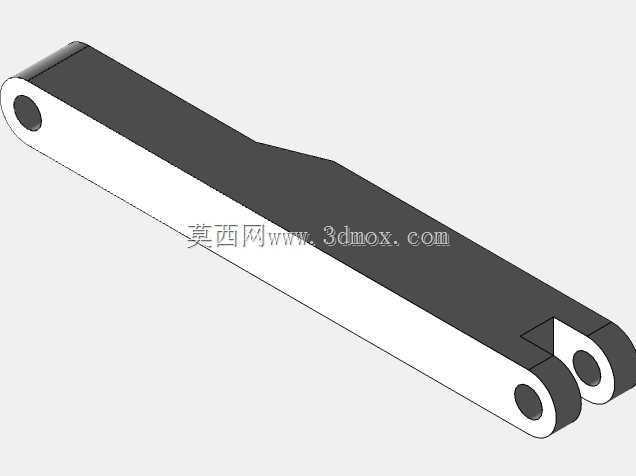

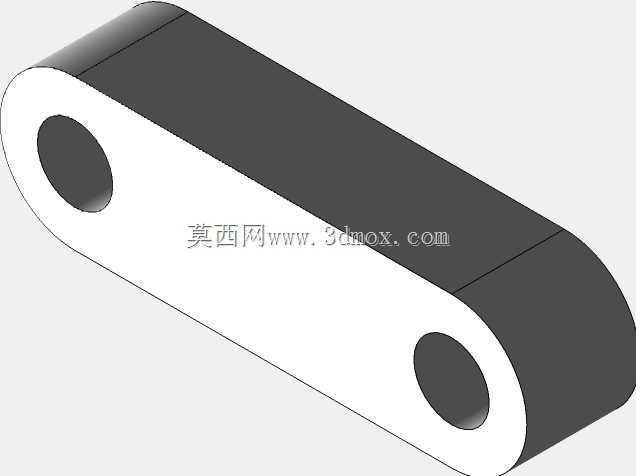

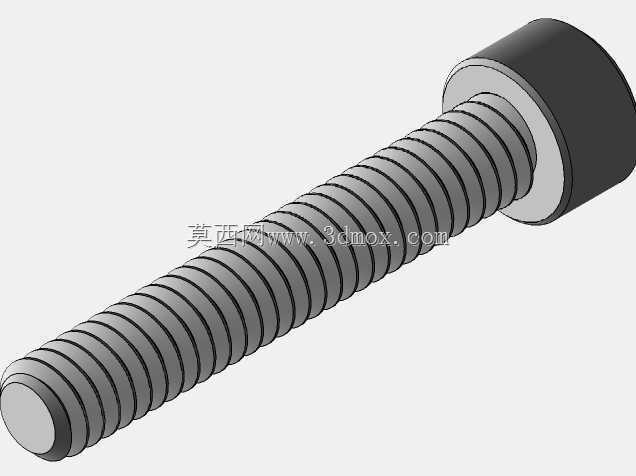

  核心的曲柄滑块传动副做了偏置优化,没有采用传统的对心曲柄结构,而是根据实际需要的滑块行程调整了曲柄回转中心与滑块导轨的垂直距离,这样的设计一方面可以降低滑块在行程端点的冲击载荷,减少运行过程中的振动噪音,另一方面也能让滑块的运动速度在行程中段保持平稳,避免气流波动幅度过大影响通风效果。曲柄与动力输出轴之间采用平键连接加锁紧螺钉的固定方式,方便后期根据不同的通风量需求更换不同回转半径的曲柄,快速调整滑块行程,适配不同的通风工况。

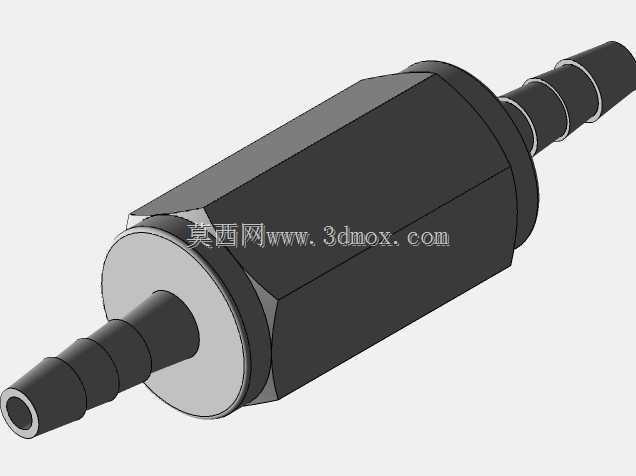

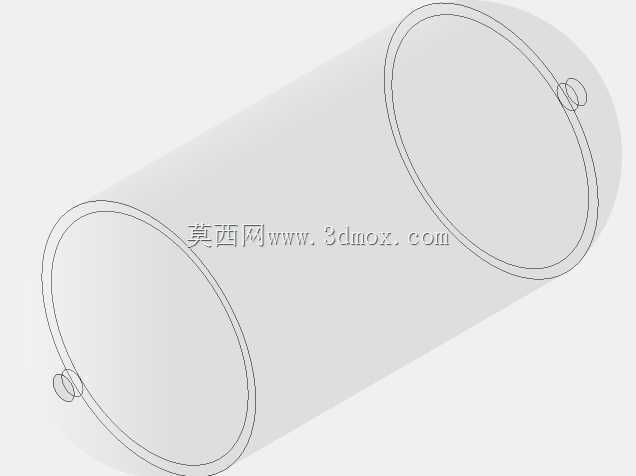

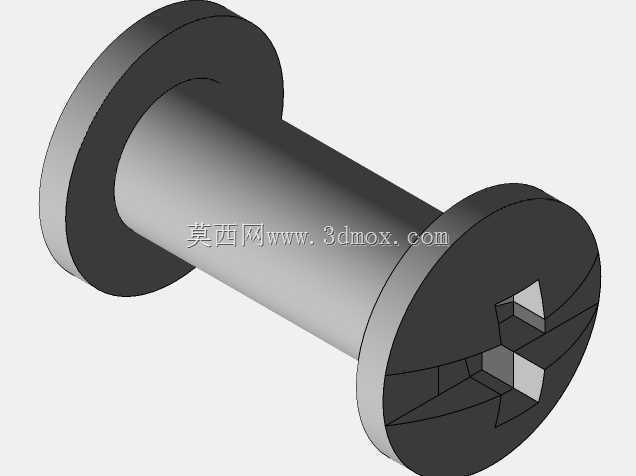

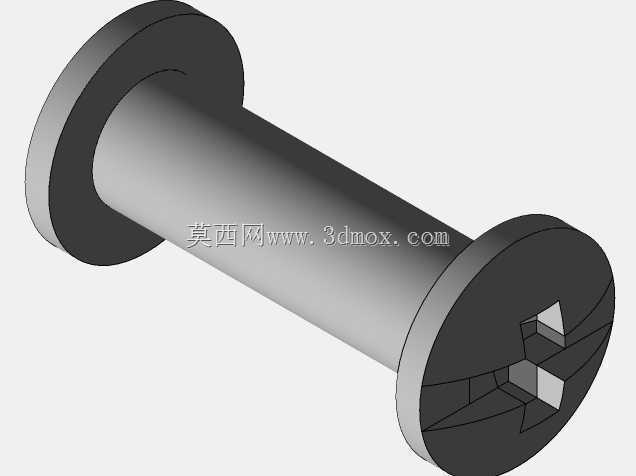

  滑块部分直接与风道内的挡风导流结构连接,导轨采用内嵌式的双平行导杆结构,导杆两端固定在箱体内部的支撑肋板上,滑块与导杆配合的位置加装了自润滑衬套,不需要定期加注润滑脂就能长期保持顺畅滑动,也不会因为润滑脂挥发污染通风气流,适合在对洁净度有一定要求的设备舱内使用。风道两端的接口做了快插式的接头结构,可以直接对接柔性通风管路,把气流引导到指定的散热或者通风点位,不需要额外制作转接法兰。

  设计过程中特意做了运动干涉校验,曲柄在整周回转的过程中,与箱体侧壁、内部支撑结构、动力组件外壳之间都预留了足够的安全间隙,哪怕加工过程中存在一定的尺寸公差,也不会出现运动卡滞的问题。箱体采用透明材质制作的初衷,一方面是方便调试阶段直接观察内部曲柄滑块的运行状态,快速排查装配偏差,另一方面也可以在日常运维过程中不用拆解设备就能直观看到内部结构的磨损情况,降低维护难度。

  在实际应用中,这套装置可以搭配可调速的动力源使用,通过调整转速改变往复通风的频率,当设备处于高负载运行状态时,可以提高转速加快气流置换效率,快速带走内部积聚的热量;当设备处于待机状态时,可以降低转速维持微弱的空气流通,避免灰尘进入设备内部。区别于普通旋转风扇的气流直吹模式,这种往复式的通风结构不会在风道内形成持续的高压区,能够减少外部灰尘随气流被吸入设备内部的概率,尤其适合在多粉尘的车间环境下使用。

  整套结构的零件拆分非常合理,没有复杂的异形曲面结构,所有零件都可以采用常规的机加工或者注塑工艺制作,装配流程也不需要特殊的工装工具,普通的装配人员按照装配指引就能完成整套装置的组装,后期维护更换易损件的时候也不需要整体拆解设备,只需要打开箱体侧盖就能更换曲柄、衬套这类易损耗的零件,大幅降低了全生命周期的使用成本。
