家用立式环形出风无叶送风设备结构

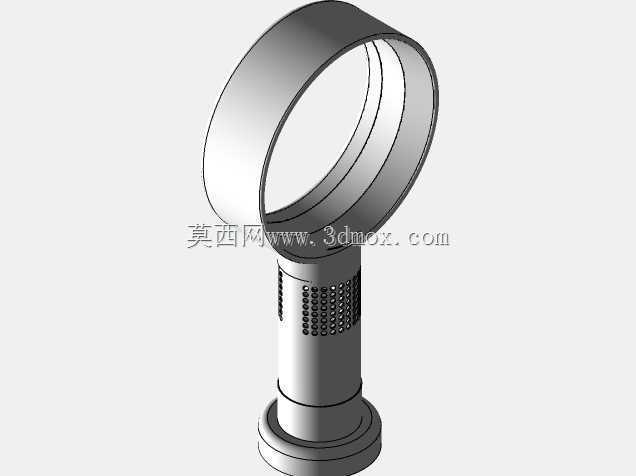

　　日常民用送风场景里，传统带外露叶片的风扇长期存在清洁死角多、儿童误触风险高、出风硬直易引发体感不适的痛点，这款无叶送风结构的设计，正是围绕这些实际使用中的问题做针对性优化。从结构布局来看，整体分为下部柱状底座与上部环形出风环两个核心部分，底座承担了核心动力、进风过滤、气流增压的全部功能，环形部分则负责气流的导向与倍增输出，这种分体式的结构逻辑，完全区别于传统风扇将动力与出风部件整合在同一机头的设计思路。

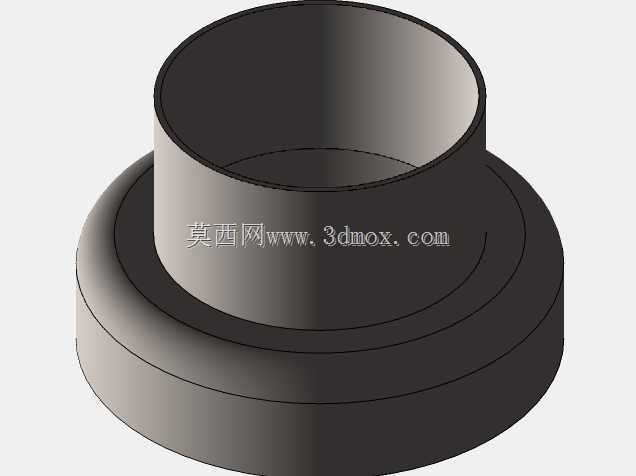

　　实际建模过程中，首先要明确安装边界的约束：底座直径控制在150mm-180mm区间，整体落地高度控制在900mm-1100mm区间，环形出风环的内径控制在300mm-350mm区间，这个尺寸边界既可以保证放置在桌面旁、沙发侧等常规家居位置时不会占用过多横向空间，也能让环形出风面的高度刚好对齐人体坐姿状态下的头肩区域，保证送风覆盖的有效性。底座下部设置有防滑橡胶垫的安装位，建模时需要预留2mm深度的环形凹槽，用于嵌装防滑垫，避免设备运行时的微幅振动导致整机移位。

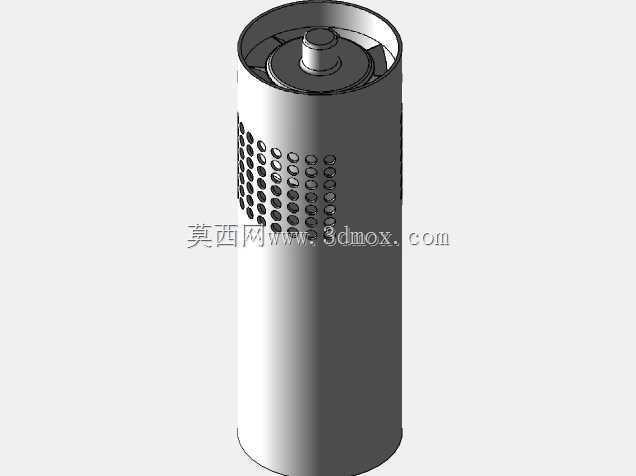

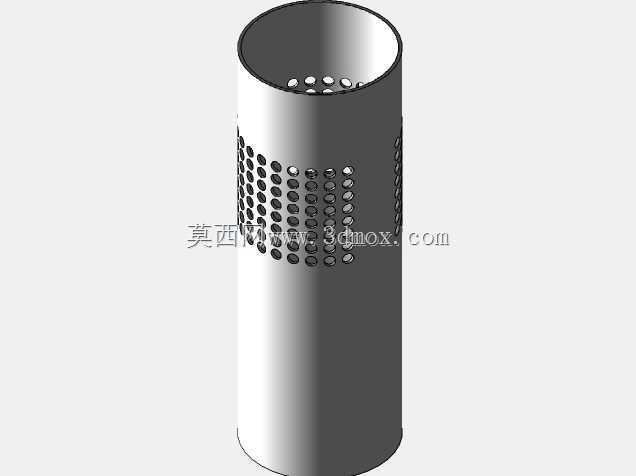

　　进风结构设计在底座上部靠近环形连接座的位置，采用矩阵式排布的直径3mm进风孔，孔间距设置为5mm，这种开孔参数既可以保证足够的进风面积，避免进风阻力过大导致动力损耗，也能阻挡较大体积的杂物进入底座内部的流道，减少内部叶轮积尘的速度。进风段内侧预留了初效滤网的安装槽，槽宽设置为5mm，可适配厚度4mm的无纺布滤网，用户日常清洁时只需要擦拭外表面进风孔，定期更换滤网即可，不需要拆解复杂的出风环结构，大幅降低日常维护的难度。

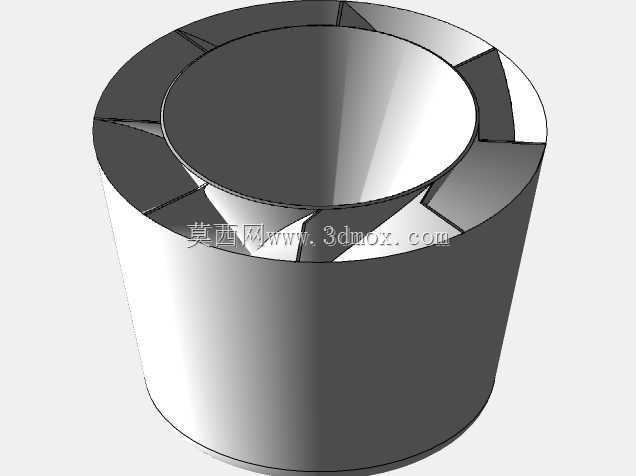

　　底座内部的流道采用渐扩式设计，从下部的叶轮安装位向上逐步收窄，连接到环形出风环的内部导风槽，导风槽的缝隙宽度控制在1.3mm，这个缝隙尺寸是经过流道仿真验证的参数：高压气流从1.3mm的缝隙高速喷出时，会基于康达效应沿着环形壁面流动，同时卷吸环形后方的大量静止空气，最终实现10-15倍的气流倍增效果，不需要大功率的电机就能实现足够的送风量，运行噪音也能控制在40分贝以内，适配卧室、书房等对噪音敏感的使用场景。

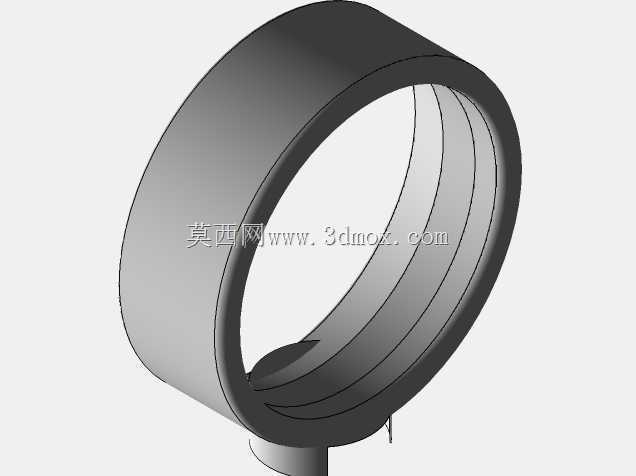

　　环形出风环的截面采用翼型设计，而非简单的圆形或矩形截面，这种截面形状可以让喷出的气流更贴合壁面流动，减少气流发散导致的能量损耗，同时让输出的风感更柔和，不会像传统叶片风扇那样出现阶段性的硬风冲击感，长时间直吹也不会引发体感不适。环形与底座的连接部位采用圆弧过渡结构，避免直角结构带来的风阻与应力集中，建模时需要保证过渡段的曲率连续，防止流道内出现紊流导致的异常噪音。

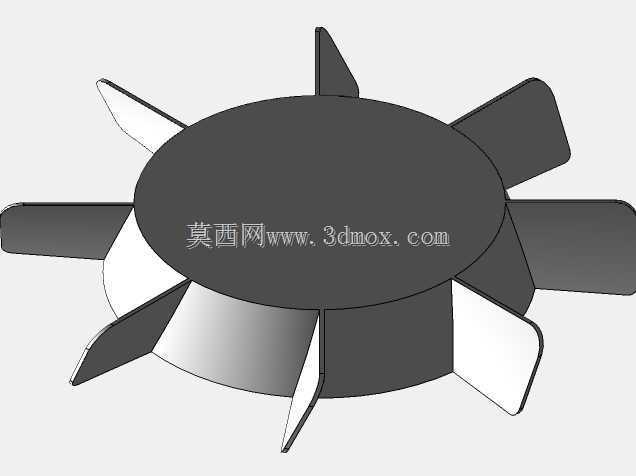

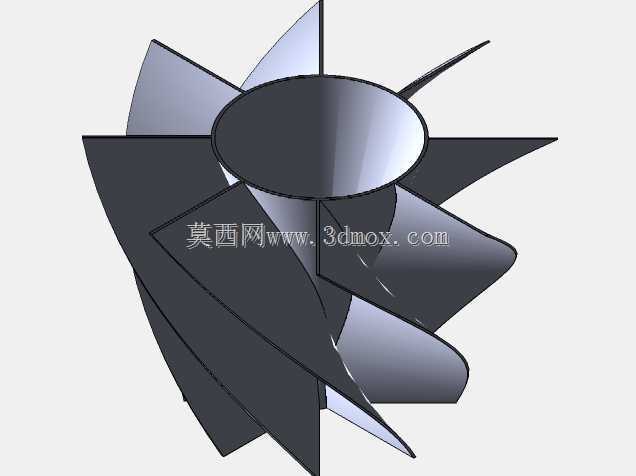

　　从应用场景拓展来看，这种结构除了常规的家用落地款形态，还可以通过调整环形尺寸与底座高度，衍生出台面式小型无叶风扇、壁挂式无叶送风模块等不同形态，适配办公室桌面、卫生间壁挂通风、儿童房安全送风等细分场景。建模过程中需要注意各部件的装配公差：底座上下壳的止口配合公差设置为0.2mm，环形出风环的上下盖配合公差设置为0.15mm，保证装配后缝隙均匀，不会出现漏风导致的气流损耗。内部叶轮采用隐藏式离心叶轮设计，完全封闭在底座内部，没有任何外露的运动部件，从根源上消除了儿童手指伸入被叶片刮伤的风险，对于有低龄儿童的家庭场景来说，这种安全属性是传统风扇无法比拟的。

　　在结构强度校核层面，环形出风环的壁厚设置为2.5mm，底座壁厚设置为3mm，采用ABS材质注塑成型时，既可以保证整机的结构刚性，搬运或者轻微磕碰时不会出现开裂变形，也能控制整机重量在3kg以内，方便用户在不同房间之间移动使用。底座底部预留了电源线的出线槽，出线口位置设置有橡胶护线圈，避免电源线长期弯折出现破损，提升长期使用的可靠性。
