方形轴流风机防护格栅立体结构设计

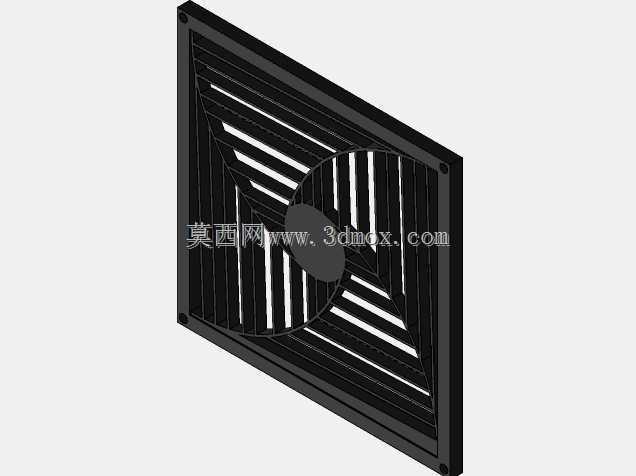

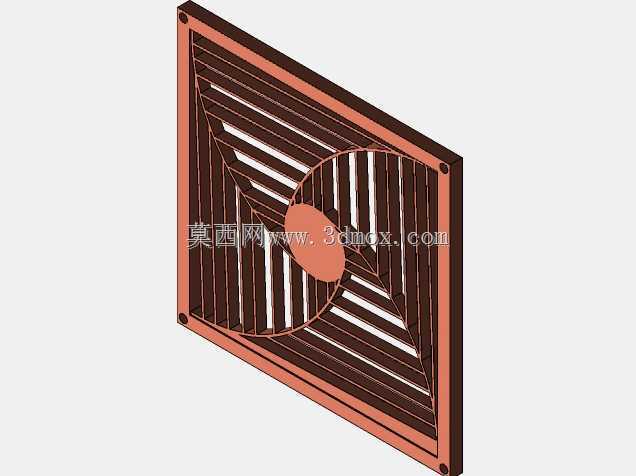

　　这款方形轴流风机防护格栅，是针对常规嵌入式轴流散热风机开发的配套防护构件，日常在工业电控柜散热、机箱通风口、小型设备风冷系统、厂房侧墙通风口等场景中广泛使用，核心作用是在保障通风通流效率的前提下，阻隔外部异物、人员肢体意外接触高速运转的风机叶轮，规避机械伤害风险，同时也能对风机本体形成一定的外围防护，减少大颗粒杂物直接撞击叶轮造成的动平衡失效问题。从结构设计逻辑来看，整个格栅采用正方形外框构型，四个边角预留了沉头安装孔位，安装时可直接通过自攻螺丝或者机丝螺丝与风机安装法兰、柜体面板贴合固定，安装边界完全匹配常规同尺寸轴流风机的法兰安装孔距，不需要额外做安装位的二次改造，适配性较强。格栅的筋条采用放射状加周向环筋的组合排布方式，

　　中心区域设置圆形补强座，既可以避免筋条悬臂过长受外力出现形变，也能让整个通流面的气流分布更均匀，不会因为筋条的遮挡造成局部涡流增大风阻。筋条的截面做了窄边顺气流方向的优化，在保证结构强度的前提下尽可能缩小筋条在通风截面上的投影占比，经实际流道校核，这种结构的通流率可以达到85%以上，不会因为加装格栅造成风机通风量出现明显衰减，完全满足常规散热场景的风量要求。外框的厚度做了等厚设计，边缘做了小圆弧倒角处理，安装时不会划伤安装人员手部，也能避免和柜体面板之间出现硬接触的应力集中。格栅的整体尺寸严格匹配对应规格风机的外轮廓尺寸，安装后不会突出风机安装面过多，在紧凑安装空间内也不会和周边其他构件产生干涉，不管是嵌入式安装在柜体面板内侧，

　　还是外置安装在通风口外侧都能适配。从实际使用的工况适配性来看，这种格栅结构可以适配常规环境下的风冷散热场景，筋条的间隙尺寸控制在安全范围内，能够有效阻挡直径超过8mm的异物进入风机区域，同时不会对气流形成明显阻碍，中心的圆形补强座还可以作为标识粘贴的基准位，方便用户粘贴设备标识或者风向标识。在建模过程中，所有安装孔位的位置度、筋条的排布间距都做了参数化约束，调整外框尺寸时可以直接通过参数驱动快速适配不同规格的风机型号，不需要重新绘制整体结构，大幅提升同系列产品的设计效率。另外，格栅的背面做了贴合限位的小凸台结构，安装时凸台可以嵌入风机法兰的定位槽或者面板的安装开口内，不需要额外做定位治具就能快速对齐安装孔位，降低现场安装的对位难度，

　　减少安装工时。筋条与外框、中心补强座的连接位置都做了小圆角过渡，避免注塑或者钣金加工时出现应力集中导致的开裂问题，不管是采用塑料注塑成型还是钣金冲压、金属焊接成型，这个结构都有很好的工艺适配性，不需要额外做复杂的脱模或者焊接工装，量产加工的良率更高。
