蚂蚁矿机S9降噪V形进出气护罩结构

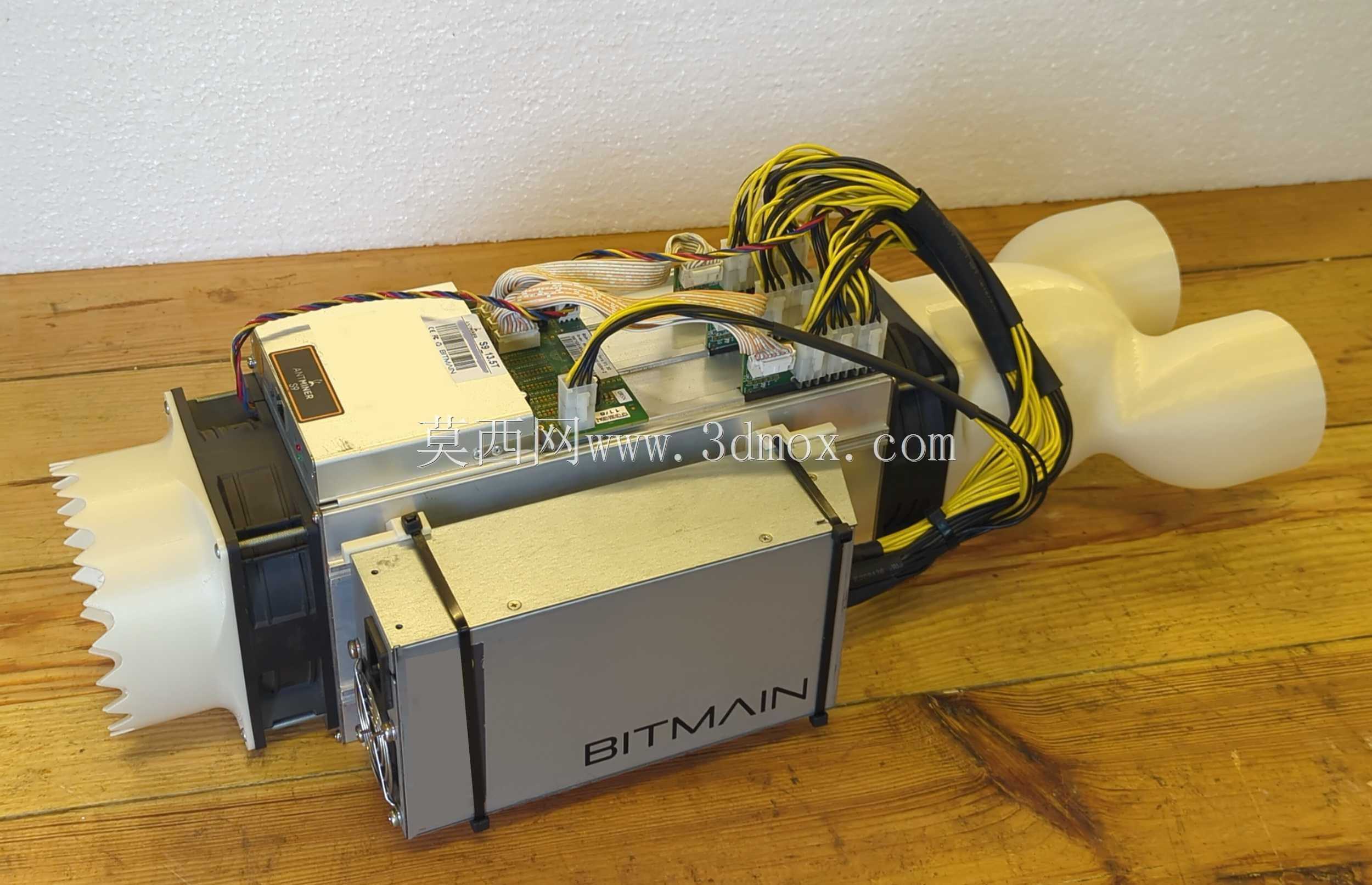

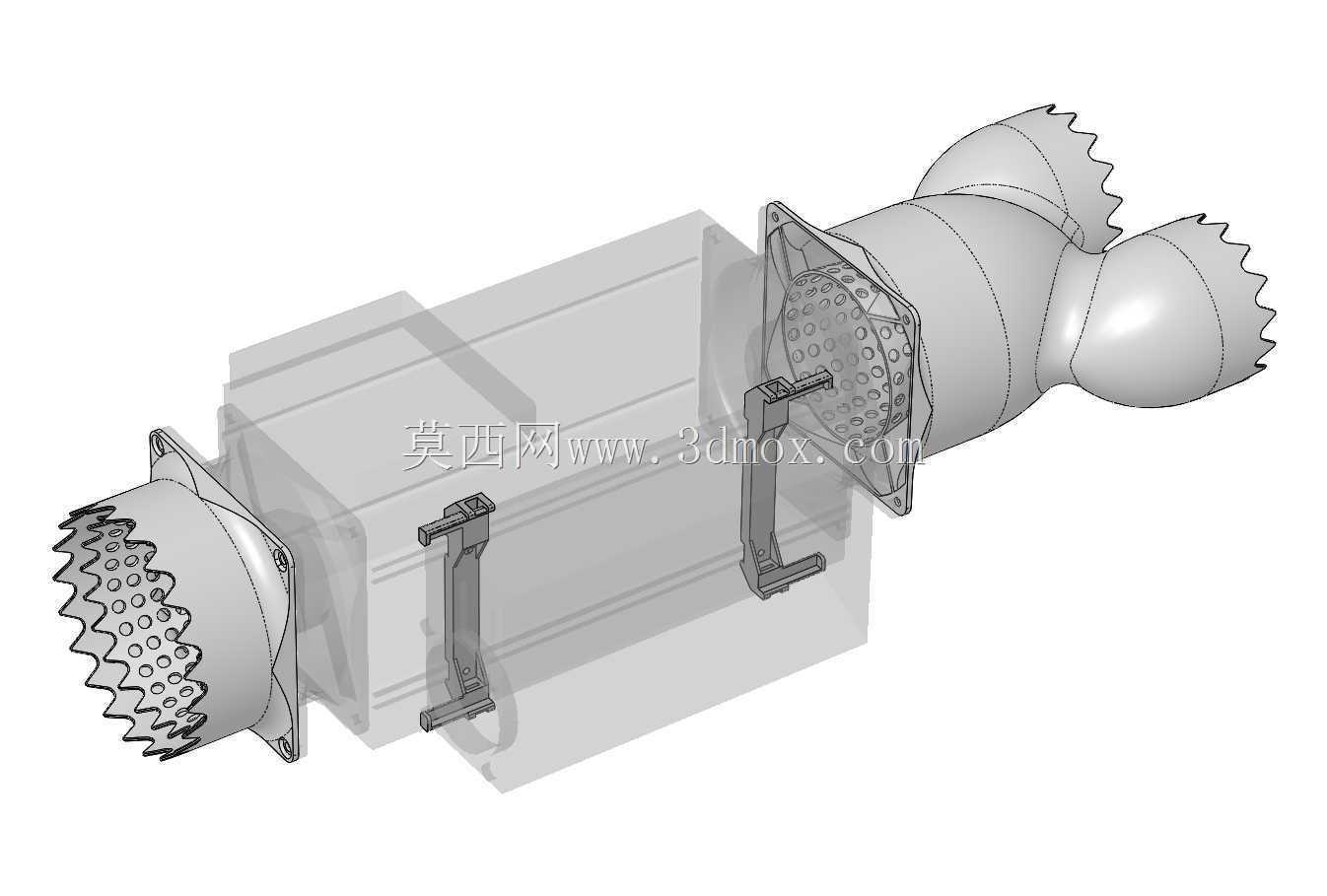

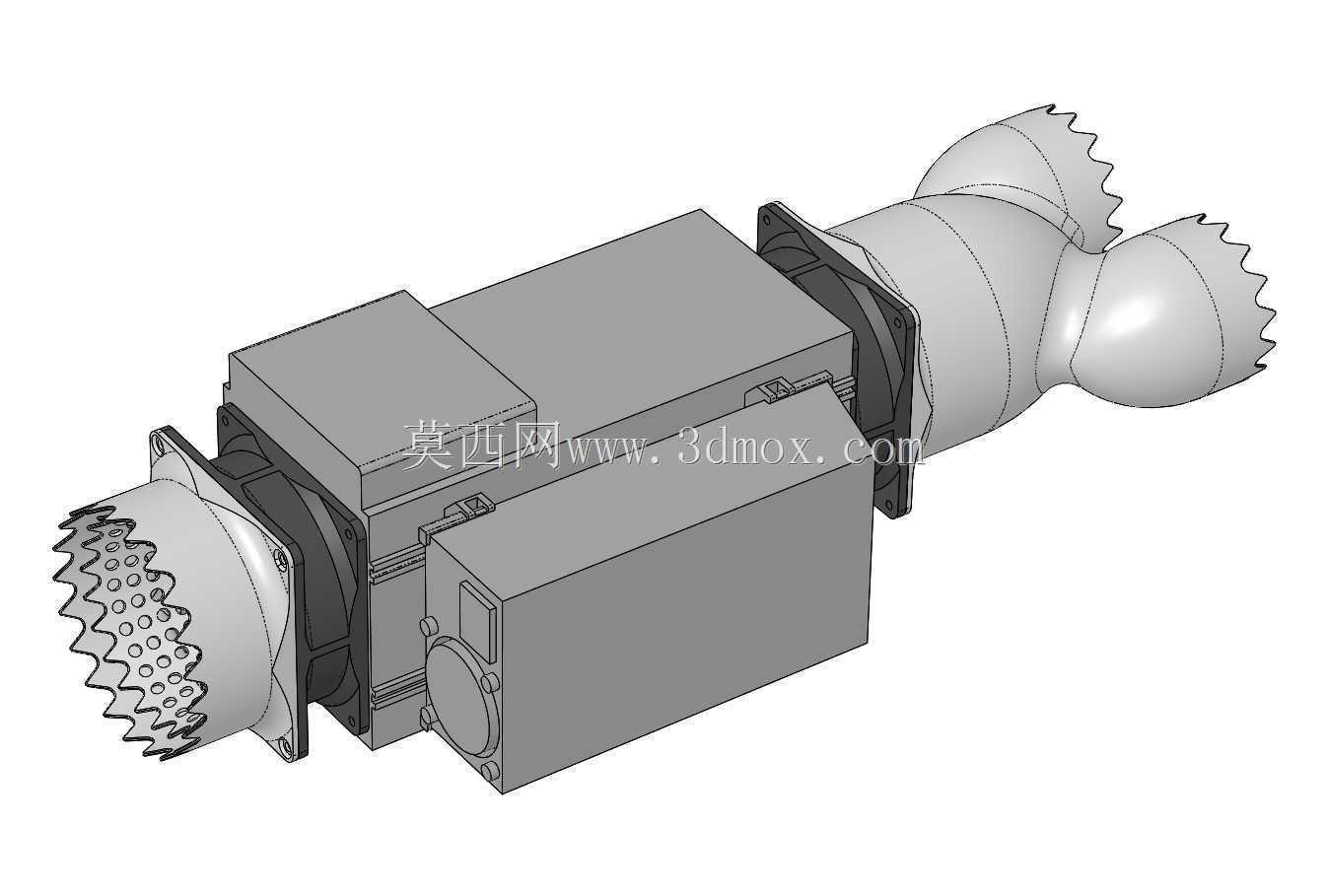

　　在加密货币挖矿设备的运维场景中，算力设备长期高负载运行带来的风噪问题，一直是小型矿场、家庭挖矿点位部署时的核心痛点，尤其是搭载120mm规格轴流风扇的蚂蚁S9系列矿机，原厂直吹式风道无导流结构，风扇切割气流产生的高频噪音、气流直吹障碍物形成的紊流噪音，很容易超出民用环境的噪音限值，同时紊流还会降低散热效率，导致算力板温度波动，影响设备长期运行稳定性。这套V形护罩结构，正是针对该类矿机的风道改造需求设计，整套组件包含进气侧降噪护罩、排气侧导流护罩，以及配套的APW3++电源安装支架，可直接适配原厂120mm风扇的安装孔位，无需对矿机本体进行打孔、切割等破坏性改装。

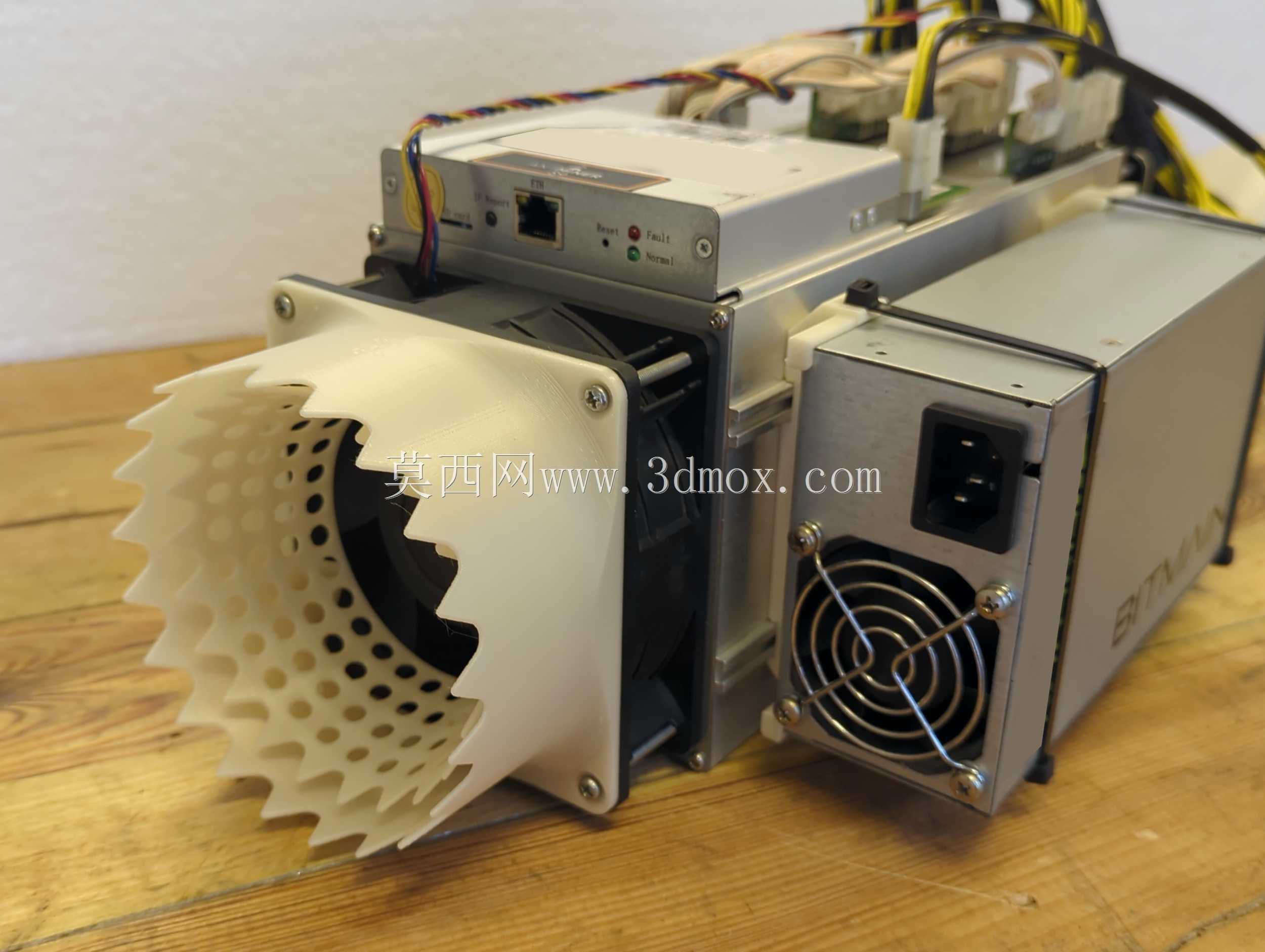

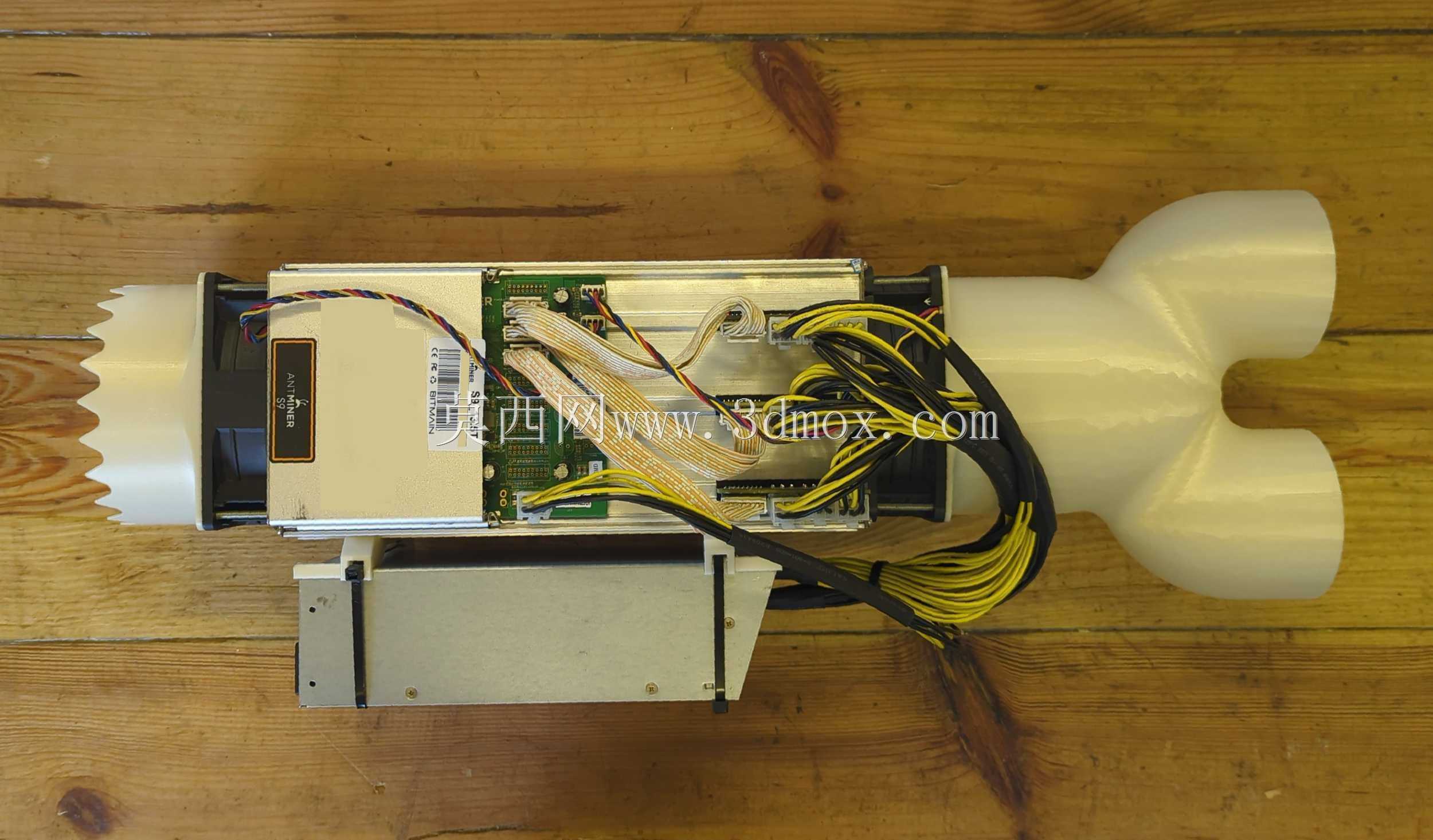

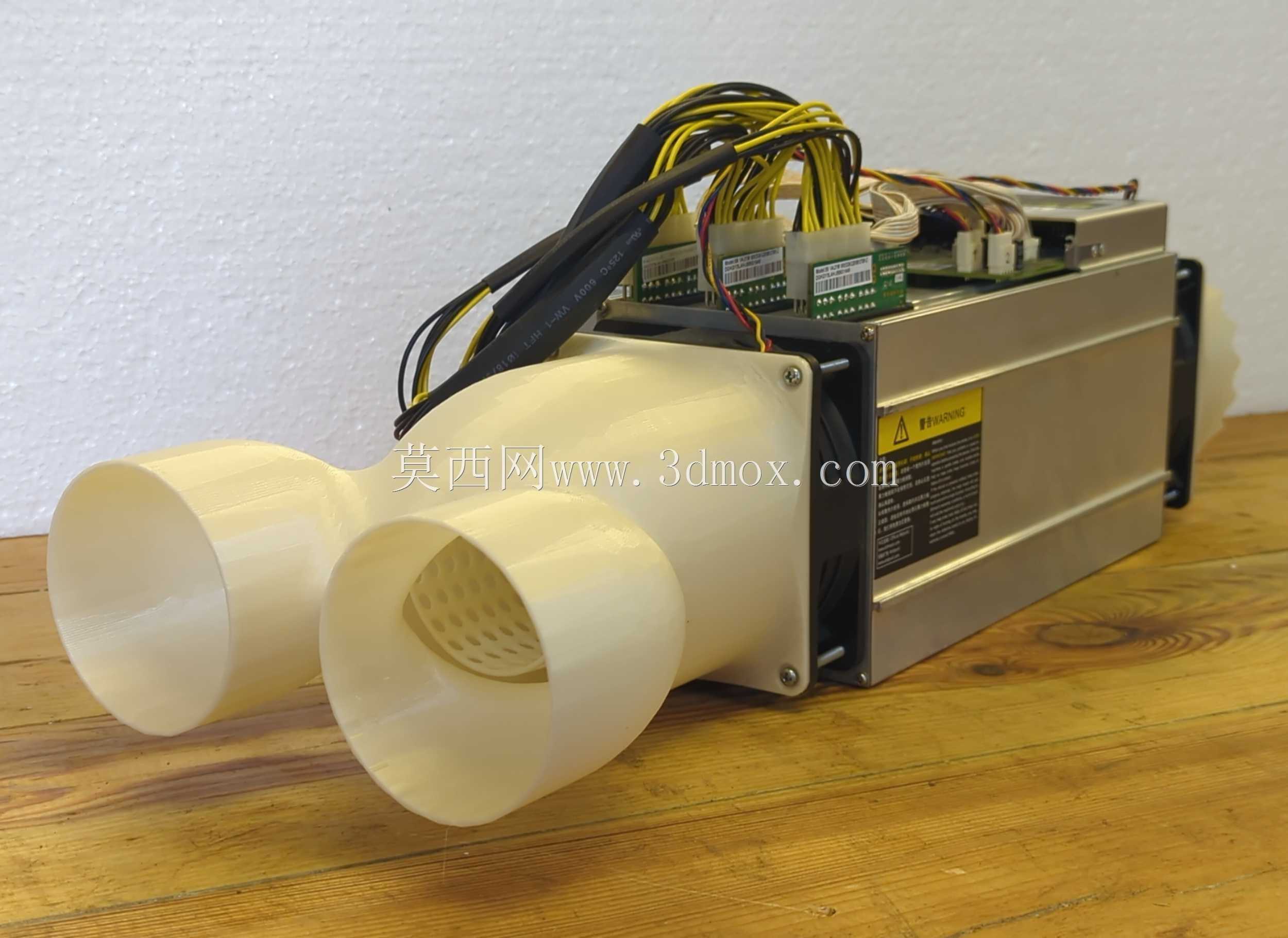

　　从结构设计逻辑来看，护罩主体采用V形导流面搭配蜂窝式扩散孔的结构，气流进入护罩后不会直接冲击风扇叶片，而是顺着V形斜面分流后，通过密布的扩散孔均匀进入风扇进风面，打散大尺度的涡流团，从源头降低风扇叶片的切风噪音；排气侧的V形结构则将风扇排出的热流向斜向引导，避免热流直吹墙面或相邻设备形成回风，同时逐步降低气流流速，减少排气侧的气流喷射噪音。护罩的壁厚控制在1.6mm，在保证结构强度、避免长期受气流震动产生形变异响的前提下，尽可能减少材料占用，适配FDM工艺的无支撑打印需求，打印时无需添加额外支撑结构，成型后去除底部少量 raft 残留即可直接装配，适配Prusa MK3S等主流桌面级FDM设备的成型尺寸，普通运维人员可自行制作替换件。

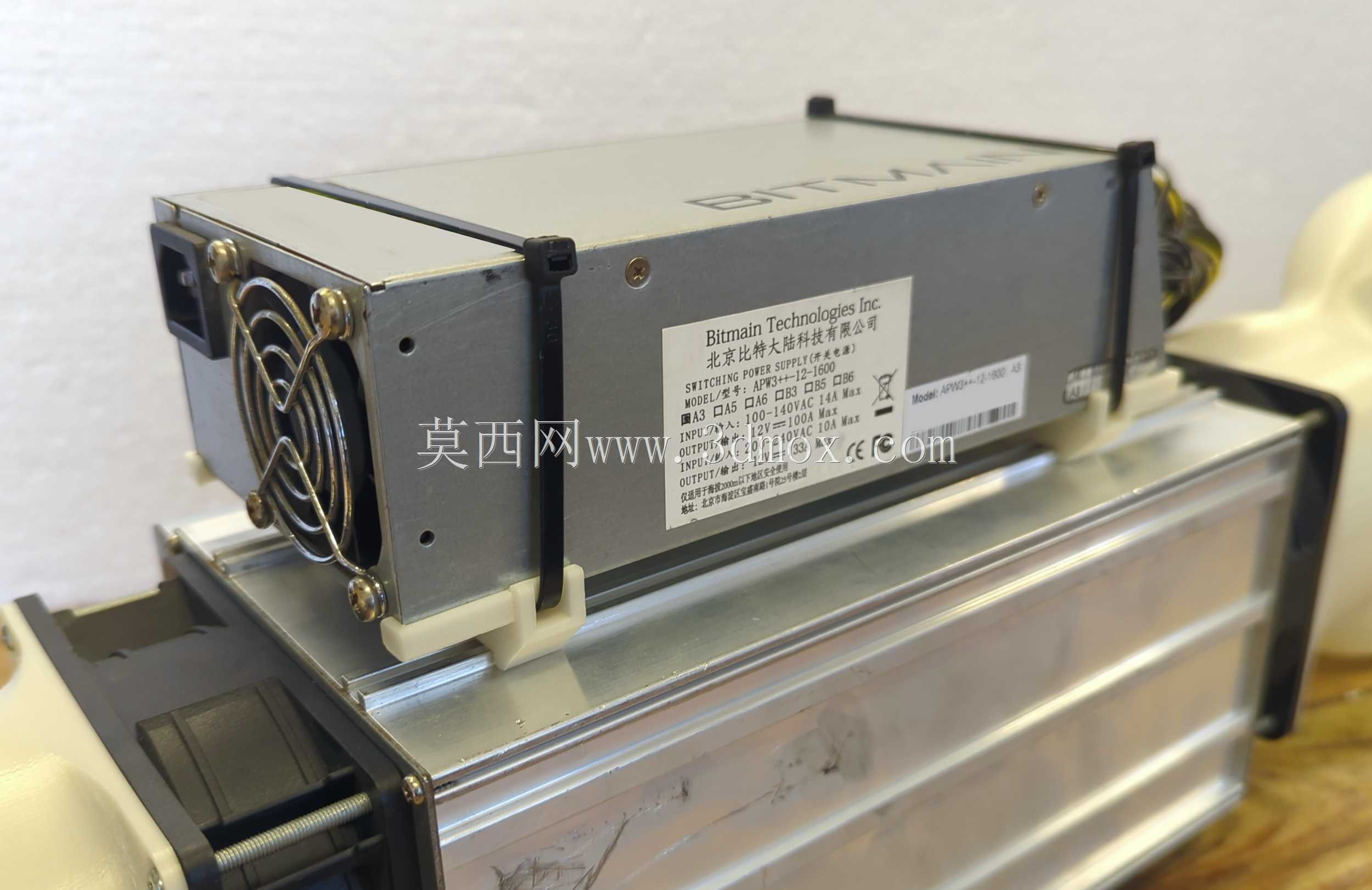

　　安装边界方面，护罩的安装孔位完全匹配蚂蚁S9矿机原厂120mm风扇的固定孔距，通过原厂螺丝即可直接固定在风扇外侧，不会额外突出过多占用机架空间；配套的电源安装支架则采用DIN 7991标准M3x10沉头螺钉固定在矿机的铝制导轨上，螺钉头完全沉埋入支架的沉孔内，不会突出干涉电源的安装平面，电源通过扎带即可绑定在支架上，无需额外焊接或粘接固定，整套改装完成后，矿机的整体安装尺寸与原厂状态差异极小，可兼容标准19英寸机架的安装位，不会影响原有矿场的机架部署密度。

　　实际使用过程中，这套护罩不仅能将矿机运行的人位噪音降低5-8分贝，还能通过均匀进风提升风扇的散热效率，让算力板的核心温度温差控制在2℃以内，避免因局部过热导致的算力波动、降频问题；同时V形的护罩端面还能阻挡大尺寸的灰尘、杂物直接吸附在风扇进风面，延长风扇的清理维护周期，减少运维人员的拆机清灰频次。需要注意的是，安装时要保证护罩与风扇端面完全贴合，避免出现缝隙漏风形成额外的风噪，固定沉头螺钉时要控制扭矩，避免扭矩过大导致3D打印的支架出现螺纹滑牙或开裂问题，扎带固定电源时要预留少量的线材活动空间，避免设备运行震动导致线材接头受力松脱。
