可调速金属带轮式无级变速器结构模型

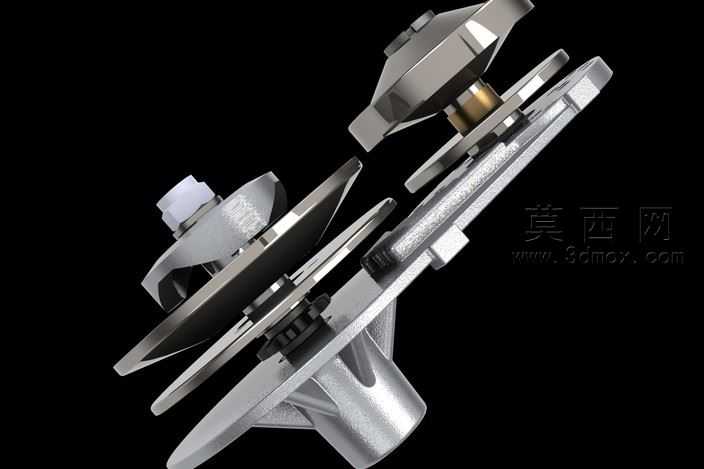

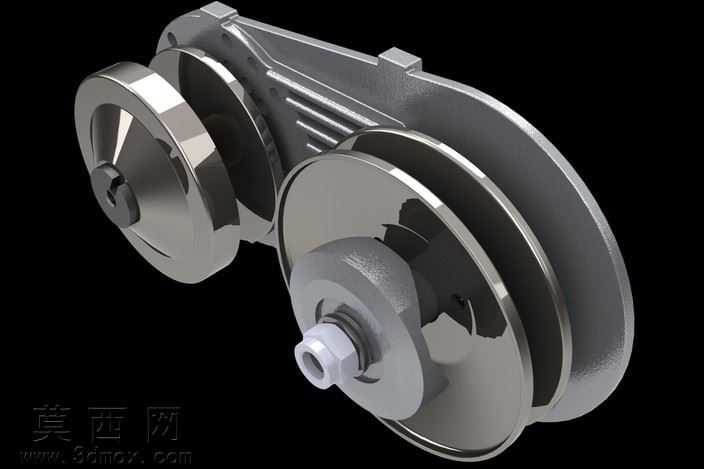

本作品为带轮式无级变速器三维建模作品，建模阶段围绕无级变速的核心传动逻辑展开，首先对双组可变槽宽带轮的核心结构进行参数化搭建，精准还原主动轮、从动轮的锥面轮盘结构，预留出可轴向滑移的调节行程空间，匹配传动带的包覆接触曲面，确保传动关系符合机械设计的运动逻辑。建模过程中对变速器的壳体支撑结构做了细节还原，壳体表面的散热筋条、安装定位凸台、轴端固定结构都按照实际机械加工的工艺特征进行刻画，轴端的锁紧螺母、调节螺套等紧固件都按照标准件参数进行1:1建模还原，保证各部件的装配关系准确，不存在干涉错位问题。材质渲染阶段，针对不同部件的材质特性做了区分设置：带轮与金属壳体采用铸钢搭配机加工面的材质效果，非加工面还原铸铁的哑光磨砂金属质感，带轮的锥面传动区域做了高光机加工金属的材质表现，还原金属切削后的细腻反光效果；紧固件采用镀锌亮面金属材质，与壳体的哑光质感形成层次区分；传动带采用耐油橡胶材质，设置合适的粗糙度与漫反射参数，还原橡胶材质的半哑光质感。渲染阶段采用影棚级布光方案，主光源从侧上方投射，勾勒出带轮曲面的金属轮廓，辅光源补全暗部细节，避免金属部件暗部死黑，同时添加微弱的环境反射，让金属表面的反光更具真实感，整体渲染效果清晰展现变速器的外部结构与部件层次。设计思路上，该模型聚焦机械式无级变速器的直观结构展示，省略了内部复杂的调节控制冗余细节，重点突出可变直径带轮的核心变速结构，让观看者可以直观理解通过改变带轮工作直径实现传动比连续变化的工作原理，模型整体结构完整，装配逻辑清晰，可用于机械原理教学演示、传动结构方案参考等场景，各部件的建模精度满足结构展示与装配校验的使用需求。
