低影响气动振动器三维结构设计

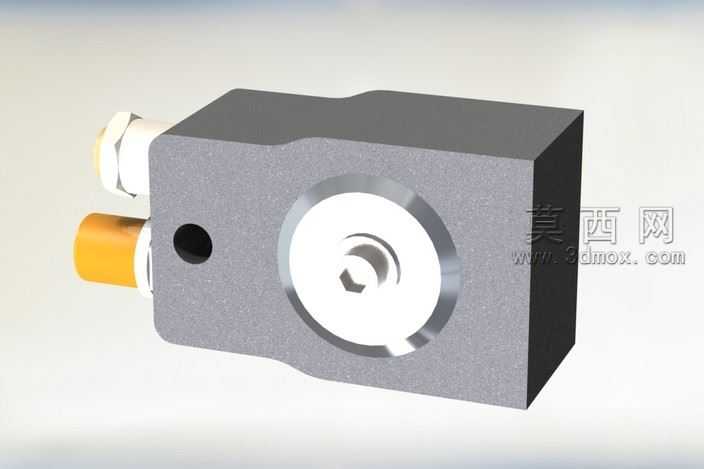

本作品为低影响气动振动器的三维参数化模型，建模阶段采用SolidWorks完成全零件的特征化构建，首先依据气动振动器的功能需求拆分核心结构模块，包含主体安装基座、气动接口组件、内部振动发生转子、端盖密封结构四个核心部分，建模过程中对基座的安装定位孔、气动接口的1/4英寸管推送连接位做了精确的尺寸约束，保证接口尺寸符合行业通用的管路连接标准，避免装配干涉问题。材质渲染阶段，针对不同零件的实际材质属性做了对应材质球的参数调试：主体基座采用铸铝材质，调整材质的漫反射灰度、粗糙度参数还原铸铝件表面的哑光磨砂质感，表面的细微颗粒纹理通过凹凸贴图实现，还原压铸成型零件的真实表面特征；气动接口的快插接头部分，黄色的塑料锁紧帽调整了半哑光塑料的反光参数，白色的密封衬套采用半透明硬质塑料材质，还原快插接头的视觉特征；内部外露的振动转子端面采用抛光金属材质，调整高光强度与反射模糊参数，还原机加工金属端面的亮面质感，转子中心的内六角调节孔做了倒角细节处理，符合实际零件的加工工艺要求。结构设计上，该振动器采用压缩空气驱动的回转式振动原理，压缩空气从侧方接口进入腔体后推动内部偏心转子做高速回转运动，通过偏心质量的离心力产生高频低幅振动，低影响的设计特性体现在振动传递过程中对安装基座的反向冲击做了结构优化，通过腔体内部的气流缓冲结构降低振动反作用力，避免对安装工位的其它设备造成振动干扰。设计过程中优先考虑了安装适配性，基座上预留的安装孔位可直接匹配标准工业安装支架，气动接口采用通用的OD推送式快插结构，无需额外工具即可完成气管的连接装配，整体结构无外露易损零件，外壳采用一体化压铸结构提升整体抗冲击能力，可适配料斗助流、小型工件振实、精密工位振动输送等对振动干扰控制要求较高的应用场景，建模过程中所有配合面均做了公差预留，可直接导出工程图用于实际零件的加工生产。
