带齿法兰式机械安装基座结构设计

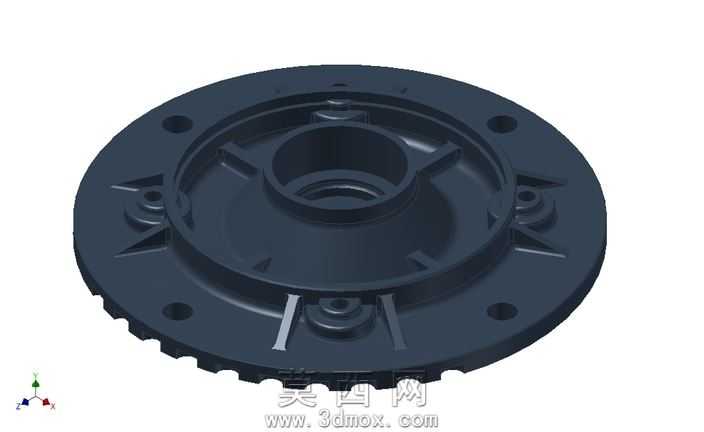

本作品为一款带齿法兰式机械安装基座的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先绘制法兰盘的外轮廓草图，精准定位圆周分布的四个安装通孔位置，通过拉伸特征生成法兰盘的基础盘体结构，盘体外缘设计有连续的啮合齿结构，齿形轮廓通过渐开线草图约束生成，保证齿形的啮合精度与传动适配性。盘体中心区域设计有凸起的轴套安装座，轴套内孔预留了多级台阶结构，可适配不同直径的传动轴穿设定位，轴座与法兰盘体之间设计了六组径向分布的加强筋结构，筋条采用变厚度过渡设计，从轴座根部向盘体方向逐渐减薄，既提升了整体结构的抗扭抗弯强度，又合理控制了零件的整体重量，避免材料冗余。盘体表面还设计有三处周向均匀分布的定位凸台，凸台上预留有小型螺纹孔位，可用于附属零件的锁紧固定，盘体背面设计有环形凹槽结构，可适配密封胶圈的安装，满足连接部位的密封防护需求。材质渲染阶段采用铸铁哑光深灰材质，还原了铸铁零件的真实表面质感，对齿面、安装孔内壁、轴套内孔等关键配合面做了轻微的高光处理，区分加工面与非加工面的视觉差异，渲染过程中添加了柔和的环境漫反射光源，清晰展现零件表面的加强筋、凸台、齿形等所有结构细节，无过曝或暗部细节丢失问题。设计过程中充分考虑零件的实际加工工艺性，所有转角位置均设计有合理的铸造圆角，避免应力集中问题，安装孔、螺纹孔的尺寸均符合通用机械连接件的标准规范，可直接适配标准螺栓、销轴的装配使用，整体结构兼顾了连接固定、传动啮合、密封防护多重功能，可作为小型传动设备的端部安装基座使用，能够承受一定的轴向载荷与周向扭矩，结构设计紧凑合理，无多余冗余特征。
