适配5s无人机的21700电池组固定外壳

　　这款电池组固定外壳，核心服务于小型穿越类FPV无人机的动力系统搭载需求，针对21700规格圆柱锂离子电芯的5串组合做专属适配，解决无人机飞行过程中电芯移位、线束拉扯、磕碰损伤的实际问题。从实际飞行测试的工况来看，5s配置的21700电池组能输出3100mAh容量，支撑无人机完成10分钟左右的飞行任务，相比4s配置推力不足、飞行时长仅8分钟的短板，以及6s配置惯性偏大、机动动作响应迟滞的问题，5s配置在动力输出、续航时长、机身负载惯性三者间找到了更平衡的适配点，整套电池重量控制在370克，可在额外挂载120克负载的工况下稳定完成作业，不管是日常休闲飞行、近景航拍跟拍，还是小范围的巡检作业场景，都能满足使用需求。

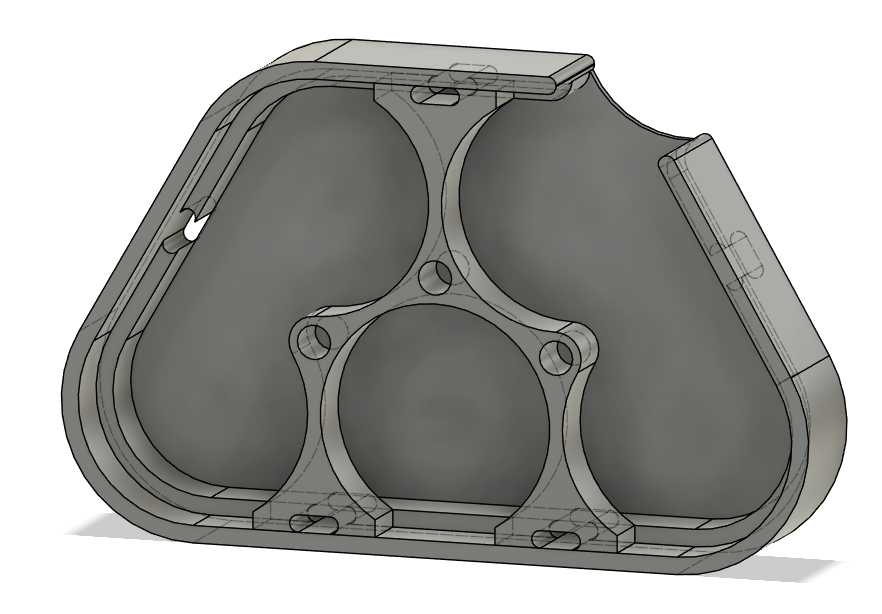

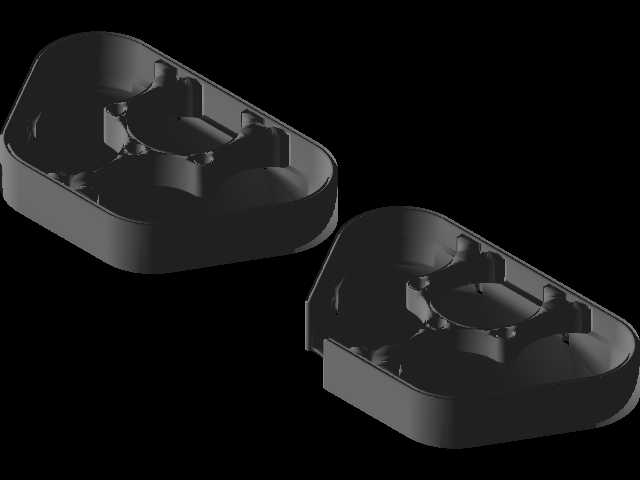

　　设计之初首先锚定的是安装边界的适配性，外壳内腔完全贴合5颗21700电芯并排排布的外形尺寸，每颗电芯的卡位都做了限位凸筋，避免飞行中频繁的加减速度、急转机动带来的电芯窜动，卡位的间隙预留了0.2mm的缓冲层空间，可适配常规的青稞纸绝缘包裹厚度，不会出现装配时压破电芯绝缘层的风险。外壳底部做了和无人机机身电池仓匹配的卡扣滑槽，安装时可直接滑入仓体卡紧，不需要额外绑带辅助固定，拆卸时只需按压卡扣锁止键即可快速取出，兼顾飞行中的固定可靠性和换电操作的便捷性。

　　考虑到无人机飞行中的散热需求，外壳侧壁对应每颗电芯的位置都开有格栅式通风槽，飞行时的迎面气流可顺着槽体流过电芯表面，带走大电流放电产生的热量，避免电芯积温过高导致的放电效率下降、寿命折损问题。外壳的出线端做了线束固定卡槽，焊好的平衡充线、动力输出线可卡入槽内理顺，避免飞行中线束被螺旋桨气流吹动甩动、勾挂到机身其他部件的风险，卡槽边缘做了R1.5的圆角处理，不会割破线束外层绝缘皮。

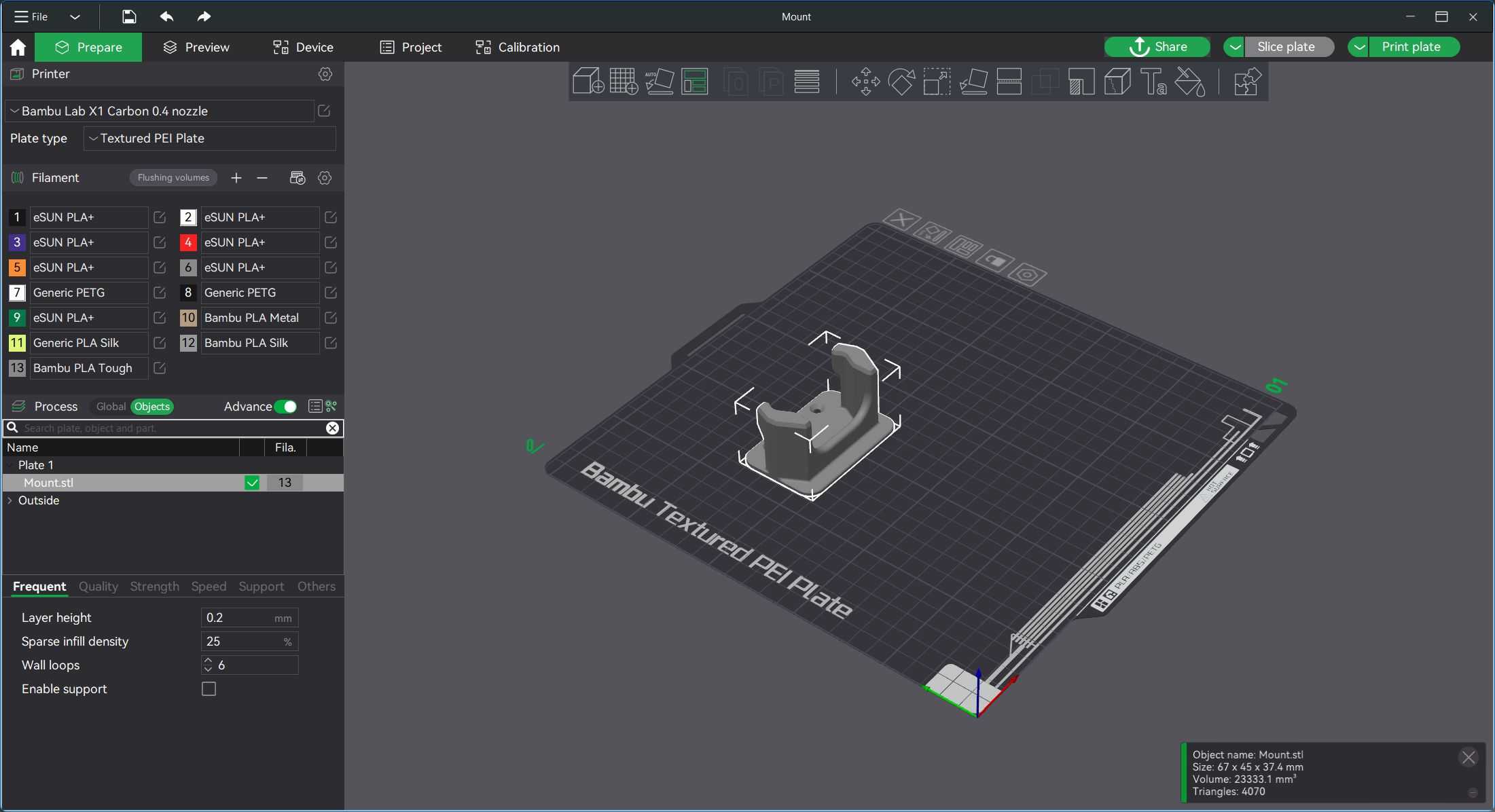

　　结构强度方面，外壳整体采用适配3D打印的壁厚设计，主体壁厚均匀控制在2mm，既不会因为壁厚过大增加不必要的机身负载，也不会因为壁厚偏薄导致炸机时外壳碎裂、电芯脱出的问题。边角位置全部做了圆弧过渡处理，没有尖锐棱角，一方面是避免安装拆卸时划伤操作人员手部，另一方面也能在发生轻微磕碰时分散冲击力，降低外壳开裂的概率。外壳顶部预留了平衡充插头的固定位，日常充电时不需要拆开外壳就能直接插接平衡充接口，减少反复拆装外壳带来的结构磨损。

　　从实际装机的适配性来看，这款外壳的外形尺寸完全匹配常规5寸穿越机的电池仓安装空间，不会出现突出机身、影响飞行气动布局的问题，外壳表面的平整区域也可根据实际使用需求粘贴魔术贴，适配不同绑带固定方式的机身使用。针对大电流放电的工况，外壳的电芯卡位没有做全包裹设计，留出了足够的电芯接触空气的面积，配合侧壁通风槽，可满足持续20C放电的散热需求，不会因为外壳包裹导致电芯过热触发保护。

　　在设计细节上，还考虑到了电芯装配的工艺性，外壳的卡位入口做了微小的导向斜角，组装电芯时不需要额外工具就能顺利将电芯推入卡位，生产装配效率更高；外壳的分体式卡扣结构设计，不需要额外螺丝就能完成上下壳的扣合固定，减少了零件数量，也降低了整体重量。针对炸机工况的防护需求，外壳的边角位置做了局部加厚处理，在发生侧向撞击时，加厚的边角可先吸收冲击能量，减少传递到电芯的冲击力，降低电芯受挤压变形的风险。
