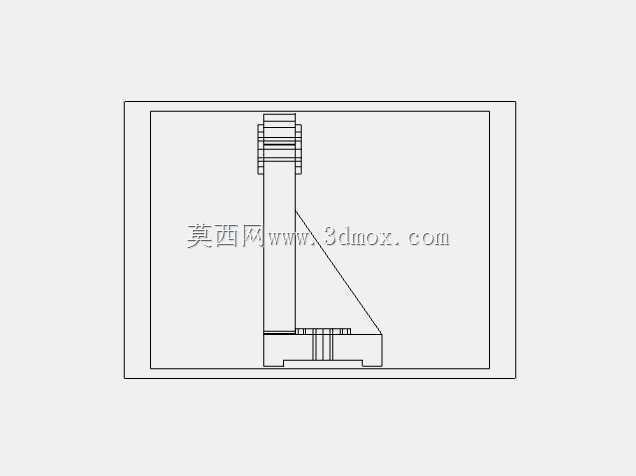

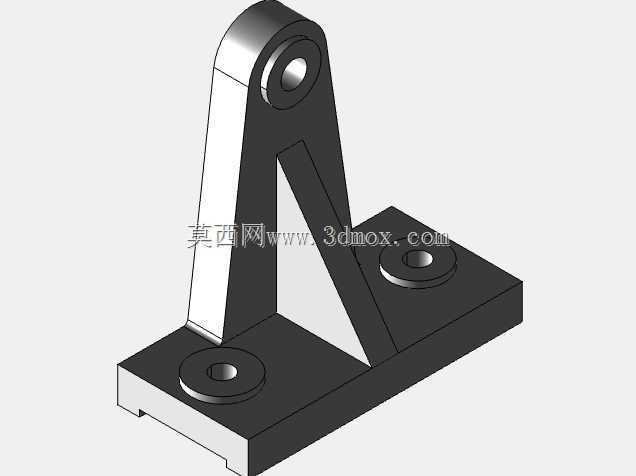

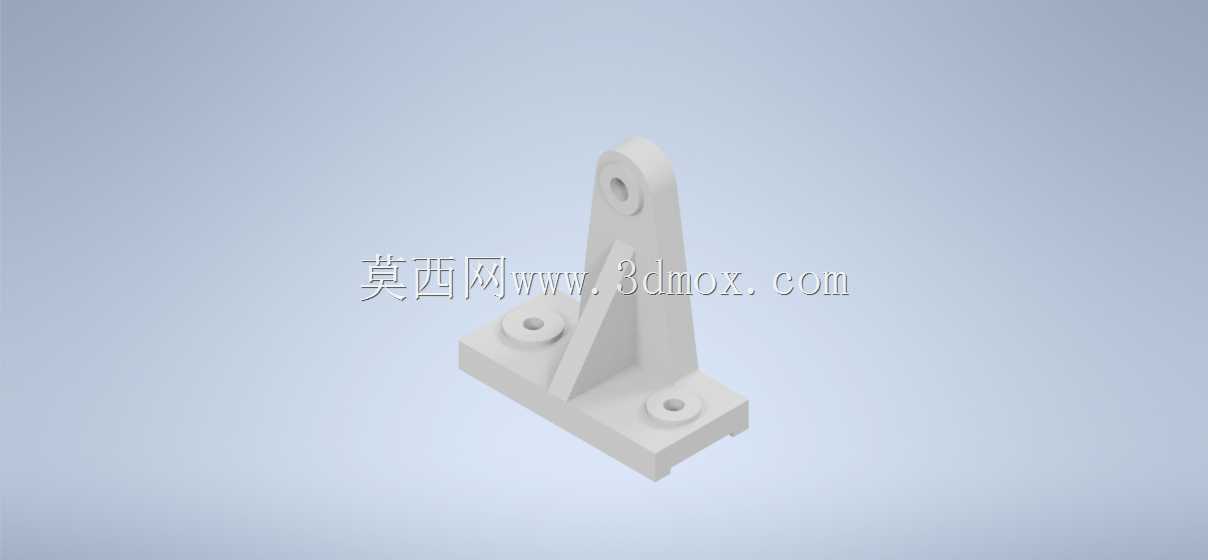

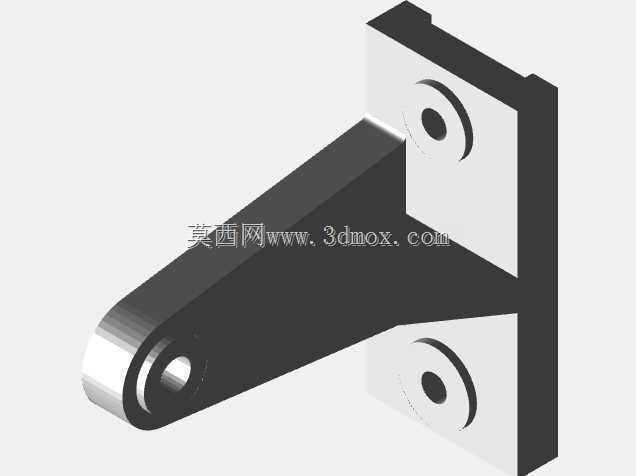

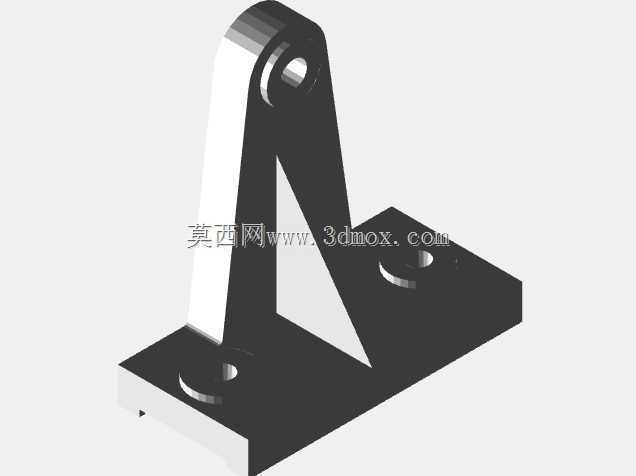

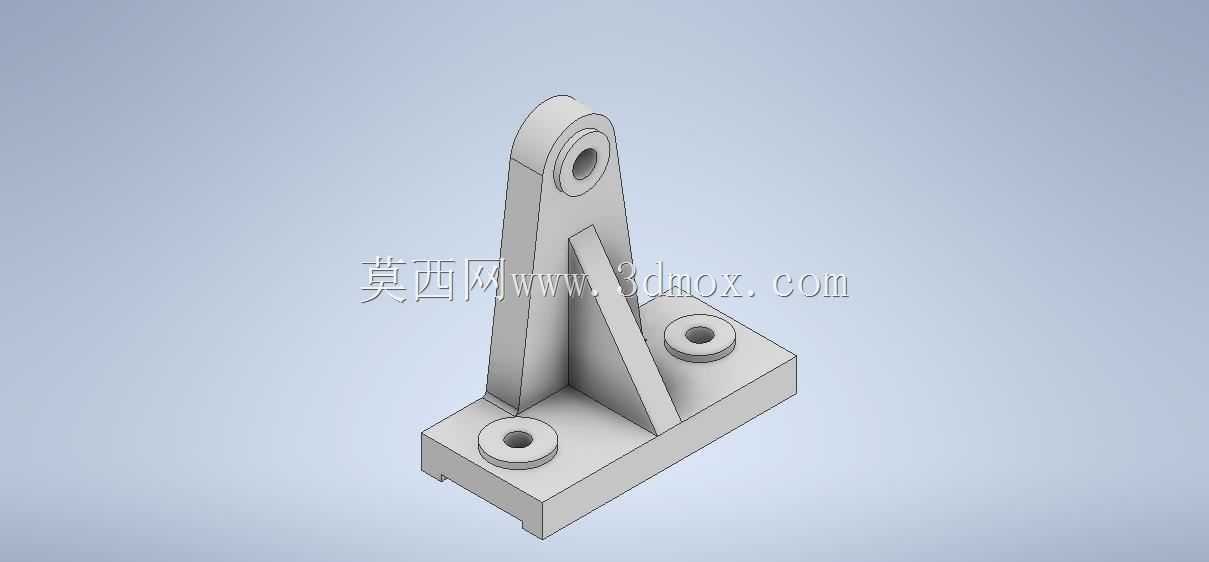

在电力输配、工业管道布设以及中小型设备机架搭建场景中,这类带三角加强筋的立式杆支撑是承担径向与轴向复合载荷的核心连接件,不同于普通平板式支座,它的立板与底板之间设置的整高式三角筋,直接把立板顶端铰接孔承受的侧向弯矩传导至整个安装底板,避免立板根部出现应力集中断裂的问题。实际现场安装时,底板上的两个沉头安装孔需要匹配M10规格的内六角螺栓,孔位中心距严格控制在42mm,安装面的平面度公差要求控制在0.1mm以内,防止锁紧后支撑件出现倾斜偏移,顶端的铰接孔内径为12mm,孔壁做了加厚处理,适配同直径的圆柱销或者铰接螺栓,用来连接需要做小角度摆动的连杆、拉杆类部件,铰接孔的同轴度公差设定为0.05mm,避免铰接部件转动时出现卡滞、
偏磨的情况。从设计逻辑来看,这类支撑件没有采用一体化实心结构,而是通过立板、三角筋、底板三个薄壁结构组合成型,在保证整体结构强度的前提下,尽可能降低零件自身重量,减少材料消耗,底板边缘做了1mm的倒角处理,既可以去除加工毛刺避免安装时划伤操作人员,也能在装配时起到导向作用,方便快速对准安装基面的定位标记。在电力变压器的周边配套构件安装场景中,这类支撑常用来固定绝缘拉杆、外部接线端子的支撑臂,或是作为冷却管路的辅助承重支架,它的立板高度设置为85mm,能够让被支撑部件与安装基面留出足够的安全间隙,避免管路、杆件与基面直接接触产生磨损或是绝缘距离不足的问题。不同于悬臂式单筋支撑,

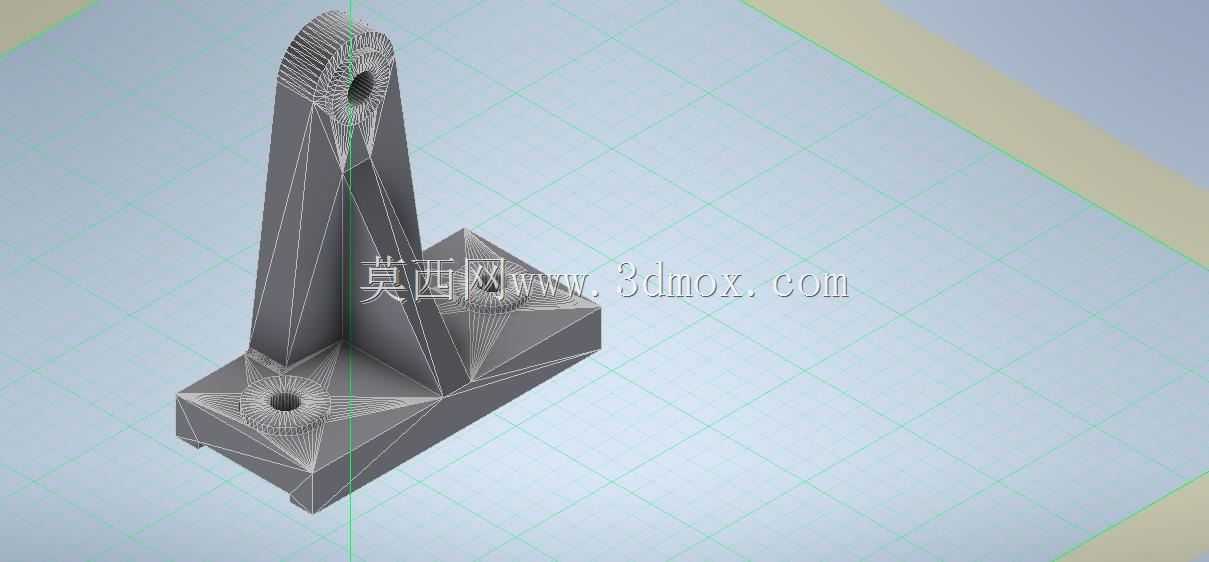

这款支撑的三角筋从立板根部一直延伸到立板高度三分之二的位置,筋板厚度与立板厚度保持一致,均为6mm,当顶端承受垂直于立板方向的1500N侧向载荷时,立板顶端的形变量可以控制在0.2mm以内,完全满足电力设备长期运行的结构稳定性要求。在管道系统布设场景中,这类支撑也可作为轻型管道的固定支座,通过顶端铰接孔连接管夹部件,能够补偿管道因为热胀冷缩产生的微小位移,避免管道硬连接出现应力拉裂的问题,底板的沉头孔设计可以让螺栓锁紧后头部完全没入安装面以下,不会在底板下方突出,保证支撑件与安装基面完全贴合,不会因为螺栓头部突出导致支撑倾斜。建模过程中需要特别注意几个工艺细节:三角筋与立板、底板的连接处都做了R2的圆角过渡,
避免焊接或是一体铸造成型时出现应力裂纹,所有孔位的边缘都做了0.5mm的倒角,去除钻孔产生的飞边,立板的两个侧面与底板的垂直度公差控制在0.1mm/100mm以内,保证顶端铰接孔的位置精度,不会因为立板倾斜导致铰接部件的转动轴线偏移。实际选型时,需要根据被支撑部件的重量、运行时的振动幅度确认支撑的载荷冗余量,这类支撑的额定静载荷可以达到2000N,适用于大部分轻型电力配套构件、工业管道附件以及小型设备连杆机构的支撑需求,安装时需要在安装基面与支撑底板之间加装平垫,避免长期振动导致螺栓松动,铰接孔配合的销轴需要加装开口销防脱,防止设备运行过程中销轴脱出引发构件脱落故障。
