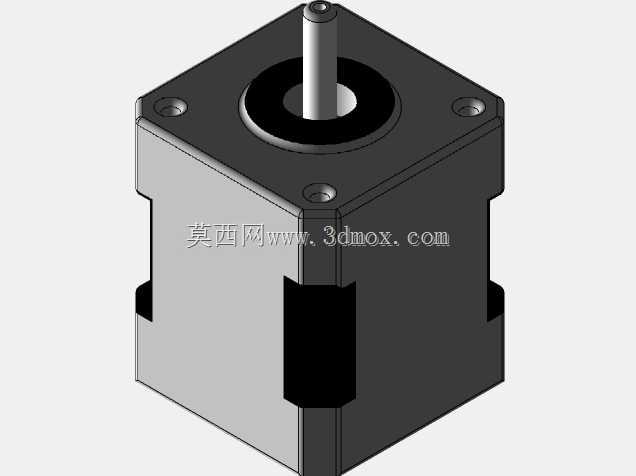

NEMA17步进电机高精度三维结构模型

　　在桌面级3D打印机、小型桌面拾放设备、轻型自动化输送模组这类对安装空间、定位精度有明确要求的小型自动化装备里，NEMA17规格步进电机一直是应用占比极高的动力执行元件，这类电机的安装法兰尺寸遵循统一的行业标准，方形法兰边长42mm，安装孔位采用对角对称布局，孔距31mm，适配绝大多数标准型材安装位、同步轮传动座、丝杆直连安装座，不需要额外做转接板加工就能完成装配，能大幅缩短小型设备的结构设计周期。做这类电机的三维建模时，首先要卡准的就是安装边界尺寸，法兰端面的输出轴直径、轴伸长度、轴上扁位的尺寸公差都要和实物完全匹配，因为很多场景下输出轴要直接和同步轮、联轴器、绕线轮配合，尺寸偏差超过0.1mm就会出现装配干涉或者配合松动的问题，

　　模型里把输出轴的顶端倒角、轴根处的轴承挡圈台阶都做了还原，能直接用来做装配干涉检查，不需要设计人员再二次核对实物尺寸。电机本体的外壳采用方形拉伸铝壳结构，四个侧面的安装槽是这类NEMA17电机的典型结构，槽位的宽度、深度、槽边到法兰面的距离都严格按照实物测绘尺寸建模，不管是用侧装锁片固定到型材槽内，还是用法兰面锁附到设备安装板上，都能在装配仿真里直接验证锁附螺丝的长度是否合适，会不会出现螺丝顶到电机内部绕组的问题。从实际使用场景来看，这类步进电机常用在3D打印机的X、Y、Z轴传动，还有E轴挤出送料结构里，不同应用场景下对电机的机身长度要求有区别，这个模型还原的是标准机身长度的版本，机身截面和法兰尺寸完全匹配NEMA17标准，

　　能覆盖绝大多数桌面级设备的选型参考需求，设计人员在做整机布局的时候，可以直接把这个模型调入装配体，核对电机和周围走线槽、同步带、限位开关的位置间隙，避免出现实物装配时零件互相干涉的问题。建模的时候特意把电机尾部的出线位置、出线端的台阶结构做了还原，因为很多小型设备的安装空间非常紧凑，电机尾部的出线方向、出线端的突出长度会影响后盖、走线槽的布局，如果模型忽略了这部分结构，很容易出现实物装配时线材被挤压、后盖盖不上的问题。另外电机端盖上的固定螺丝位置、前端盖和机身的配合台阶也都做了细化，在做设备维护仿真、拆装动画的时候，能清晰展示各个零件的装配关系，不需要再额外补充细节结构。从功能特性来说，这类开环步进电机不需要额外的编码器反馈，

　　搭配对应的步进驱动器就能实现精准的角度控制，单步距角常见为1.8度，细分驱动下能实现更小的进给分辨率，非常适合低速、高定位精度要求的小型传动场景，模型的整体重量分布、质心位置也按照实物的材质密度做了对应设置，在做整机的重心校核、振动仿真的时候，能提供相对准确的参考数据。很多刚接触小型自动化设备设计的工程师，在选型NEMA17电机的时候经常会忽略安装边界的细节，比如输出轴的扁位方向、侧装槽的位置公差、尾部出线的最小弯折半径，这个模型把这些容易被忽略的细节都做了还原，调入装配体之后不需要再额外做结构修正，就能直接用来做布局设计、装配检查、运动仿真，能有效减少设计阶段的错漏，避免打样之后出现装配问题。另外在做拾放类小型设备的摆臂结构设计时，这个模型的安装尺寸能直接匹配标准的谐波减速器转接座、同步带轮安装位，设计人员可以直接基于这个模型的接口尺寸去设计周边的连接零件，不需要反复测绘实物，能大幅提升设计效率。模型的外壳棱角处的倒角、端盖表面的标识区域平面也都做了还原，在做产品渲染、对外方案展示的时候，也能直接使用，不需要再做外观面的优化处理。
