倾斜滑道与钢珠滑动演示结构

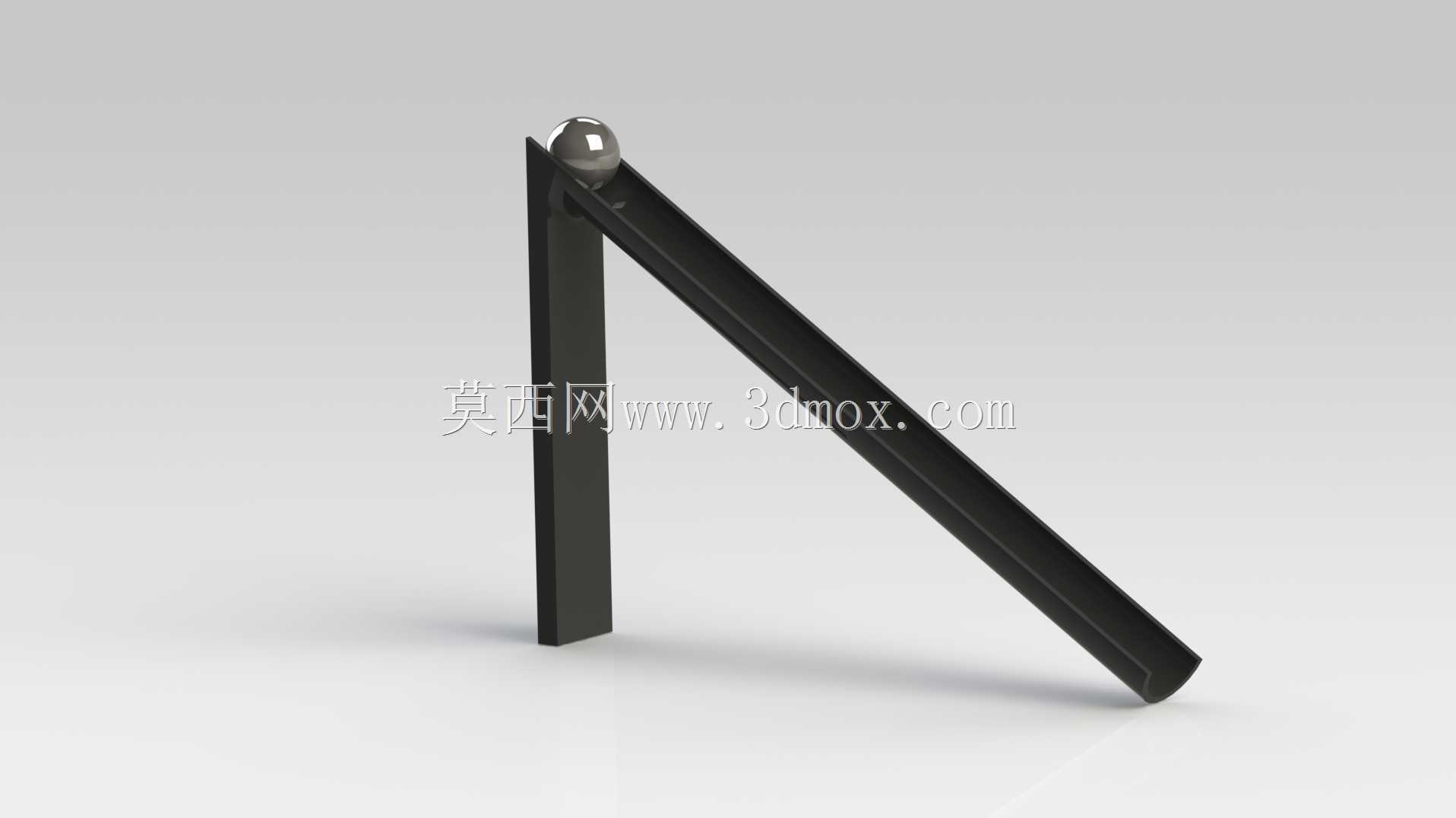

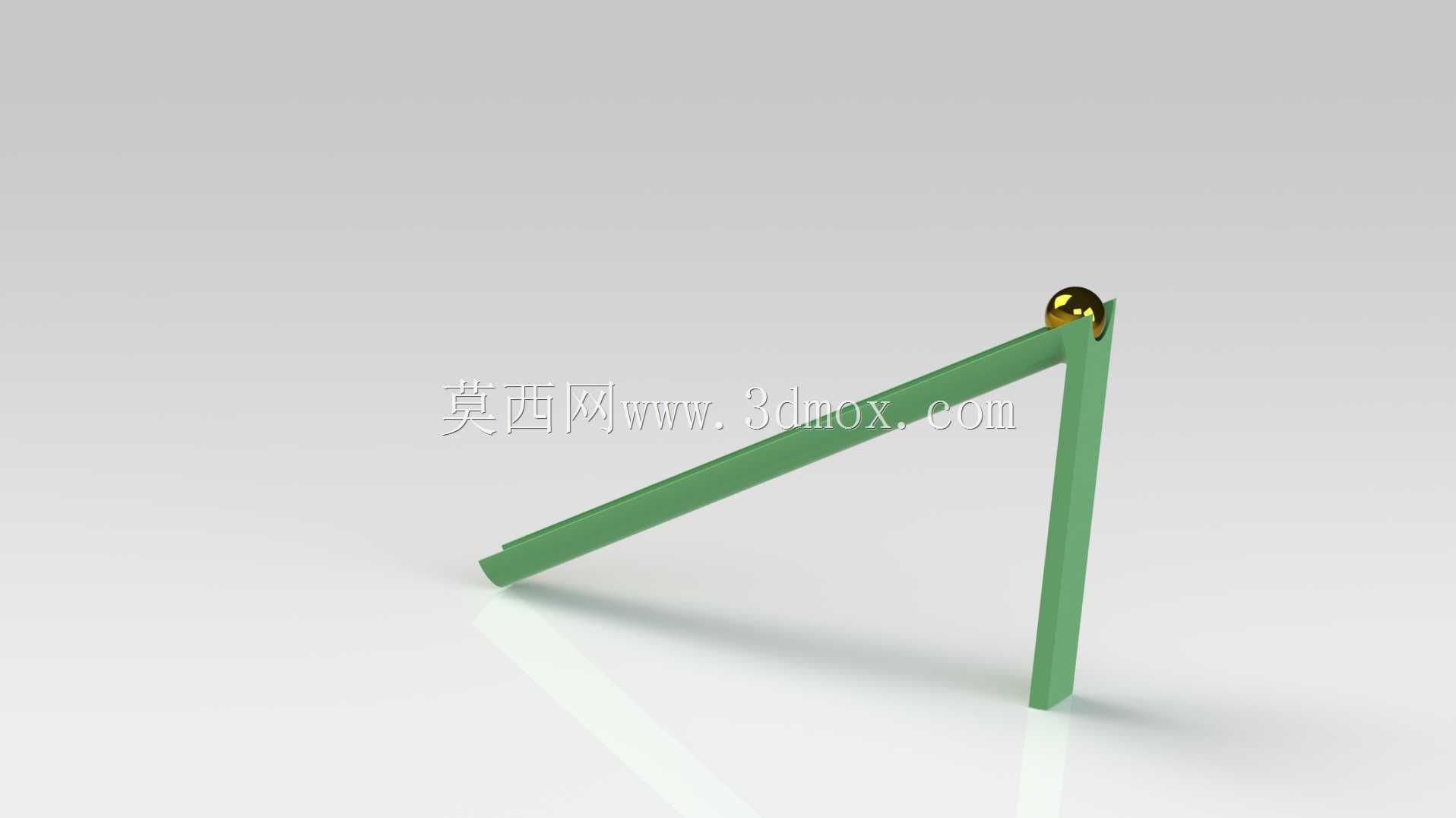

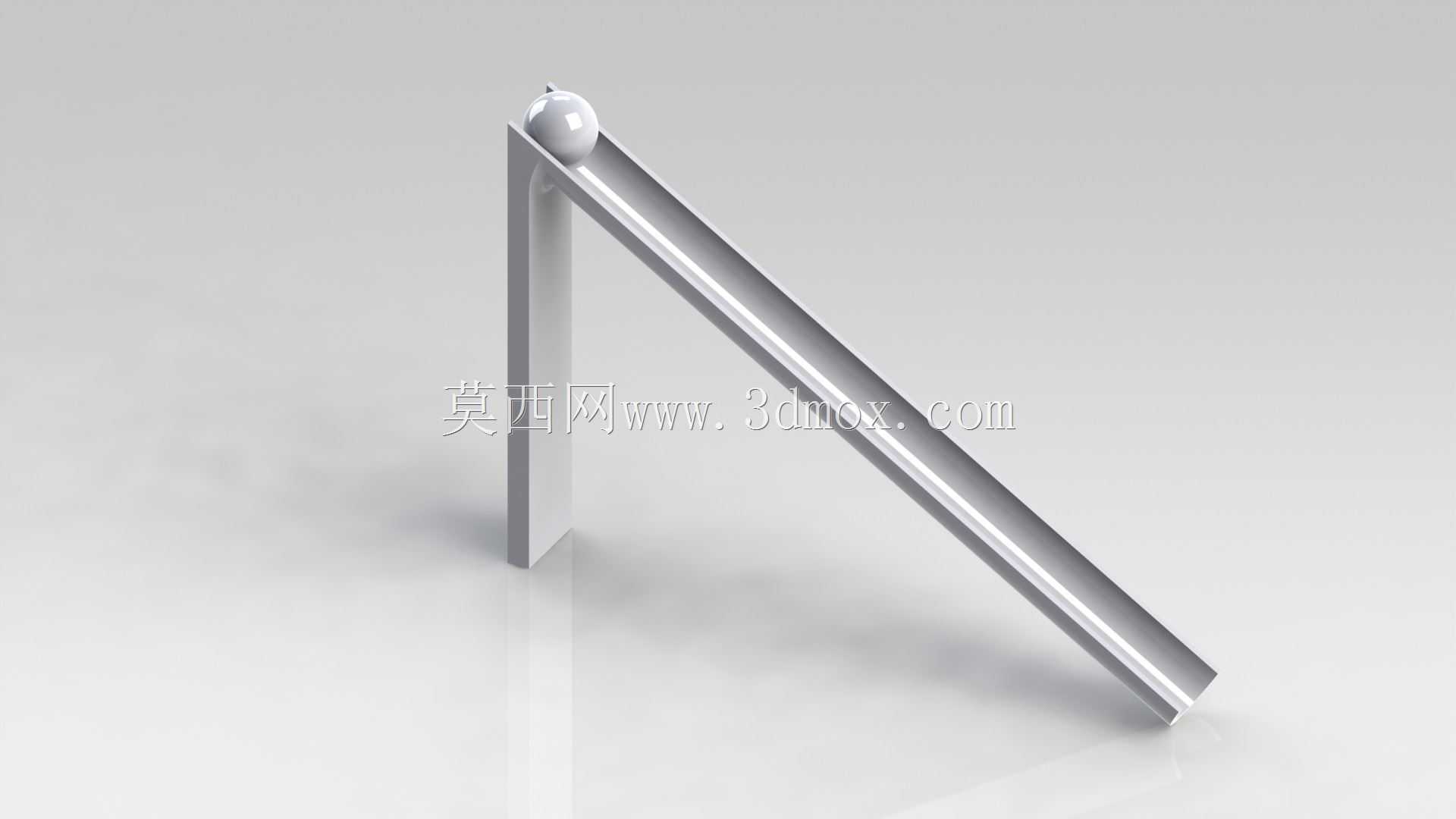

　　这套倾斜滑道搭配钢珠的结构，常被用在基础物理力学演示教具、小型物料重力输送的原理验证环节，也可作为自动化上料机构中滚珠类零件单通道输送的简化原理样机，用来验证重力作用下刚性球体沿光滑斜槽的运动轨迹、端部限位的受力状态，以及斜槽安装倾角对球体滑动速度、停留位置的影响。从结构功能来看，整套装置由垂直支撑立板、倾斜布置的U型截面滑槽、放置在滑槽上端的实心钢珠组成，垂直立板作为整个结构的安装基准，底部可直接固定在水平工作台面或者实验台架上，为倾斜滑槽提供稳定的支撑，避免滑槽受钢珠重力作用出现形变或者位移。滑槽采用U型开口截面设计，两侧的翻边高度刚好能够约束钢珠的横向位移，保证钢珠在滑动过程中不会从滑槽两侧脱出，

　　同时开口朝上的设计也方便观察钢珠的整个运动过程，在教具场景下可以直观展示重力分力、摩擦力对刚体运动的影响，在工业原理验证场景下，可通过更换不同表面粗糙度的滑槽、不同直径的钢珠，测试不同工况下滚珠的输送节拍、终端落点位置，为后续自动化设备的上料轨道设计提供基础参数参考。设计过程中首先确定的是滑槽的安装倾角，这个角度需要结合钢珠与滑槽材质的静摩擦系数计算，保证倾角大于摩擦角，让钢珠能够在无额外外力的情况下依靠自身重力沿滑槽下滑，同时倾角也不能过大，避免钢珠滑动速度过快冲出滑槽终端，或者在滑动过程中出现弹跳脱离轨道的情况。垂直支撑立板与倾斜滑槽之间采用刚性连接，连接位置做了贴合面处理，保证两者的连接刚度，

　　避免钢珠滑动时的冲击力导致滑槽出现振动，影响运动轨迹的稳定性。从安装边界尺寸来看，垂直支撑立板的高度决定了滑槽的上端起始高度，滑槽的长度则根据需要的滑动行程确定，滑槽的U型槽内宽比选用的钢珠直径大0.5到1毫米，既保证钢珠能够在槽内顺畅滑动，不会出现卡滞，又能限制钢珠的横向窜动，保证滑动轨迹的一致性。滑槽的下端做了平切处理，没有额外的挡边结构，当钢珠滑动到滑槽终端时会在惯性和重力作用下脱离滑槽下落，这一特性刚好可以用来演示自由落体与斜面运动的衔接过程，在工业场景下也可配合终端的接料机构，实现钢珠类零件的定点落料。整套结构没有额外的动力组件，完全依靠重力实现钢珠的滑动，结构简单可靠，维护成本极低，除了教学演示和原理验证之外，

　　也可简化后用在小型五金零件的排序输送环节，针对滚珠、圆柱销类的小零件，依靠重力实现单排有序输送，不需要额外配置动力输送组件，能够有效降低小型自动化设备的结构复杂度和制造成本。在实际建模过程中，滑槽与立板的连接处做了圆角过渡处理，避免应力集中，同时也能消除加工过程中的锐边，提升装配操作的安全性，钢珠采用标准实心球体建模，表面粗糙度设置为光滑金属面，与滑槽的接触设置为无穿透的刚性接触，能够准确模拟实际滑动过程中的接触受力状态。垂直立板的底部设置了安装孔位，可通过螺栓直接固定在安装基座上，安装时需要保证立板的垂直度，以及滑槽的直线度，避免滑槽出现弯曲或者倾斜角度偏差，导致钢珠滑动过程中出现卡滞或者轨迹偏移。
