1:1比例立式电信设备安装机架结构

　　日常做通信机房配套结构设计时，这类立式机架是弱电井、接入网机房里最常见的承载构件，和常规服务器机柜不同，这款开式机架没有侧围板与前后门，完全适配壁挂、落地贴墙安装的场景，多用于楼宇弱电竖井内ONU设备、配线模块、小型交换机的承载固定，也可在边缘计算接入点、厂区通信中继站作为开放式设备挂载架使用，相比封闭式机柜，开式结构的散热条件更好，线缆布放时不需要穿越机柜预留的穿线孔，施工人员在竖井内有限的操作空间里，能直接从机架两侧、前后方向完成线缆端接与设备固定，大幅降低狭小空间内的布线作业难度。

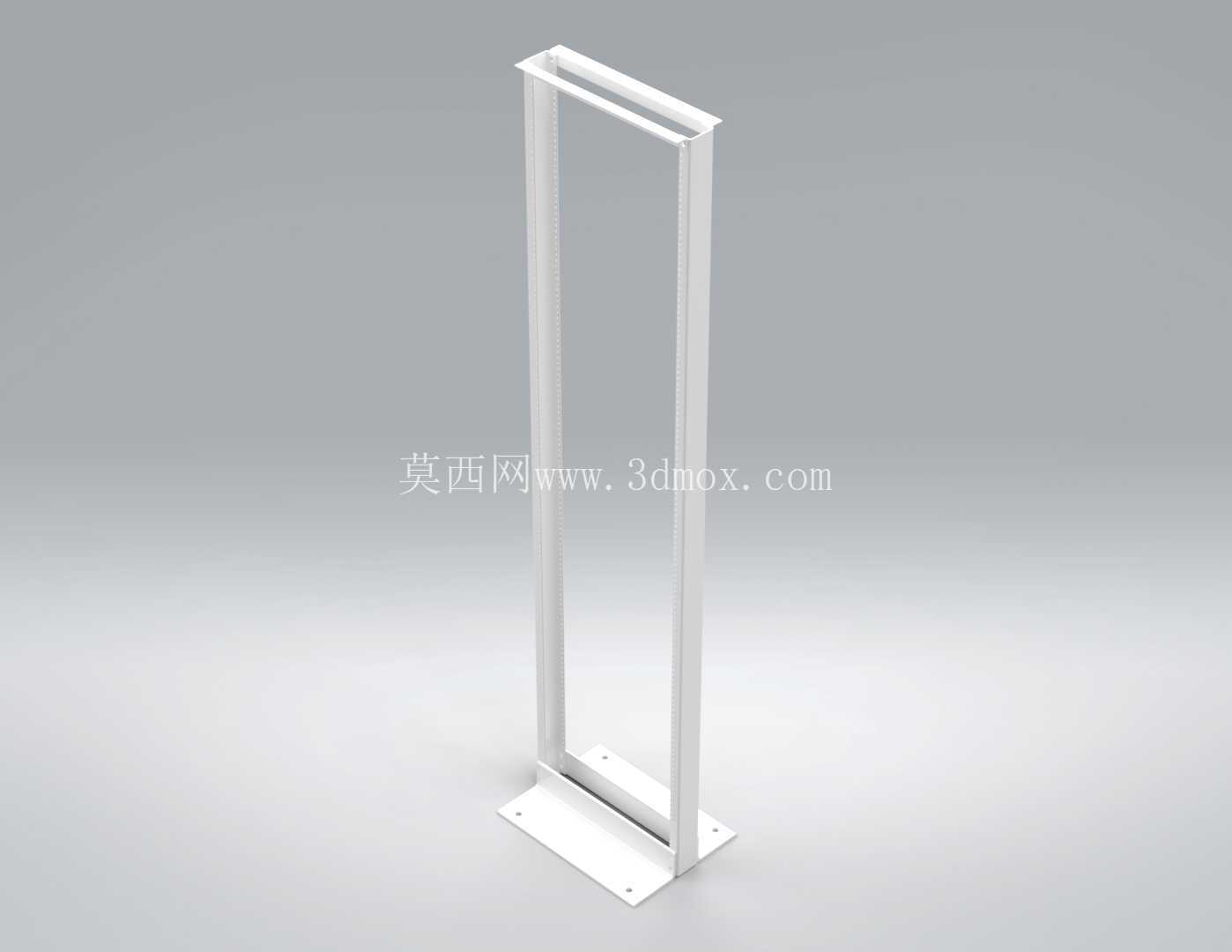

　　从结构设计逻辑来看，这款机架采用双立柱对称承载结构，底部设置整块安装底板，底板上预留四个对称布置的固定孔位，可直接通过膨胀螺栓与混凝土地面固定，也可搭配L型转接角码实现墙面壁挂安装，立柱采用C型冷弯型材一体辊压成型，型材内侧预留连续的安装孔位，孔位间距严格符合19英寸设备安装的通用标准，可兼容所有符合标准安装尺寸的电信设备，不需要额外做转接件适配。立柱顶部设置横向连接横梁，既可以提升双立柱的整体抗扭刚度，避免单侧挂载设备时立柱出现外张变形，也可作为顶部线缆的绑扎固定点，方便上走线场景下的线缆整理固定。

　　实际选型使用时需要注意几个安装边界参数，机架整体高度适配常规楼宇弱电竖井的层高预留，安装后顶部距离楼板预留足够的走线空间，底部底板距离地面的高度可根据现场防水要求调整垫片厚度，避免地面积水浸泡设备安装位。立柱的截面厚度经过载荷校核，单侧挂载设备时的偏载载荷满足常规接入层设备的承重要求，不会出现长期负载下的立柱弯曲变形。机架表面采用静电喷塑处理，涂层均匀覆盖所有金属表面，在弱电井内相对潮湿的环境下能起到较好的防锈作用，同时喷塑表面的绝缘性能可避免设备外壳与机架直接导通带来的接地隐患，安装时只需要将机架接地端子与楼宇综合接地排可靠连接即可满足通信设备的接地要求。

　　建模过程中需要重点关注几个配合尺寸的公差控制，首先是底部安装孔的孔位公差，需要和现场常用的膨胀螺栓安装间距匹配，避免现场安装时出现孔位错位无法固定的问题；其次是两侧立柱安装孔的同轴度公差，如果两侧孔位同轴度偏差过大，设备上架时会出现固定螺丝无法穿入的问题，建模时需要以单侧立柱的孔位为基准，阵列生成另一侧立柱的孔位，保证两侧孔位的同轴度控制在合理范围内；最后是顶部横梁与立柱的连接位置，需要保证横梁与立柱端面完全贴合，焊接或螺栓连接后不会出现装配间隙，避免机架整体组装后出现晃动。

　　这类开式机架在实际工程中还有很多灵活的扩展用法，比如在立柱上加装理线环、PDU电源安装位、接地铜排固定件，不需要对机架主体做额外打孔加工，直接利用立柱上预留的通用安装孔位即可固定扩展配件，适配不同场景下的安装需求。相比定制焊接的非标机架，这款标准化的机架结构所有型材与孔位都遵循通用通信设备安装规范，配件通用性强，后期维护更换时不需要单独定制加工配件，能有效降低项目的施工与后期维护成本。在做机房布局规划时，这类开式机架的占地面积更小，在宽度有限的弱电竖井内，双立柱结构的进深尺寸远小于常规机柜，可在有限的空间内完成多台接入设备的部署，同时开放式的结构也方便日常运维时快速查看设备指示灯状态、插拔设备线缆，不需要开启机柜门就能完成大部分日常运维操作，提升运维效率。
