仿市售常规款简易合页铰链结构设计

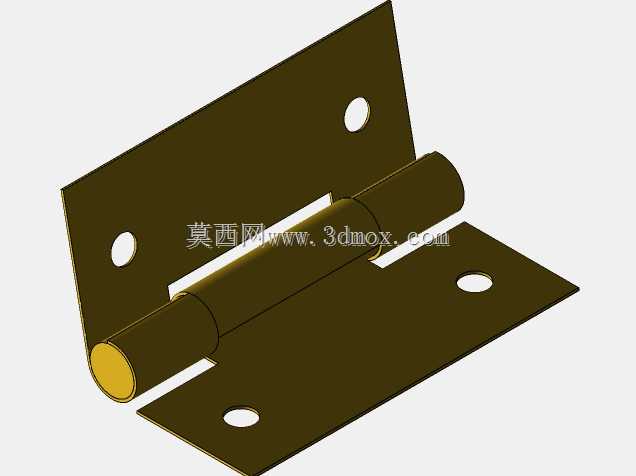

　　日常做小型柜体、自制工装护罩、户外小型设备检修门的结构设计时，经常会遇到需要选用小规格平开合页的场景，很多时候市售标准件的安装孔位、开合角度限制会和现有结构的安装边界产生冲突，这时候参照实物测绘后做适配性调整的铰链模型，就能很好解决安装干涉、孔位不匹配的问题。这款铰链的结构完全参照家装建材渠道常见的小尺寸冷轧钢合页做还原，整体由两片带安装孔的铰接页、中间的连接销轴组成，没有额外的阻尼、缓冲结构，属于最基础的平开合页结构，适用场景覆盖很广，从家用小型储物柜的柜门连接，到自制小型设备的可拆卸检修门，再到教学用结构演示教具的铰接部位，都能用到这类基础铰链。

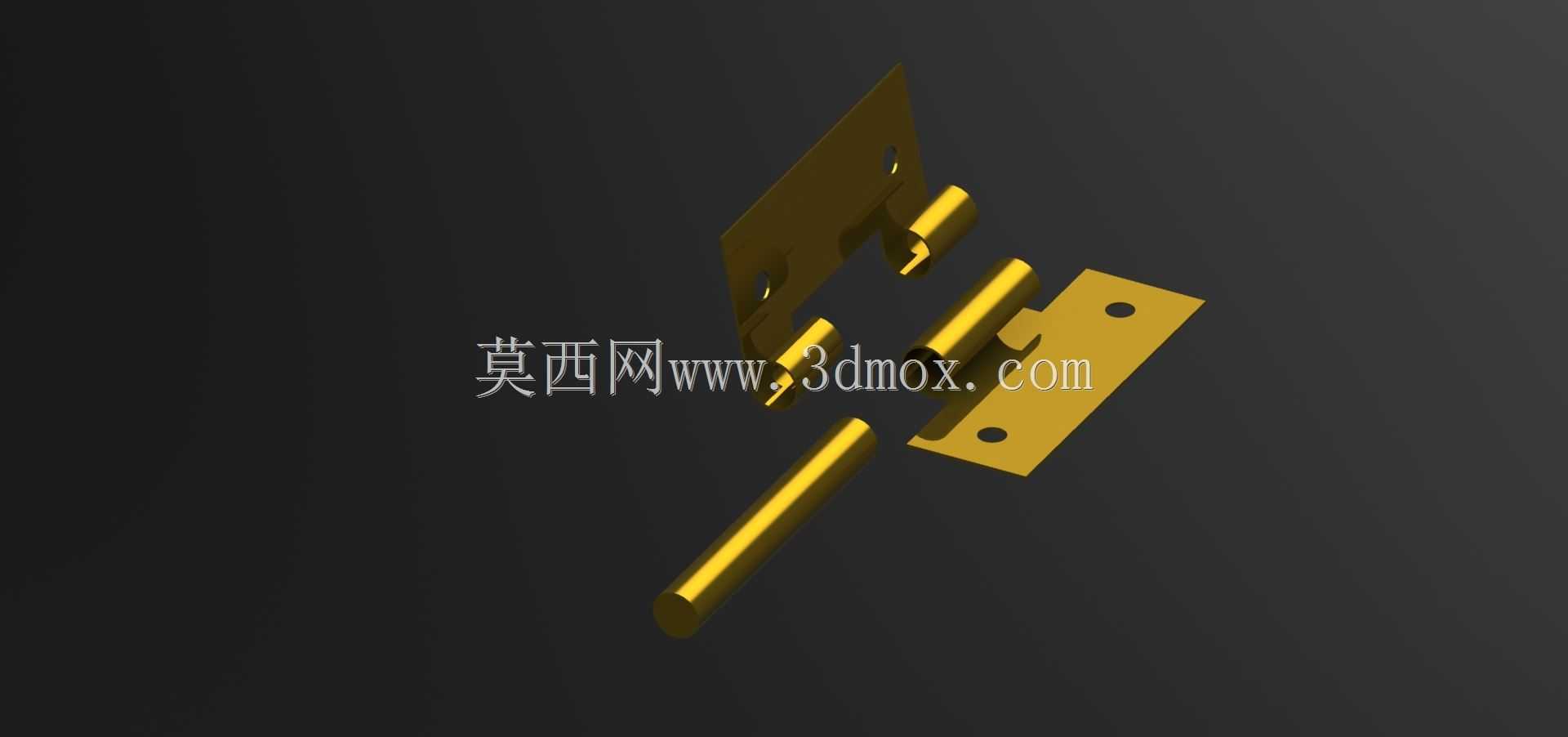

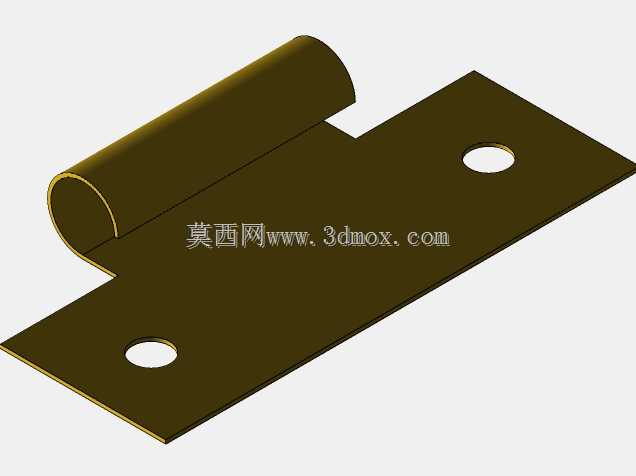

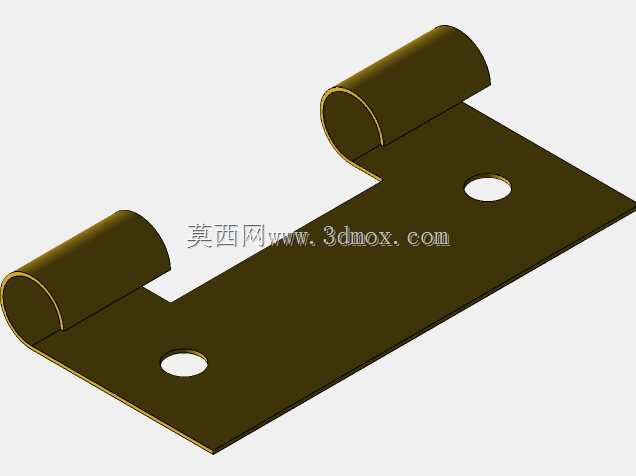

　　从结构设计逻辑来看，两片铰接页采用等厚钣金折弯成型，其中一页的卷边部位做整段式筒状结构，另一页做分段式卷耳，装配时分段卷耳卡入整段筒身的预留间隙内，再穿入通长销轴完成铰接，这种结构的优势在于加工难度低，钣金冲压后直接卷圆就能成型，不需要额外的切削加工，销轴和卷边之间保留合理的间隙公差，保证开合过程无卡滞，同时不会因为间隙过大出现门扇晃动的问题。安装边界方面，单片铰接页的长度和宽度比例参照常规小合页的尺寸设定，安装孔采用沉头孔设计，适配常用的自攻螺丝或者小规格机螺钉，沉头深度刚好能让螺丝头完全埋入页片平面，不会突出页片表面影响门扇和门框的贴合度；销轴的两端做轻微的铆边处理，防止使用过程中销轴从卷边内滑出，同时铆边的力度控制在不会挤压卷边导致转动阻力过大的范围，保证开合手感顺畅。

　　实际选型使用时，这类无缓冲的简易铰链单页承重适合10kg以内的门扇结构，如果门扇重量更大，可以通过并排增加铰链数量的方式提升整体承重，安装时需要保证上下两个铰链的同轴度，避免出现开关门卡顿、销轴磨损过快的问题。建模过程中，卷边部位的圆弧过渡做了精准还原，没有出现建模时常见的卷边接缝错位、圆弧面不连续的问题，安装孔的位置公差控制在常规钣金加工的允许范围内，直接导出工程图就能用于激光切割下料、折弯卷圆的加工流程，不需要再做额外的尺寸修正。

　　不同于带液压缓冲、阻尼定位的特殊铰链，这款基础款铰链的结构没有多余的零件，整体可靠性很高，在没有强腐蚀、高湿度的常规室内环境下，配合常规的镀锌或者喷塑表面处理，使用寿命能满足绝大多数民用和小型工业设备的使用需求；如果用于户外潮湿环境，只需要把材质换成304不锈钢，对应的钣金厚度和销轴直径不需要做调整，就能直接适配防腐使用场景。做结构设计时，这类基础铰接件不需要每次都从零开始建模，参照实物还原的参数化模型可以直接调整页片长度、安装孔间距、钣金厚度等参数，快速适配不同的安装场景，能大幅缩短结构设计阶段的零件建模时间，同时因为参数完全参照市售实物的加工工艺设定，不会出现设计出来的结构无法加工、或者装配后和实际使用需求不符的问题。很多新手建模时容易忽略卷边和销轴之间的配合间隙，要么把间隙设得太小导致装配后无法转动，要么间隙过大导致铰接松动，这款模型在卷边内径和销轴外径的配合上采用了常用的间隙配合公差，实际加工装配后不需要额外修配就能获得合适的转动阻尼，开合过程中页片之间的平面间隙也控制在合理范围，不会出现门扇关闭后两个页片错位摩擦的问题。
