多接口集成式医用氧气分流阀体结构

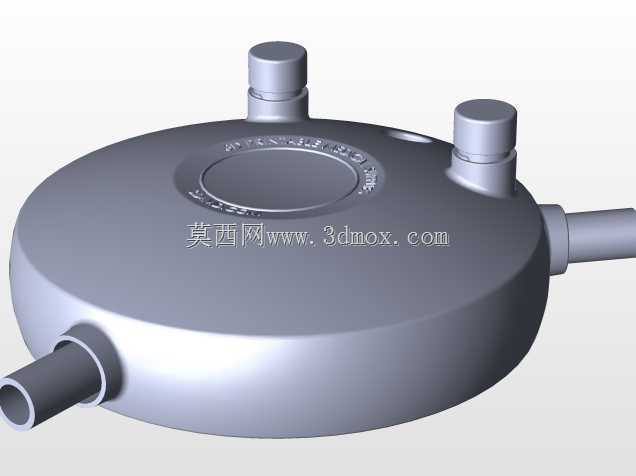

　　在医用供气系统、小型集中供氧终端、便携式制氧设备配套气路中，这类分流结构承担着单路气源拆分供给多个用气终端的核心作用，区别于常规工业管路分流件，该结构针对医用氧气的洁净输送要求做了适配设计，所有与气体接触的流道内壁均做了圆弧过渡处理，不存在直角滞流区，避免长期使用过程中积尘或残留冷凝水造成的气路污染，也能降低气流高速通过时产生的啸叫噪音，适配病房、家用氧疗、移动供氧站这类对噪音控制有要求的使用场景。从结构设计逻辑来看，整体采用圆盘式集成布局，没有采用传统分流件的多通管拼接结构，将主进气口、多个支路出气口全部集成在单一圆盘本体上，主进气口设置在圆盘轴向的一端，作为气源接入端，接口采用快插式结构适配常规医用氧气管路的标准外径，

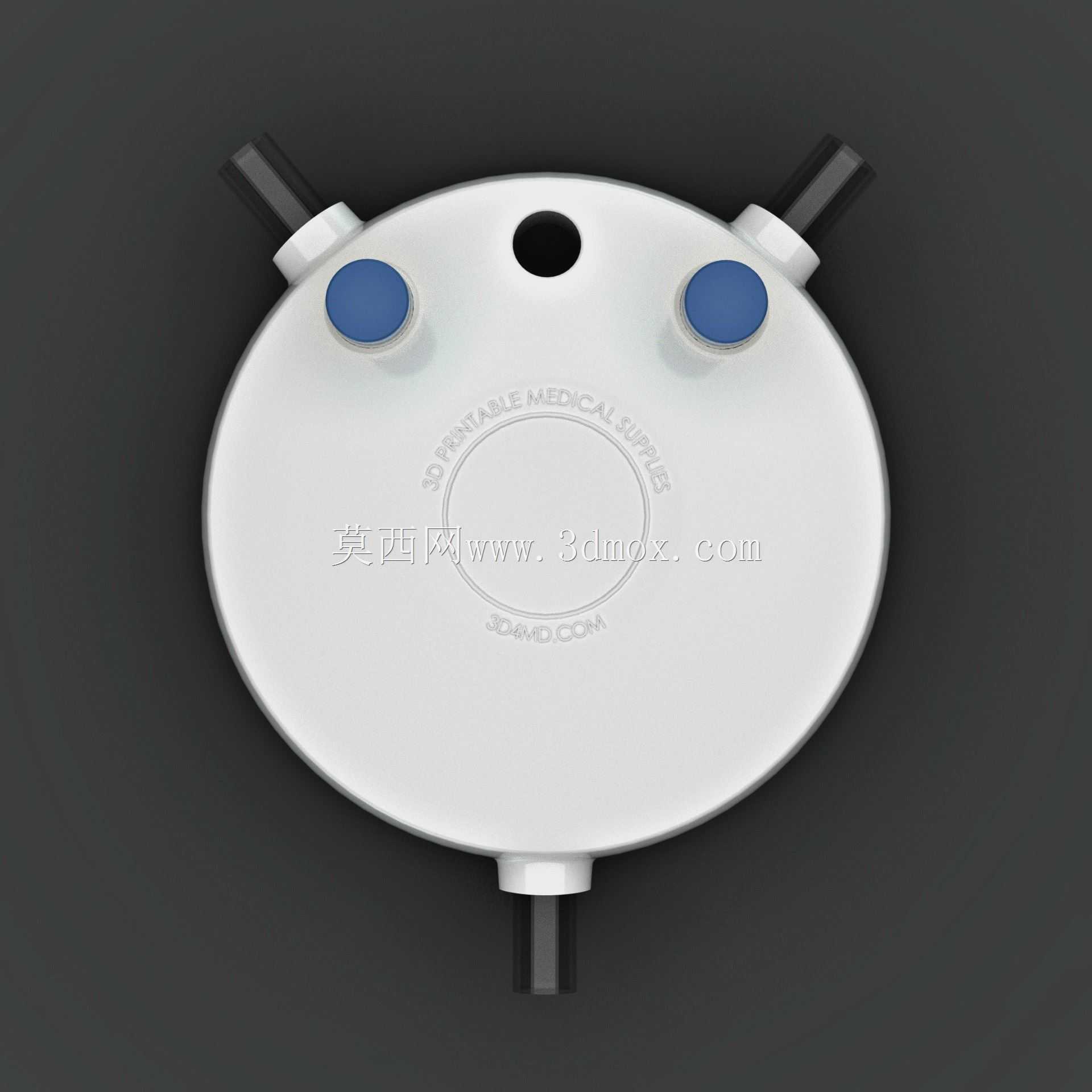

　　安装时直接插入管路即可完成密封，不需要额外缠绕生料带或加装密封垫，减少装配环节的泄漏点。三个支路接口分布在圆盘的径向圆周方向，其中两个支路接口带有蓝色标识的调节旋钮，可单独对应支路的气流通断与流量微调，剩下的一个支路为常开式快插接口，用于固定流量的终端供气，比如直接连接湿化瓶或者固定流量的吸氧管路，这种布局能让安装时的管路走向更规整，所有支路管路均从圆盘侧面接出，不会出现多根管路交叉弯折的情况，也能避免管路弯折造成的气路堵塞。设计过程中对安装边界做了充分考量，圆盘本体的厚度控制在较薄的区间，整体外轮廓没有突出的尖锐结构，安装时可以直接贴靠在设备壳体或者供氧终端的安装面板上，不需要预留额外的避让空间，本体上预留的一个光孔为安装固定孔，

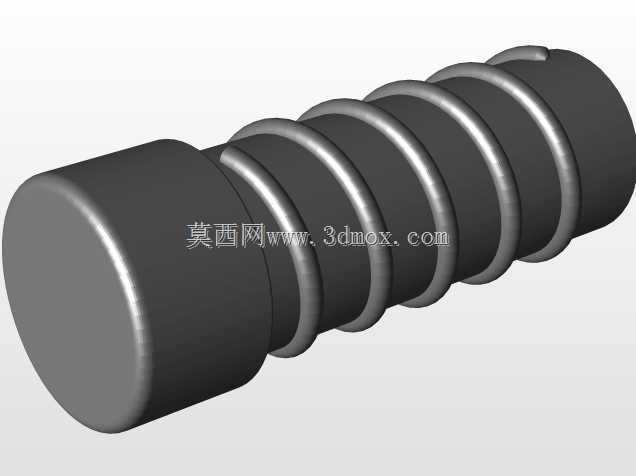

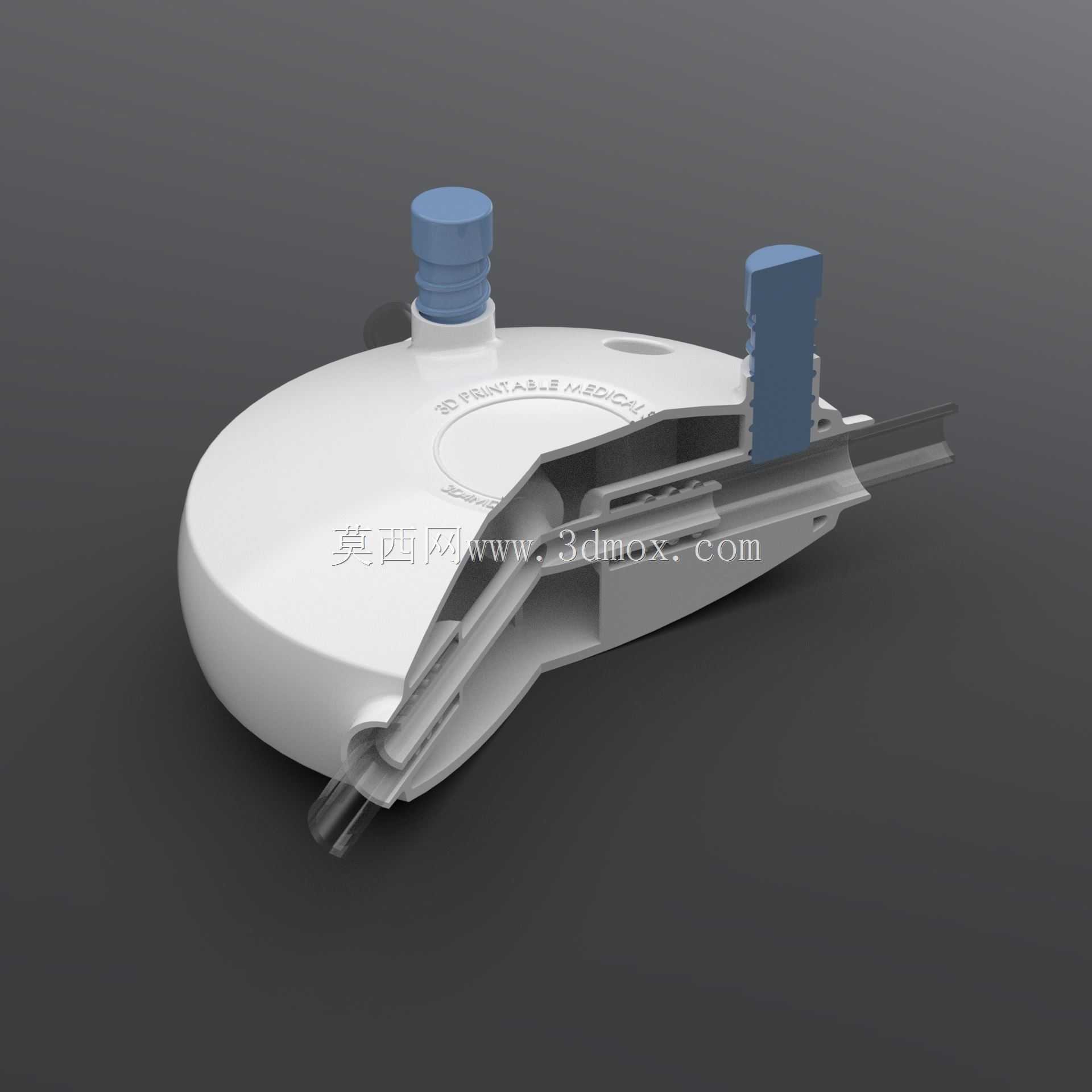

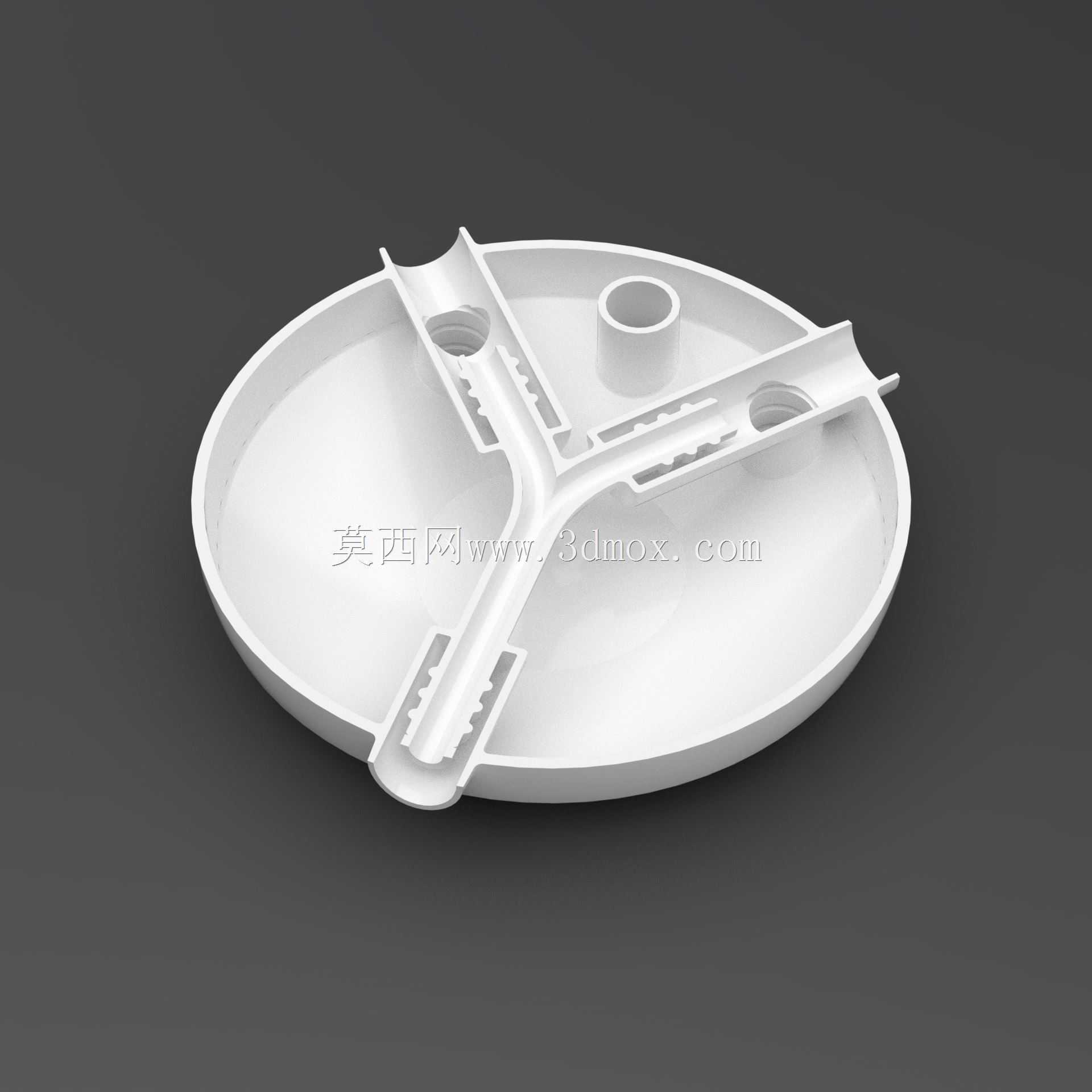

　　可通过单颗螺栓将整个分流器固定在安装基面，安装孔的位置做了沉台处理，螺栓头沉入本体表面后不会突出，避免安装后剐蹭周边管路或者操作人员。从流道设计来看，内部主气腔采用等压腔结构，进气口接入的氧气先进入圆盘中心的圆柱形均压腔，再通过各个支路的独立流道分配到不同出气口，不会出现某一个支路开大流量后其他支路气压骤降的问题，保证各个支路的供气压力稳定，两个带调节旋钮的支路，其阀芯采用锥面密封结构，调节时的流量线性度较好，从全闭到全开的旋转圈数控制在三圈以内，操作人员不需要大幅度旋转旋钮就能完成流量调节，旋钮表面做了防滑滚花处理，戴医用手套操作时也不会出现打滑的情况。密封结构上，所有活动连接位置均采用硅橡胶密封圈，适配医用氧气输送的卫生要求，

　　不会释放异味或析出有害物质，密封圈的安装槽做了防脱出设计，日常维护拆卸时密封圈不会轻易从槽内脱落，降低维护时的零件丢失风险。考虑到实际使用中可能出现的误操作，调节旋钮的最大开度位置做了限位结构，不会因为旋钮旋转过度造成阀芯脱出，也能避免全开状态下流量过大造成的终端设备冲击。整个阀体的外部结构没有多余的装饰性特征，所有外表面的棱边均做了圆角处理，圆角半径不小于R1，一方面是避免清洁时存在卫生死角，日常用医用酒精擦拭消毒时可以无死角覆盖所有外表面，另一方面也能避免尖锐棱边划伤操作人员或者划破氧气管路。在配套移动供氧设备使用时，这种圆盘式结构的抗振动性能优于传统的多通拼接结构，不存在多个管接头拼接带来的松动泄漏风险，整体结构的固有频率更高，在设备移动产生的振动环境下，不会出现接头松动、密封失效的问题。针对不同的安装场景，该结构的接口尺寸可以适配常用的4mm、6mm外径医用氧气管，不需要额外加装转接头，减少气路的连接节点，也就降低了整体的泄漏概率。设计阶段还做了流道的气流仿真验证，各个支路在同时开启最大流量时，各支路的气压差控制在5%以内，满足多终端同时用气的压力稳定性要求，不会出现某一个终端用气时其他终端流量波动的情况，适配病房内多个吸氧位同时使用、或者家用制氧机同时连接吸氧管与雾化配件的使用需求。
