电力变压器用锚定支撑固定结构件

　　在电力输配系统的变压器安装环节，锚定支架是承担设备本体与安装基础刚性连接的核心受力构件，其性能直接决定变压器运行过程中的抗偏移、抗振动能力，尤其在户外露天布设、存在地质沉降风险或强风荷载的区域，这类支撑件的结构合理性直接影响整套变电设备的长期运行稳定性。不同于普通设备安装支架，变压器配套的锚定支架需要同时兼顾多方向受力承载、安装公差适配、长期户外工况耐候性等多重要求，设计过程中需要结合变压器本体的安装点位布局、基础预埋螺栓的位置公差、运行过程中的振动传导路径做针对性的结构优化。

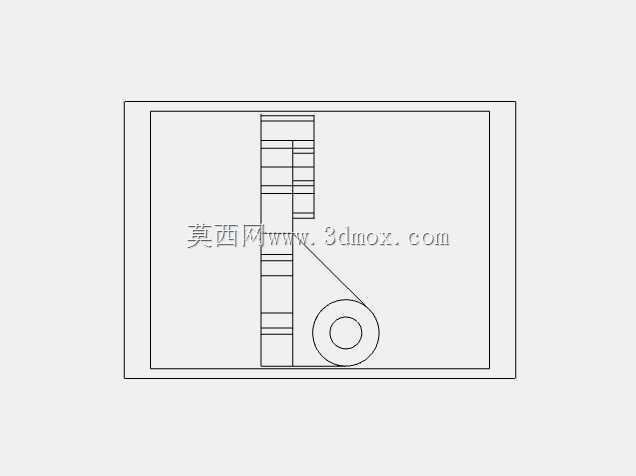

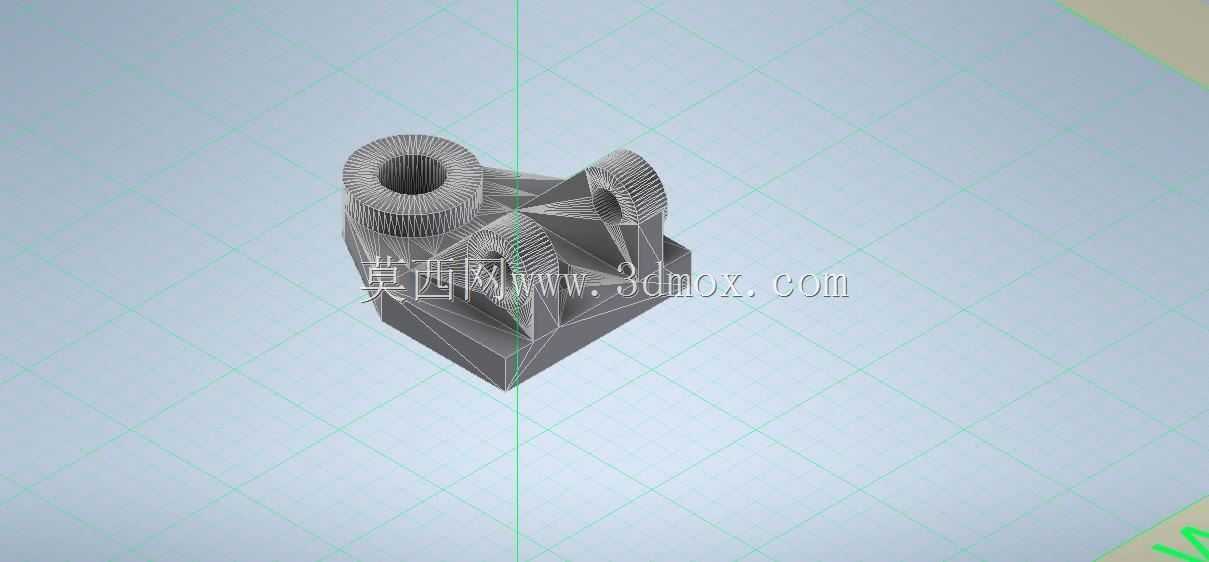

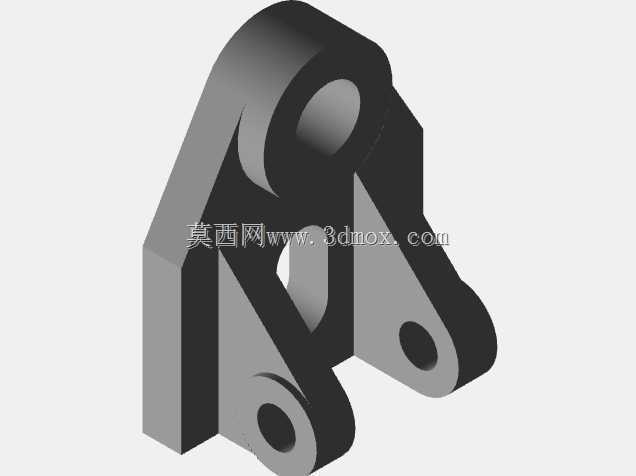

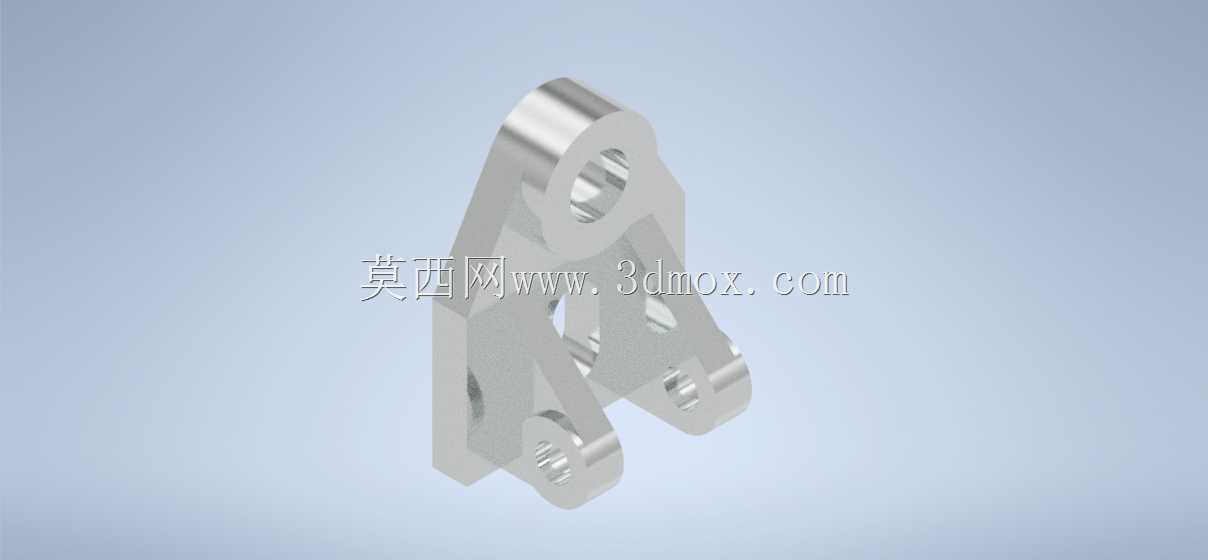

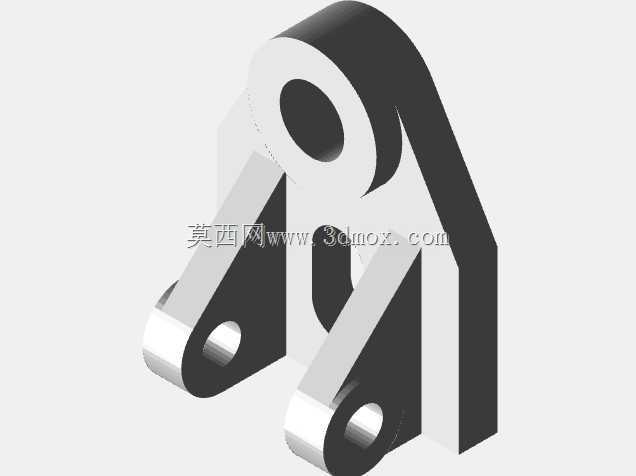

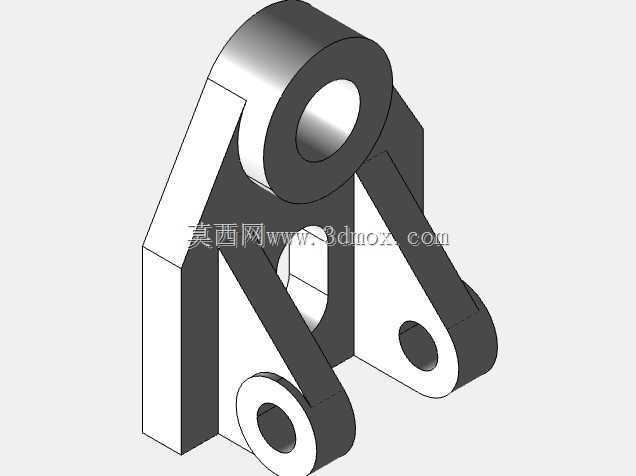

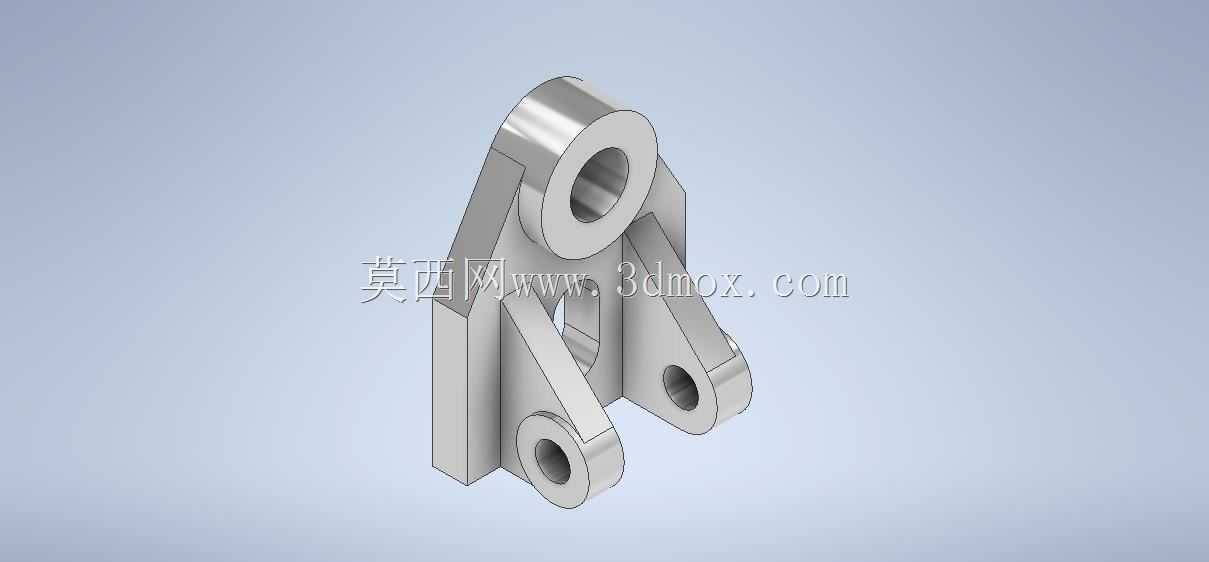

　　从实际功能特性来看，这款锚定支架采用一体化铸造成型的主体结构，主体设置三处带内孔的柱状连接凸台，其中一处凸台为垂直轴向布设，用于对接变压器本体底部的定位销轴，承担垂直方向的载荷传递与水平方向的限位作用，另外两处凸台呈倾斜角度对称布设，用于穿装锁紧螺栓，将支架本体与变压器侧部的安装耳板牢牢锁固，形成三角稳定的受力结构。支架主体的肋板布局采用变截面三角加强结构，在连接凸台的受力交汇区域做了加厚处理，避免应力集中导致的结构开裂，同时在非受力区域做了合理的材料去除，在保证整体结构强度满足1.5倍额定载荷静载测试要求的前提下，尽可能降低构件自身重量，减少安装过程中的搬运难度与基础承载负担。

　　设计过程中，首先需要明确安装边界条件：支架底部的安装平面需要与混凝土基础的预埋钢板完全贴合，平面度公差控制在0.2mm以内，避免安装后出现局部点接触导致的应力集中；三处连接凸台的内孔同轴度、位置度公差需要匹配变压器本体的安装点位公差，其中垂直凸台的内孔与定位销轴采用H7/g6的间隙配合，既保证安装过程中可以顺利对位，又能控制运行过程中的横向窜动量不超过0.1mm；两处倾斜凸台的螺栓过孔采用长圆孔设计，可适配±3mm的安装位置偏差，降低现场安装时的对位难度，适配不同批次变压器本体的安装尺寸离散性。

　　从应用场景适配角度，这类锚定支架除了用于电力变压器的安装固定，同样可适配工业管道系统的支座固定、通风风管的刚性支撑、大型工业设备的地面锚定等场景，只要安装点位的载荷参数、连接尺寸匹配即可通用。实际选型过程中，需要先核算被固定设备的总重量、运行过程中的振动加速度、外部环境的风荷载或地震荷载参数，确认支架的额定承载能力满足工况要求，再核对安装孔位的尺寸、连接螺栓的规格是否匹配，避免出现选型不当导致的固定失效。

　　结构细节上，支架所有的棱边都做了R2-R3的圆角过渡处理，一方面避免安装过程中尖锐边角划伤施工人员，另一方面可以减少铸造过程中的应力集中缺陷，提升构件的疲劳强度。支架的安装接触面都预留了机加工余量，铸造完成后会对安装平面、凸台内孔做精加工处理，保证连接面的贴合度与尺寸精度，非加工面保留铸造后的均匀喷砂表面，后续可根据使用场景做镀锌或喷塑处理，提升户外使用的防锈耐腐蚀能力。

　　在现场安装流程中，首先需要将支架通过底部的安装孔与基础预埋螺栓做初步固定，暂不锁紧螺栓，再将变压器本体吊装就位，让本体的定位销轴对准支架的垂直凸台内孔缓慢下放，待本体完全落位后，调整支架的位置让两处倾斜凸台的孔位与本体侧部的安装耳板对齐，穿装连接螺栓并按照规定的扭矩顺序分次锁紧，最后再锁紧底部基础的固定螺栓，完成整个锚定固定流程。安装完成后需要检查支架与基础、支架与变压器本体之间的贴合面是否存在间隙，若存在局部间隙需要采用对应厚度的金属垫片垫实，避免长期运行过程中出现松动位移。
