可3D打印拼装式河内塔益智教具结构

　　这款拼装式河内塔结构，最初的设计出发点是面向青少年科创教育场景的实操教具需求，区别于传统木质或塑料一体成型的河内塔产品，采用分体可拆解的结构设计，所有部件均可通过桌面级FDM3D打印机直接制作，无需额外的紧固件或粘接工序，打印完成后即可直接组装使用。从实际应用场景来看，它既可以作为中小学信息学课程中递归算法教学的实体演示道具，帮助学生把抽象的逻辑推导过程转化为可视的圆盘移动操作，也能作为桌面益智摆件放置在办公区域，供日常间隙进行思维训练使用，同时还能作为3D打印入门学习者的组装练习案例，部件结构简单无复杂支撑需求，打印容错率高。

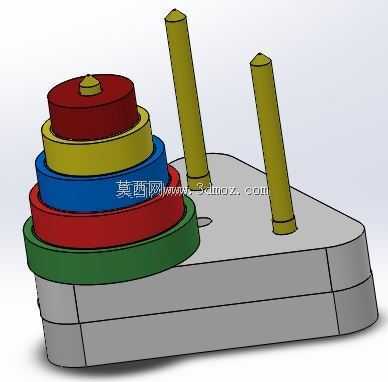

　　从功能特性层面来看，整套结构包含底座、三根定位立柱以及六片直径依次递减的彩色圆盘，每片圆盘中心预留的定位孔与立柱采用间隙配合设计，配合公差控制在0.2mm，既保证圆盘可以沿着立柱顺畅滑动，不会出现卡滞或晃动过大的问题，也能避免圆盘在移动过程中从立柱上意外脱落。底座采用圆角三角形的布局形式，三个立柱安装位分别对应三角形的三个顶点，相邻立柱的中心距经过反复校核，保证直径最大的底层圆盘在任意两个立柱之间移动时，不会和相邻立柱或底座边缘发生干涉，圆盘移动的操作空间充足。

　　设计过程中优先考虑了3D打印的工艺适配性，所有部件均采用无倒扣、无封闭空腔的结构，打印时无需添加可溶性支撑，普通PLA耗材即可直接打印，每层圆盘的厚度统一设置为8mm，既保证了部件的结构强度，不会因为反复拿取出现断裂，也能控制单一部件的打印时长，最大的底座部件打印时间不超过2小时，最小的顶层圆盘打印时间仅需10分钟左右，整体打印完成的总耗时控制在6小时以内，适合个人用户在家用3D打印机上制作。立柱采用底部带定位凸台的结构，与底座上的安装孔采用过渡配合，组装时只需将立柱对准底座孔位垂直按压即可完成固定，拆卸时也可直接拔出，方便收纳或更换不同颜色的立柱部件。

　　外形尺寸与安装边界方面，整套结构组装完成后的总宽度为180mm，总深度为160mm，最高处立柱的顶端距离底座底面的高度为120mm，放置在普通书桌或办公桌面上仅占用很小的台面空间，底座底部预留了1mm的高度差作为防滑边，即使在光滑的玻璃或亚克力台面上也不会轻易滑动。每片圆盘的直径从底层到顶层依次递减15mm，最底层圆盘直径为120mm，最顶层圆盘直径为45mm，圆盘边缘做了R2的圆角处理，拿取时不会划伤手部，也避免了打印过程中出现层纹刮手的问题。立柱的直径统一为10mm，顶端做了R3的球形导角，一方面是为了圆盘套入时起到导向作用，另一方面也避免尖锐的柱端造成磕碰损伤。

　　在结构细节的处理上，底座的三个边角均做了R10的大圆角过渡，没有尖锐的直角结构，整体造型圆润安全，适合低龄学生使用。每片圆盘的上下表面都做了0.1mm的浅纹路处理，既可以掩盖3D打印过程中产生的轻微层纹，也能增加圆盘堆叠时的摩擦力，避免多层圆盘叠放时出现意外滑移。考虑到不同用户的打印耗材颜色差异，结构本身没有设置颜色限位，用户可以根据自己手头的耗材颜色自由搭配圆盘的配色，既可以按照经典的彩虹色顺序排列，也可以采用单色或双色搭配，满足不同的外观偏好。

　　从实际使用的耐久性角度考虑，所有部件的壁厚均设置为2.5mm以上，即使采用20%的填充率打印，也能承受日常使用中的反复拿取、移动操作，不会出现开裂或变形的问题。立柱与底座的配合位置做了1mm的插入深度设计，反复插拔500次以上也不会出现配合松动的情况，完全满足日常教学或休闲使用的强度需求。整套结构没有易损件，即使某个圆盘或立柱出现损坏，也可以单独打印对应的部件进行替换，无需重新制作整套结构，大幅降低了使用和维护成本。
