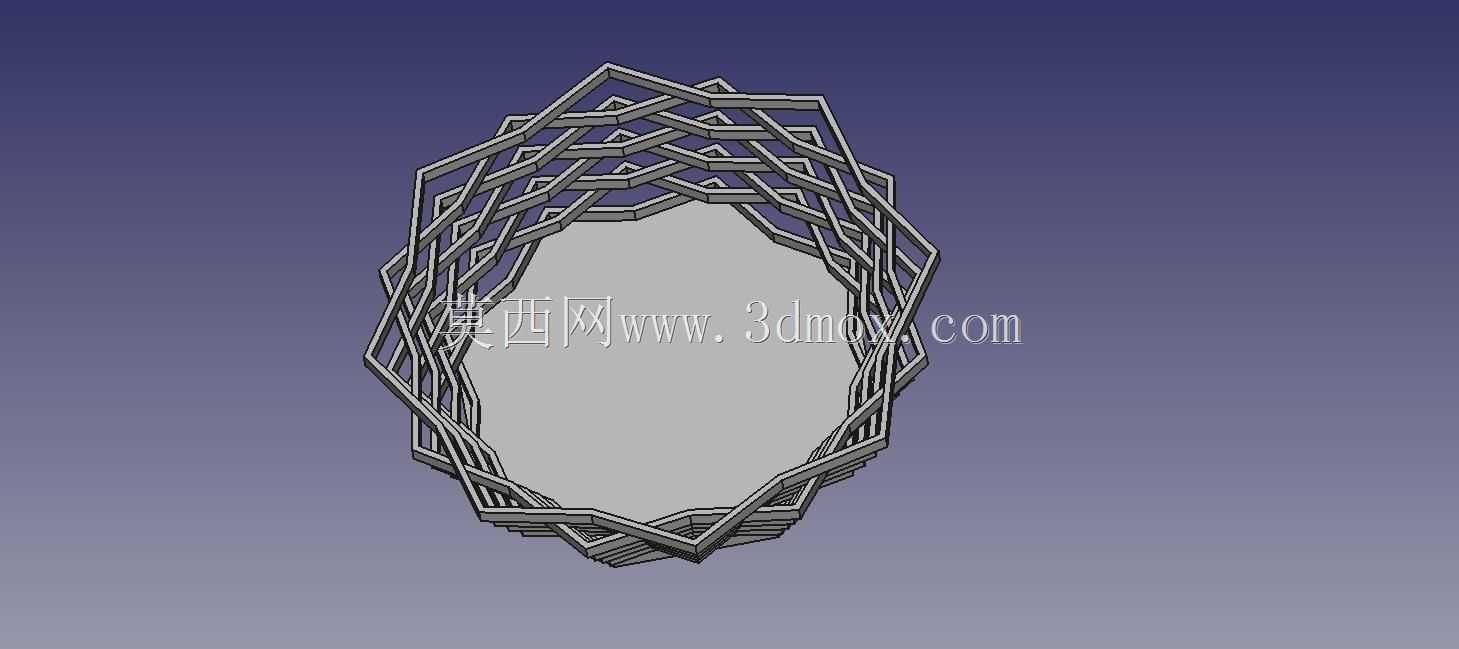

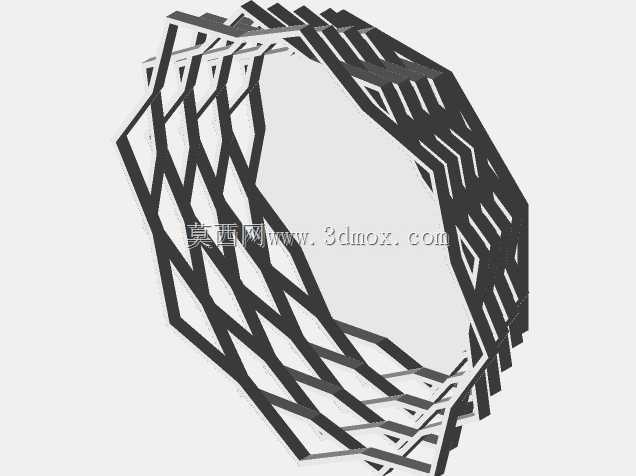

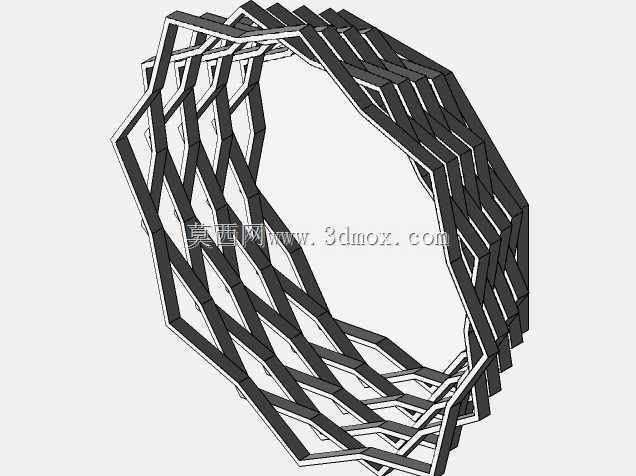

交错编织镂空多边形收纳碗结构

　　这款交错编织结构的镂空多边形碗，在3D打印的民用创意制品、桌面收纳场景中有着很灵活的适配空间，日常可以用来放置桌面零散的回形针、图钉、便签夹这类小五金文具，也可以作为装饰性容器摆放干花、香薰片这类轻质陈设物件，因为整体是镂空通透的结构，不会积留灰尘，视觉上也有很强的几何层次感。从结构设计的角度拆解，整个碗体没有额外的拼接部件，采用一体化的层叠交错框架成型，每一圈多边形框架都沿着碗的高度方向做等角度旋转偏移，相邻层的框架边互相搭接形成连续的受力路径，不需要额外添加支撑肋就能保证整体的结构刚度，打印过程中也不需要生成大面积的实体填充，能有效减少打印耗材的用量，同时降低打印过程中的翘曲风险。

　　设计过程中首先确定了碗的整体轮廓为类椭球形，开口处的最大外轮廓尺寸控制在160mm左右，底部的支撑平面直径为80mm，整体高度为120mm，这个尺寸边界刚好适配大多数桌面FDM3D打印机的成型平台尺寸，不需要拆分零件就能一次性打印完成。框架的杆件截面采用边长3mm的正方形截面，这个截面尺寸在常规PLA耗材打印参数下，采用0.2mm层厚、20%填充率就能保证足够的结构强度，日常拿取、放置小物件时不会出现杆件断裂的问题，同时正方形截面的杆件在层叠搭接时，相邻层的接触面积足够大，层间结合力可以满足日常使用的受力需求，不会因为轻微磕碰就出现分层脱落的问题。

　　相邻两层多边形框架的旋转角度设置为12度，总共12层框架从底部到开口处逐步放大轮廓尺寸，每一层的多边形边数保持12边，这样的参数设置可以让整个碗体的镂空孔洞大小保持均匀，不会出现局部孔洞过大导致小物件漏出，或者局部孔洞过小失去通透视觉效果的问题。底部的最下层框架做了微小的平面切边处理，保证整个碗放置在水平桌面上时接触面积足够，不会出现晃动、侧翻的问题，不需要额外添加底座部件就能保证放置稳定性。

　　从实际使用的受力角度分析，当碗内放置物件时，荷载会通过每一层的多边形杆件传递到相邻的搭接节点，再沿着斜向交错的杆件路径传递到底部的支撑框架，整个受力路径是连续的网状结构，没有明显的应力集中点，哪怕放置总重量不超过500g的物件，整个结构的变形量也能控制在0.5mm以内，不会出现明显的形变影响使用。另外这种交错编织的结构本身有一定的弹性余量，不小心从桌面高度掉落到硬质地面时，框架的交错节点可以通过微小的形变吸收冲击能量，相比实体薄壁碗结构有更好的抗摔性能，不容易出现碎裂的问题。

　　在建模逻辑上，这类结构不需要复杂的曲面建模，只需要先绘制单一层的多边形草图，通过阵列旋转加缩放的方式生成每一层的框架轮廓，再对每一层的轮廓做杆件扫掠，最后对搭接位置做布尔合并处理就能完成整体模型，建模过程中需要注意每一层杆件的搭接位置要完全重合，避免出现零厚度的几何错误，保证导出的打印模型是闭合的实体，不会出现切片错误。另外整个结构没有悬空角度超过45度的部位，打印时不需要添加额外的支撑结构，打印完成后只需要去除底部的打印 raft 就能直接使用，后处理工序非常简单，适合个人用户在家用3D打印机上制作。

　　这种镂空编织结构的设计思路也可以延伸到其他尺寸的容器设计上，比如放大整体尺寸可以做成水果收纳篮，缩小尺寸可以做成首饰收纳盒，只需要调整轮廓的缩放比例、杆件截面尺寸和层间旋转角度，就能适配不同的使用场景，结构本身的拓展性很强。
