桌面级框架式熔融沉积成型3D打印设备

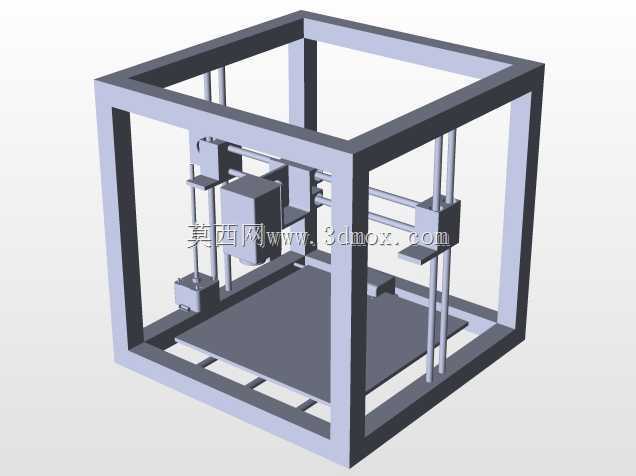

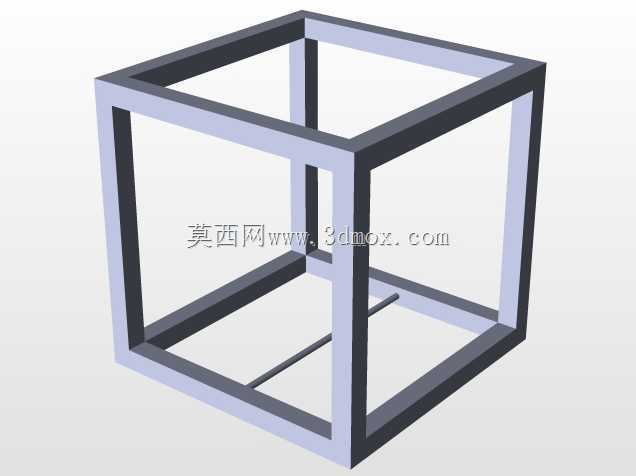

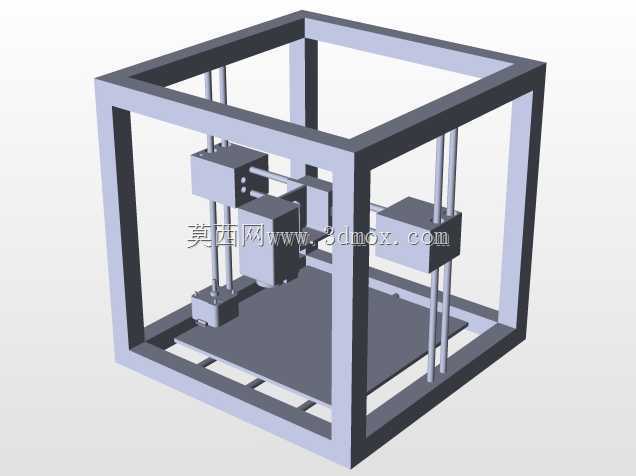

　　这款框架式结构的熔融沉积成型设备，主要面向小尺寸原型件制作、创客空间打样、教学实训场景使用，日常可完成PLA、ABS等常见热塑性耗材的逐层堆叠成型，能满足结构验证件、外观手板、定制化小零件的制作需求，在产品研发初期的样件迭代、职业院校的增材制造实训、个人创作者的创意落地场景中都能适配。从结构设计逻辑来看，整机采用方管拼接的正立方体框架作为承载基体，这种开放式框架布局一方面能降低整机自重，另一方面也方便操作人员随时观察成型腔内的打印状态，及时处理耗材翘边、层间错位等突发问题，框架的型材拼接处采用角件加紧固件的连接方式，在保证装配精度的同时，也便于后期的维护拆装，不需要专用工装就能完成框架的调校与部件更换。

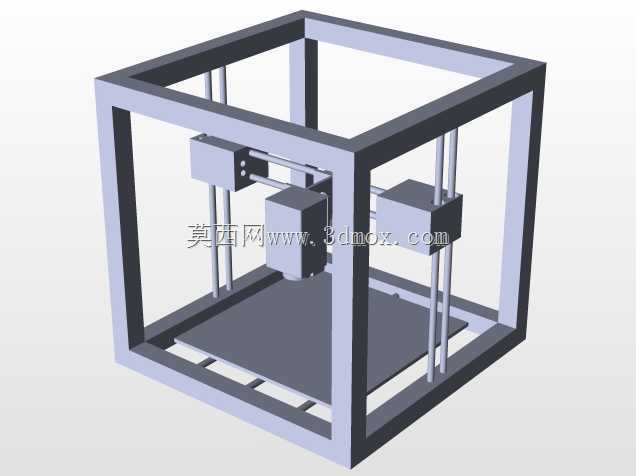

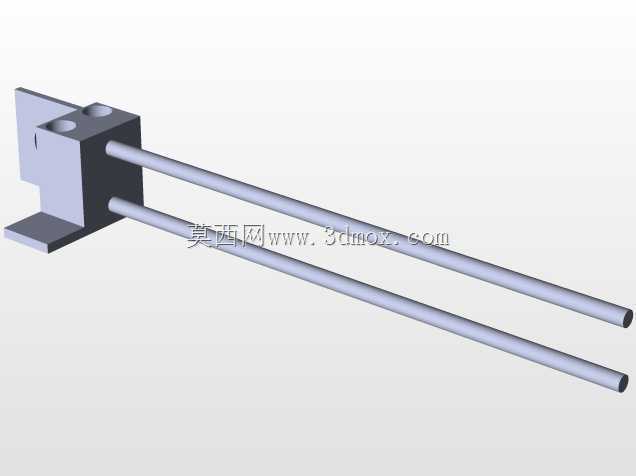

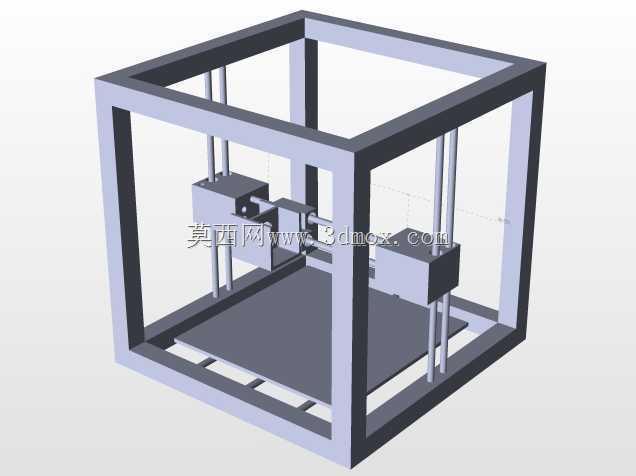

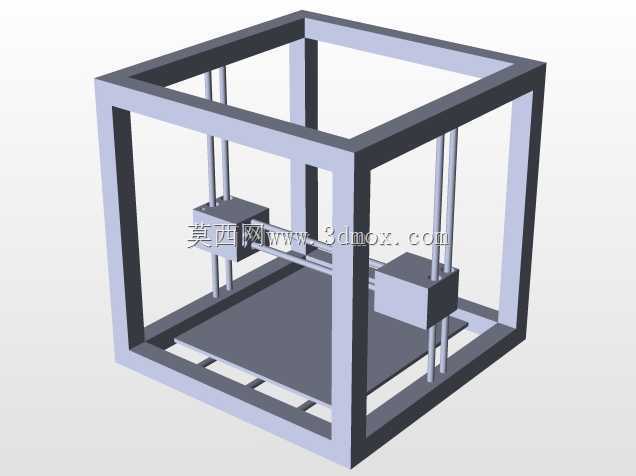

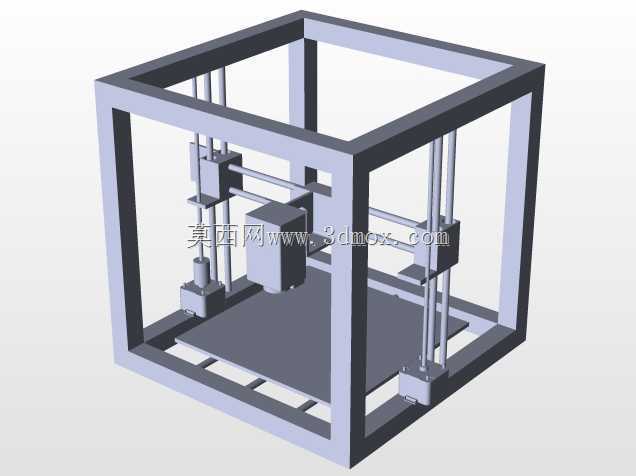

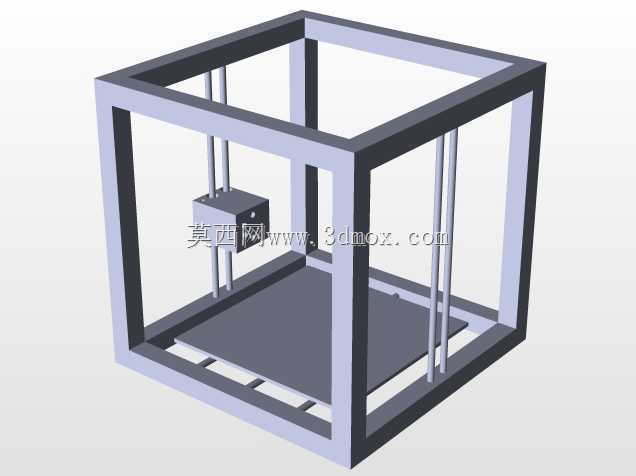

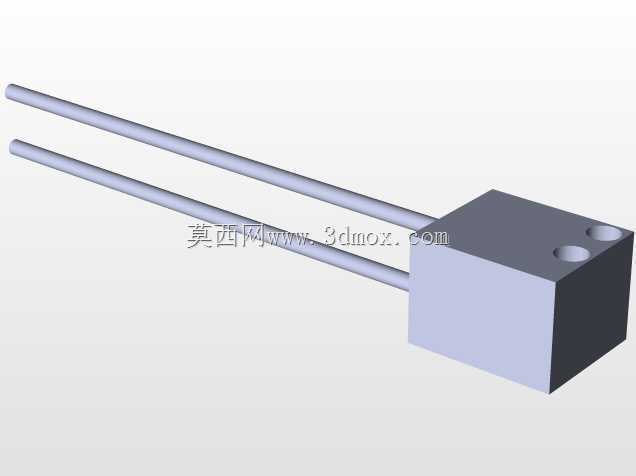

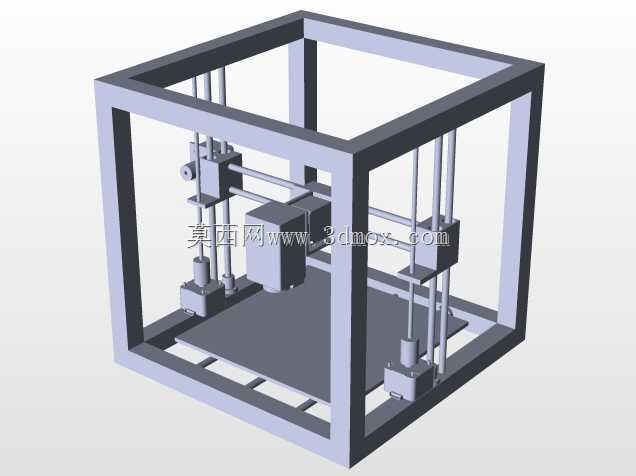

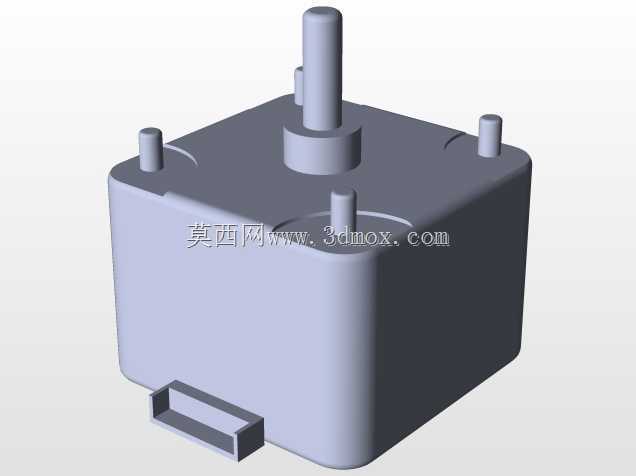

　　运动系统采用了经典的笛卡尔坐标布局，Z轴方向布置双光杆导向结构配合传动丝杆，带动打印头组件完成垂直方向的精准位移，双光杆的对称布局能有效抵消打印头快速移动时产生的侧向力矩，避免Z轴运动出现卡顿、偏移的问题，保证层厚控制的一致性；XY方向的运动依托框架的上下横梁作为安装基准，成型平台固定在框架底部的支撑结构上，平台下方设置了多点调平的支撑点位，操作人员可以通过调整支撑点的高度，快速完成平台平面度的校准，保证首层耗材与平台的附着力均匀，减少打印件翘边、脱落的概率。从安装边界尺寸来看，整机的立方体框架外轮廓控制在桌面设备的常规尺寸范围内，不需要额外预留过大的安装空间，普通的工作台面就能完成放置，框架的后侧预留了耗材架、控制电路的安装空间，

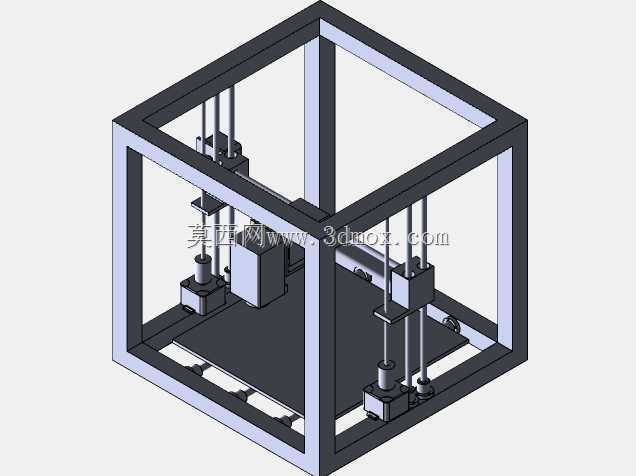

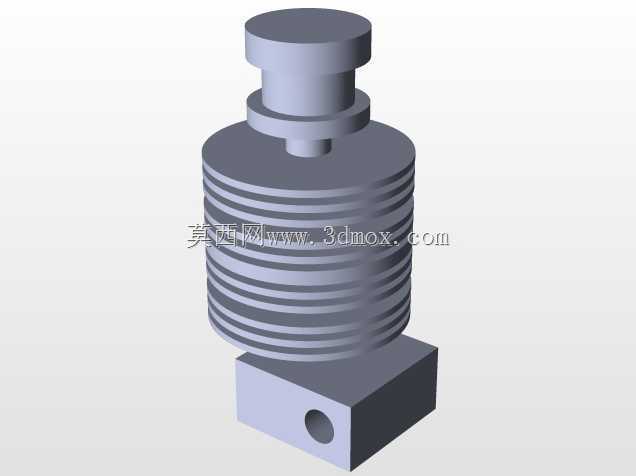

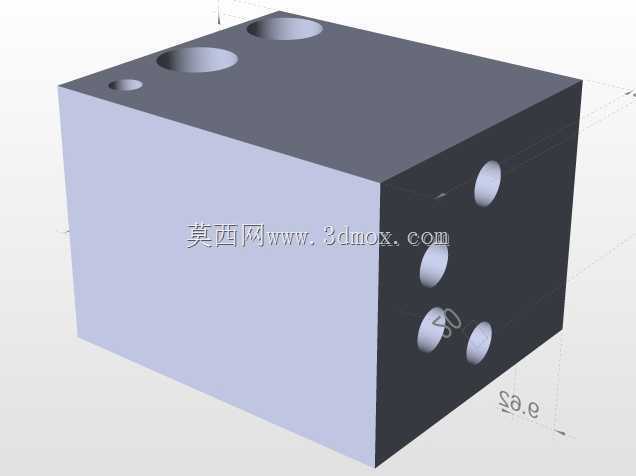

　　走线可以沿着框架型材的内侧凹槽布置，避免运动部件剐蹭线路造成故障，设备的操作侧完全开放，没有封闭门的遮挡，取放打印件、更换耗材、清理平台残留耗材的操作都能在正面完成，不需要挪动设备位置。在功能设计上，打印头组件集成了耗材加热、挤出、散热的一体化结构，散热风道直接对准耗材的熔融段上方，避免耗材提前软化造成堵头问题，框架底部的支撑横梁之间预留了走线槽与电源模块的安装位，电源模块与运动控制板分开布置，减少电路之间的信号干扰，保证运动控制的稳定性。设计过程中特意将运动部件的安装基准统一到框架的型材面上，所有的安装孔位都按照型材的标准槽距设计，不需要额外加工定制连接板，用户如果后期需要拓展设备功能，比如加装封闭保温罩、自动调平传感器、

　　耗材断料检测模块，都可以直接利用型材的标准槽位完成加装，不需要对原有框架进行打孔、切割等破坏性改装。成型平台的尺寸适配日常小零件的制作需求，平台表面采用可拆卸的面板设计，打印完成后可以直接取下面板弯折就能取下零件，不需要使用铲刀暴力撬动，减少平台表面的刮损，延长平台的使用寿命。框架的四个底部支撑脚都设置了可调高度的脚垫，在不平整的工作台面上，可以通过调整脚垫高度来校准整机的水平度，避免因为设备倾斜导致的打印层纹偏移、成型件尺寸超差问题。整机的结构没有采用复杂的曲面外壳设计，所有零部件都是规则的型材、标准件与机加工件，加工难度低，装配流程简单，即便是没有太多设备装配经验的使用者，也能按照装配关系完成整机组装，零部件的互换性强，后期更换易损件的时候不需要专门定制配件，通用的标准件就能完成替换，降低了设备的后期维护成本。在实际使用场景中，这种开放式框架的设备通风性更好，打印PLA这类低气味耗材的时候，不需要额外加装排风装置就能满足使用需求，打印过程中产生的少量热量可以快速通过开放空间散出，避免框架内部温度过高影响电子元件的使用寿命。运动机构的行程限位开关直接安装在框架型材的对应位置，触发位置调整方便，用户可以根据自己的打印需求调整打印头的运动行程边界，适配不同高度的打印件制作需求。
