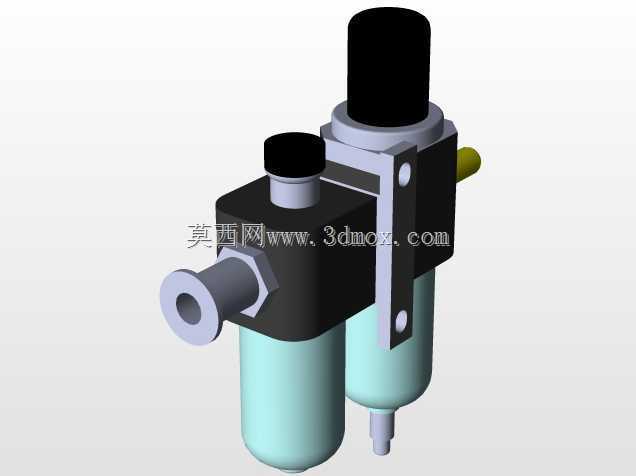

气动控制集成阀组三维结构设计

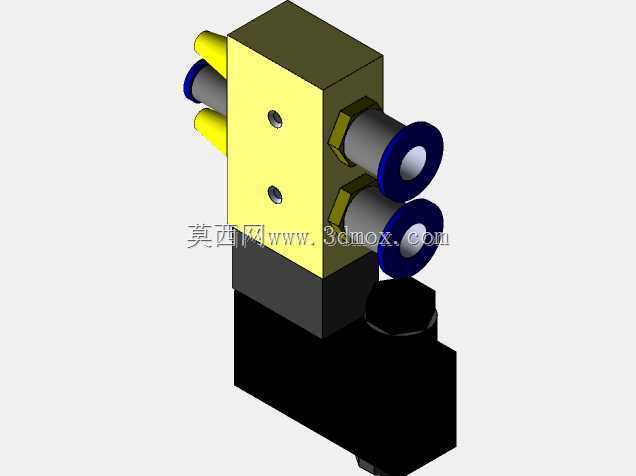

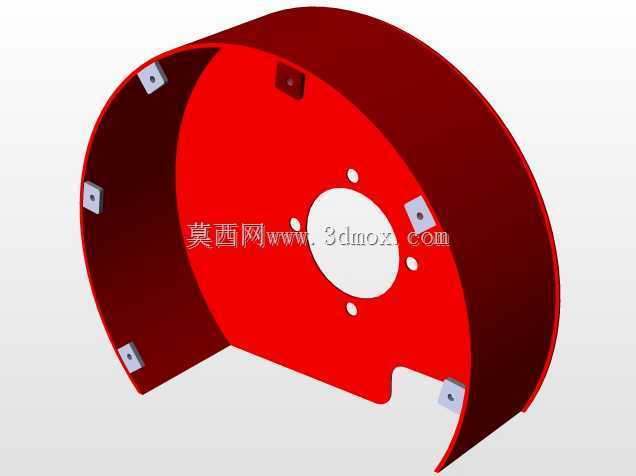

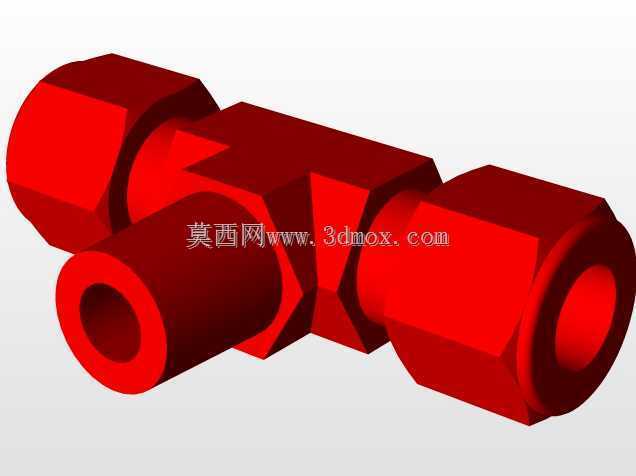

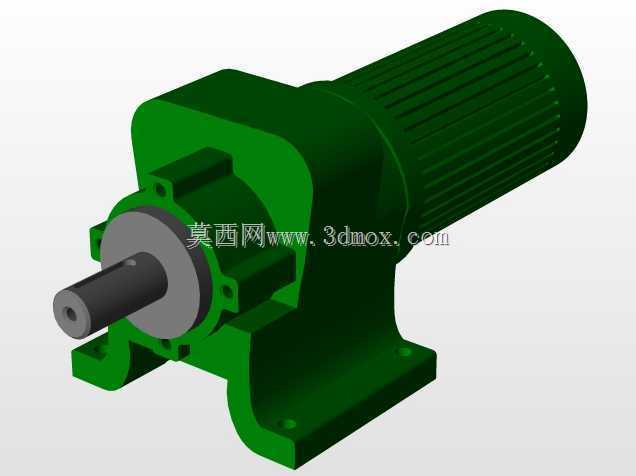

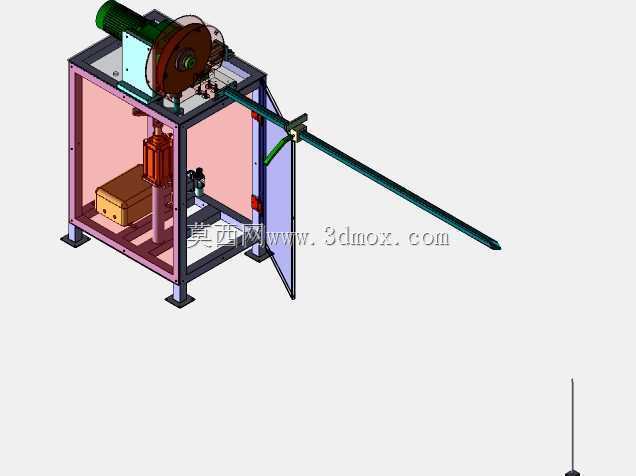

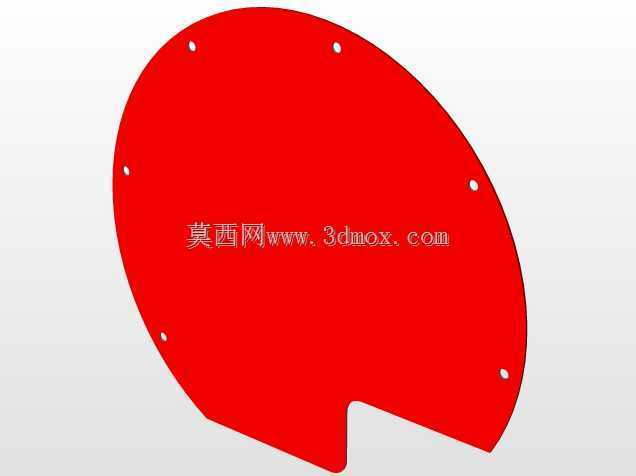

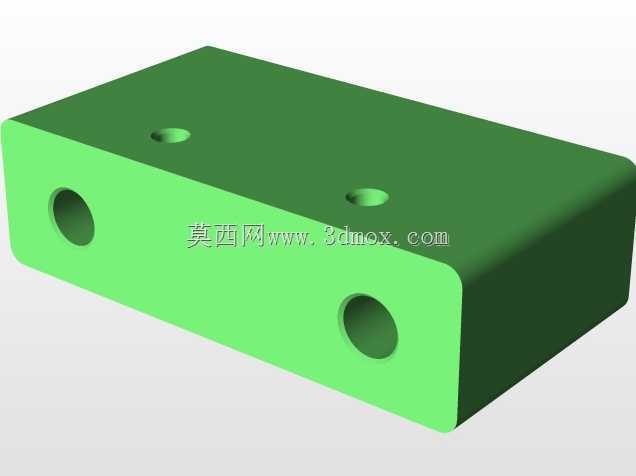

　　在工业气动控制回路的搭建场景中，这类集成式阀组是气路分配与通断控制的核心执行元件，常被布置在自动化生产线的气动控制站、小型专用设备的气路集成单元、工装夹具的气控模块区域，替代传统分散式单阀拼接的安装形式，压缩气路布置的整体空间，减少管路接头的泄漏点数量。从实际使用需求出发，该阀组将两位三通或者两位五通的阀芯控制结构集成在单一阀块主体上，主体采用硬质阳极氧化铝合金加工而成，表面做耐磨防腐蚀处理，适配常规0.1-0.8MPa的压缩空气工作压力，可同时实现两路独立气路的通断、换向控制，每一路气路的接口都做了密封槽设计，配套PU管快插接头可以直接对接常规外径的气动软管，不需要额外做转接处理。设计阶段优先考虑了安装维护的便捷性，

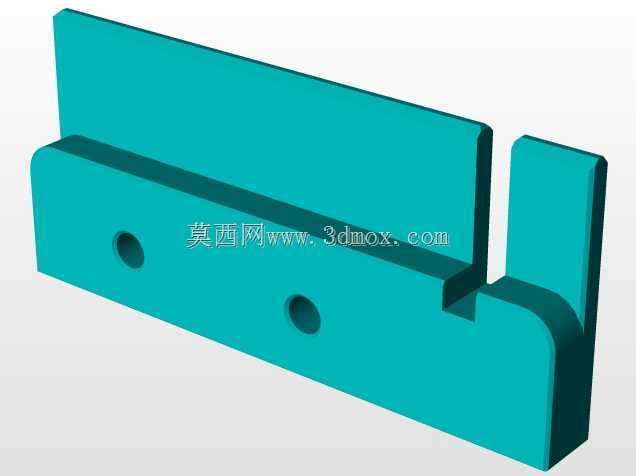

　　阀块主体的安装面预留了两个定位销孔与两个固定螺纹孔，安装时可以先通过定位销完成位置校准，再拧入固定螺栓完成锁紧，避免安装过程中出现位置偏移导致的密封面贴合不严问题；阀组下部的电磁驱动模块与上部阀块采用模块化拼接结构，中间用密封垫做静密封，后期如果驱动部分出现故障，不需要拆解整个气路管路，只需要松开连接螺栓就可以更换驱动模块，大幅缩短设备停机维护的时间。从安装边界尺寸来看，该阀组整体宽度控制在40mm以内，总高度不超过80mm，伸出的接头部分长度不超过30mm，在排布多组阀组组成阀岛的时候，相邻阀组之间只需要预留5mm的安装间隙就可以满足操作空间需求，不会出现接头干涉的问题。气路流道的设计采用了等径钻孔加工的方式，

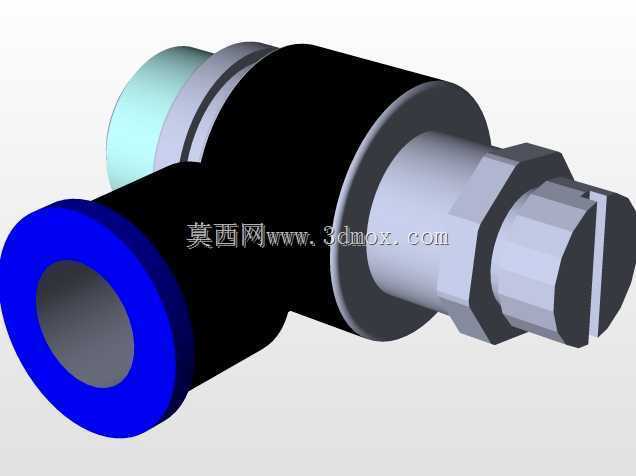

　　内部流道没有突变的截面，压缩空气通过的时候压力损失控制在5%以内，避免因为流道节流导致的气缸动作响应滞后问题；每个气路接口的旁边都预留了标识刻印的平面，安装调试的时候可以直接在对应位置刻印气路编号，方便后期排查故障的时候快速对应气路走向。在实际选型适配的时候，这类阀组可以匹配常规的气缸驱动、真空发生器供气、气动夹具夹紧等不同的执行元件需求，不需要额外加装节流阀就可以满足常规的气路通断速度要求，如果需要调节气流速度，也可以在阀组的出口端直接串联节流阀，不需要改动阀组本身的安装结构。阀组的驱动部分采用低功耗电磁线圈设计，持续通电的时候线圈温升控制在30K以内，长时间工作不会出现过热烧损的问题，线圈的接线端做了防水防尘的护套设计，

　　适配车间多粉尘、少量切削液飞溅的工作环境，不需要额外加装防护外壳就可以直接使用。结构设计的时候还考虑了防错装的问题，阀块与驱动模块的连接面做了不对称的定位凸台，安装的时候如果方向不对就无法完成拼接，避免现场维护的时候装反方向导致气路动作逻辑出错。从三维建模的角度来看，建模过程中优先还原了内部流道的实际走向，在做装配干涉检查的时候，可以直接验证相邻阀组拼接、管路连接、螺栓拆装的操作空间是否足够，不需要制作实体样机就可以提前发现安装空间不足的问题；模型的所有配合面都按照实际加工公差做了偏移处理，模拟实际装配的时候密封件的压缩量，验证密封结构的可靠性，避免后期出现密封面压合不足或者过压损坏密封件的问题。
