生物实验用移液管拉拔器钢制线圈构件

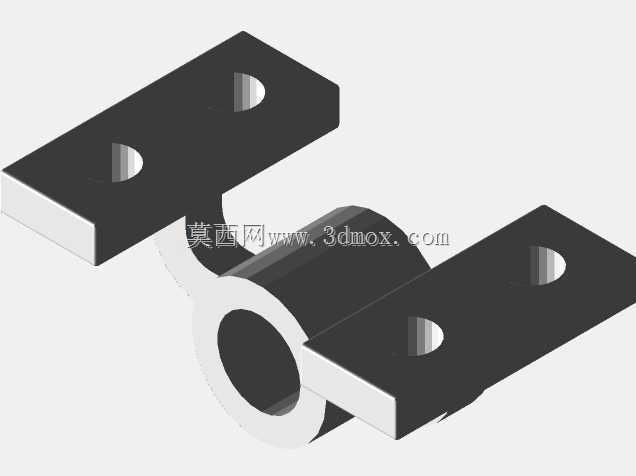

　　在细胞生物学实验的样本制备环节，单根玻璃针的制备精度直接决定了单细胞穿刺、显微注射等操作的成功率，而移液管拉拔器作为拉制玻璃针的核心设备，其加热线圈构件的结构合理性，是保障玻璃受热均匀、拉制锥度一致的关键。本次设计的钢制线圈构件，正是配套中空玻璃棒拉制工序的专用加热承载部件，区别于常规开放式加热线圈，该构件采用双侧安装耳板配合中部环形线圈座的一体化结构，从安装定位到加热作业的全流程都做了针对性的结构优化。

　　从实际作业场景来看，拉制玻璃针时需要将中空玻璃棒水平穿入中部环形腔体，电流通过钢制构件产生焦耳热，让环形区域内的玻璃棒段达到软化温度，随后设备两端的牵引机构同步向外拉动玻璃棒，冷却后即可得到尖端锥度符合实验要求的玻璃针。这就要求构件的环形内孔必须保证足够的圆柱度，避免玻璃棒穿入时出现剐蹭、偏心，一旦玻璃棒在加热段出现偏心，受热不均会导致拉制出的针尖端壁厚不一致，穿刺细胞时容易出现断针、堵孔的问题。设计时将环形内孔的同轴度公差控制在0.02mm以内，内孔表面做钝化处理，既不会刮伤玻璃表面，也能保证加热时热量沿环形周向均匀辐射。

　　安装结构方面，构件两侧的平板耳板上各设置了两个沉头安装孔，四个安装孔的孔位公差严格匹配拉拔器加热工位的安装基座，安装时沉头结构可以让固定螺丝的端面完全没入板件表面，不会突出干涉玻璃棒的上下料路径。耳板与中部环形座之间采用圆弧过渡连接，而非直角折弯结构，一方面是为了减少电流导通时的电阻突变点，避免局部过热导致构件寿命缩短，另一方面圆弧过渡的结构强度更高，在设备长期反复加热冷却的热循环工况下，不会出现应力集中导致的连接部位开裂问题。

　　从安装边界来看，两侧耳板的外侧端面间距控制在适配常规台式拉拔器加热舱的内部宽度，安装后构件底部与舱体底板预留3mm的散热间隙，避免热量直接传导到设备舱体导致其他电子元件受热老化。环形线圈座的轴向长度经过反复验证，刚好覆盖玻璃棒需要加热的有效区段，既不会因为加热段过长导致拉制的针锥度过缓，也不会因为加热段过短导致玻璃软化不足，拉制时出现断裂。耳板的厚度设置兼顾了结构强度与导电性能，过厚会增加不必要的材料成本与电流损耗，过薄则会在长期热胀冷缩过程中出现翘曲变形，导致环形内孔的位置偏移。

　　在功能特性上，该钢制构件的材质选用了电阻率稳定、高温抗氧化性好的钢材，长期在300-500℃的工作温度下不会出现表面氧化起皮，避免氧化物碎屑掉落污染玻璃针表面。构件的导电接触面设置在耳板的下表面，安装时与设备供电电极紧密贴合，接触电阻控制在极小范围内，减少不必要的发热损耗。实际测试中，该构件通电后10秒内即可达到玻璃软化所需的稳定温度，环形区域内的周向温度差不超过5℃，拉制出的玻璃针尖端直径可以稳定控制在1μm以内，完全满足单细胞穿刺实验的精度要求。

　　设计过程中也充分考虑了构件的拆装维护性，四个沉头孔采用标准规格，不需要专用工具即可完成拆装更换，当构件长期使用出现性能衰减时，实验人员可以快速完成备件更换，不需要对设备进行复杂的校准。耳板与环形座的一体化加工方式，也避免了装配式结构可能出现的连接松动问题，在设备高频次使用的实验室场景下，能够长期保持结构稳定性，不会因为振动、热循环导致构件移位，影响玻璃针的拉制精度。
