模拟飞行用航空空速指示器结构设计

　　这款空速指示器的三维结构设计，核心面向飞行模拟座舱搭建、航空教学教具开发两大应用场景，同时也可作为轻型通用航空器机载仪表的参考设计原型。从实际用途来看，该装置核心功能是通过采集全压与静压的差值，换算为飞行器当前指示空速，为操作人员提供速度参考，在模拟训练场景中，需要还原真实仪表的阻尼反馈、刻度视觉特征、安装匹配逻辑，才能让训练人员获得接近真实机载设备的操作感知。

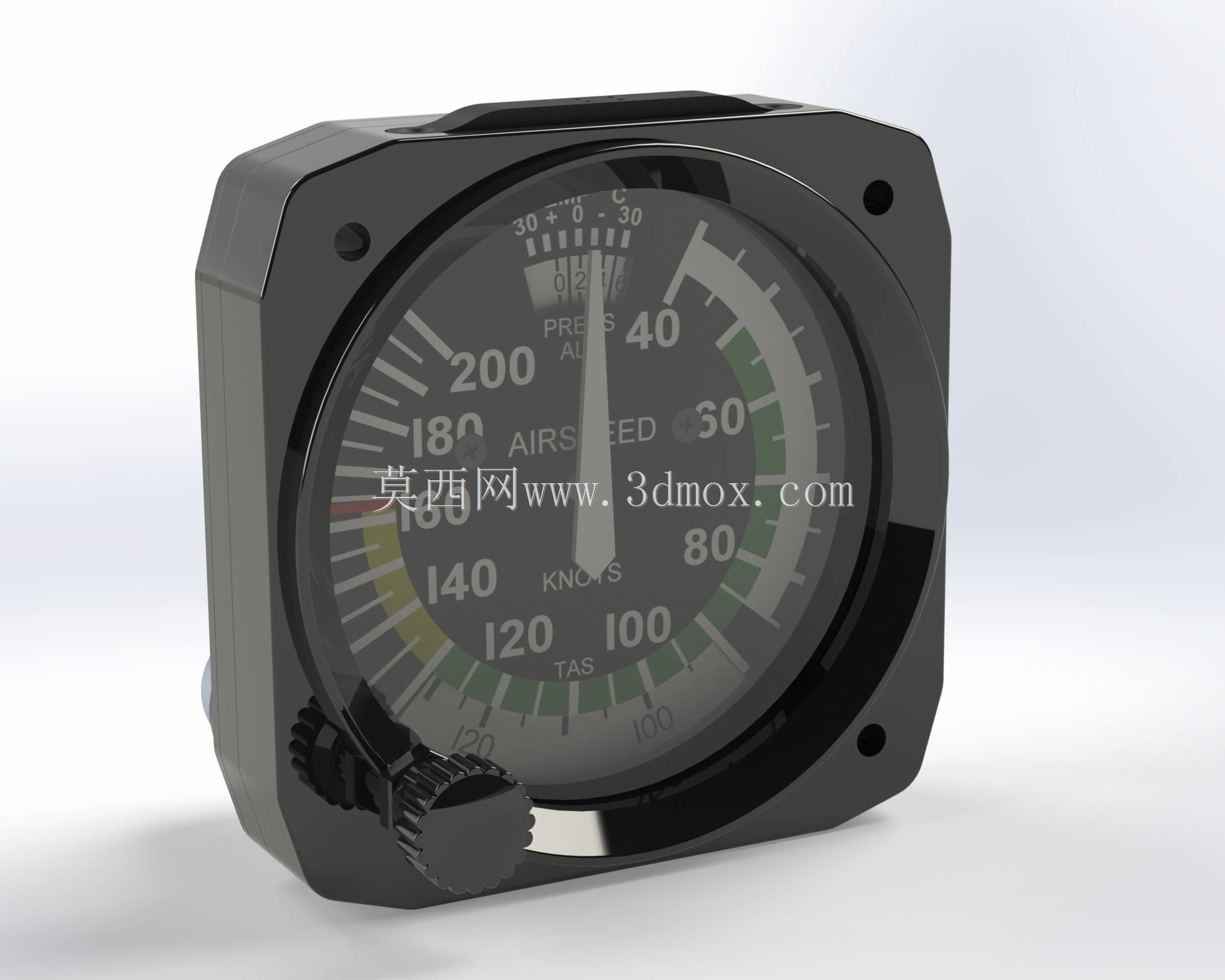

　　设计过程中首先梳理了真实空速表的功能逻辑：表盘刻度覆盖0-200节的指示范围，刻度区间做了差异化色标区分，低速区间、操作限制区间、最大速度区间用不同色块标注，符合通用航空仪表的标识规范，指针的转动轴位于表盘几何中心，指针配重结构做了隐藏式设计，避免转动过程中出现视觉遮挡。表盘下方集成的调节旋钮，结构上设计了棘轮阻尼结构，转动时的段落感与真实机载仪表保持一致，旋钮的防滑齿纹深度、齿距都参考了实际航材的人体工程学参数，操作时手指的接触摩擦力足够，戴薄款飞行手套操作也不会出现打滑问题。

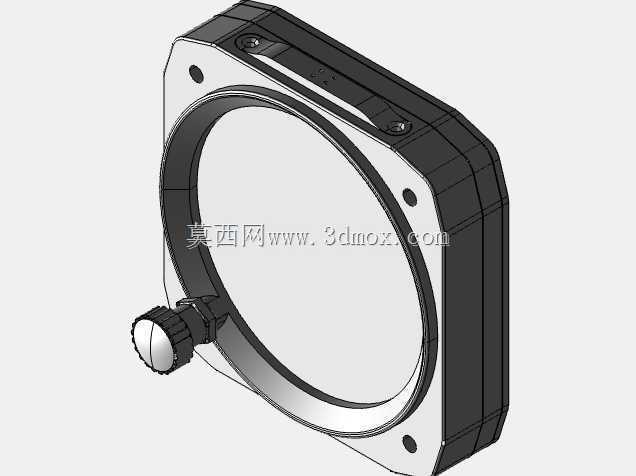

　　外形结构上，表体采用方形法兰安装基座，四个角预留了沉头安装孔位，安装孔的孔距符合标准2英寸航空仪表的安装规范，基座厚度控制在适配常规模拟座舱面板的尺寸，面板开孔只需要按照法兰外轮廓预留公差即可完成装配，不需要额外做定制化转接结构。表壳侧面预留了气压接嘴的安装位，接嘴的管径匹配常规模拟设备用的硅胶气管规格，在模拟场景中可以直接连接空速仿真模块的气路输出，不需要额外做转接头适配。表蒙采用内嵌式安装结构，与表壳的配合面设计了密封槽，即使在教学场景中长期使用，也能避免灰尘进入表盘内部影响刻度辨识度。

　　结构细节处理上，表盘的刻度印刷层做了下沉式设计，与表蒙之间预留了足够的间隙，避免温度变化导致表蒙形变剐蹭刻度层；指针的厚度控制在0.8mm，既保证了足够的结构强度不会在运输、装配过程中出现弯折，又不会因为过厚导致视差过大影响读数准确性。表壳背部的走线槽做了圆角处理，模拟设备的信号线、气路管可以顺着走线槽排布，不会出现线材被壳体锐边割破的问题。安装法兰的贴合面设计了0.5mm的凹槽，可嵌入薄橡胶密封圈，安装到座舱面板后能避免面板与表壳之间出现缝隙漏光，影响模拟座舱的整体视觉沉浸感。

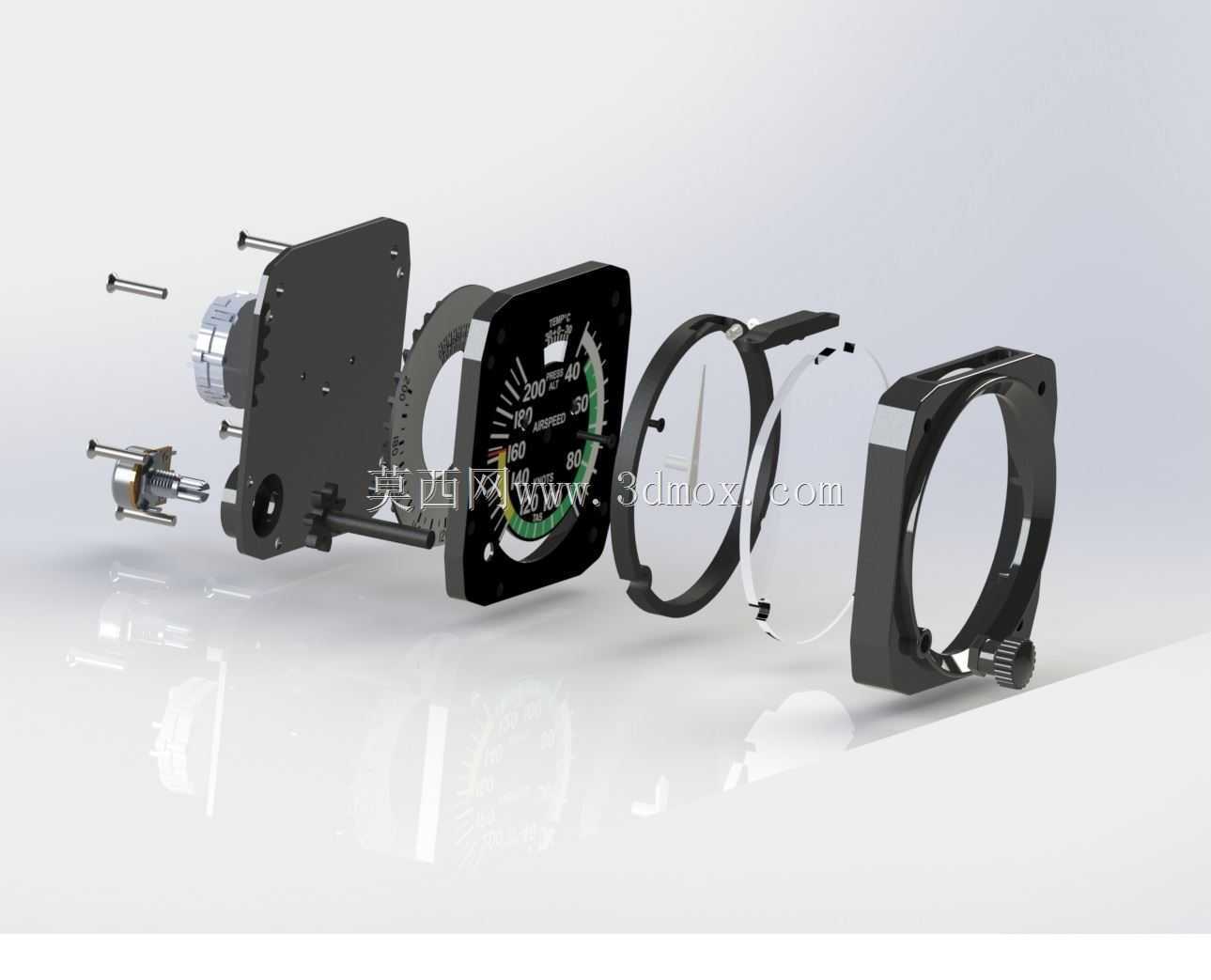

　　从建模逻辑来看，整个模型做了合理的零件拆分，表壳、表盘、指针、调节旋钮、安装法兰、气压接嘴都作为独立零件存在，方便后续做结构修改、材质渲染，也可以直接导出用于3D打印制作实物原型，各个配合面的公差都按照常规FDM3D打印的精度做了预留，打印后不需要大量打磨即可完成装配。指针的转动副做了同轴度约束，在三维软件中可以直接做转动动画演示，用于教学课件制作时不需要额外调整约束关系。
