气动通风阀结构设计三维数模

项目分类:阀门 发布时间:2024-08-09 ID:761647
  • 气动通风阀结构设计三维数模
  • 气动通风阀结构设计三维数模
  • 气动通风阀结构设计三维数模
  • 气动通风阀结构设计三维数模
  • 气动通风阀结构设计三维数模
  • 气动通风阀结构设计三维数模
  • 气动通风阀结构设计三维数模
  • 气动通风阀结构设计三维数模
  • 气动通风阀结构设计三维数模
  • 气动通风阀结构设计三维数模
  • 气动通风阀结构设计三维数模

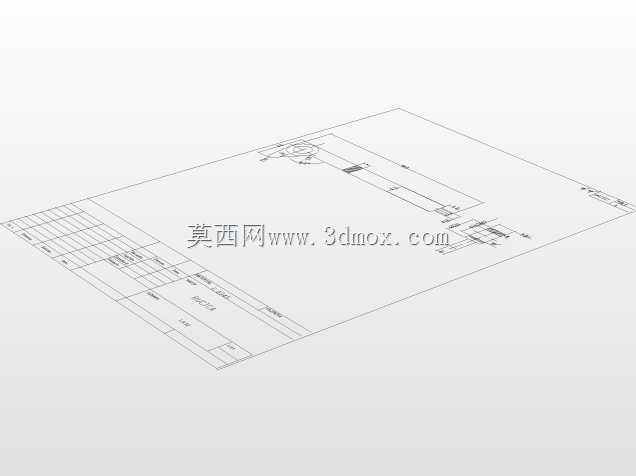

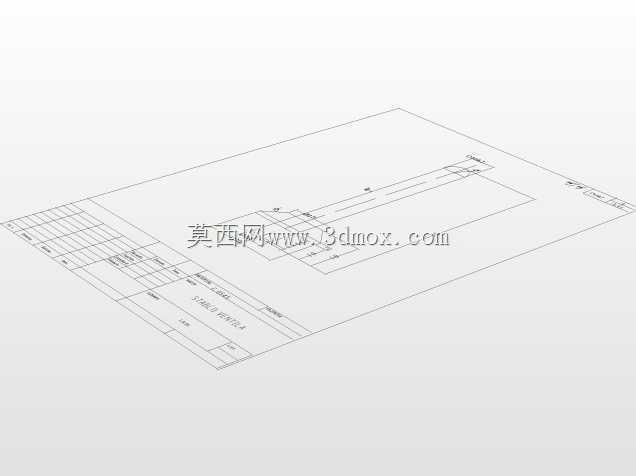

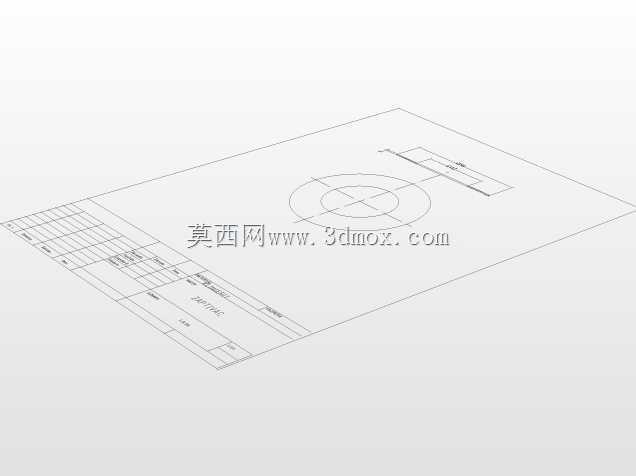

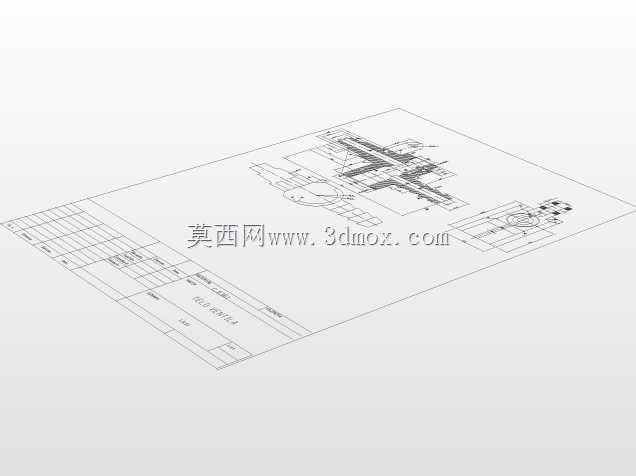

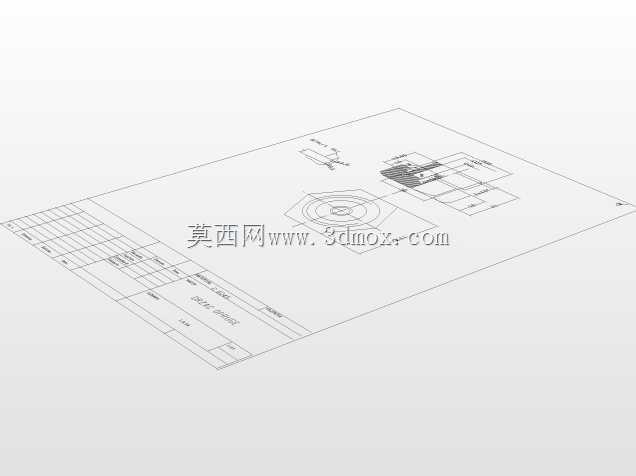

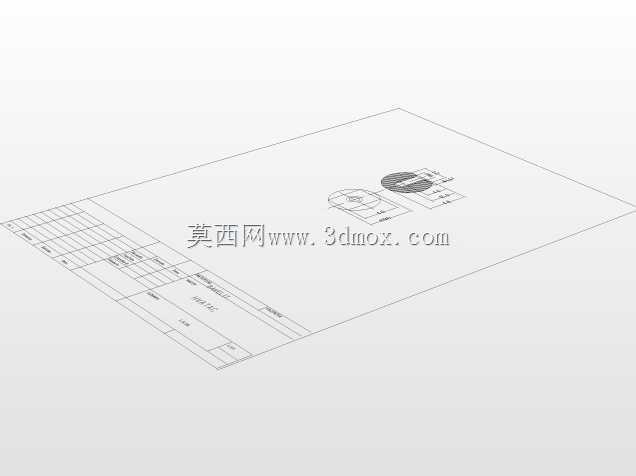

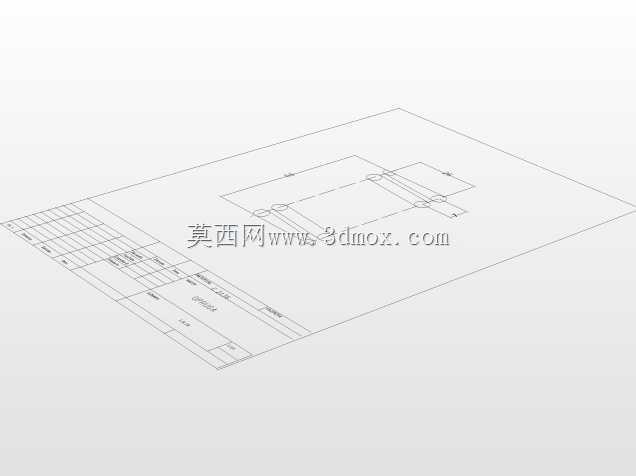

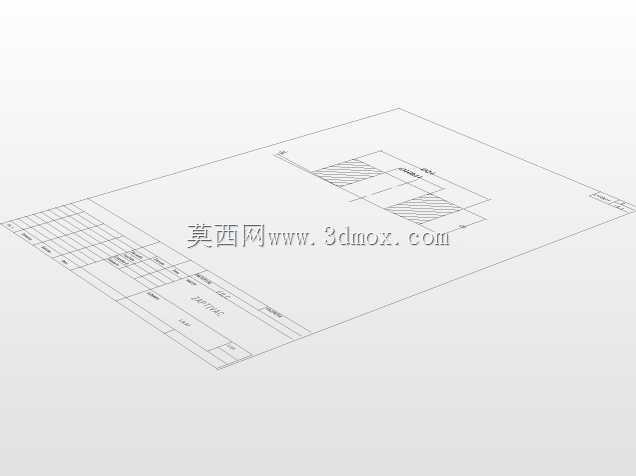

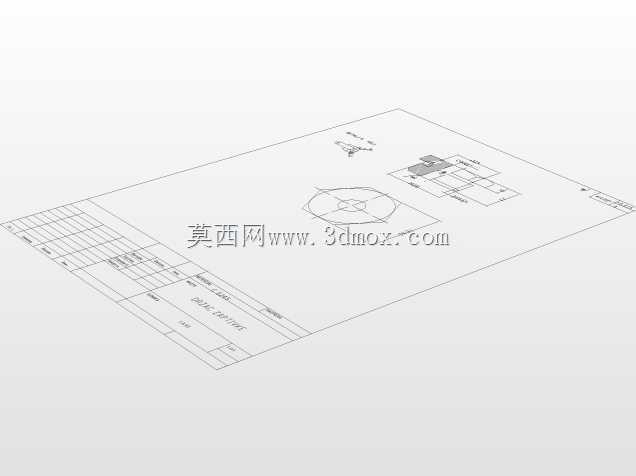

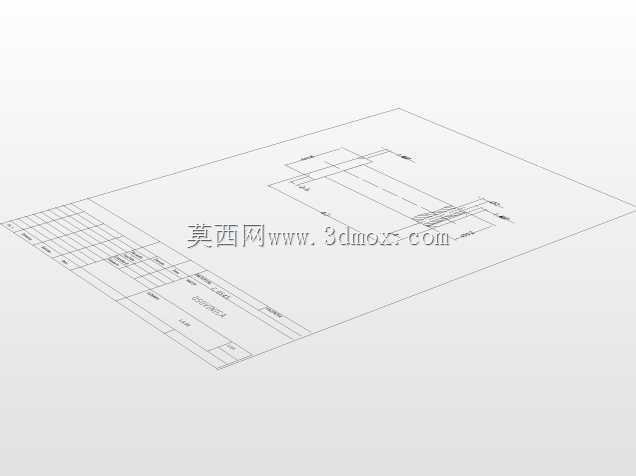

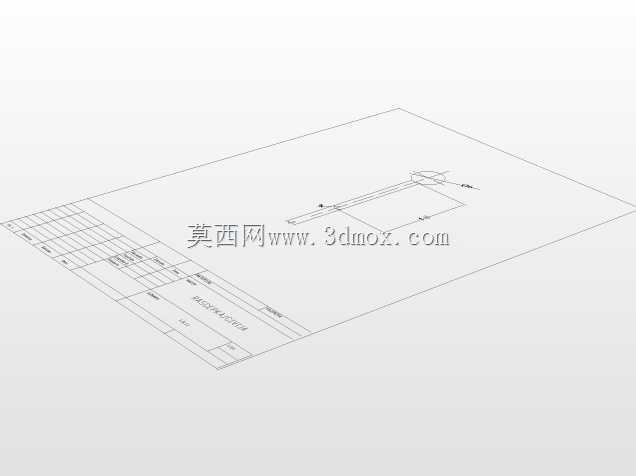

  在工业通风管路、工艺风送系统、车间除尘风网、化工排风系统的实际选型与结构设计工作中,气动类通风阀的结构合理性直接决定风路调节的响应速度、密封可靠性与长期运维成本。这款气动通风阀的三维结构设计,完全围绕现场安装与实际工况需求展开,没有冗余的装饰性结构,所有特征都服务于功能实现与装配便利性。从结构布局来看,该阀采用直装式气动执行机构与阀板直连的传动方案,省去了复杂的连杆转接结构,既压缩了整体安装高度,也减少了传动环节的间隙累积,阀板转动的响应延迟可以控制在极低水平,适配需要快速启闭、频繁调节风路开度的工况场景,比如涂装线的排风切换、粮食加工风网的风量分配、焊接烟尘收集系统的支路调节等场景,都能适配这类直连传动的结构特性。

  设计过程中首先明确了安装边界的约束:常规通风管路的法兰对接尺寸遵循通用管路配套标准,阀体两端的连接法兰预留了标准螺栓过孔,孔位的位置度公差在建模时就做了装配校验,避免现场安装时出现孔位错位无法对接的问题;阀板的转动行程做了机械限位设计,全开位置阀板与管路轴线平行,风阻系数降到最低,不会在阀后形成明显的紊流区,全关位置阀板周边的密封面贴合均匀,关闭状态下的漏风率满足常规工业通风系统的密封要求,不需要额外增加密封压条的调整工序。从功能特性来看,这款阀的气动执行机构选型匹配了常规工厂气源压力范围,不需要额外配置增压或者减压元件就能直接接入现场气源管路,执行机构的连接端采用标准安装接口,后期运维时如果需要更换执行元件,

  不需要对阀体本身做二次加工,直接拆卸更换即可。建模过程中对阀板的转动轨迹做了全行程干涉检查,确认阀板在0到90度转动范围内,不会和阀体内壁、法兰密封面、外接管路的焊缝凸起产生刮擦,哪怕现场安装时管路存在微小的同轴度偏差,也不会出现阀板卡滞的问题。阀体的壳体结构采用等强度设计,在风压波动的工况下,壳体的形变控制在允许范围内,不会因为长期受风压脉动影响出现壳体变形、阀板卡涩的问题;壳体的壁厚选择兼顾了结构强度与材料成本,没有过度加厚造成材料浪费,也不会因为壁厚不足在运输、安装过程中出现磕碰变形。考虑到现场安装的实际需求,阀体上预留了气动管路的走线固定位,外接气源管可以沿着阀体侧面的固定点排布,不会因为风路振动造成气管接头松动;

  阀轴的密封部位采用了多层密封结构,既可以阻挡管路内的粉尘进入轴套造成磨损,也能避免外接环境的水汽进入轴部造成锈蚀,延长部件的使用寿命。在不同的应用场景下,这款阀的结构都能适配:在除尘系统中作为支路风阀,可以根据各工位的除尘需求调节开度,平衡各支路的风量分配;在通风空调系统中作为新风切换阀,可以配合控制信号快速完成新风与回风的通路切换;在粉体输送系统中作为管路截止阀,可以在设备检修时快速切断风路,避免粉体倒灌。建模时所有的配合尺寸都遵循通用机械设计公差要求,轴与轴套的配合间隙选择合理,既不会因为间隙过大造成阀板晃动,也不会因为间隙过小出现热胀卡滞的问题;阀板的平面度在结构设计时就做了加强处理,大尺寸阀板背面设置了加强筋,避免风压作用下阀板变形造成密封面贴合不严。整个结构没有采用特殊的定制化零件,所有的紧固件、密封件、气动接口都是工业领域通用的标准件,后期采购替换非常方便,不需要专门定制特殊规格的配件,降低了全生命周期的运维成本。
