格兰富水力阀外壳配套行星减速传动组件

　　这套传动组件是配套格兰富水力阀外壳开发的核心驱动减速结构，主要应用在民用供水、暖通循环、工业流体输送管线的水力控制阀上，用来匹配小功率驱动电机的高转速低扭矩输出特性，将动力转换为阀瓣启闭所需的低转速大扭矩动作，解决直驱电机扭矩不足无法带动阀件克服流体压差、密封面摩擦力完成动作的问题，在恒压供水阀、流量调节阀、压差平衡阀这类需要精准开度控制的水力阀产品中，这类集成式减速结构是保障阀件动作可靠性的核心部件。

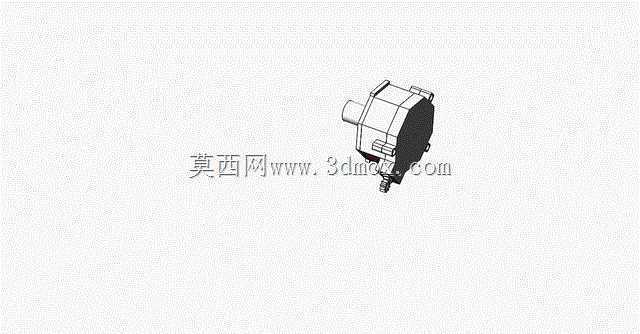

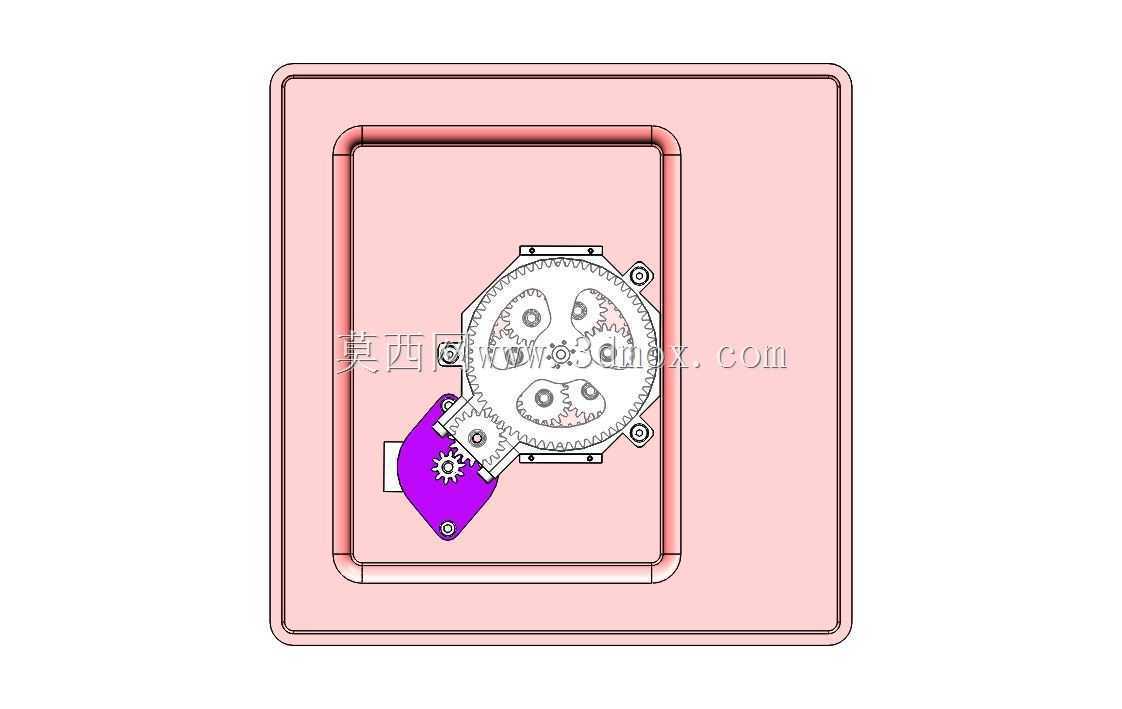

　　从结构设计逻辑来看，整套减速机构采用三级行星齿轮传动架构，首级行星组采用固定50齿内圈配合14齿太阳轮的配置，单级实现4.57的减速比，首级行星架直接与第二级行星传动的太阳轮联动，后续两级分别采用63齿、18齿、10齿的正齿轮组完成接续减速，总传动比达到601.3，这个速比配置是经过扭矩匹配核算的：当输入端电机转速为600RPM时，经过三级减速后输出端转速仅为1RPM左右，结合各级传动效率的叠加核算，输出端扭矩可以达到20.5Nm，完全满足常规通径水力阀在额定工作压差下的启闭扭矩需求，不会出现电机堵转、阀瓣卡滞无法到位的问题。

　　在零件选材与结构细节上，整套机构的齿轮、托架、齿轮箱盖全部采用MD填充尼龙材料加工，这种材料具备极低的摩擦系数与优异的尺寸稳定性，吸湿后的尺寸变形量控制在0.05%以内，不需要额外添加润滑脂就能实现长期无故障运行，避免了润滑脂泄漏污染管路流体的风险，非常适合饮用水输送类水力阀的使用场景。所有齿轮统一采用1mm模数的正齿设计，加工难度低，装配时不需要考虑螺旋角的对位问题，批量生产时的装配效率更高；所有齿轮的安装位置都配置了轴承与衬套作为转动支撑，避免齿轮轴与安装孔直接摩擦产生磨损，大幅延长整套机构的使用寿命。

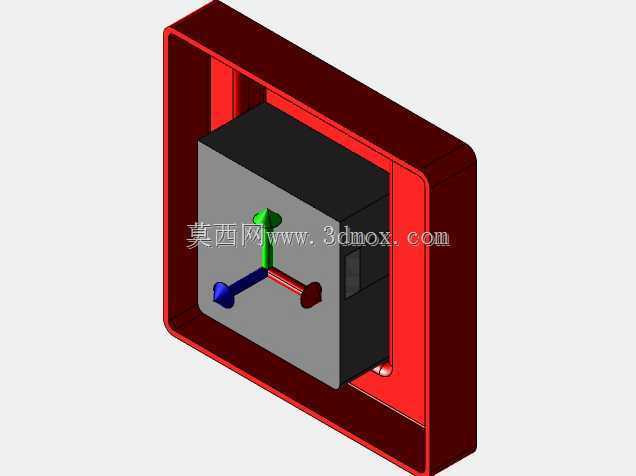

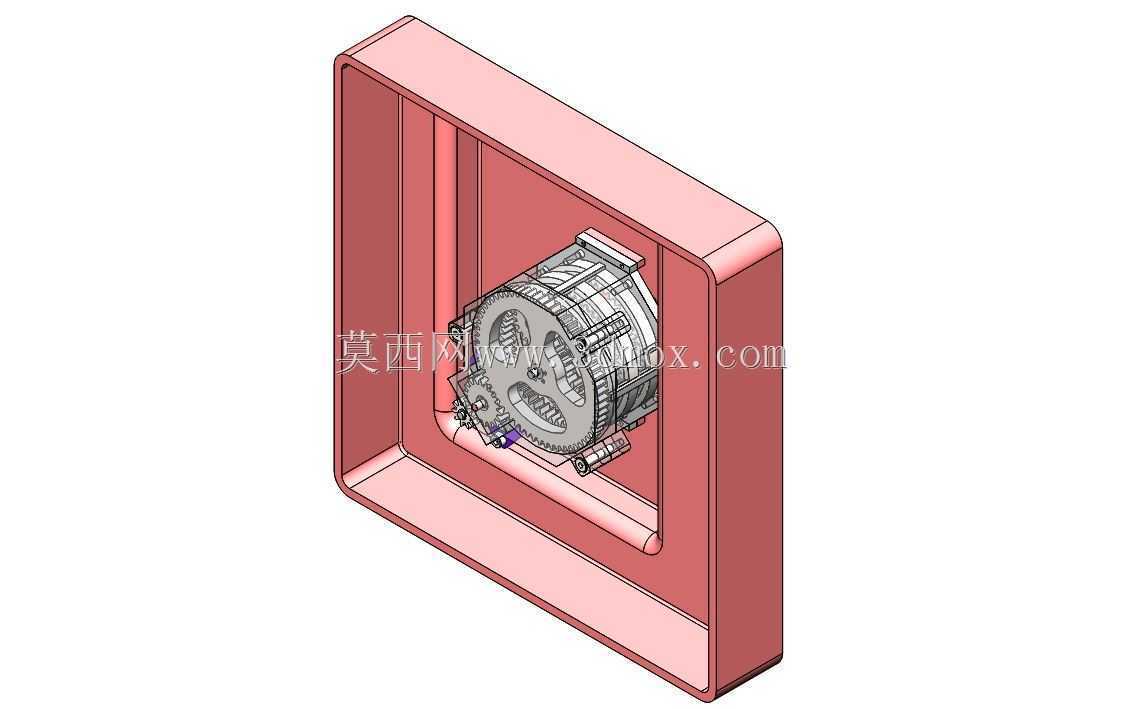

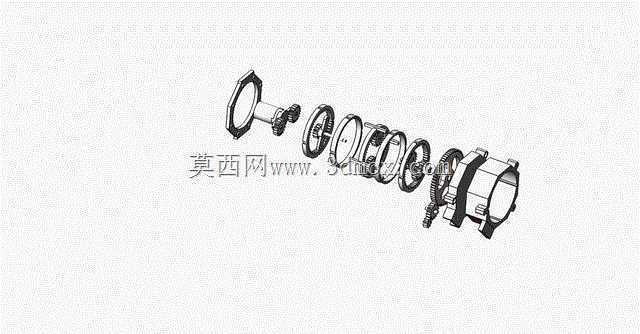

　　装配逻辑上，整套传动系统全部沿Z向完成堆叠组装，所有转轴都通过固定螺钉与扣环完成轴向定位，不需要额外设计复杂的轴向限位结构，装配工序简单，后期维护时如果某一级齿轮出现磨损故障，只需要拆开对应层级的齿轮箱盖就能更换故障零件，不需要整体报废整个驱动组件，维护成本更低。整个减速机构的外轮廓完全适配配套的水力阀外壳内部安装腔，外壳采用带圆角的方形嵌入式结构，安装边界尺寸刚好卡入阀体外壁的预留安装位，不需要额外设计转接法兰，组件装入后通过周边的固定孔位就能完成锁紧，整体结构非常紧凑，外壳内部预留了足够的空余空间，可以容纳电子控制板、位置反馈元件这类附加配件，方便后续拓展阀位信号反馈、远程控制这类功能。

　　在实际工况适配中，这套结构的输出扭矩余量充足，即使管路中出现少量杂质卡滞阀瓣的情况，减速机构输出的扭矩也能带动阀瓣完成强制关闭，不会因为轻微卡滞就出现驱动失效；同时尼龙材料的耐水腐蚀性能优异，长期在潮湿的阀腔环境中工作不会出现锈蚀、卡滞的问题，相比金属齿轮减速结构，整体重量更轻，运行噪音更低，非常适合民用建筑供水、暖通系统这类对噪音控制有要求的使用场景。
