对开式滑动轴承支座结构设计

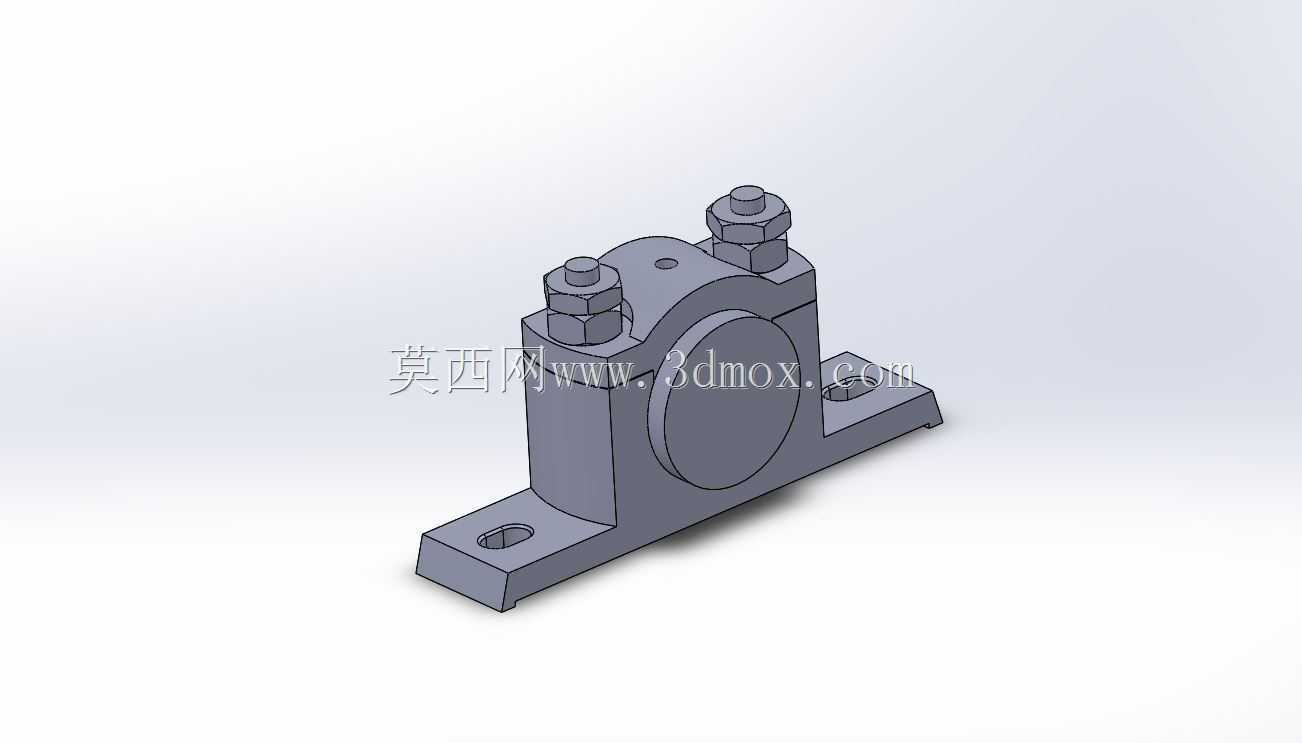

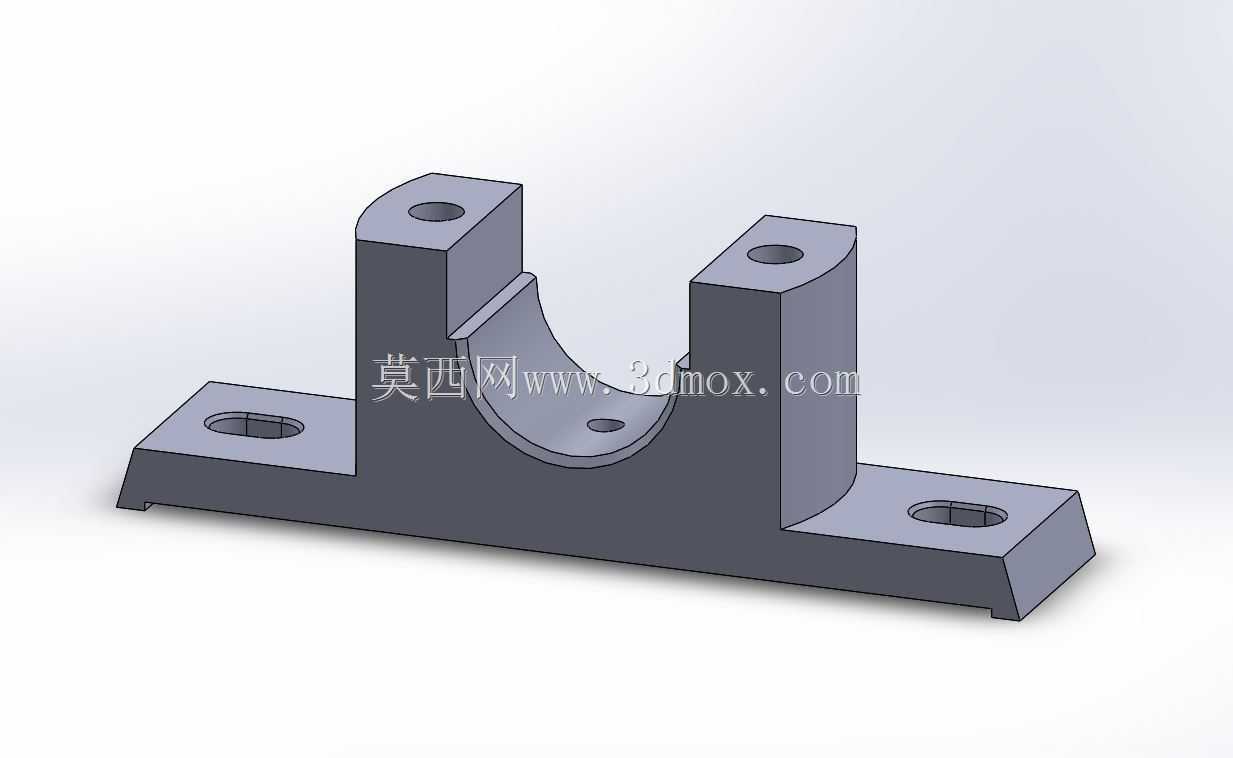

　　在常规中小型传动设备的轴系布置场景里，这类对开式滑动轴承支座是承担径向载荷、为旋转轴提供稳定回转支撑的核心基础零件，常见于输送线辊道、小型减速机输入输出端、轻工设备传动辊组、教学实训拆装台架等场景，相比整体式滑动轴承座，对开结构的核心优势在于轴系装配时无需沿轴向穿装，可在轴系就位后直接扣合上盖完成固定，大幅降低长轴、多支点轴系的装配难度，也方便后期轴瓦磨损后的检修更换，无需拆解整段轴系即可完成维护作业。从结构功能来看，整个支座分为底座、下轴瓦座、上轴瓦盖、连接紧固件四个核心部分，底座两侧伸出的安装耳带有沉头安装孔，用于将整个支座固定在设备安装基面或机架型材上，安装孔的长圆形设计可以补偿一定的安装位置偏差，

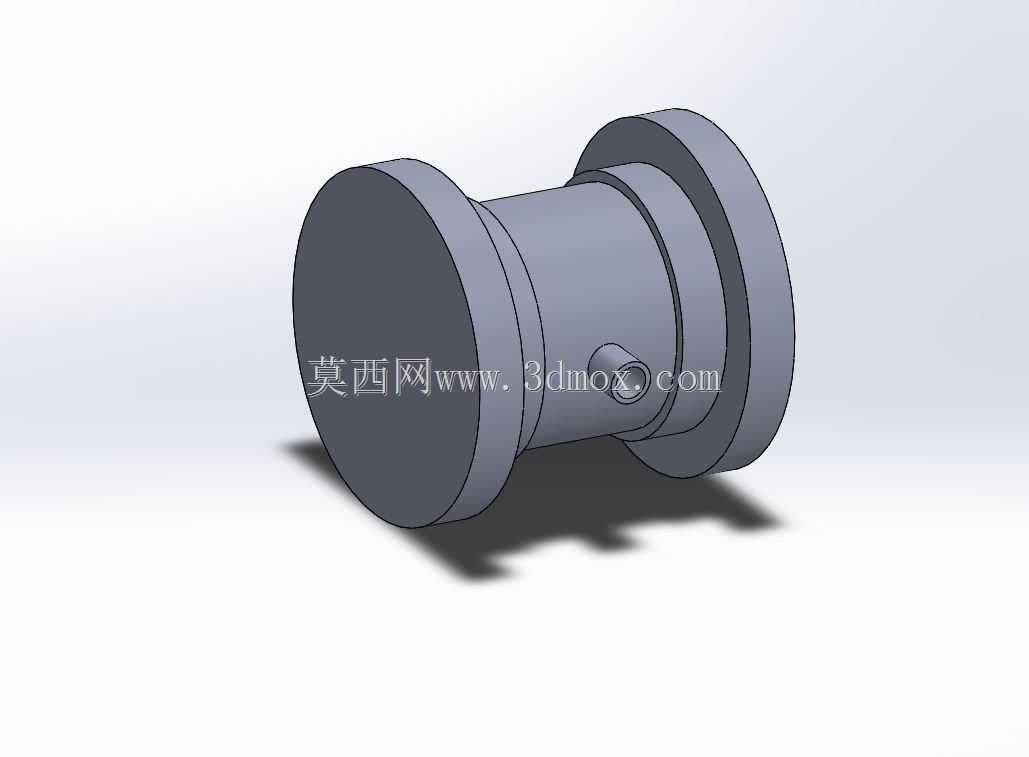

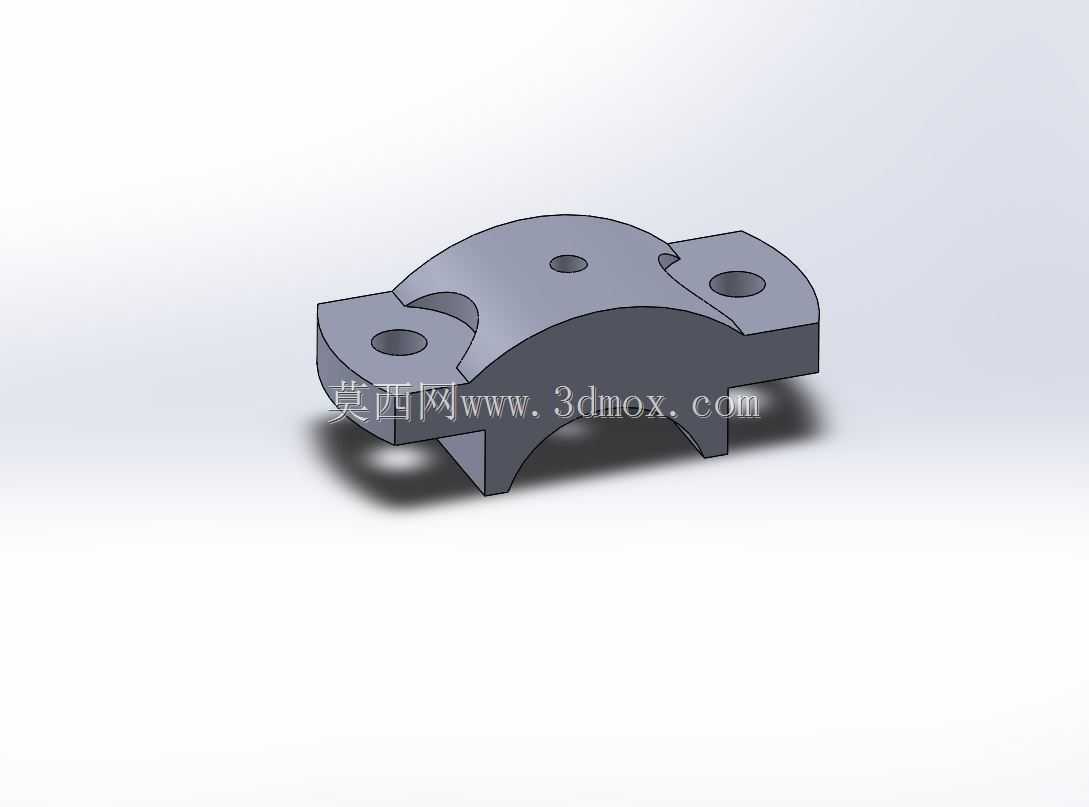

　　降低机架加工时的孔位精度要求，现场安装时可在小范围内调整支座的轴向位置，适配轴系的装配累积误差。上下对合的轴瓦容纳腔为标准圆柱面，可适配对应公称直径的轴瓦或轴套，腔体两端可根据需求加装密封端盖，防止润滑脂泄漏同时阻挡外界粉尘、碎屑进入轴承摩擦面，延长轴瓦的使用寿命。上盖顶部预留的注油孔可直通轴瓦摩擦面，方便日常运维时加注润滑脂，无需拆解结构即可完成润滑保养。设计这类支座时，首先要根据支撑轴的公称直径确定轴瓦腔的内径尺寸，再结合轴系的额定径向载荷核算底座壁厚、连接螺栓的规格，通常这类小型支座采用灰铸铁材料铸造后加工而成，铸铁的减震性能优异，可吸收轴系运转时产生的小幅振动，避免振动传递到机架引发整机共振。

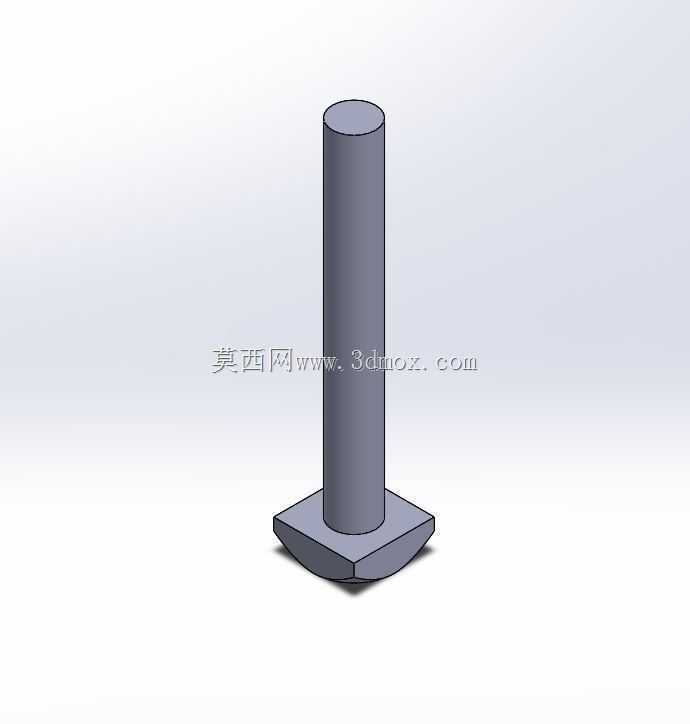

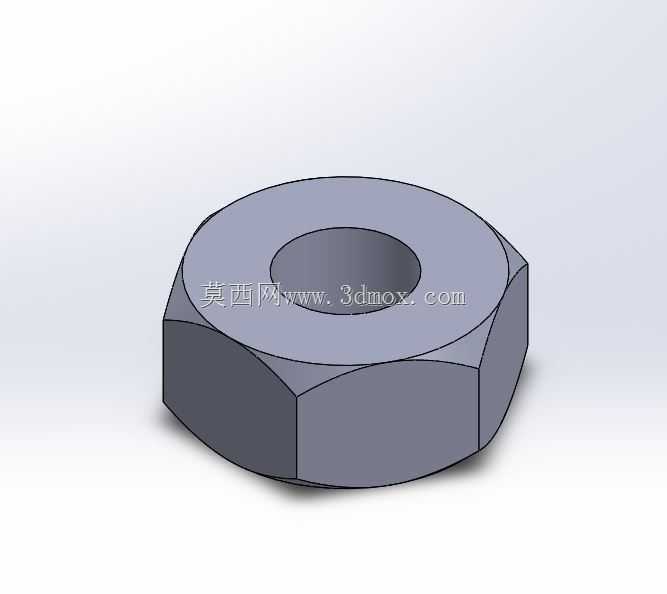

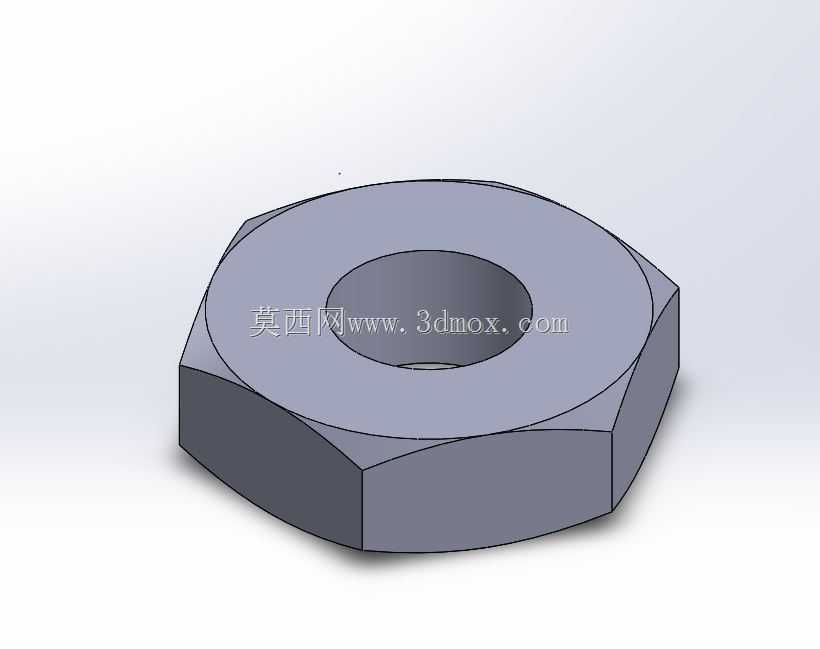

　　连接螺栓采用六角头螺栓配合防松螺母，螺栓的预紧力需要控制在合理区间，既要保证上下盖合面紧密贴合无间隙，又要避免预紧力过大导致轴瓦腔变形，卡滞旋转轴。安装边界方面，底座的底面为全加工平面，安装时需要与机架安装面贴合，平面度公差控制在0.1mm以内，避免安装后底座变形导致轴瓦腔同轴度超差；两侧安装孔的中心距根据常用安装尺寸设定，可适配标准规格的安装槽钢或钢板机架，整体高度尺寸经过核算，保证轴系安装后中心高与配套传动部件的中心高一致，避免轴系出现附加弯矩。在实际建模过程中，需要重点关注上下合盖的定位结构，通常在合面处设置两个定位销孔，装配时先打入定位销保证上下腔的同轴度，再拧紧连接螺栓，避免装配错位导致轴瓦安装偏斜。

　　安装耳处的沉孔深度需要保证螺栓拧紧后螺栓头完全沉入沉孔内，不会突出底座底面影响安装贴合度。轴瓦腔的表面粗糙度需要达到Ra1.6以上，保证与轴瓦外圆的紧密贴合，均匀传递径向载荷。这类支座在实际使用中，通常成对布置在旋转轴的两端，两个支座的轴瓦腔同轴度需要通过安装基面的加工精度或调整垫片来保证，若同轴度偏差过大，会导致轴瓦局部磨损加剧，运转时温升异常，严重时甚至会出现轴颈抱死的故障。相比滚动轴承座，滑动轴承支座的承载能力更强，抗冲击性能更好，在存在小幅振动、冲击载荷的传动场景中使用寿命更长，且结构简单，加工成本低，维护方便，非常适合中低速、重载的传动工况。建模时还需要注意铸造圆角的设置，所有转角处都要保留R3-R5的铸造圆角，避免铸造时出现应力集中导致零件开裂，同时也方便起模，降低铸造工艺难度。合面处需要预留0.5mm左右的调整垫片空间，当轴瓦磨损出现间隙时，可通过减少垫片厚度来调整轴瓦与轴颈的配合间隙，延长轴瓦的使用寿命，无需直接更换轴瓦，降低运维成本。
