适配SFU1204螺杆的BF10滚珠轴承支撑座

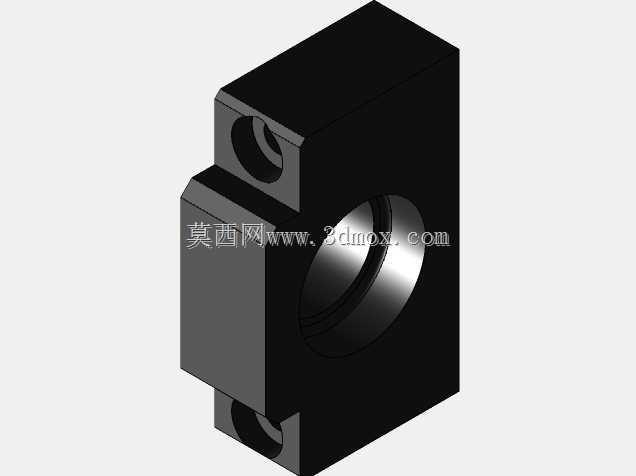

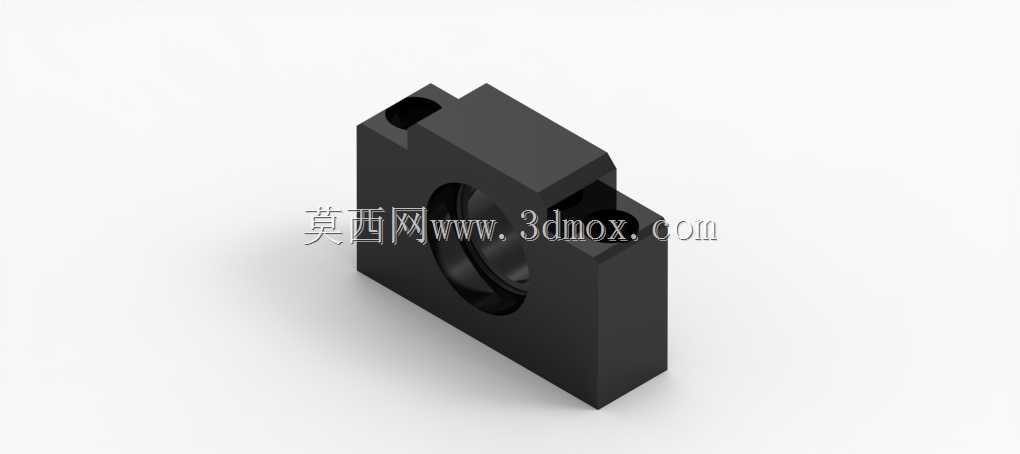

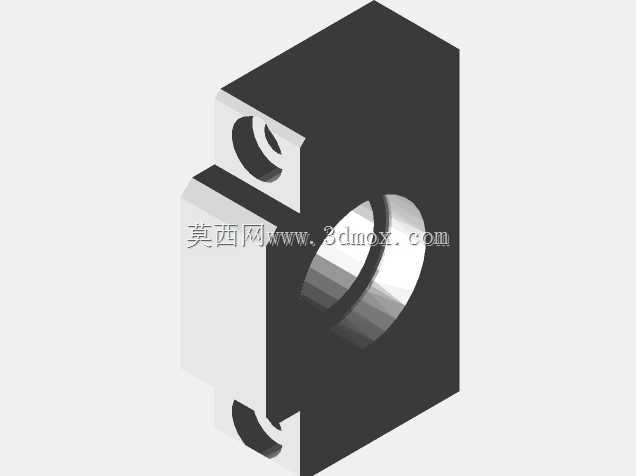

　　在小型数控铣床、桌面级数控路由器这类轻载数控加工设备的传动链搭建中，滚珠螺杆的端部支撑精度直接决定了整个进给轴的反向间隙、重复定位精度以及运行平顺性，这款BF10规格的轴承支撑结构，就是专门针对SFU1204型号滚珠螺杆的固定端支撑需求开发的安装部件。从实际安装边界来看，该支撑座整体采用方块式安装基体设计，安装面预留两个M4规格的螺钉过孔，可直接固定在设备的机身安装立板或者端部型材支架上，不需要额外加工复杂的定位沉台，对于DIY数控设备、小型自动化滑台的搭建来说，能大幅降低机身加工的精度要求，只要保证安装面平面度在0.1mm以内，就能满足支撑座的安装定位需求。支撑座的轴承安装腔尺寸经过精准匹配，可直接装入内径8mm、外径22mm、

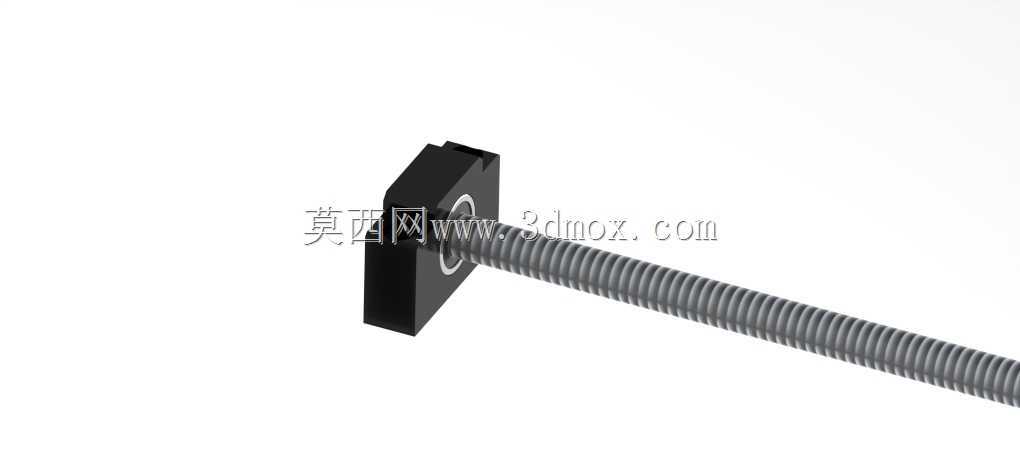

　　厚度7mm的径向深沟球轴承，也就是常用的SKF608型号轴承，轴承装入后通过内孔台阶实现轴向定位，不需要额外加装轴承端盖或者挡圈，装配时只需要将轴承平稳压入安装腔，再将螺杆端部插入轴承内孔，通过轴用挡圈或者锁紧螺母实现螺杆与轴承内圈的轴向固定即可，整个装配流程不需要复杂的工装，普通的内六角扳手、铜棒就能完成全部组装作业。从功能特性上来说，这款支撑座作为滚珠螺杆的固定端支撑，主要承担螺杆运转过程中的径向载荷以及少量的轴向载荷，因为SFU1204螺杆本身直径较小，多用于行程在500mm以内的轻载进给轴，比如桌面数控雕刻机的X/Y/Z轴、小型点胶设备的进给滑台、3D打印机的高精度运动轴等场景，这类场景下进给负载通常不超过5kg，运行转速多在300rpm以内，该支撑座的结构强度完全可以满足长期运行的刚度需求，不会出现支撑变形导致的螺杆跳动问题。设计过程中重点考虑了小型设备的安装空间限制，整个支撑座的外形尺寸紧凑，安装耳的位置避开了螺杆运动的干涉区域，即使在安装空间非常局促的小型滑台端部，也不会和导轨滑块、拖链安装支架等周边部件产生运动干涉；安装孔的间距经过优化，和市面上常见的2020、2040铝型材的安装孔位可以直接适配，不需要额外制作转接板，进一步压缩了设备的整体搭建成本。在实际使用场景中，这类支撑座通常和BF10系列的支撑端配套使用，一端固定一端浮动的安装方式，可以有效补偿螺杆因为温度变化产生的热伸长量，

　　避免螺杆在长时间高速运转后因为热胀冷缩出现弯曲憋转的问题；支撑座的黑色基体采用硬质铝合金加工而成，表面经过氧化处理，既有足够的结构刚度，重量也比钢制支撑座更轻，对于移动质量敏感的Z轴安装场景来说，能有效降低运动部件的惯量，提升进给轴的动态响应性能。很多DIY数控设备的爱好者在搭建小型铣床的时候，经常会因为支撑座的安装精度不够导致螺杆运行卡顿、定位精度差的问题，这款支撑座的轴承安装孔和安装底面的垂直度控制在0.02mm以内，只要安装时保证安装面的清洁，锁紧固定螺钉时按照对角顺序逐步拧紧，就能保证轴承内孔和螺杆轴线的同轴度要求，不需要额外的刮研或者调整作业，即使是没有太多机械装配经验的从业者，也能快速完成传动组件的组装。从结构细节来看，

　　支撑座的轴承安装腔外侧预留了轻微的倒角，既方便压装轴承时的导向，也能避免安装腔边缘的毛刺刮伤轴承外圈的配合面，影响轴承的装配精度；安装孔采用沉头设计，M4螺钉锁紧后螺钉头不会突出支撑座表面，不会和周边的运动部件产生刮擦，整体结构没有多余的冗余设计，所有的尺寸设计都围绕实际安装和使用需求展开，没有为了外观增加不必要的工艺结构，完全以功能实现为核心设计目标。在日常维护方面，因为支撑座内部装入的是标准密封型深沟球轴承，出厂时已经预填了润滑脂，正常使用环境下两到三年内不需要拆开补充润滑，只有在多粉尘的加工环境下长期使用时，才需要定期检查轴承的运转顺畅度，如果出现运转卡顿或者异响，只需要将旧轴承从安装腔中顶出，更换同型号的新轴承即可，维护成本极低，备件采购也非常方便，不需要定制特殊规格的轴承配件。
