方形法兰安装式轴承支撑座结构设计

　　做传动结构设计这么多年，但凡涉及旋转轴系的径向与轴向载荷承载，这类方形法兰式轴承支撑结构永远是选型库里翻得最多的一类，它不像立式轴承座需要额外做安装支架找正，也不像剖分式轴承座对安装空间的预留要求那么苛刻，在电力设备、输送线、小型动力输出单元里的适配性极强。就拿电力变压器配套的风冷系统传动结构来说，风机转轴的支撑端如果用这类方形轴支架，整个安装工序能省掉不少找正的时间——法兰面直接贴装在设备侧壁的预制安装面上，四个角的安装孔穿入紧固件就能完成初步固定，后续只需要微调轴系同轴度即可，不需要额外焊接支撑耳座，也不用做复杂的安装基面加工。

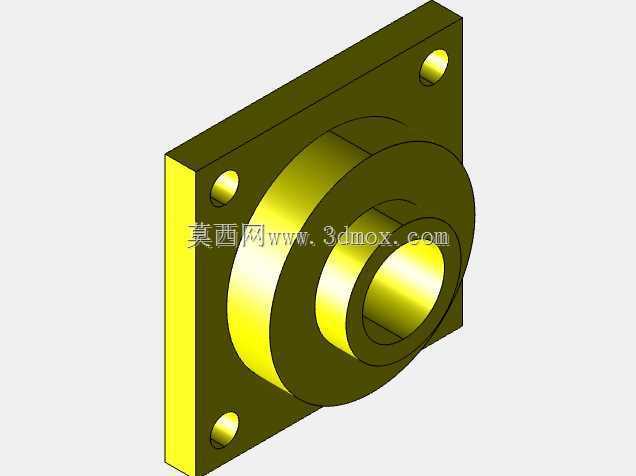

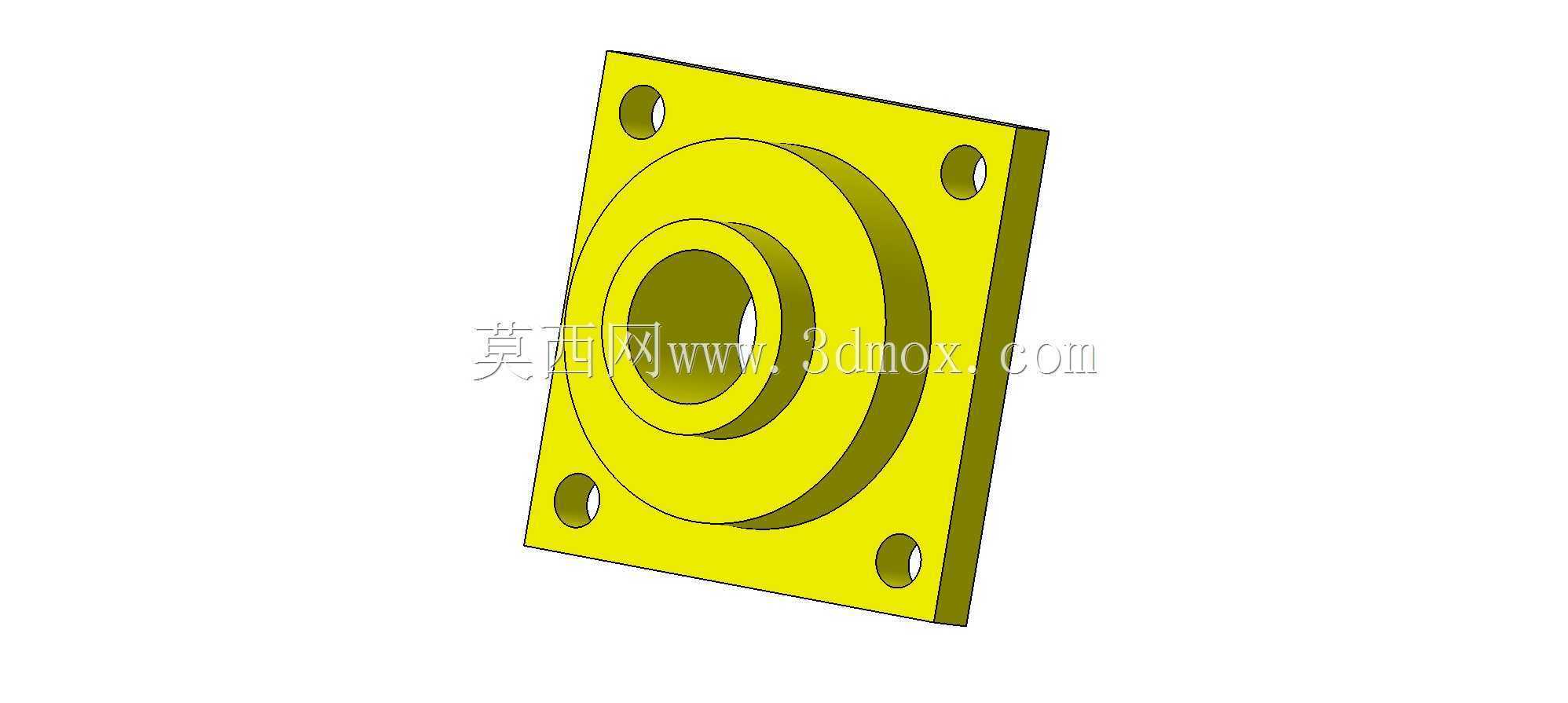

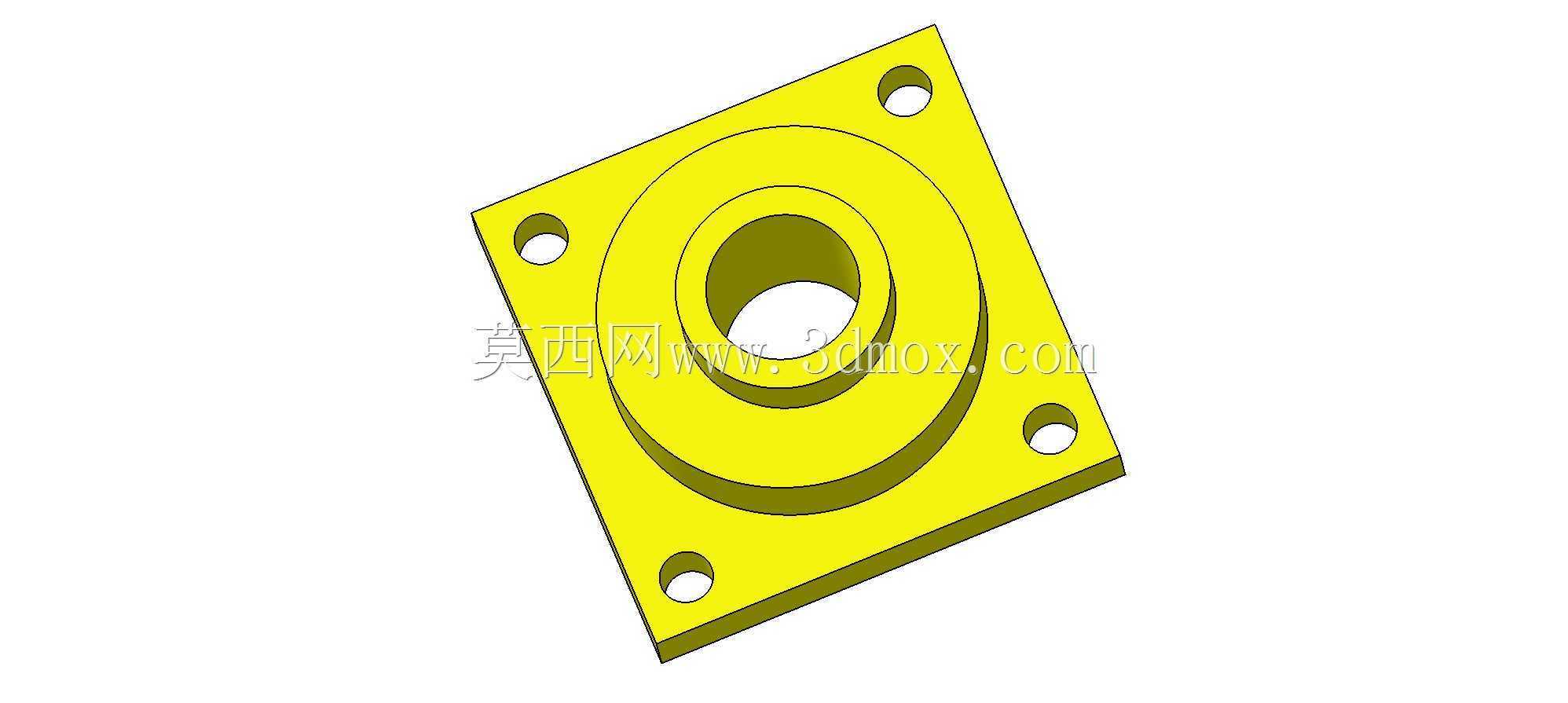

　　从结构功能上看，这个部件本质是集成式的轴承容纳箱体，中间的阶梯通孔是核心功能区，不同直径的台阶分别对应轴承外圈的定位止口、密封件的安装槽位以及轴伸端的避让空间，设计时特意把轴承安装位的止口公差控制在H7级别，既能保证轴承外圈压装时不会出现过盈量太大导致的轴承游隙变小，也能避免间隙过大造成运行过程中轴承外圈跑圈的问题。法兰盘四个角的安装孔做了沉头设计，紧固件拧入之后头部不会突出法兰表面，既可以避免安装时紧固件和相邻部件发生干涉，也能让法兰安装面和设备基面完全贴合，不会因为紧固件头部突出导致支撑面出现缝隙，影响整个支撑结构的刚性。

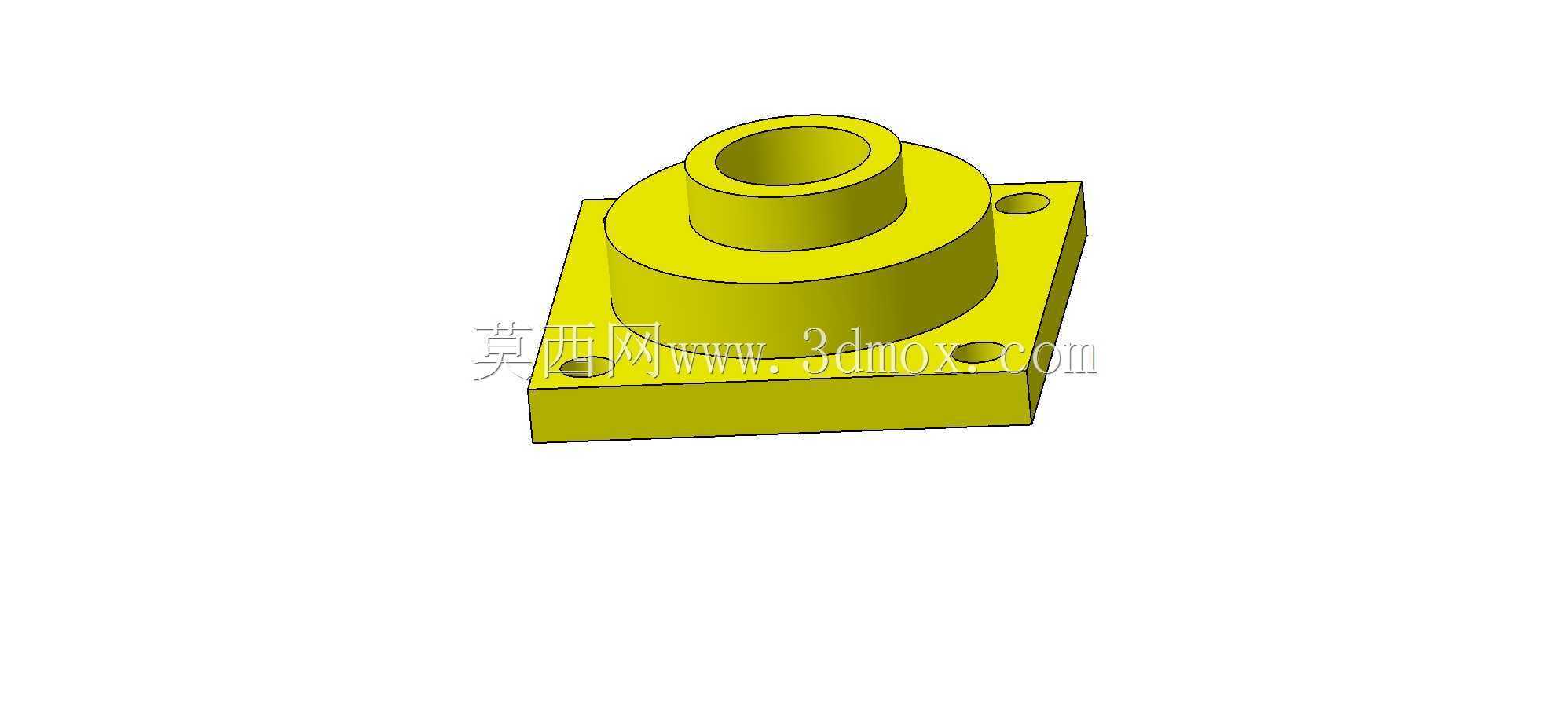

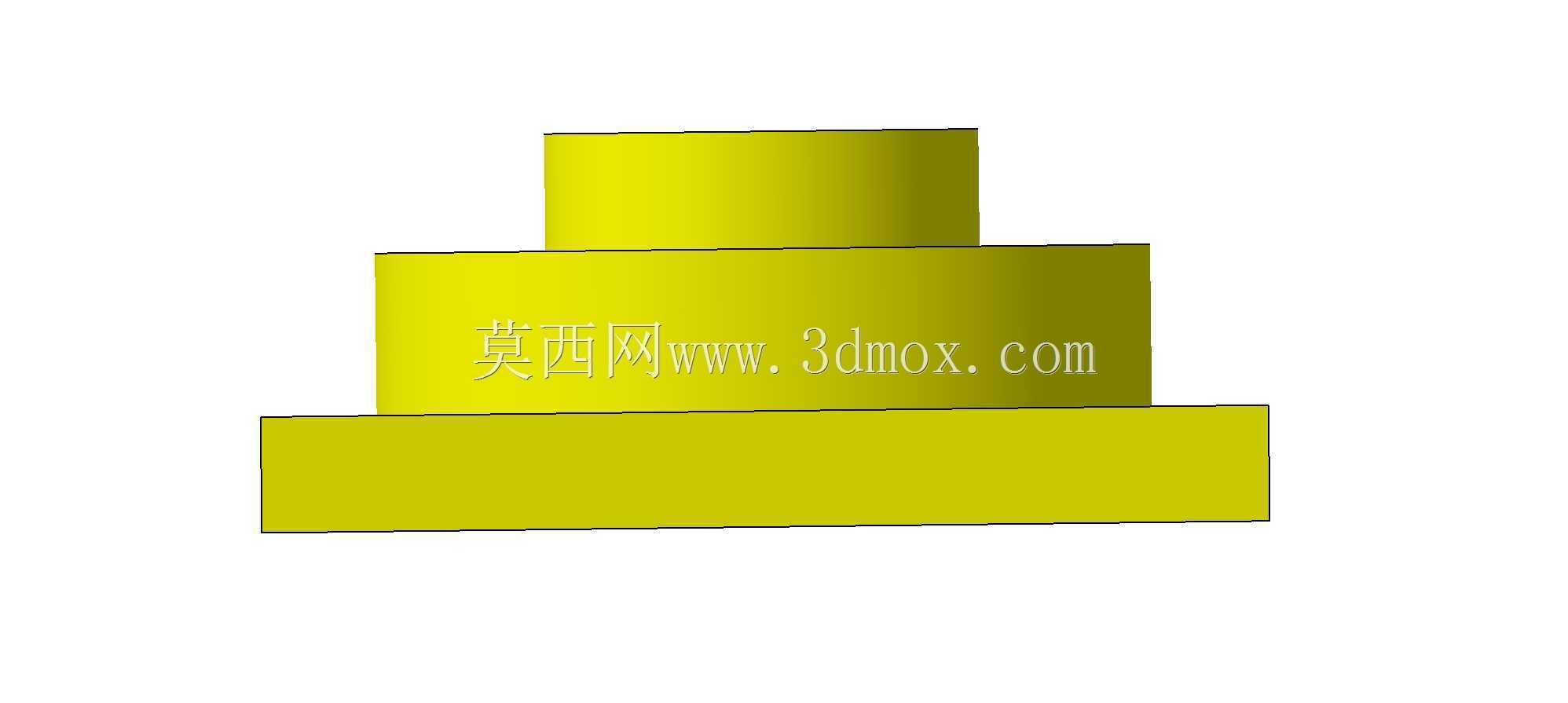

　　很多刚入行的结构设计师做这类轴承座的时候，容易忽略安装边界的尺寸校核，其实这个结构的外形尺寸逻辑非常清晰：方形法兰的边长尺寸要比中间轴承容纳筒的外径大出至少一个安装孔中心到法兰边缘的安全距离，这个距离一般控制在安装孔直径的1.2到1.5倍，既能保证法兰安装孔周边的结构强度，避免紧固件拧紧时法兰边缘出现应力开裂，也不会让法兰整体尺寸过大造成材料浪费。轴承容纳筒的轴向伸出长度，要匹配所选轴承的宽度、密封件的厚度以及轴端挡圈的安装空间，不能太长导致轴伸端和筒壁发生摩擦，也不能太短让轴承外圈没有足够的轴向定位面，运行过程中出现轴承窜动的问题。

　　实际应用场景里，这类支撑座的载荷传递路径设计得非常直接：转轴运行时产生的径向载荷通过轴承滚动体传递到轴承外圈，再均匀分散到轴承容纳筒的筒壁上，最后通过方形法兰的整个安装面传递到设备基体上，相比带支脚的轴承座只有两个支脚传递载荷的结构，方形法兰的整面贴合载荷传递更均匀，在承受交变径向载荷的时候，支撑刚性更好，振动量也更小。设计时还特意在轴承容纳筒和法兰盘的连接位置做了圆角过渡，避免直角连接处出现应力集中，尤其是在设备启停瞬间载荷冲击比较大的工况下，这个过渡圆角能大幅降低连接位置开裂的风险。

　　做三维建模的时候，这个结构的建模逻辑也很有代表性：先以法兰安装面为基准绘制方形法兰的草图，拉伸生成法兰基体，再在法兰中心位置同轴拉伸生成轴承容纳筒的实体，之后切除出中间的阶梯通孔，分别做出轴承定位止口、密封槽的结构，最后在法兰四个角切除出沉头安装孔，再给所有锐边做倒角处理，给应力集中位置做圆角过渡。建模过程中要特别注意各个特征的同轴度要求，轴承安装孔和法兰安装面的垂直度公差也要在建模时提前考虑，后续出工程图的时候直接标注对应的形位公差，避免加工出来的零件出现安装偏差，导致轴系转动卡滞、轴承过早磨损的问题。

　　在不同的工况下，这个结构还可以做针对性的调整：如果是在粉尘比较大的工况下使用，可以在轴承容纳筒的外端预留密封件安装槽，加装毡圈油封或者骨架油封，避免外界粉尘进入轴承内部影响润滑效果；如果是在高速运转的工况下，可以在筒壁上预留注油孔，方便运行过程中补充润滑脂，延长轴承的维护周期；如果承受的轴向载荷比较大，还可以在阶梯孔的内侧增加轴用挡圈的安装槽，给轴承内圈提供轴向定位，抵消轴系运转时产生的轴向窜动力。很多人觉得轴承座是很简单的结构件，其实真正用到设备里的时候，每一个尺寸的偏差、每一处结构的细节，都会直接影响整个轴系的运行稳定性，小到一个沉头孔的深度，大到法兰的整体厚度，都要结合实际载荷、安装空间、加工成本反复校核，才能做出既好用又经济的支撑结构。
